На ШИМ поставил небольшой радиатор.
Транзистор IRFP260N оригинальные и даже из одной заводской партии.
Термостат KSD-01F H45 контакты на корпус не идут под нагревом тоже (только что проверил зажигалкой). Вот у KSD9700, один контакт идет на корпус.

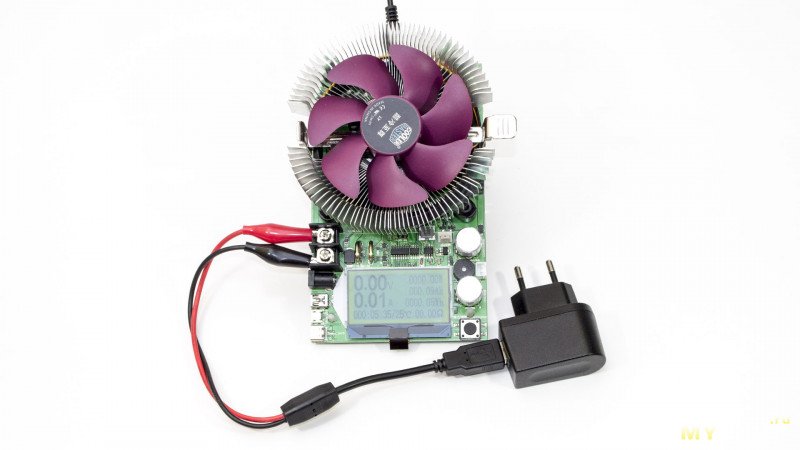

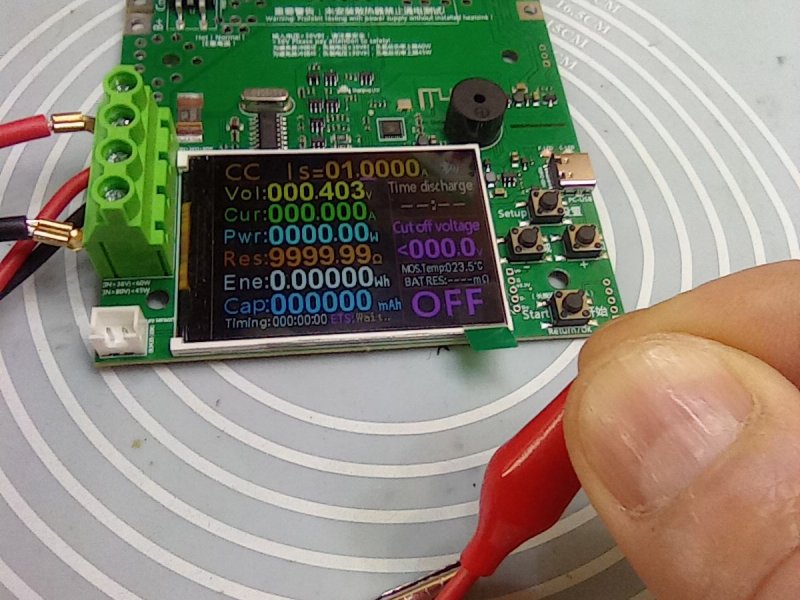

Вентилятор в любом случае включается если подать 1А, при этом радиатор еще и не думал нагреваться. Один плюс, ставиш заряжаемую батарею на против вентилятора и она не думает нагреваться. Все равно постоянно включенный вентилятор как-то напрягает.
#1: 31 мая 2020 04:50
Поставили IRFP260N или IRFP260?
Я еще ничего не делал, поэтому с интересом читаю сводки с полей. :)
PSMN закуплены, лежат как и IRFP260N

Насчет вентилятора - может, не стоит его замедлять или даже останавливать?
Там еще как минимум микросхема ШИМ есть, которая тоже хорошо греется.
#2: 30 мая 2020 15:41
Поменял на 260-е. Пока полет нормальный. Визуально ни чего не изменилось. Есть вопрос, при устнановке нагрузки в 1А, не зависимо от величины напряжения, включается вентилятор и работает постоянно. Такая ситуация была и до замены MOSFET-ов.

Так и должно быть?

Замерил температуру радиатора (корпус закрыт), 26 градусов. Всущности можно поставить термостат, градусов на 50, в разрыв провода вентилятора  (прикрепив его к радиатору), тогда вентилятор не будет постоянно работать и будет включаться только при нагреве радиатора свыше 50 градусов.
#3: 30 мая 2020 15:35
Замена трансформатора не помогла.
Не могу понять в чем все таки причина проседании мощности на малом напряжении.
Чтобы не убивать БП 9-2В, решил провести эксперимент над БП 3-12В. Схема и элементы как близнецы.
Исходя из схемы, которую сюда прислал, R2 был 750 Ом, на выходе БП по минимуму напряжение под нагрузкой 4.47В. При R2 620 Ом, на выходе БП по минимуму напряжение под нагрузкой 3.75В. Поменял значение R2 на 510 Ом. Напряжение под нагрузкой 3.15В. При увеличении тока с шагом 0.1А при 0.1А получается 3.15В, 0.2А получается 2.8В, 0.3А получается 2.4В, 0.4А получается 2.2В, 0.5А получается 1.9В, 0.6А получается 1.9В, 0.7А получается 2.2В, 0.8А получается 2.4В, 0.9А получается 2.8В, 1А получается 3.15В и дальше напряжение нормально повышается не проседая. Вот не могу понять, что влияет на такой провал напряжения.
Что может влиять на такое поведение БП?

#4: 28 мая 2020 15:53
Я эту модельку еще с прошлого года жду. Хотя нет, жду 6018 и особенно 6024, но боюсь что будут они не очень скоро :(
#5: 27 мая 2020 21:30
С учетом мощности и функций цена на преобразователь просто отличная, причем что интересно, даже на таобао выходит дороже.
В общем как по мне, надо брать (С)
#6: 27 мая 2020 12:08
Пропустил ваш коммент, без проблем, дайте адрес куда скинуть
#7: 25 мая 2020 11:26
Могу ли у Вас попросить шаблон проекта передней панели устройства? А-то сборка прибора со всеми замерами боюсь затянется. Спасибо
#8: 22 мая 2020 22:17
Есть еще ряд вопросов:
1. Исходя из вашего видео, в схеме, при первом включении БП, питание на ШИМ идет через конденсатор и параллельно ему включенному стабилитрону, он точно нужен? В моем БП его нет. Можете указать его номинал?
2. Можеn случайно знаете транзистор Y1, как правильно он обзывается? Я его указал приложенной схеме?

#9: 17 мая 2020 14:34
Спасибо за указание направления моего действия. Есть еще один такой же БП, я над ним издевался, но трансформатор вроде живой. Переставлю трансформатор. Посмотрю что получится. Просто у меня есть идея фикс. Хочу сделать универсальный маленький регулируемый БП на все случаи жизни от 3 до 24 вольт и током до 3А. Достало ездить в отпуск с кучей адаптеров (ноутбук, смартфон, бритва, фотоаппарат, да и дома еще точилка для ножей, зарядное для аккумуляторов и так еще по мелочам). Обзор БП https://mysku.ru/blog/china-stores/62284.html, только входная схема другая. Установлен только предохранитель и не под что другое места нет. Уже установил входной фильтр и защиту, т.е. установил предохранитель, варистор, конденсатор, синфазный дроссель и термистор. Сейчас пытаюсь переделать многооборотный потенциометр. Переделки, которые есть в интернете, меня не устраивают.
#10: 17 мая 2020 14:32
А может дело банально в трансформаторе ?
 Перематывал в одном китайском БП 24V-5A, на UC3842 транс. Делал (на глаз) ближе к 30V.
Перемотал транс, запаял в БП. Включаю в сеть - БП не хочет нормально работать. Подумал, что неправильно намотал (ошибся). Уже хотел переделывать, но хорошо, что был такой же второй БП. Туда запаял этот транс - включаю и всё нормально работает.
 Причина  - на первом БП было выставлено напряжение около 23,3V. А на втором БП 24,5V.
 Перемотанный трансформатор просто не мог нормально работать при 23,3V. Начинал работать при 23,8V и больше.
#11: 17 мая 2020 09:13
Meest теперь в Россию не возит, увы
#12: 16 мая 2020 09:54
Я буду ждать, уважаемый!
#13: 16 мая 2020 03:29
Сейчас подумал насчет дополнительных выходов, да, Вы правы, если насчет земляного я ответил раньше, то насчет фазного тоже проблема, ведь получается надо тогда ставить два АВ. Ну и собственно остается проблема некомпетентного электрика который может использовать выходы как транзит...

#14: 16 мая 2020 03:26
Насчет Юйбея сложно сказать, у меня там лежали бесхозные деньги, решил потратить, заказ у двух продавцов товары, от одного пришли через несколько дней к ним, а от второго уже 10 дней жду. Как будет работать сам Юйбей, еще не могу сказать.
А вот Мист работает нормально, можно заказывать.
#15: 16 мая 2020 03:23
то что они там есть, уверен, мне попадались, но вот чтобы ссылку, даже как-то сходу не наду, напомните через несколько дней, если не сложно.
#16: 16 мая 2020 03:20
Спасибо за ответ.
Жаль, пользователи такую идею загубили :(
Но в принципе можно продублировать клемму L, а ноль оставить одним, так как ноль все равно часто идет на гребенку, а вот фазу от второй нагрузки подключить некуда.

Тогда сразу попутно два вопроса:
1. Функцию предохранителей выполняют резисторы последовательно с выпрямительными диодами?
2. Входной фильтрующий конденсатор Х2, он ведь получается сейчас ограничивает максимальное входное напряжение, так как остальные компоненты более высоковольтные.
#17: 15 мая 2020 19:13
Внутренний транзит (дублирование) клемм L и N в изделии и отсутствие маркировки на корпусе.
Причина по которой убрана информация на маркировке банальна. Мы получили негативный опыт (по другим изделиям) с данным решением, а именно многие клиенты видя свободную клемму N, прикручивали к клемме проводник от другой нагрузки. Тем самым организовывали транзит через наше изделие и превышение токовых характеристик. Как следствие - выгорание транзита и получение нами рекламации.

С уважением,
гл. технолог ООО "Новатек-Электро"
Александр Синчук.
#18: 15 мая 2020 16:12
Здравствуйте.
Как думаете, сейчас, после всех карантинов, изменился ли алгоритм работы с китайцами? Можно ли доверять yoybuy, meest, или стоит смотреть на других посредников?
Спасибо.
#19: 14 мая 2020 13:34
Рассказано очень доходчиво, спасибо .
Прикрепляю схему регулятора, которая регулирует напряжение БП на ШИМ UC3843AN.
Резистор R2, при уменьшении сопротивления, понижает нижнюю границу регулируемого напряжения. Для БП 3-12В и БП 9-24В схема идентична. Не могу понять, почему в БП 9-24В при уменьшении нижнего значения напряжения от 9В до 3В и увеличения нагрузки срабатывает защита. Если повышаю напряжение регулятором до 9В и выше все работает нормально. БП 3-12В нормально регулируется. работает в данном диапазоне и ни какая защита не срабатывает. Прошу прощение за корявы рисунок.

#20: 13 мая 2020 08:40
Что это означает?
 Это сделано для удобства производителей БП, проектировщиков и т.п
 Посмотрите старое видео, там есть про Ваш вопрос - ТЫК.
#21: 12 мая 2020 13:03
Подскажите пожалуйста на тему ШИМ UC384х
Прочитал у Вас, что
"Чтобы запуск проходил корректно, у микросхемы есть пороговая схема определяющая напряжение включения и выключения микросхемы. Существует два варианта, около 9 и 15 Вольт."
Что это означает?
Проблем в следующем. У меня есть 2 регулируемых БП на этом контроллере. 3-12В и 9-24В. Их элементная база один в один, разница только в трансформаторах и схеме для TL431. С БП 3-12В не экспериментировал, а вот с БП 9-24В сделал 3-24В, но тут пришел облом, при напряжении менее 9В (от 3 до 9В) и повышении тока нагрузки от 0.1А и выше, срабатывает защита и БП сбрасывет напряжение до 3В.

#22: 12 мая 2020 12:17
Классные аккумуляторы, подтверждаю.
#23: 12 мая 2020 03:33
Здравствуйте уважаемый!
А скажите пожалуйста, есть ли на Али, платы BMS 3S с балансиром?
Если есть, подскажите ссылкой.

Заранее благодарю.
#24: 10 мая 2020 21:53
СтОит. Только не забудьте про мощность резистора. Если нет на 2,2кОм, то можно и немного больше поставить.

Если высота не критична и есть где взять, то замените высоковольтный конденсатор 400V/100uF, на более ёмкий. Возьмите с таким же диаметром (но будет выше) конденсатор 400V/150uF.
#25: 10 мая 2020 14:27
Здравствуйте.
Стоит ли менять нагрузочный резистор в блоке AC-DC2416 с 1k на 2,2k?
#26: 10 мая 2020 14:09
Ну в общем одну единственную микросхему нашел из большущего множества шим-контроллеров более менее подобного плана... Это микросхема "OB2252MP (SOT23-6)" -  ШИМ-контроллер. Как думаете подойдёт ли она. По крайней мере у неё плюс питания это шестая ножка, минус питания это первая ножка, и выход управления полевым транзистором это вторая ножка. Всё вроде бы как у моей вышедшей из строя. Но дело в том, что остальные то ножки микросхемы как у моей так и у этой которую я нашел в интернете ведь тоже участвуют в работе схемы в общей обвязке. Вот в чём всё дело. Заработает ли всё это дело без корректировки и изменения обвязки микросхемы. Или же не заработает. И быть может в лучшем случае не корректно и не правильно выдаваться шим-синал управления. Частота по крайней мере может быть не соответствовать той частоте которая была до поломки. Вполне же ведь допустим такой вариант? Или вовсе может просто сгореть и новая микросхема после замены.Что думаете? Что посоветуете?
#27: 9 мая 2020 23:09
После трансформатора естественно вторая часть схемы этого чудесного супер драйвера. Она мною только начата срисовываться, но я думаю она пока что ни к чему.
- - А вот ещё... Светильник сам и плата вот такие:
https://otzovik.com/review_6915246.html
Просто микросхема, транзисторы и остальная рассыпуха на фотках тут не видны. Они прячутся под радиатором алюминиевым на этих фотках. Это я для образца светильника даю ссылку с сайта "отзовик".
  А вот микросхему я сфотографировал и фотографию прикрепляю в письме.
  Может кто нибудь всё же сможет её опознать, или аналог в данной схеме какой применить можно подскажет...
#28: 9 мая 2020 23:08
В общем микруха умерла а чем её заменить я понятия не имею и ума не приложу. Помогите, подскажите что думаете по этой миурухе и чем бы её заменить можно. Жирным на схеме моей - это минус схемы общий после диодн моста и электролитич. конденсаторов. Просто я его так выделил для себя что бы он наглядней был. А плюс на микруху (6-й вывод микросхемы) да и схему управления в целом подается тоже естественно после диодного моста, электролитич. конденсатора и двух последовательных резисторов по 750кОм. Кстати после диодного моста и электролитич конденсаторов напряжение 315-320 вольт. Оно то собственно и идёт по всей этой схеме далее. Минус приходит на первую ногу микрухи, а плюс - шестая нога микрухи. Плюс на неё приходит через два резистора по 750 кОм. Отпаяв шестую ногу микрухи - греться и кипятиться и вонять микруха перестала. Транзисторы ВСЕ остальные в схеме исправны. Диоды тоже все целые. Проверял всё всё всё, что есть на схеме остальное - по отдельности (и выпаивал то что нужно было выпаять и без выпаивания, по раному проверял) - всё кроме микрухи исправное. Только она сдохла. Что она за зверь такой я не знаю. Чем заменить тоже не знаю. И ещё же вот что: ведь у микрухи этой кроме ножек питания и выхода на затвор полевика ведь ещё же и остальные ножки тоже ведь задействованы и участвуют в работе схемы. Т.е получается что чем нибудь на подобие ей не удастся заменить полный функционал работы схемы? Так ведь? Я имею ввиду только именно такую же точь в точь скорее всего прийдётся искать? Или же: не исключаю то, что вообще теперь уже ничего наверное и не подобрать и не найти и не купить на замену этой вышедшей из стоя микрухе? Как думаете? Кстати в схеме же имеется ещё одна обмотка трансформатора (на моём рисунке это видно), что за обмотка - я тоже только догадываюсь. Это наверное какая то стабилизация внедрена от повышения и понижения напряжения в сети 220v.
Полевой силовой транзистор на всякий случай - вот этот:
12N65KL MTacUHC3
- биполярные транзисторы:
1P SMD NPN транзистор SOT-23 (MMBT2222A)
2F SMD PNP транзистор SOT-23 (MMBT2907A)
Помогите, подскажите пожалуйста что за микруха такая может быть. И чем бы её заменить.
#29: 9 мая 2020 23:06
Нарисова я схему короче (ночью на работе время кое как выкроил) хоть и кое как, но всё же она правильная. Но очень коряво всё на бумаге выглядит. Некоторые детали без номиналов вообще у меня на бумаге. В основном это мелкие smd конденсаторы.
На моей схеме - там где исток полевика есть три параллельных резистора - это какой-то низкоомный типа шунт наверное. Я его сопротивление мерял, но уже забыл на сколько он. Там что-то несколько Ом всего. И правее полевика тоже три резистора параллельных - это тоже что то на подобие то ли шунта, то ли что то подбиралось из параметров схемы на заводе. Эти три параллельных резистора последовательно с диодом сидят параллельно первичной обмотке. На моей рукописной схеме всё это в принципе видно. (ИЗВИНИТЕ ЗА ЕЁ ГАДКУЮ БЫТЬ МОЖЕТ НАРИСОВАННОСТЬ МОЕЙ СХЕМЫ. ОЧЕНЬ ОЧЕНЬ СПЕШИЛ КОГДА РИСОВАЛ.)
А, ну и ещё же R14 и R15 не обозначил. Не знаю и сам почему не замерил их сопротивление. Забыл просто наверное.
  НО САМОЕ ГЛАВНОЕ ТО, ЧТО ПРИНЦИП РАБОТЫ ТРАНЗИСТОРОВ И ТО, ЧТО МИКРОСХЕМА НА НИХ сигнал-ШИМ ДОЛЖНА ВЫДАВАТЬ Я ДУМАЮ ПО МОЕЙ ХОТЬ И НАКАРЯКАННОСТИ ВСЁ РАВНО ПРОФЕССИОНАЛУ Я УВЕРЕН И БЕЗ НОМИНАЛОВ БУДЕТ ЯСНО И ПОНЯТНО.
#30: 9 мая 2020 23:04
В общем отказал работать светильник на кухне потолочный.
  Модель такая:
Estares Saturn 60W R-555-SHINY-220V
Плата драйвера:
M1010073-D
  Хотя и название модели светильника и модели платы в принципе по барабану. И не имеют ни какого наверное значения по большому счёту в этой ситуации потому что схемы ни в интернете ни на форумах не нашел. Кое где несколько статей поверхностных и отзывов и всё.
  Ситуация такая: (максимум в кратце постараюсь рассказать)
  В ОБЩЕМ - ОДНОЗНАЧНО!!! - вышла из строя микросхема шестиногая. У неё по питанию коротыш 100% и она просаживает питание на себя и греется и дымок даже пускала. Она управляла двумя биполярными разной проводимости npn и pnp транзисторами которые в свою очередь управляли полевиком который в свою уже очередь раскачивал ВЧ трансформатор. Ну в общем как говорится классика жанра. У них у этих биполярников базы - это одна точка (соединены) и эмиттеры тоже одна точка - (соединены). На базы транзисторов приходить должен ШИМ со 2-й ноги микрухи.
 Это по всей видимости известная схема с двумя разнополярными эмиттерными повторителями напряжения, включёнными последовательно. Они повторяют напряжение на базах (чуть меньше, на 0,7В), но ток усиливают в бета раз, что нужно для раскачивания затвора полевика.
  На микросхеме еле еле под лупой рассматривается то ли "32118p 011A" то ли "32i18p 011A" то ли "32/18p 011A" то ли "32L18p 011A", короче хрен разобрать толком надпись. В интернете вообще не нашел такой именно микросхемы. Микруха чем то в принципе схожа с микрухой ШИМ-контроллера FAN6862TY, но у них выводы не совпадают. Номера ножек с функционалом. У моей сгоревшей выход управляющий - это вторая нога. А у FAN6862 выход управляющий - это шестая нога. Ну и по питанию тоже не совпадают. У моей сгоревшей шестая нога - плюс питания, а у FAN6862 плюс питания - это пятая нога. Так что сходство сходством, а толку нету от него.
#31: 9 мая 2020 23:03
 Здравствуйте. Меня зовут Александр. Я из города Воронеж.  Помогите пожалуйста опознать микросхему ШИМ-контроллера. Очень нужно. Не нахожу в интернете вышедшею из строя микросхему.   На микросхеме еле еле под лупой рассматривается толи "32118p  011A" то ли "32I18p  011A" то ли "32/18  011A"  Микросхема чем то в принципе схожа с микросхемой ШИМ-контроллера FAN6862TY, но у них выводы не совпадают: а именно номера ножек не совпадают с функционалом. У моей сгоревшей выход управляющий полевым транзистором - это вторая ножка. А у FAN6862 выход управляющий - это шестая ножка. Ну и по питанию тоже не совпадают. У моей сгоревшей шестая ножка - это плюс питания, а у FAN6862 плюс питания - это пятая ножка.
