Вот и ко мне приехала новинка от Riden, новая версия регулируемого гибридного преобразователя, RD6018P. Предыдущая версия была чуть больше года назад и это была RD6030, справедливости ради я почему-то думал что следующей будет RD6036, но производитель смог удивить, выпустив следующим гибрид на 18 ампер.


Напоминаю, чтобы быть постоянно в курсе новых тем в блоге, рекомендую подписаться на мой инстаграмм, где я буду выкладывать уведомления о всех новых темах и возможно писать просто о чем-то интересном - ссылка на аккаунт

Также подписаться на обновления и новые статьи можно в телеграм канале - https://t.me/KirichBlog

Вообще обзор мог бы быть раньше, и менеджер после моего обращения ответил, что попробовал написать мне сразу как только вышла новая модель, но так как мы давно не общались, то чат алиэкспресс не захотел пропускать его сообщение. Ну а я увидел информацию о новинке случайно, потому собственно и захотел ее на тест, потому как у меня уже были все версии как серии RD, так и остальных:

Список всех преобразователей данной фирмы, которые у меня побывали.
DPH5005
DPS8005
DPS5020
RD6006
RD6012
RD6018
RD6006P
RD6012P
RD6024
RK6006
Корпус и блок питания к RK6006
RD6030
Силиконовые накладки на корпус
Комплект кабелей RD 25A

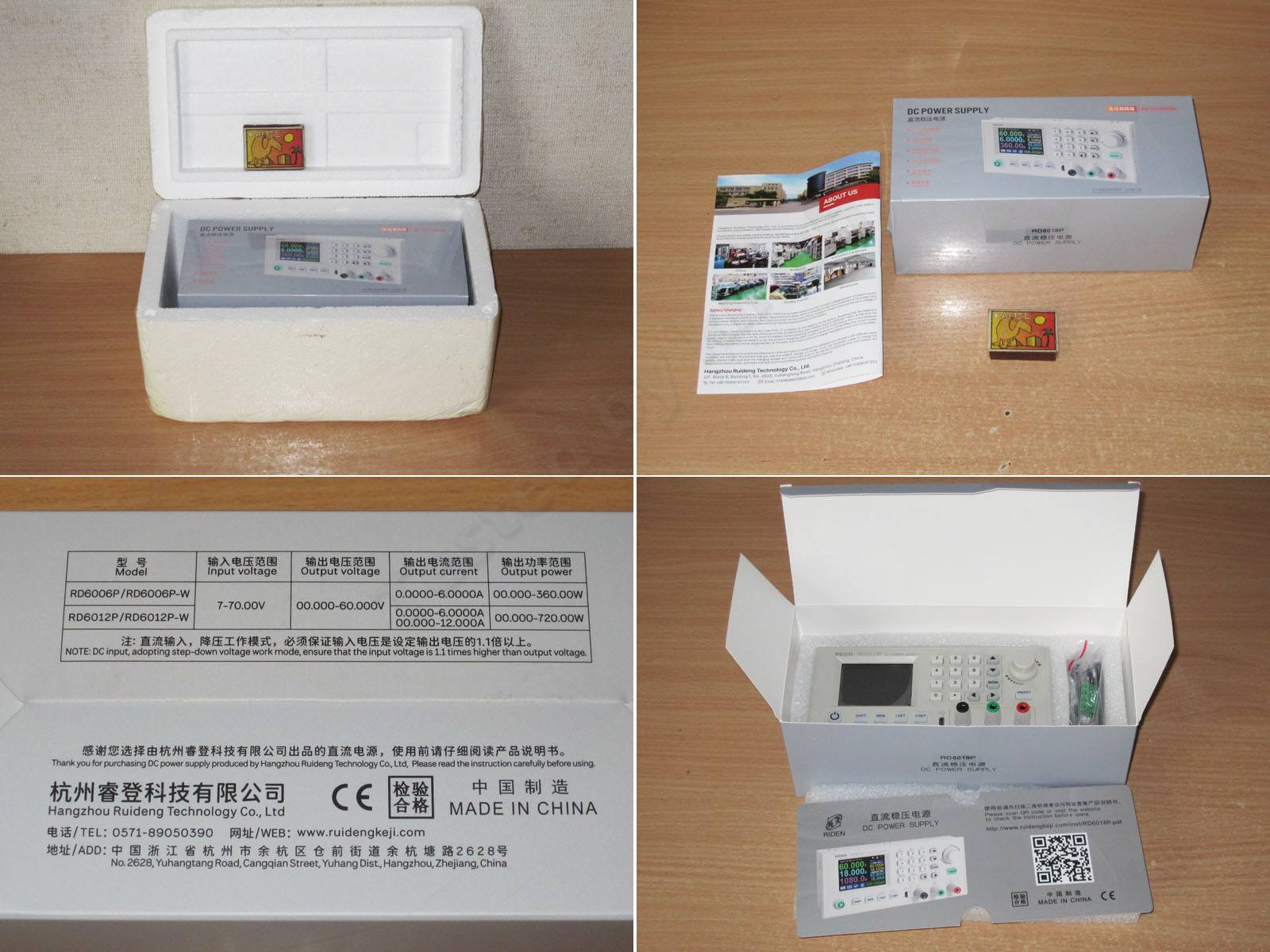

Упаковка как обычно, надежнее сложно придумать, внутри коробочка с преобразователем и брошюра.
Интересны два момента, во первых то, что снизу коробки нет модели RD6018P, а во вторых, производитель упростил коробку, теперь это тонкий картон, но при условии упаковки в пенопласт не думаю что это принципиально что-то изменило.

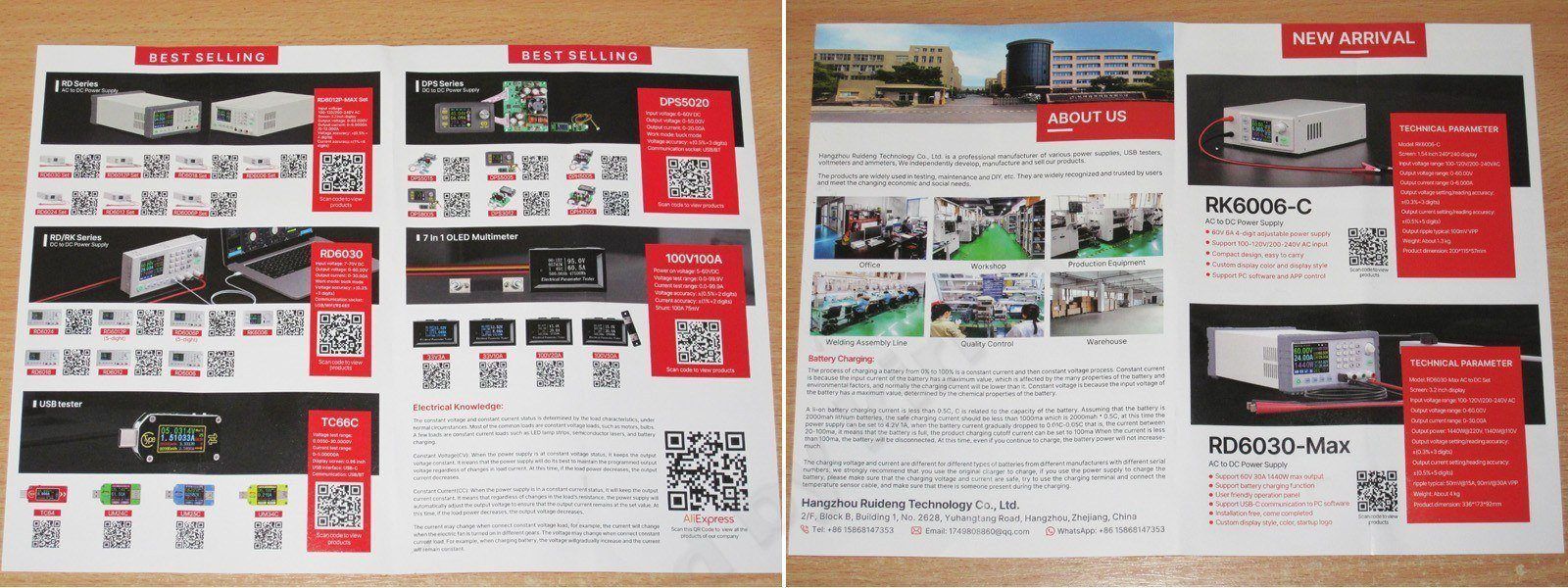

Брошюрка, рассказывающая об актуальной продукции фирмы, красочно.


Но также в брошюре показана, нет, скорее не новая модель, но весьма интересная.
Дело в том, что у производителя появилась серия MAX, а точнее, собранные изделия в максимальной комплектации, ключевое, увеличенный дисплей, с родных 2.4 дюйма до 3.2 дюйма.
Такая версия есть трех вариантов, RD6030, RD6012P и RD6018P.
Я хотел взять для обзора именно такой преобразователь, чтобы сразу просто новая модель и увеличенный дисплей, но мне сказали что с большим дисплеем идет исключительно версия Макс, отдельно преобразователи не продаются.


На самом деле разница не только в дисплее, также здесь в комплекте идут силиконовые накладки и Type-C вместо привычного microUSB.



Преобразователь в базовом комплекте, я при заказе как-то забыл и не заказал версию с WiFi, впрочем если честно, я за все время ни разу этой функцией и не пользовался, обычно хватает локального управления..

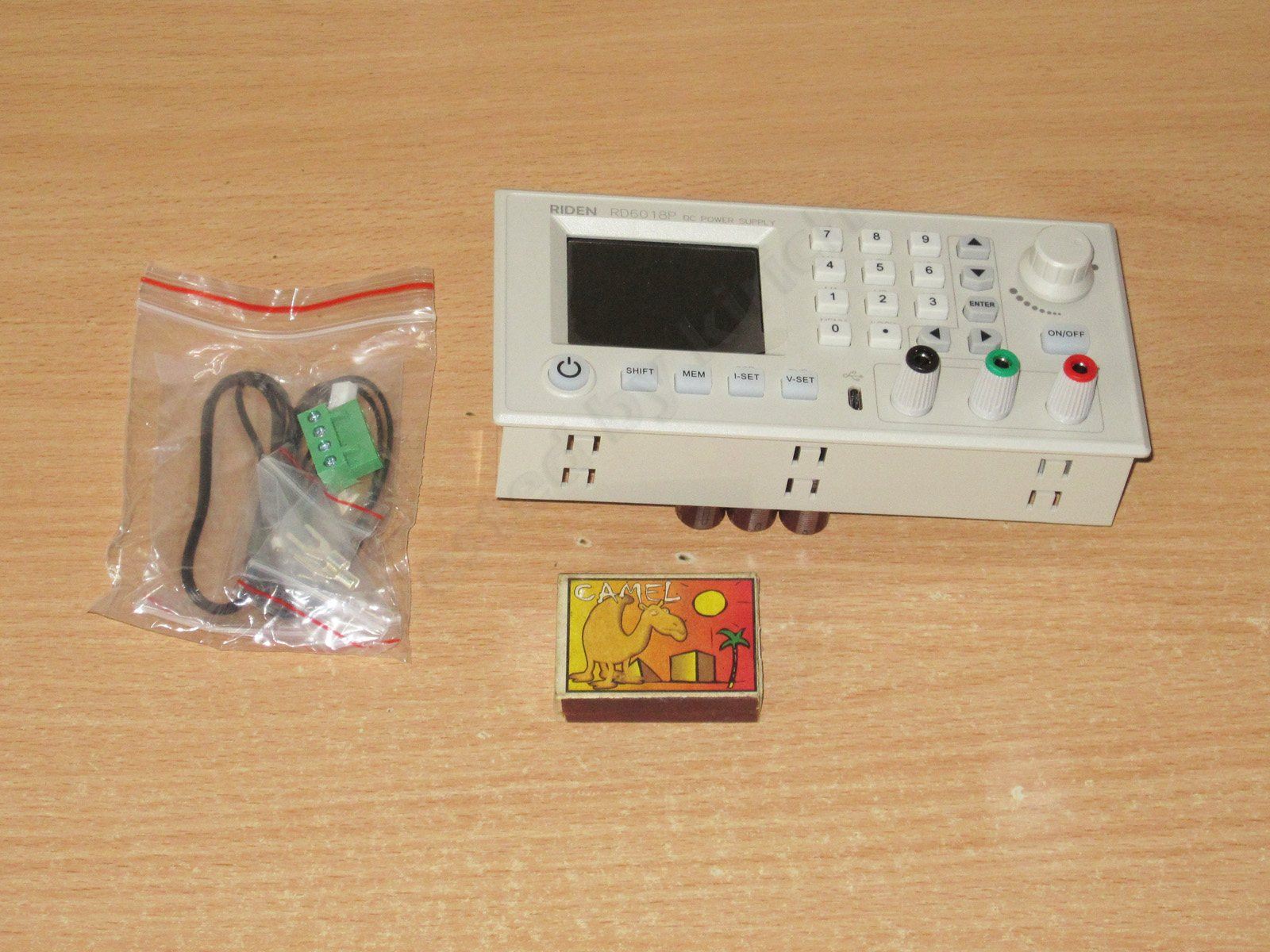

Итого в комплект входит:.
1. Собственно преобразователь RD6016P
2. Внешний термодатчик
3. Клемник для подключения входного питания
4. Пара наконечников на кабели питания
5. Предохранитель на 25А.

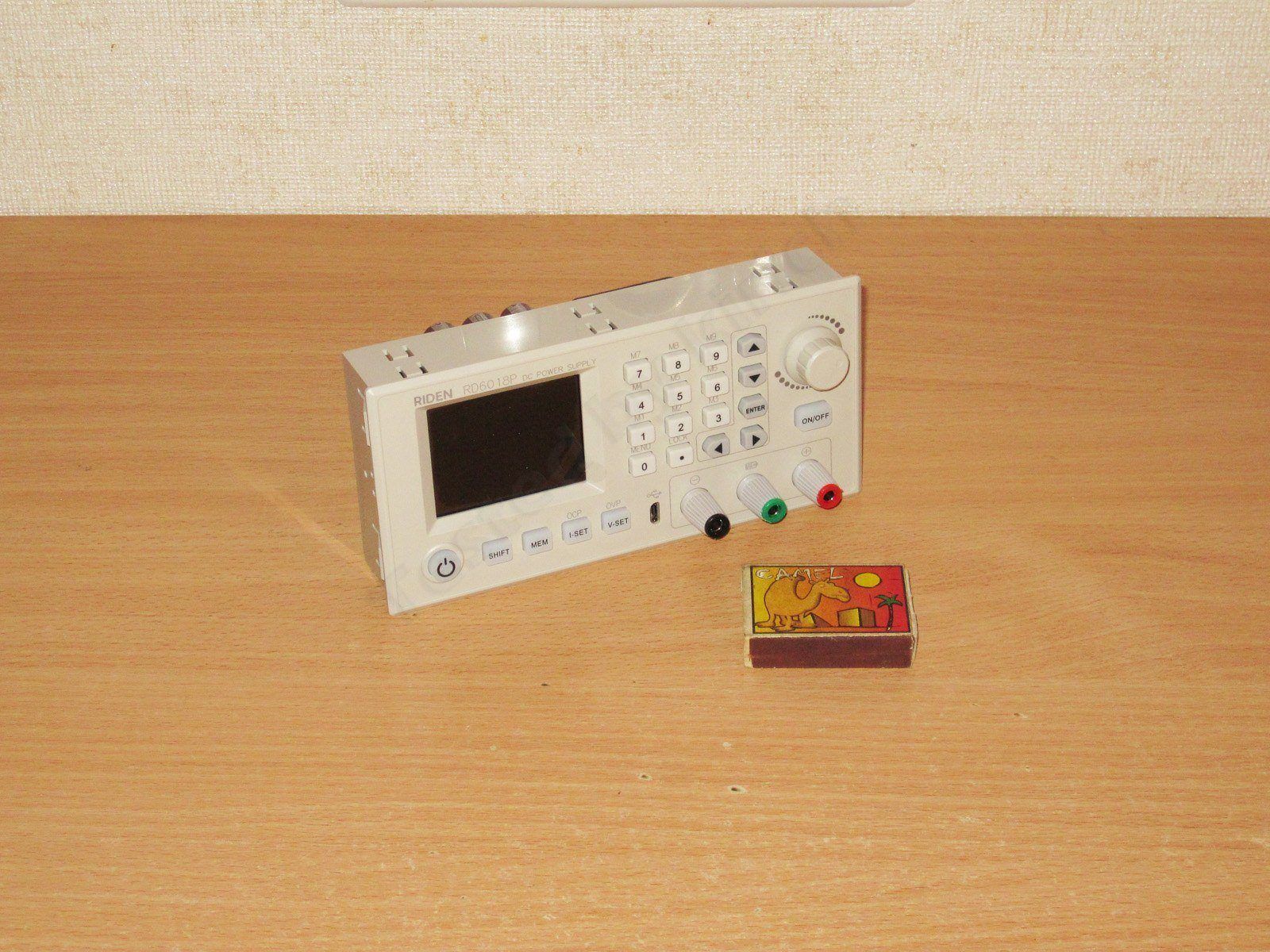

Внешний вид описывать нет смысла, формфактор и управление абсолютно то же что и было, единственная разница, в названии модели.
Вообще в этом плане производителю респект, при выходе новых моделей можно заменить старую буквально за пару минут.



Характеристики со страницы товара:
Model: RD6018P/RD6018P-W
Input voltage range: 7-70.000V
Output voltage range: 0-60.000V
Output current range: 0-18.000A
Output power range: 0-1080W
Output voltage resolution: 1mV
Output current: 1mA
Output voltage accuracy:0.05%+4mV
Output currentaccuracy:0.1%+6mA
Default cutoff current value when charging: 10mA
Output ripple typical: 20mV
Working temperature range: -10℃~40℃
External sensor Temperature detection range:-10℃~100℃/0℉~200℉
External sensor Temperature detection accuracy:±3℃/±6℉
Constant voltage moderesponse time: 22uS 0.5A-18A
Constant voltage mode load regulation: ±(0.1%+0.2mV)
Constant current mode load regulation: 0.1%+3mA
Capacity measurement range: 0-9999.99Ah
Energy measurement range: 0-9999.99Wh
Capacity and energy statistical error: ±2％
Buck working mode: （input voltage÷1.1）-1
Over temperature protection: System temperature>90℃
Screen brightness setting: 0-5(6 level in total)
Screen: 2.4 inch color HD display
Weight(with package):About 0.74kg
Product dimension: 167*81*67mm
Cooling fan start condition: Output current>6A or System temperature>45℃
Cooling fan shut down condition:Output current <5.9A and System temperature <40℃

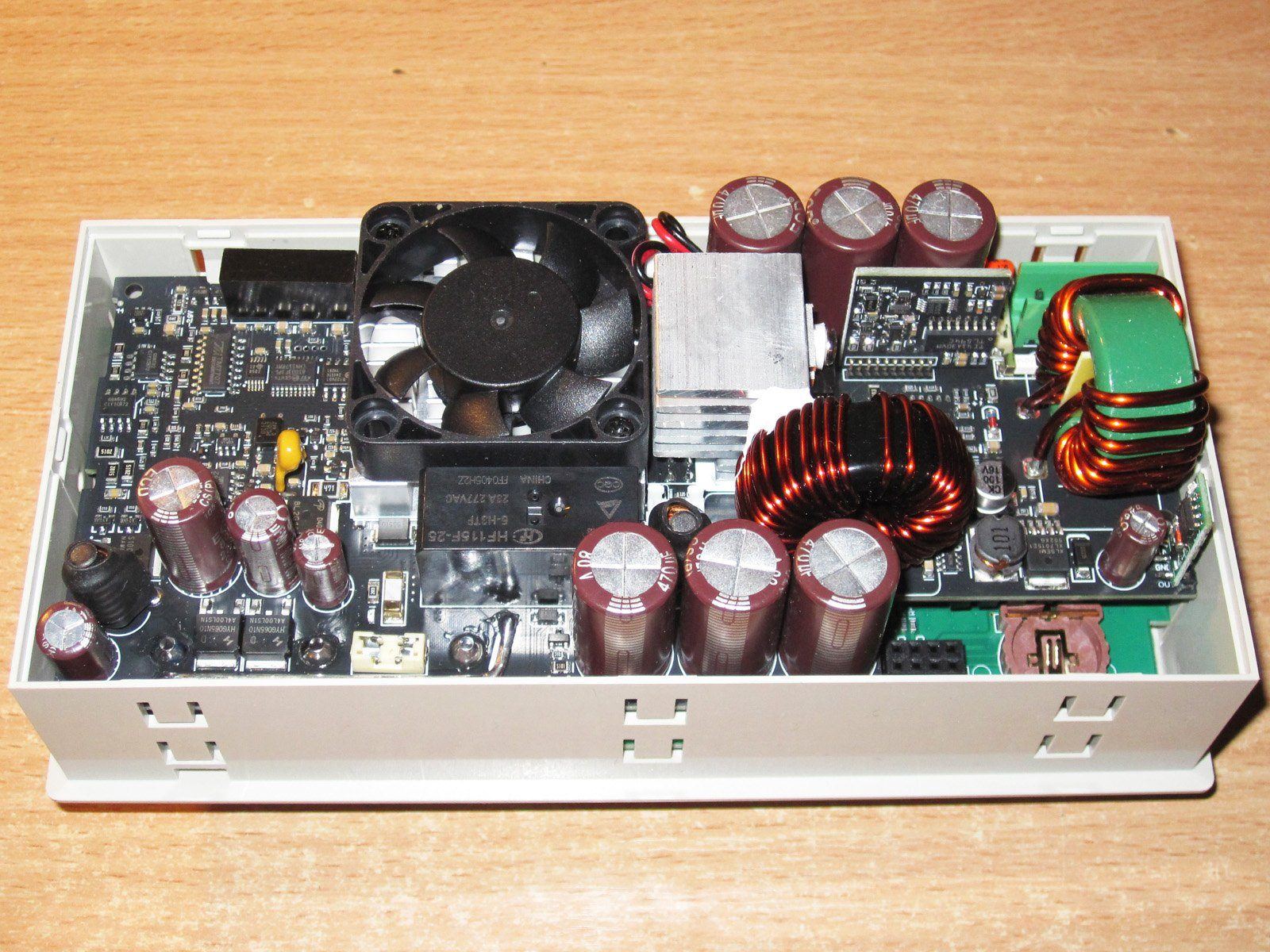

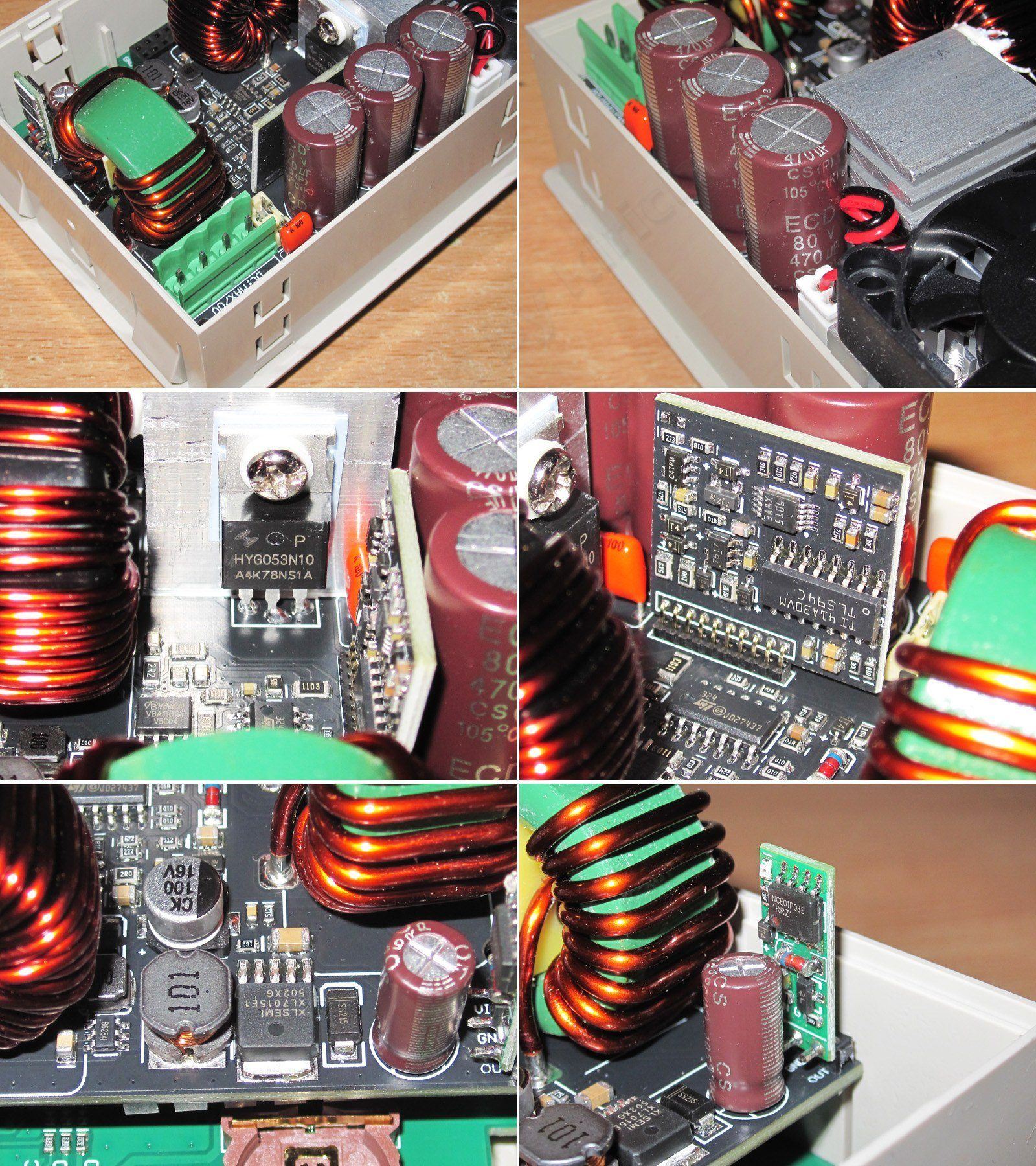

Начинка конечно поменялась, хотя если упрощенно, изменился размер (ток, мощность, емкость) компонентов, функционально и схемотехнически преобразователь похож на предыдущую модель, 6012Р.


1. Входная часть, клемник, предохранитель, место под запасной, входные конденсаторы.
2. Входных конденсаторов три по 470мкФ 80 вольт параллельно.
3. Транзистор на большом радиаторе, сначала предположил что он отвечает за линейный регулятор, но разборка и дальнейший анализ показал что это один из транзисторов DCDC части.
4. ШИМ часть преобразователя, ниже там видео еще ОУ LM324 и еще какая то мелочь.
5. Узел вспомогательных преобразователей.
6. Узел защиты от повышенного напряжения.

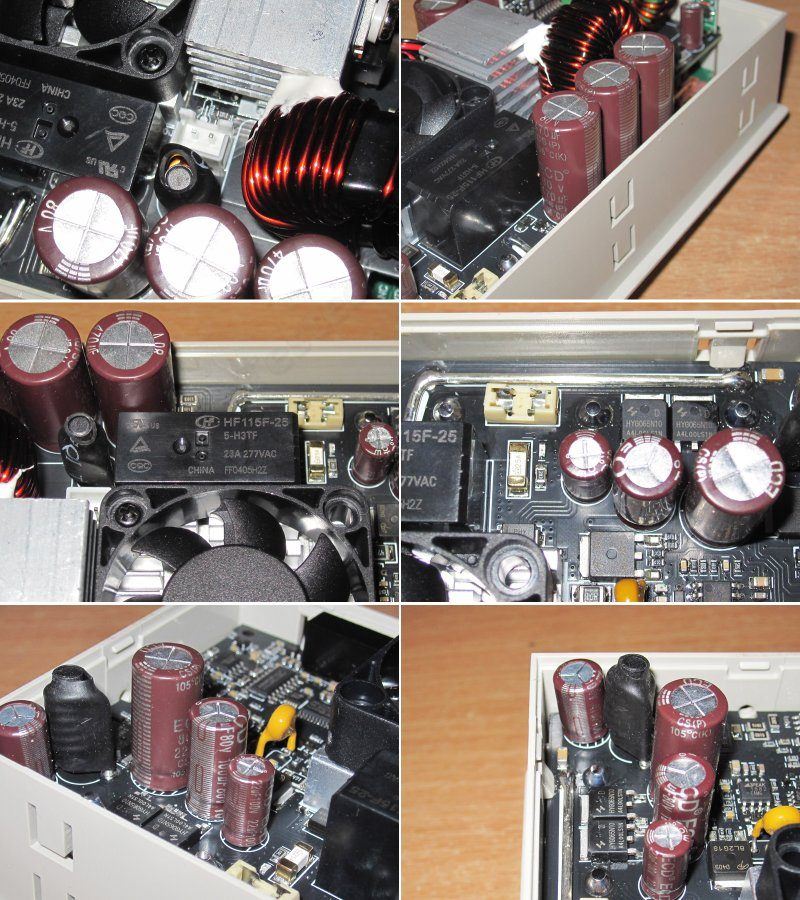

1. Разъем подключения внешнего термодатчика, запрятали конечно неплохо, рядом судя по всему дроссель фильтрации после ДСДС части.
2. На выходе импульсной части также три конденсатора 470мкФ 80 вольт.
3. Реле отвечающее за подключение батареи в режиме заряда, судя по маркировке на 23А
4. Узел выходного предохранителя, а также скорее всего переключателей выходных конденсаторов. Кстати заметил, что запаян предохранитель от LittleFuse, а в комплекте дали какой-то другой. Этот предохранитель защищает преобразователь если вы на выходные клеммы подали питание в обратной полярности, рядом светодиод, он включен параллельно предохранителю, для индикации его выхода из строя.
5. Три конденсатора, 22, 100 и 220мкФ, я так понимаю что 22мкФ подключен всегда, остальные подключаются в зависимости от выходного тока, возможно при +6А +100мкФ, при +12А еще +220мкФ.
6. Транзисторы и выходной фильтр, дроссель и конденсатор 47мкФ.

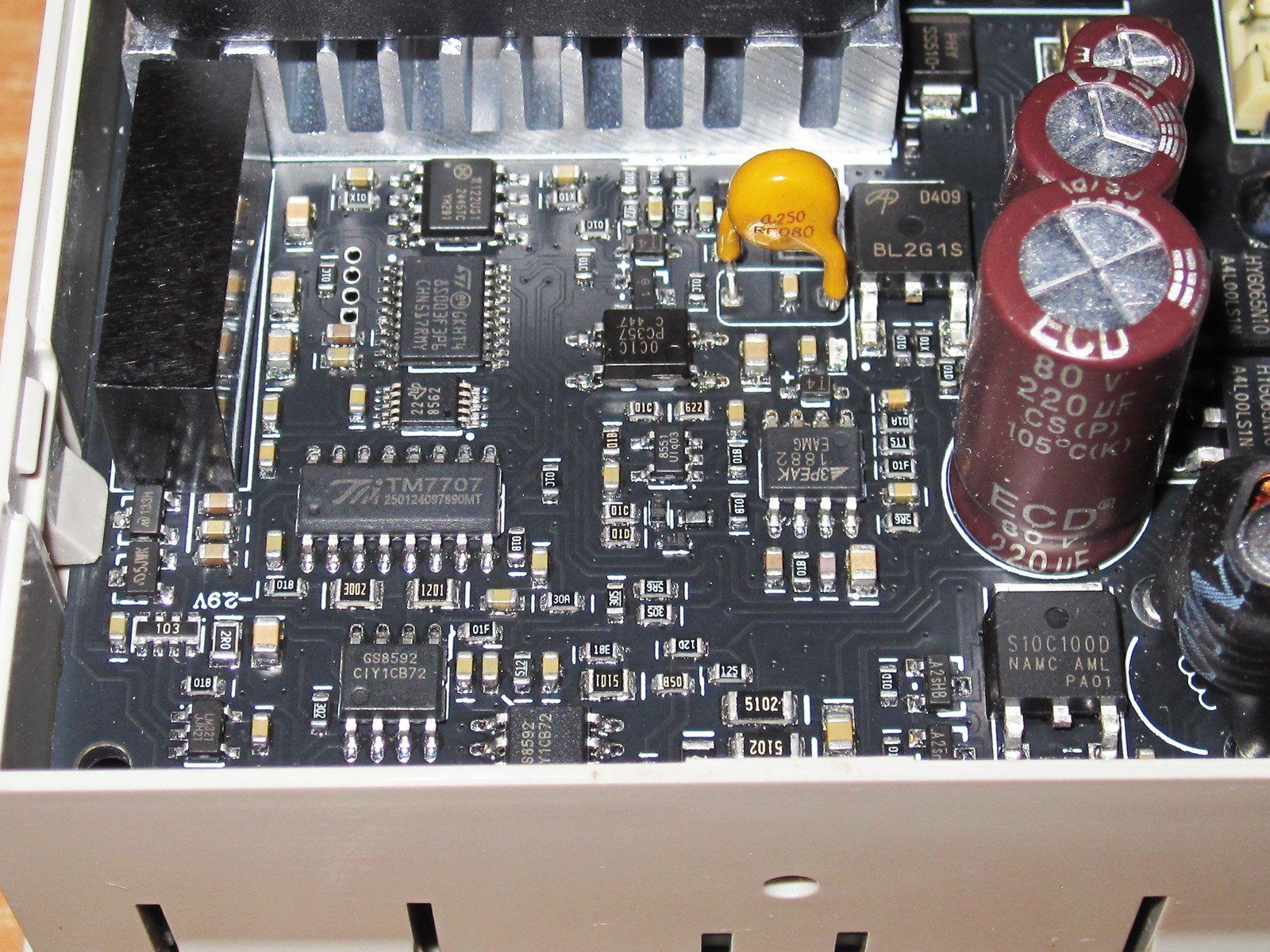

Аналогового-цифровая часть, здесь даже описывать что либо сложно без схемы, разве что видно что слева стоит еще и ДСДС с гальванической развязкой.
Вообще по сути здесь вряд ли что-то менялось относительно модели 6012Р, да и зачем.


Просто другой ракурс.


И как же без разборки.

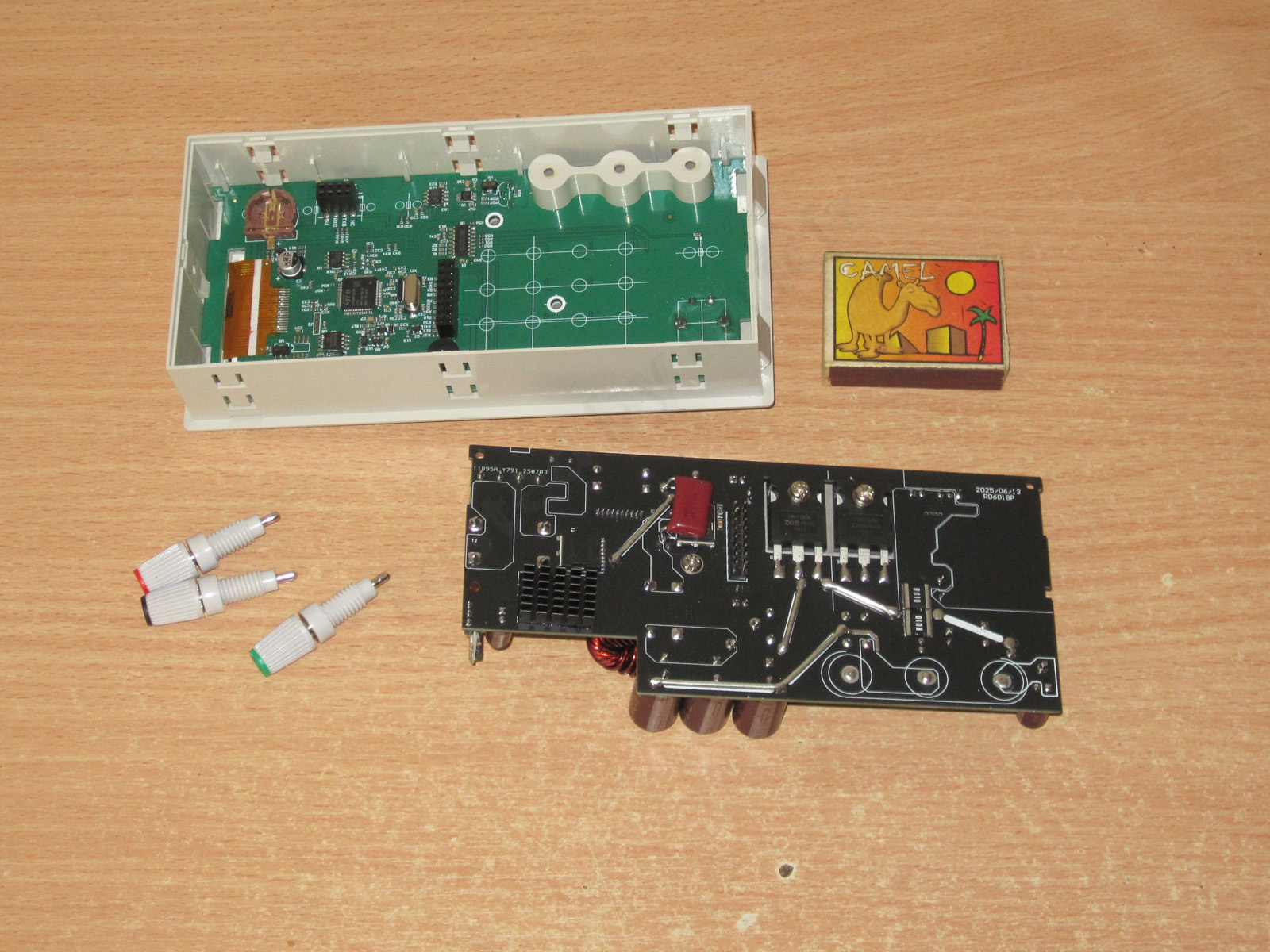

Разбирается точно так же как и другие модели, выпаиваем три выходные клеммы, отводим защелки и вынимаем плату.

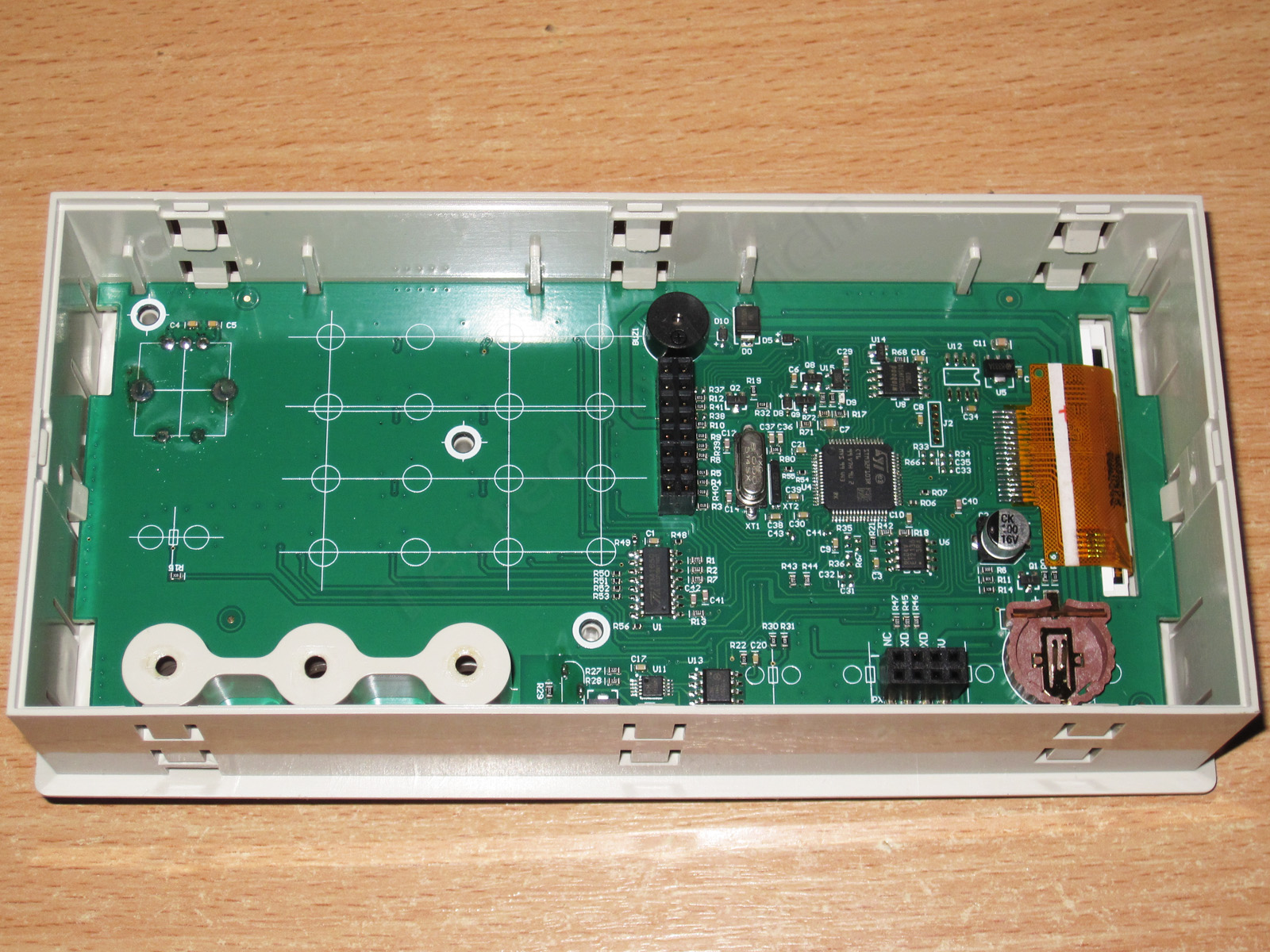

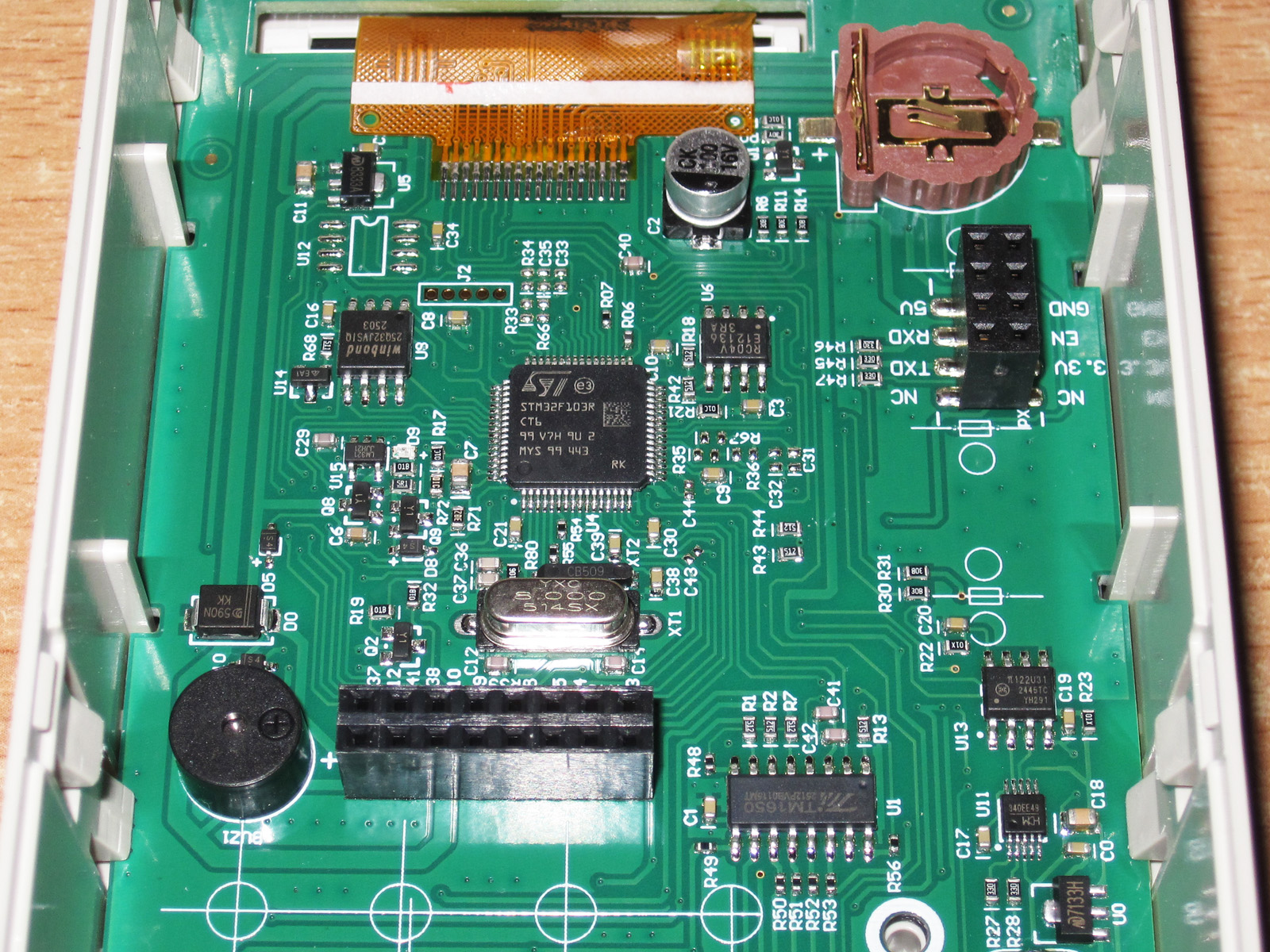

На плате передней панели я визуально заметных отличий не вижу, кстати, почему не перевести все модели на тот же Type-C, не знаю, ну ладно, у производителя свои задачи и решения.


На этапе осмотра заметил что что-то все таки отличается, оказалось что микроконтроллер тот же, STM32F103, но если раньше слева в углу была маркировка ARM, то теперь там логотип ST.

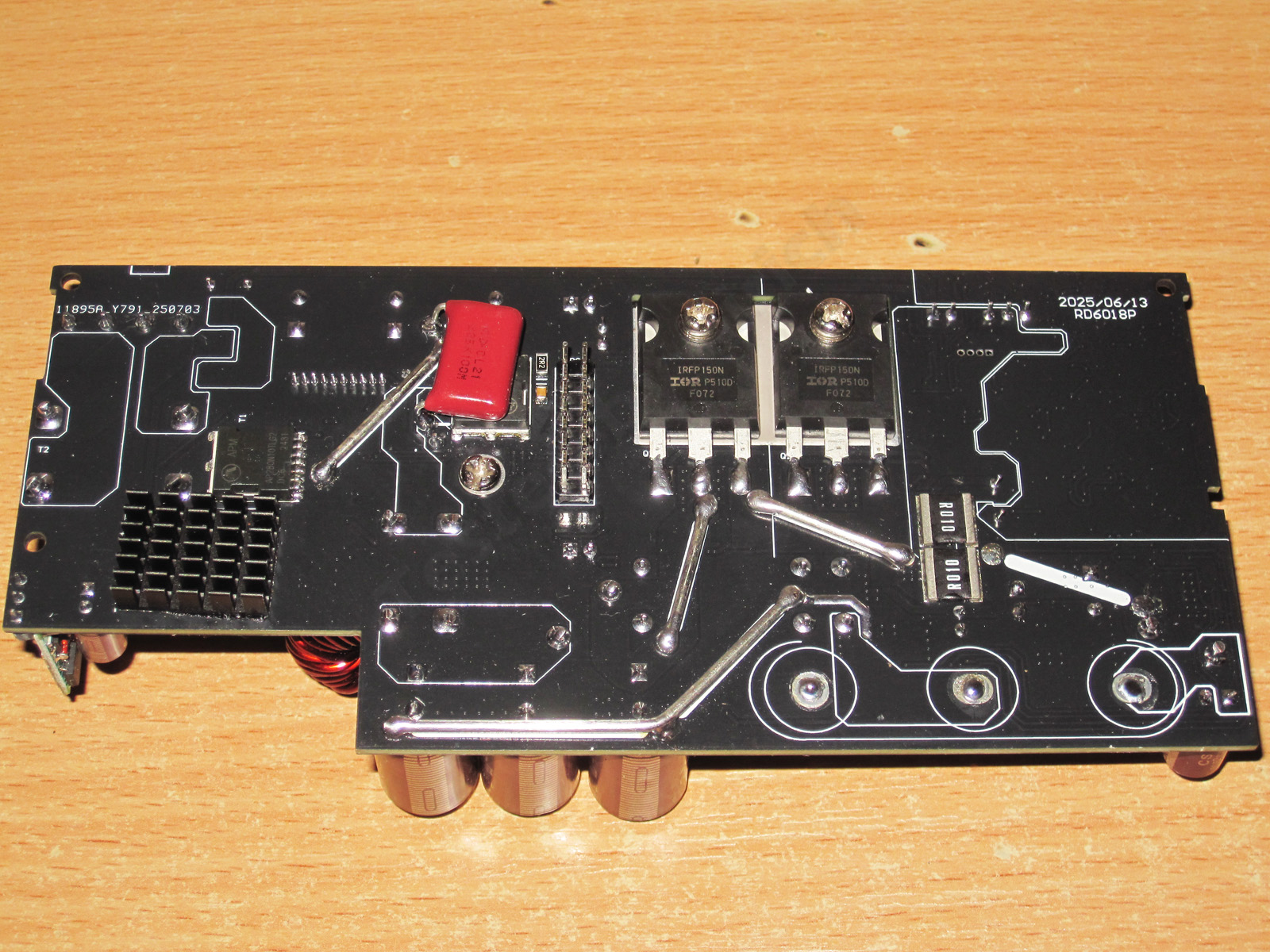

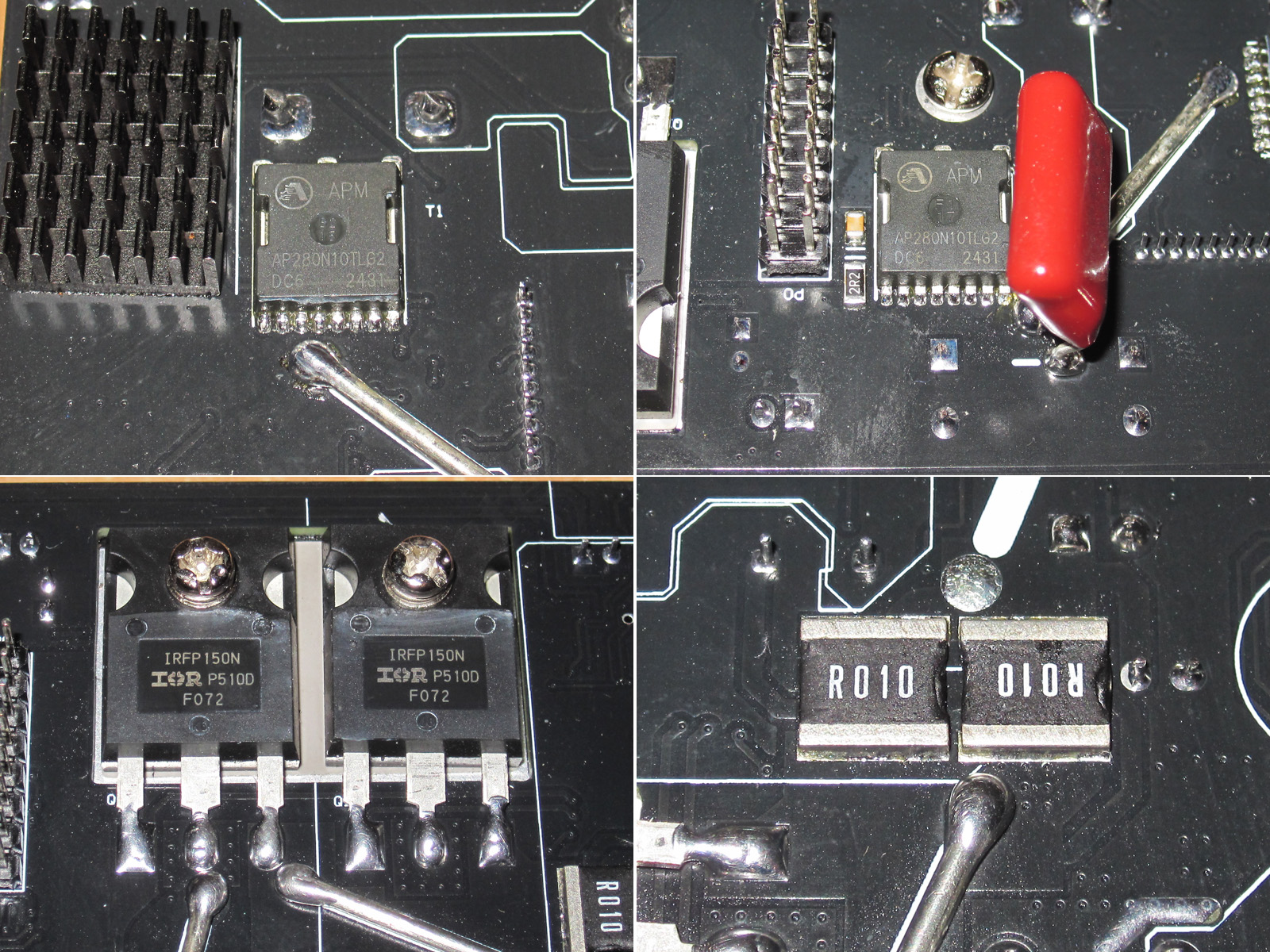

А вот силовая плата мне конечно была куда как интереснее. сразу отмечу то, что очень много силовых дорожек продублировано проволокой большого сечения.


1. Транзистор защиты от переполюсовки, стоит по минусу питания, слева радиатор узла вспомогательных преобразователей.
2. Второй транзистор DCDC узла.
3. Транзисторы линейного стабилизатора, любопытно что у 6012Р были биполярные, а здесь поставили полевые, силовые выводы соединены параллельно, а вот затворы между собой не звонятся. Любопытно сравнить минимальное падение, у IRFP150 сопротивление 36мОм, у TIP35 падение в горячем состоянии и при токе 10А составляет около 0.45 вольта, у IRFP150 при токе 9А (половина от 18, так как транзисторов два) падение будет 0.324 вольта, не такая и большая разница, как по мне.
4. Шунты большие, каждый примерно или чуть больше чем пара 2512, плюс довольно толстые. по мощности вполне хватило бы одного, но производитель видимо решил уменьшить ТКС, разделив общую нагрузку на два шунта.

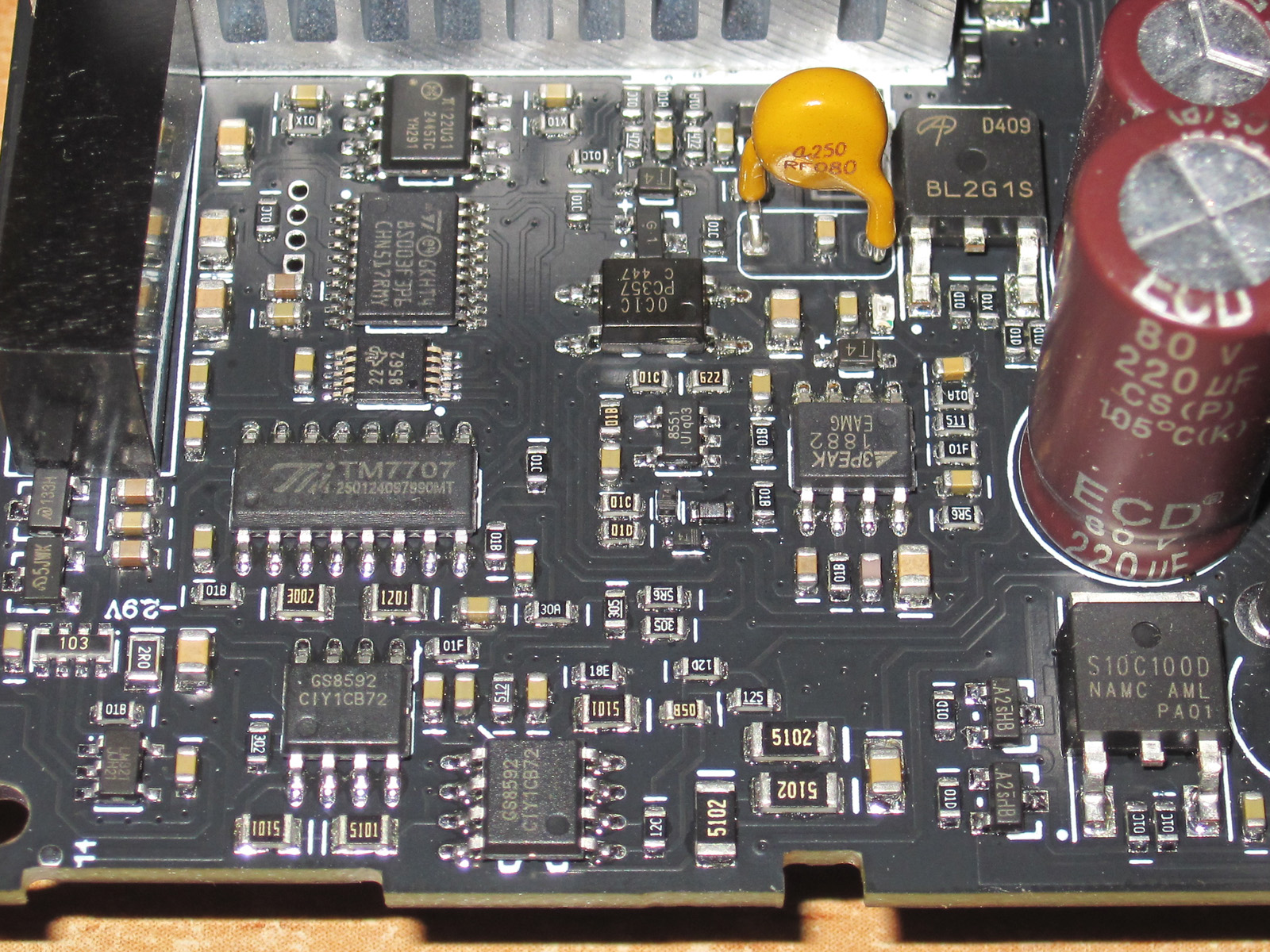

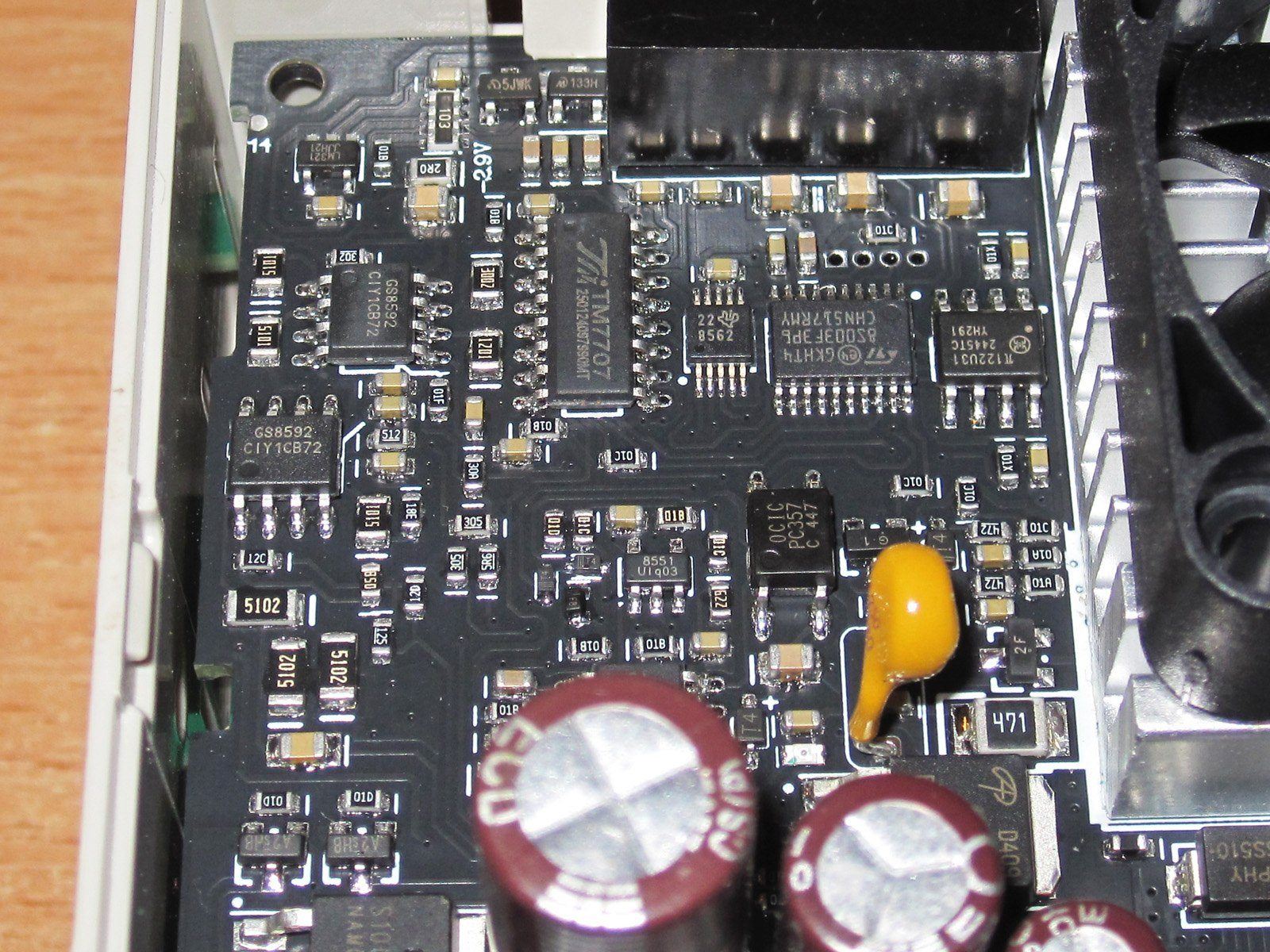

Узел аналогово-цифровой части без мешающих элементов корпуса, вдруг пригодится.

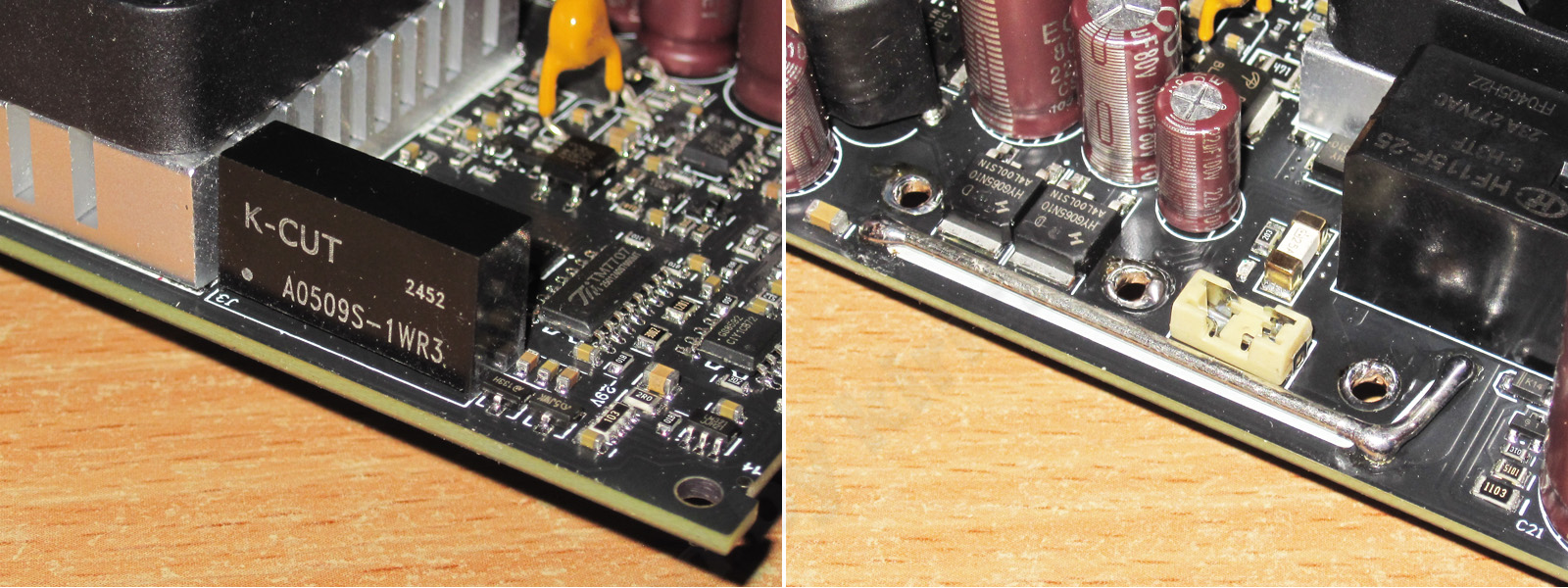

На плате также имеется DCDC с гальванической развязкой, 5-9 вольт, кроме того, силовые дорожки местами усилены и с другой стороны платы, в частности на фото дорожка ведущая к плюсовой клемме.

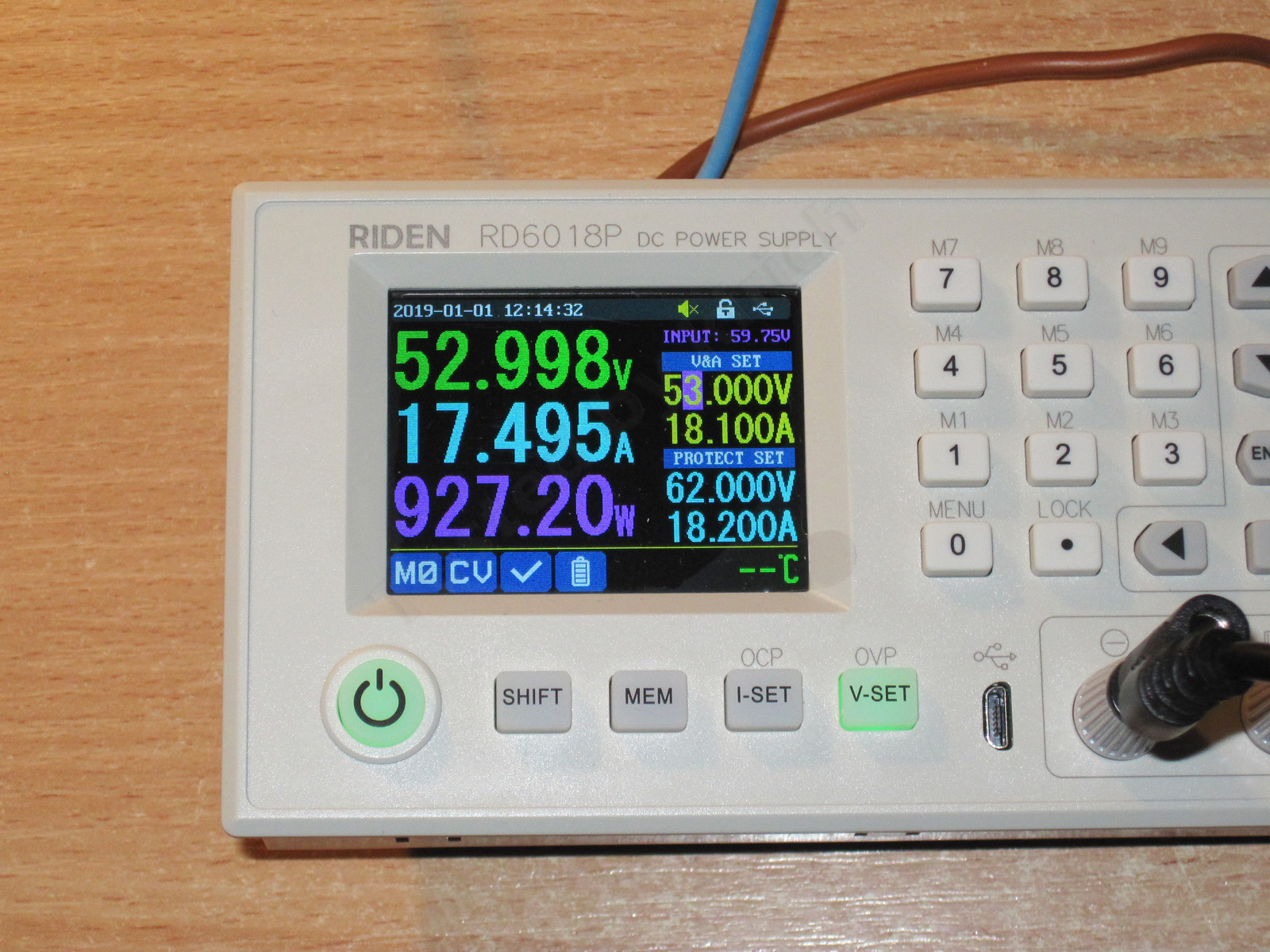

При включении высвечивается приветствие и блок питания переходит в обычный режим работы с экраном по умолчанию.
Здесь также сложно скачать что-то новое, разве что могу отметить что дискретность отображения и установки по току составляет 1мА, и в отличие от 6012Р не переключается.
Напомню, у 6006Р был один режим, по моему 0.1мА, у 6012Р было два режима, до 6А 0.1мА, а выше 1мА, здесь как я понял, только 1мА, либо я не нашел как его переключить.

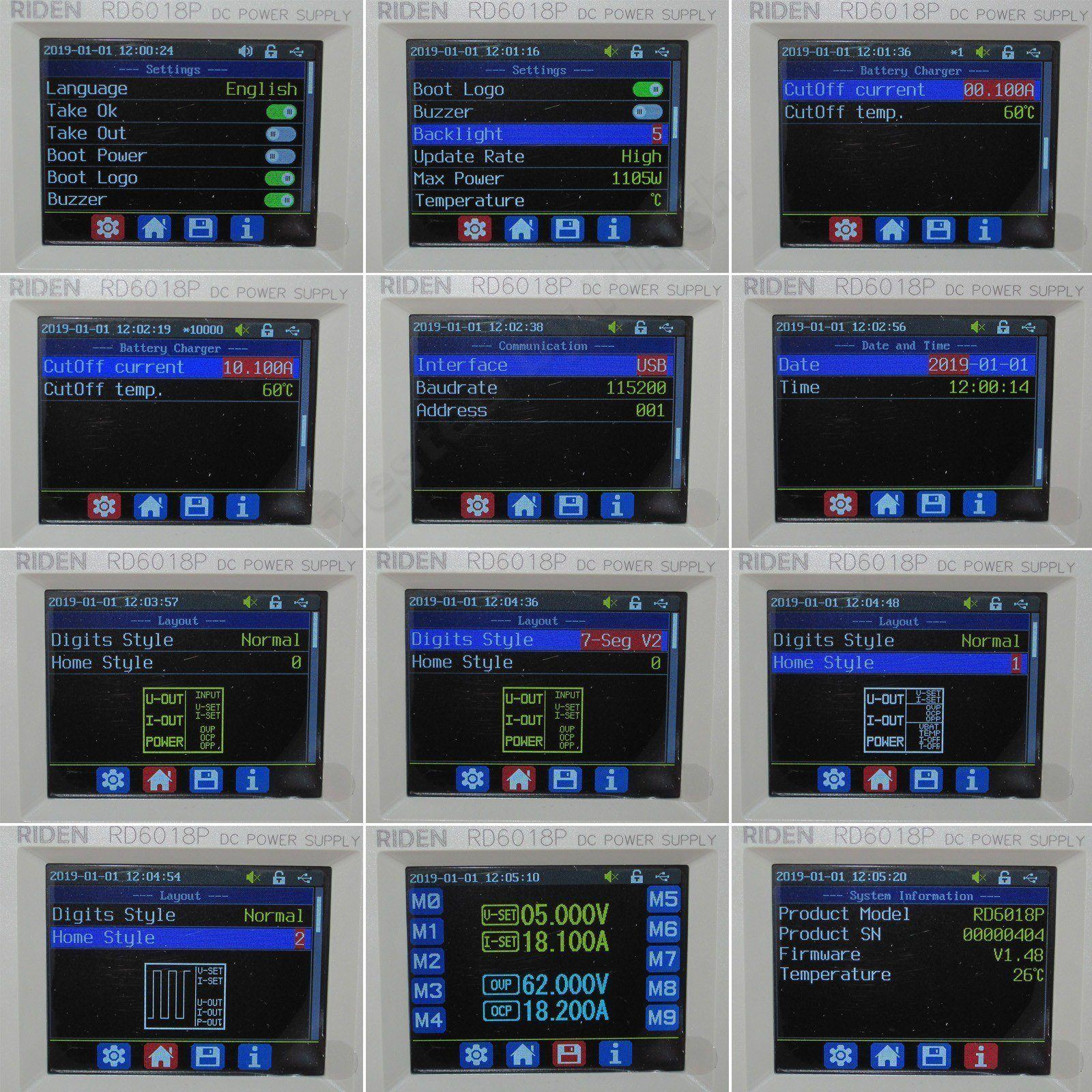

Меню управления, по сути ничего не изменилось, потому банально не вижу смысла повторяться в который раз.
Сходу отключаю звук и ставлю яркость на максимум с 4 до 5, вообще дисплеи у руиденгов классные, яркие, четкие.
Удобно что ток отсечки заряда можно не только регулировать, а и выбирать кратность регулировки, но несколько необычным способом, вверху отображается множитель, который выбирается кнопками влево/вправо, 1, 10, 100, 1000, 10000.
Здесь же выбираем шрифт и стиль отображения (также можно менять оперативно просто в процессе работы), предустановки.

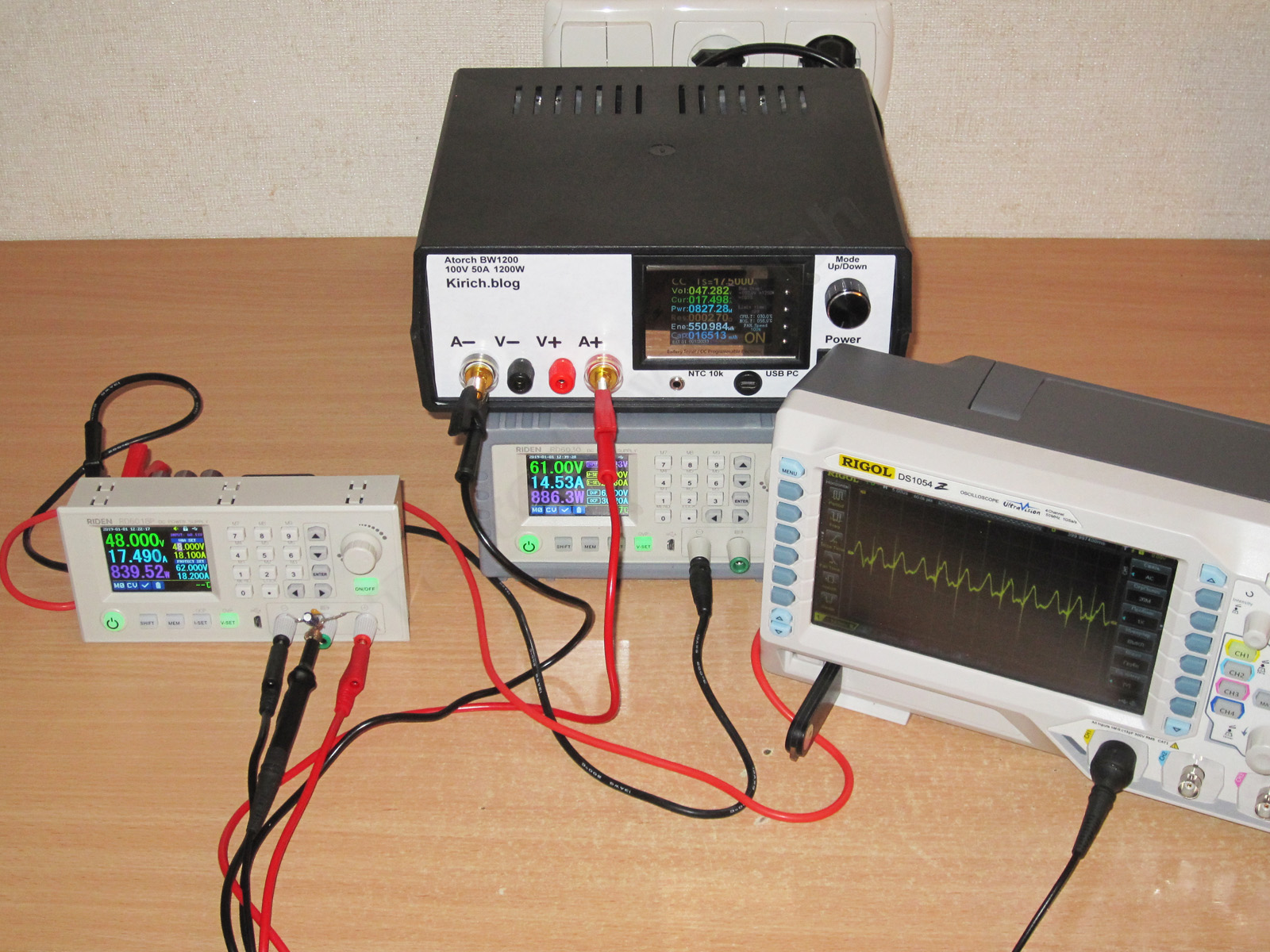

Ну и тесты, думаю это более интересно и полезно чем описание меню.
Как обычно начну с нулевого теста, потребление на холостом ходу при разных входных напряжениях, в частности при 24, 36, 48 и 60 вольт. ток (и мощность) зависит от входного напряжения и имеем разбег в пределах 1.5-1.7 ватта, чем больше напряжение, тем больше мощность.

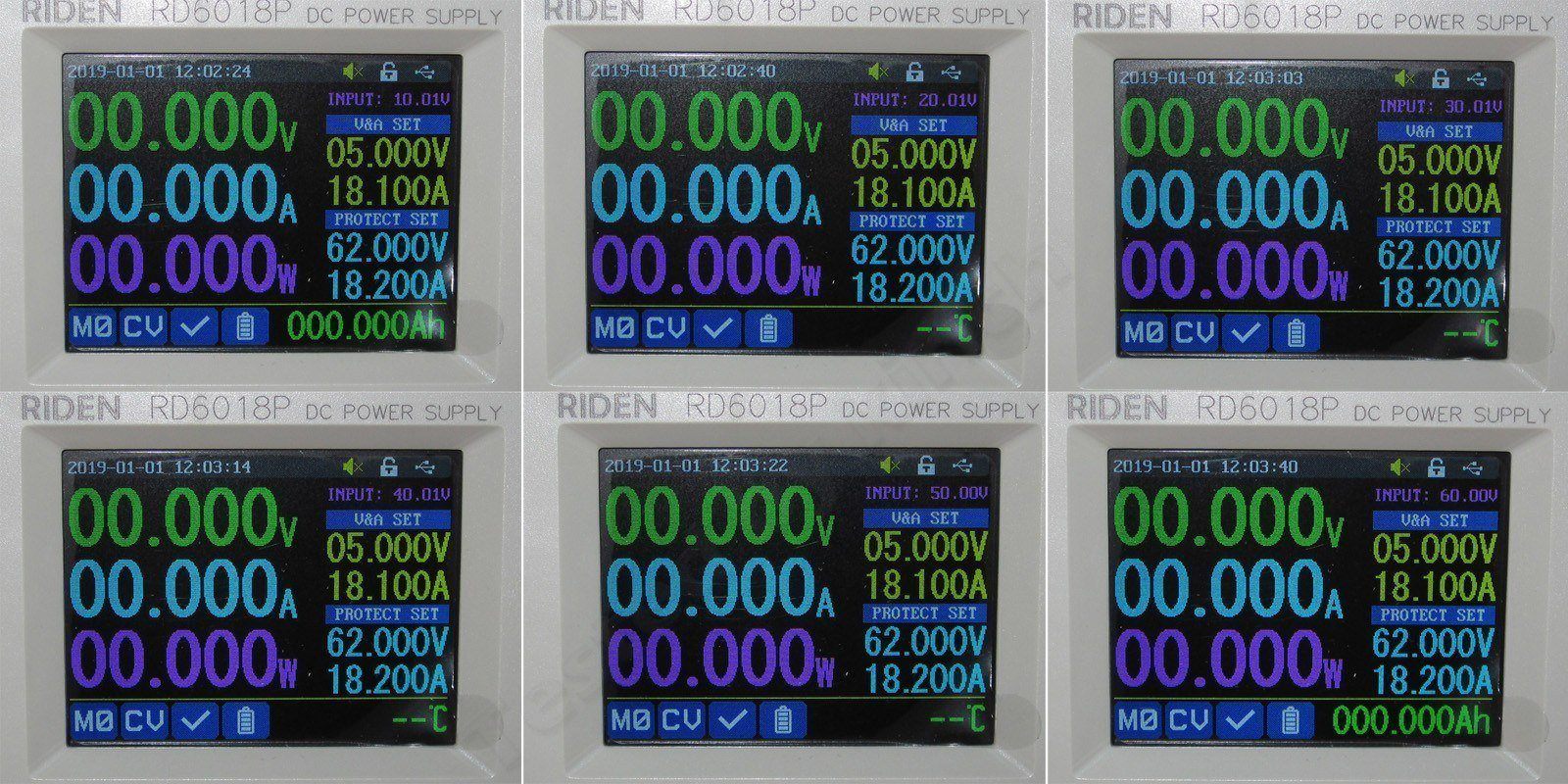

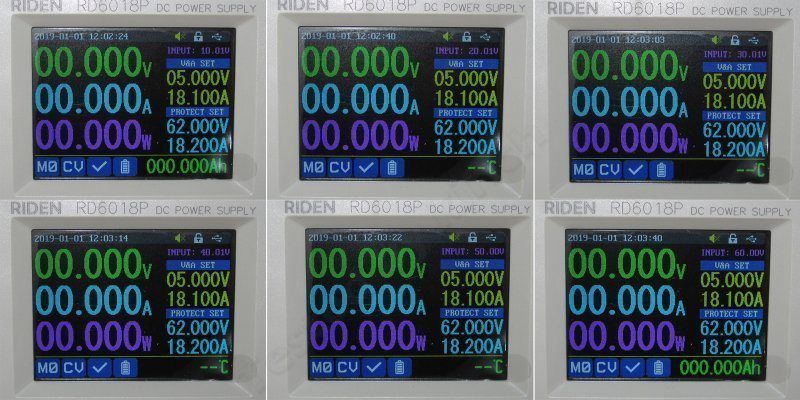

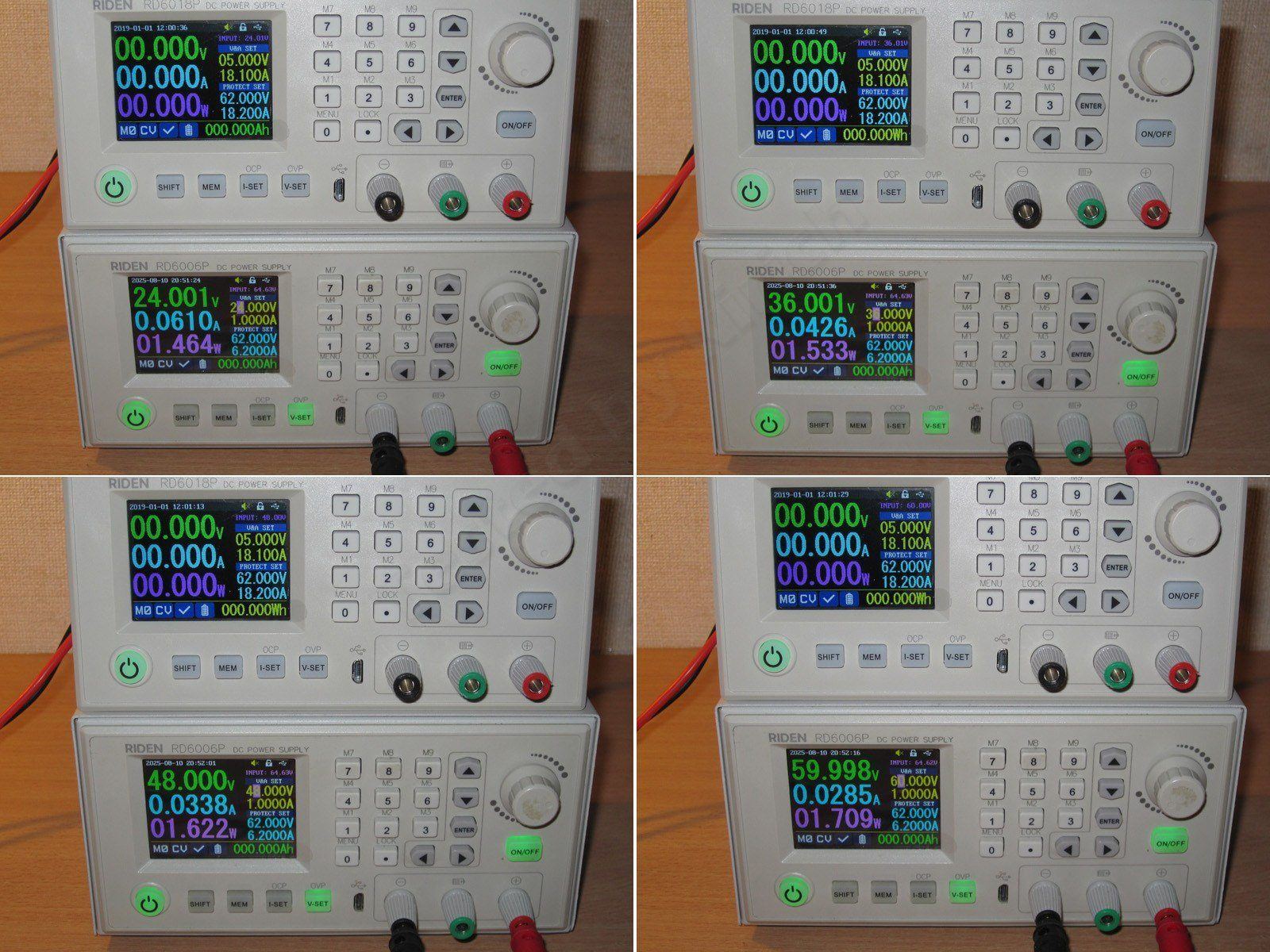

Тест первый, точность измерения входного напряжения.
Где-то буквально идеально, где-то завышает на 0.01 вольта, но как по мне здесь вообще нет вопросов, точность отличная.

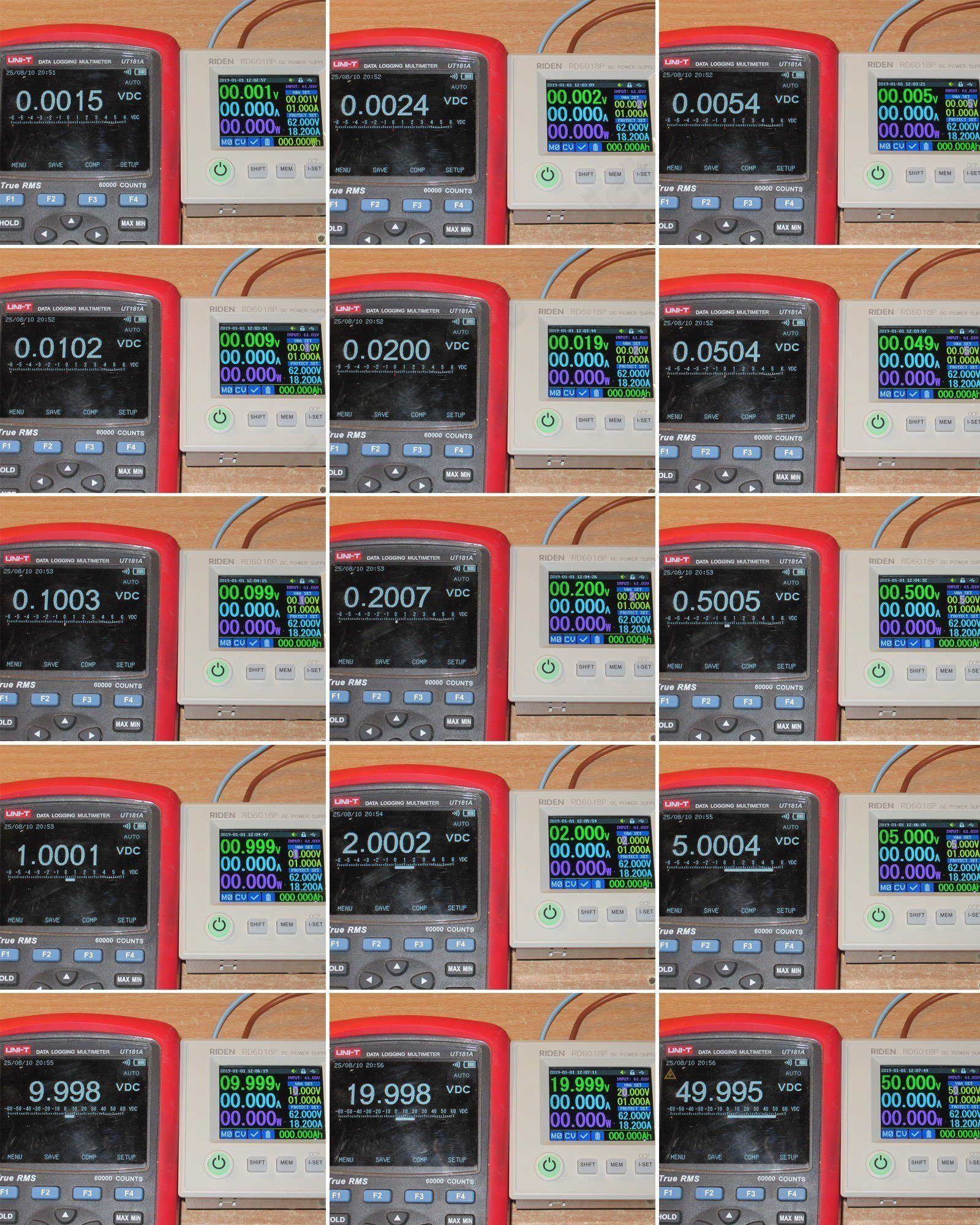

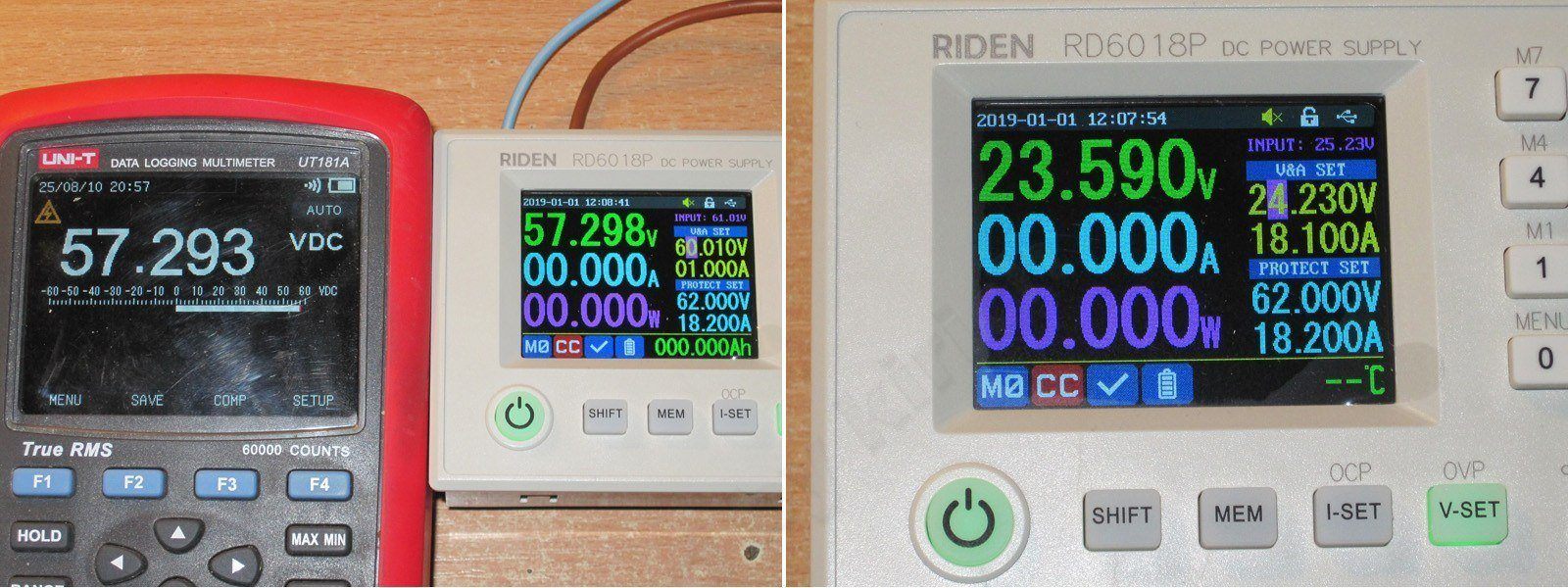

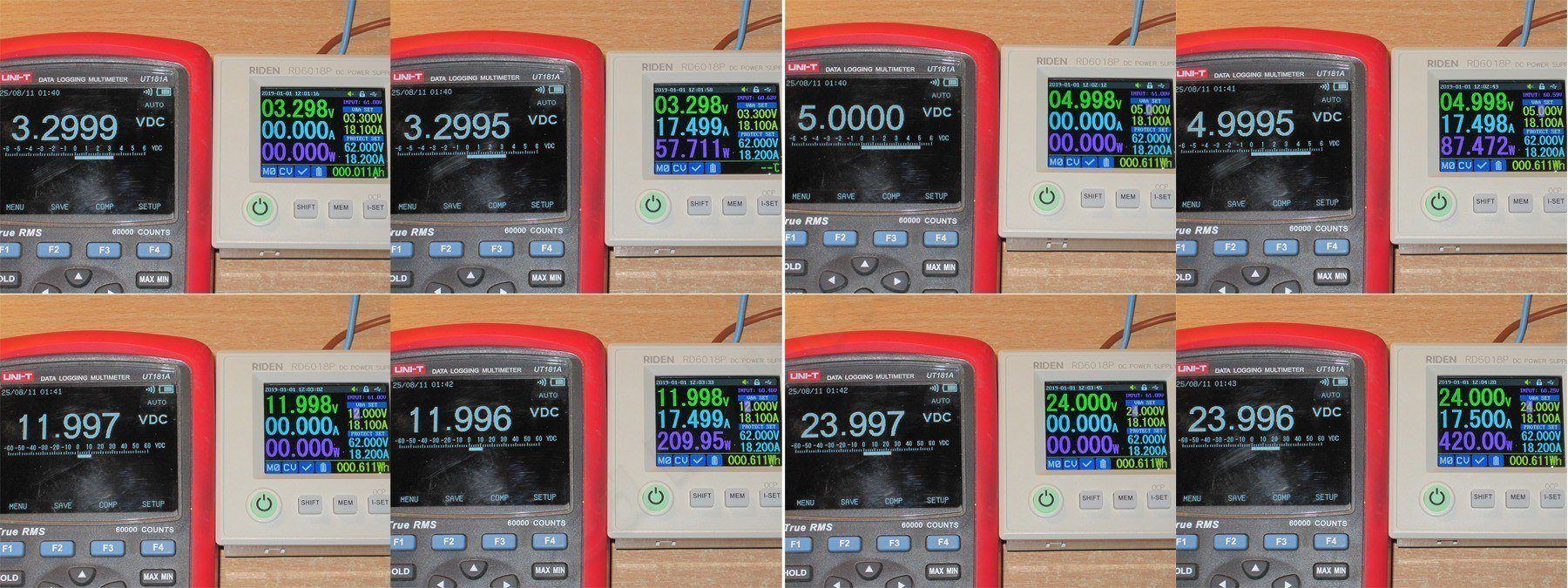

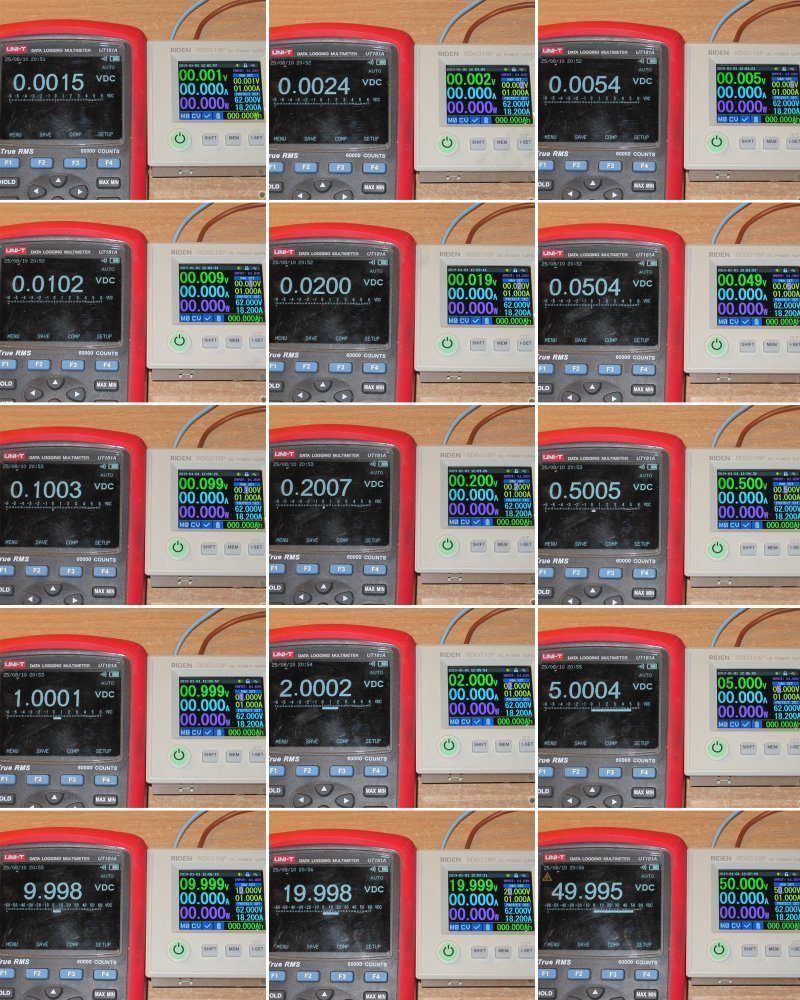

Тест второй, точность задания выходного напряжения без нагрузки, проверял в диапазоне от 1мВ до 50 вольт по сетке 1-2-5.
Ниже всего в диапазоне 1-10мА, дальше я бы поставил оценку "отлично", потому как точность более чем достаточная.

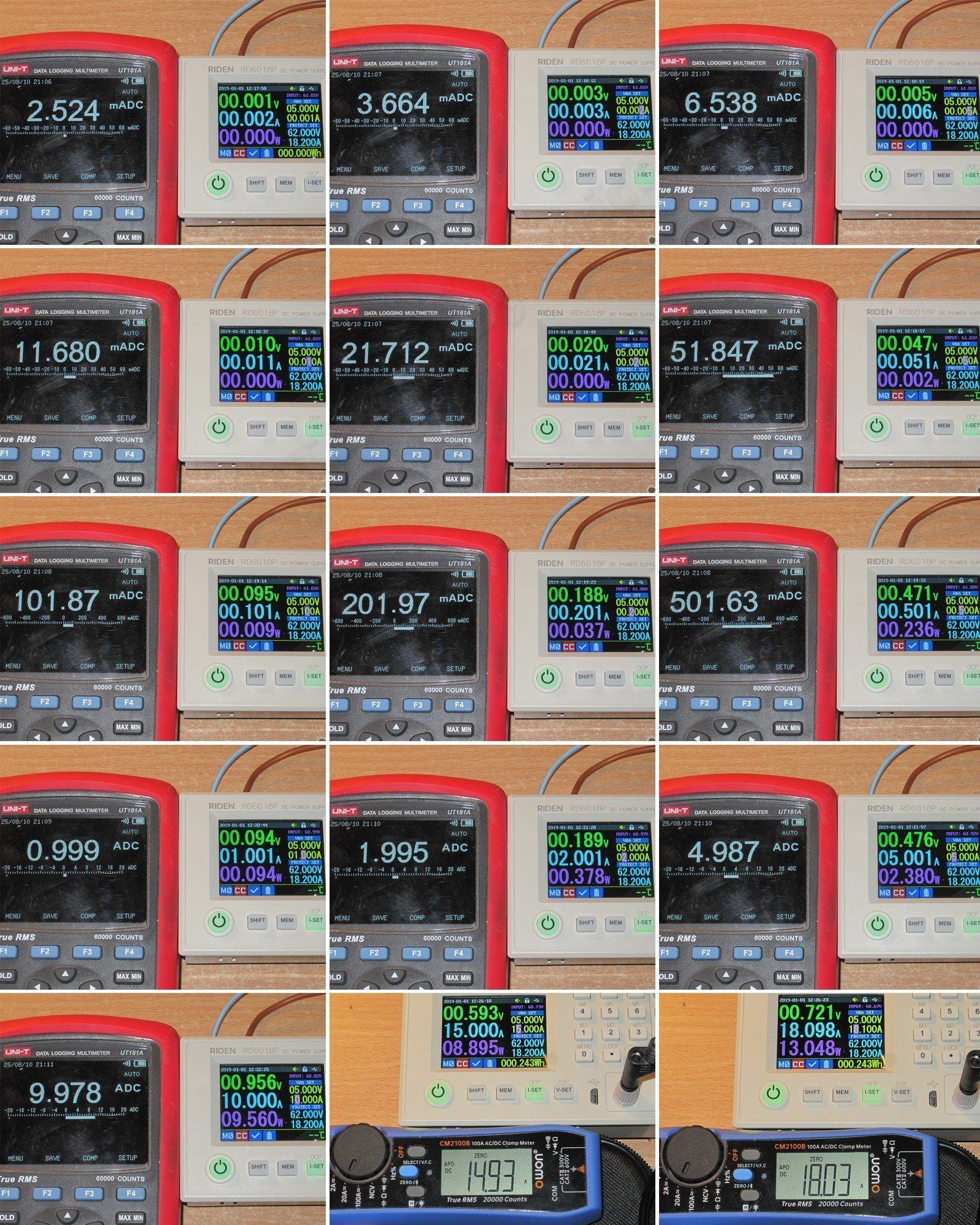

Тест третий, теперь то же самое с током, от 1мА до 18А.
Ну тут картина немного похуже, виден заметный разбег в большую сторону до примерно 100мА, после тока в 1 ампер знак погрешности меняется на противоположный и ток начинает занижаться, хотя до 10А я не вижу в этом ничего критичного. К сожалению ток более 10А я могу измерить только клещами, потому там погрешность под вопросом.

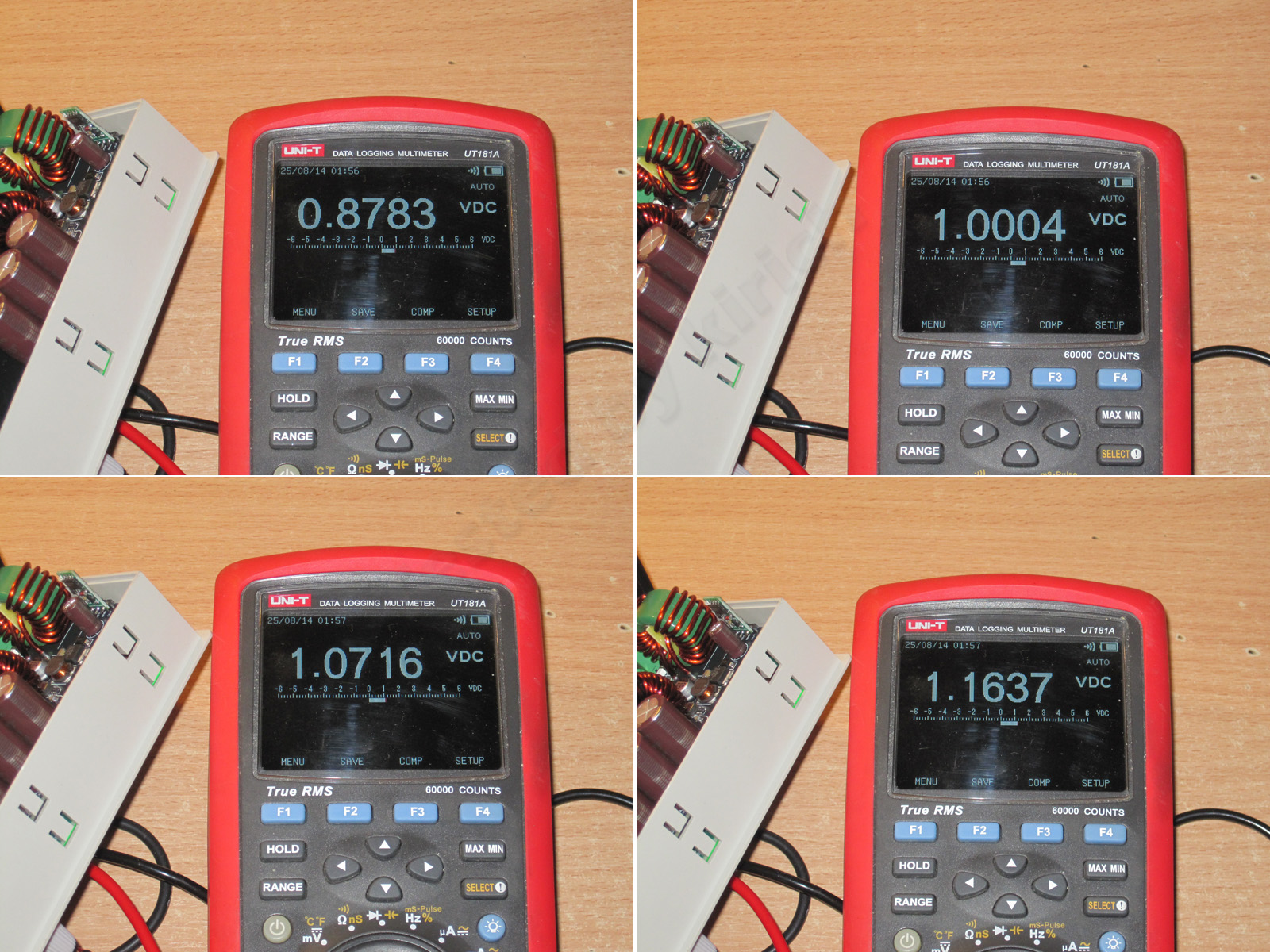

Замечу, что до тока в 1 ампер встроенный амперметр также отображает небольшое завышение, т.е. ставим мы например 100мА, мультиметр показывает 101мА и встроенный амперметр также 101мА. Хотя с другой стороны, вплоть до тока в 5 ампер встроенный измеритель везде показывает на 1мА больше чем установлено.

В общем как эталон вряд ли получится использовать, но субъективно, для работы точность вполне нормальная.




Тест четвертый, зависимость выходного напряжения от нагрузки, здесь я сначала выставлял некое напряжение, а точнее 3.3, 5, 12 и 24 вольта, измерял его без нагрузки и потом при почти полным током, 17.5А. Суть в том, что при 18А нагрузка вызывала периодический переход преобразователя в режим СС, ну я и уменьшил до 17.5А.

По моему просто идеально, 0.0-1мВ разницы в полном диапазоне токов это классно. Но учтите, подключение двухпроводное, потому увы, но в реальности вы эту точность не получите, на проводах упадет куда как больше :(



Тест пятый, минимальная разница вход/выход.
Проверил при входном 24 вольта и 48 вольт, в первом случае ток нагрузки 12 и 18А. Но сначала пару слов о самой работе преобразователя в таком режиме.

Без нагрузки во первых имеем минимальную разницу 2-3.5 вольта, причем больше разница при большем входном напряжении.
Во вторых, преобразователь не даст вам выставить выходное напряжение больше входного, а точнее, выставит максимум входное минус 1 вольт, дальше вы просто не сможете задать больше.
Ну и в третьих, то что меня сбивало с толку, если преобразователь не может обеспечить заданное напряжение, то высвечивается режим СС, что немного сбивает с толку. Раньше я на это внимание не обращал, а точнее не видел, потому как блок питания у меня с запасом по напряжению.

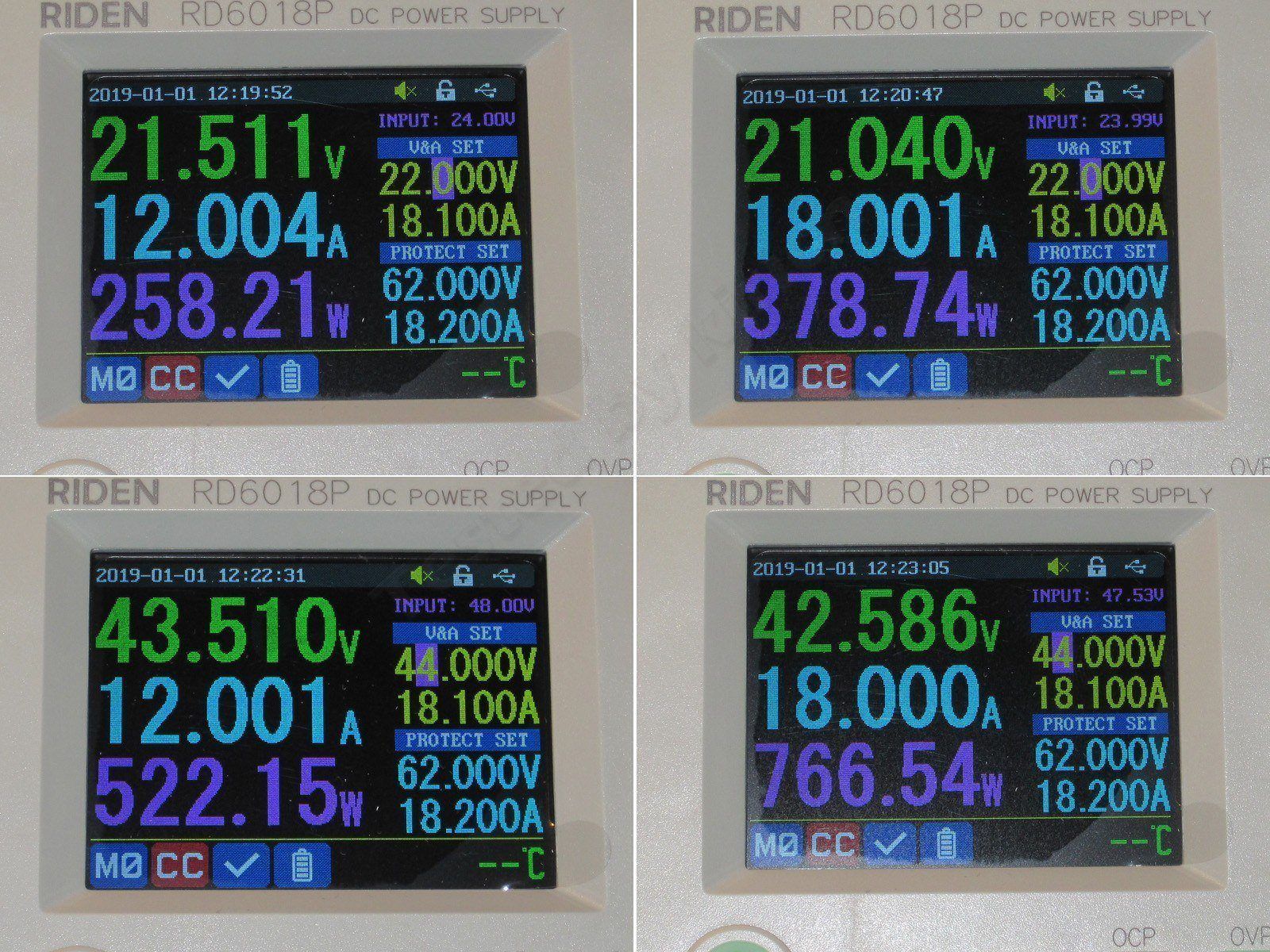

Ну и разница при токах 12 и 18А.
При входном 24 вольта я получил 2.5 и 3 вольта, при входном 48 вольт было 4.5 и 5.5 вольта соответственно. Я думаю, что для получения полных 61 вольт блок питания должен иметь минимум на 6-7 вольт больше, т.е. 67-68 вольт, а лучше поближе к 69-70.




Тест шестой, пульсации.
Здесь я проверял в разных режимах, потому скриншотов будет много, уж извините.

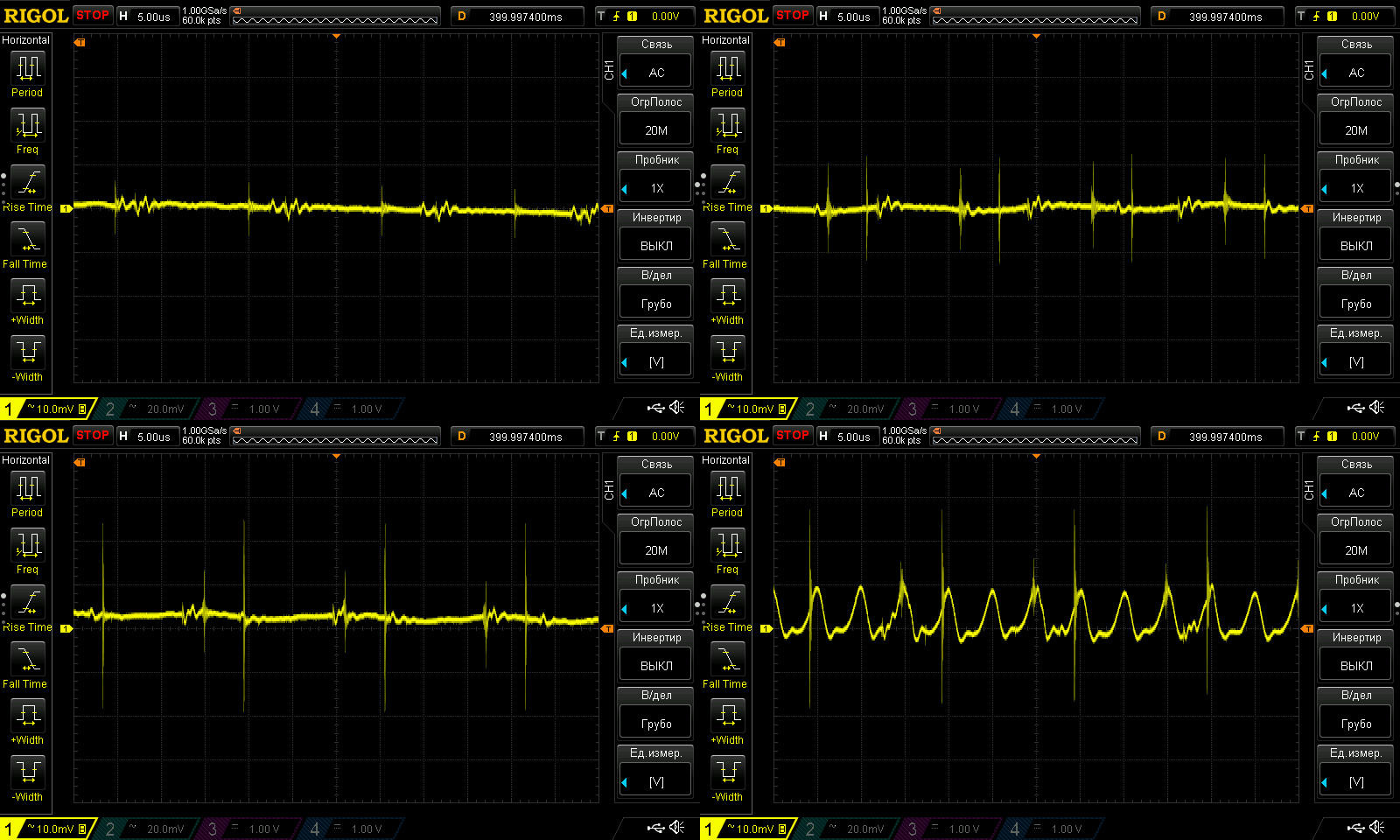

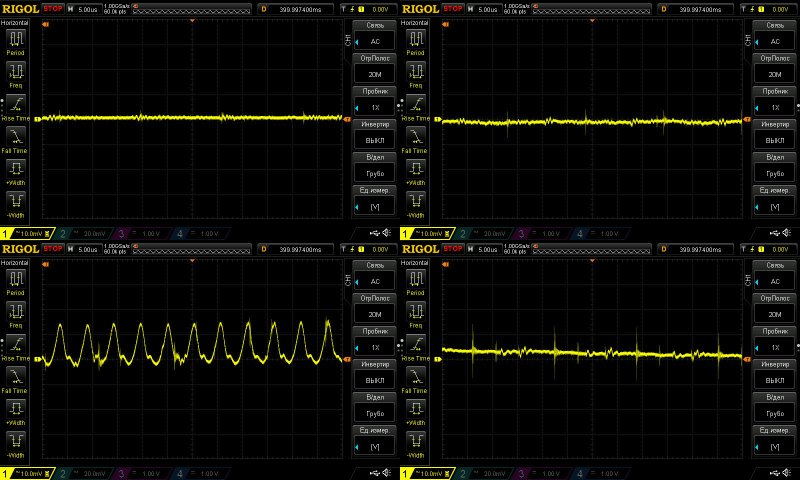

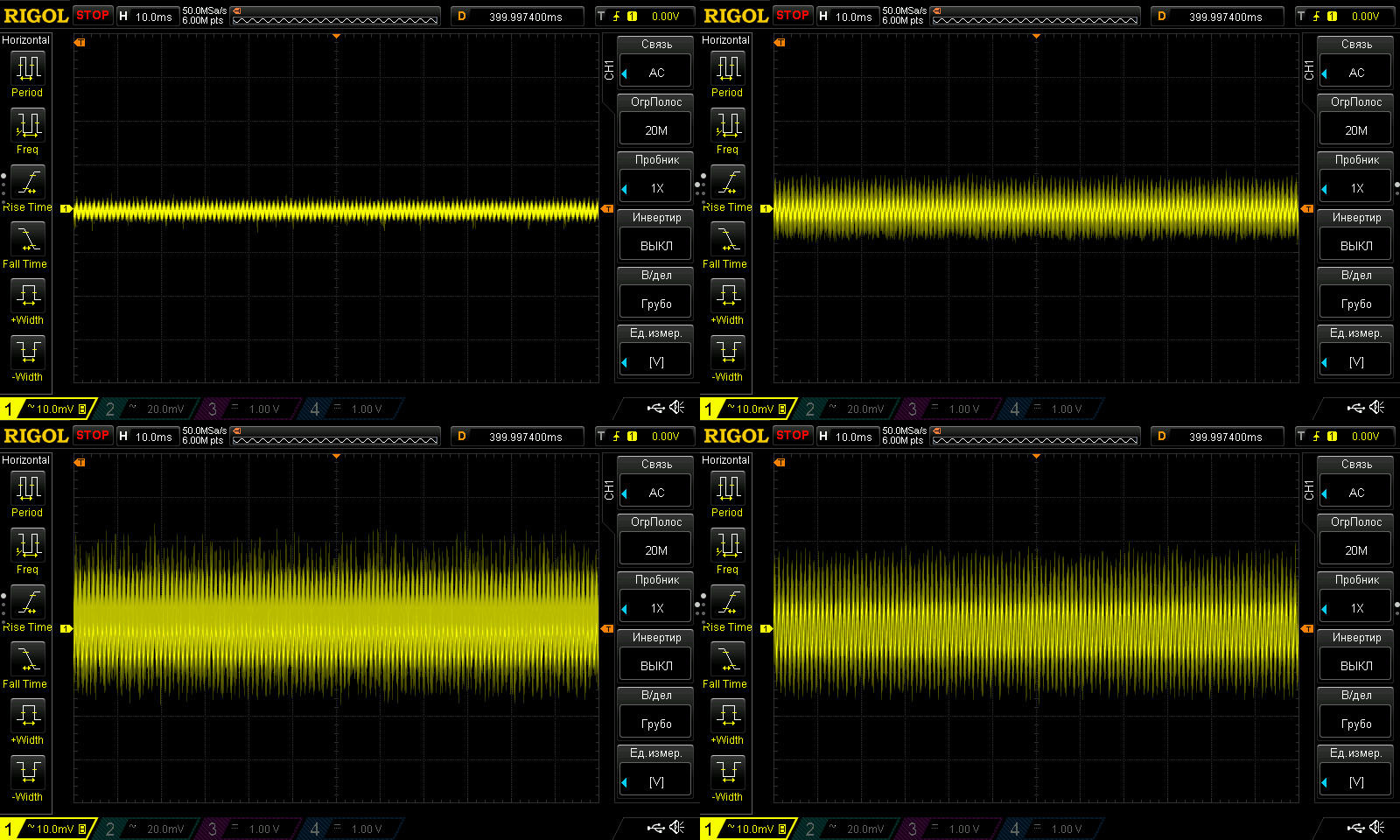

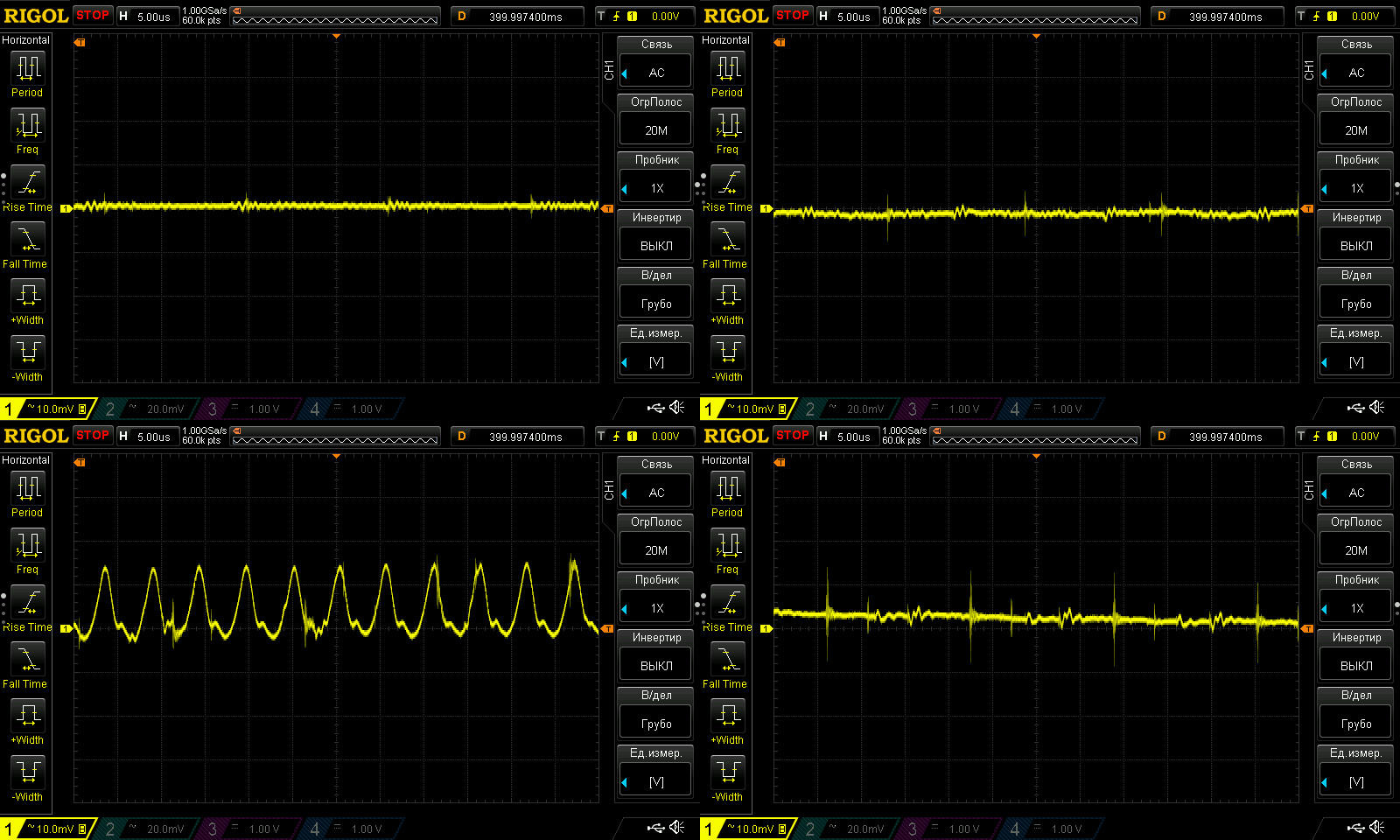

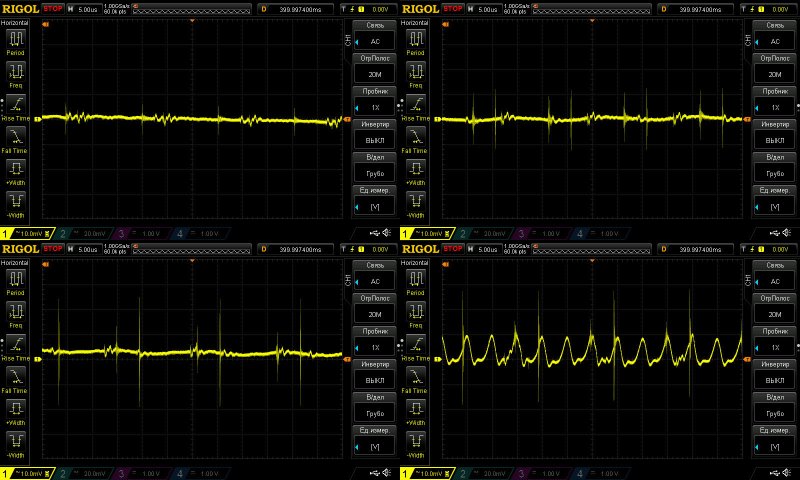

Начну с измерения пульсация при выходном напряжении 12 вольт в режимах - без нагрузки и при токах 6, 12 и 17.5А.
В описании заявлено 20мВ, правда не указано в каком режиме, но что-то похожее на правду есть. Отмечу что самые большие пульсации были при токе около 10-14А.

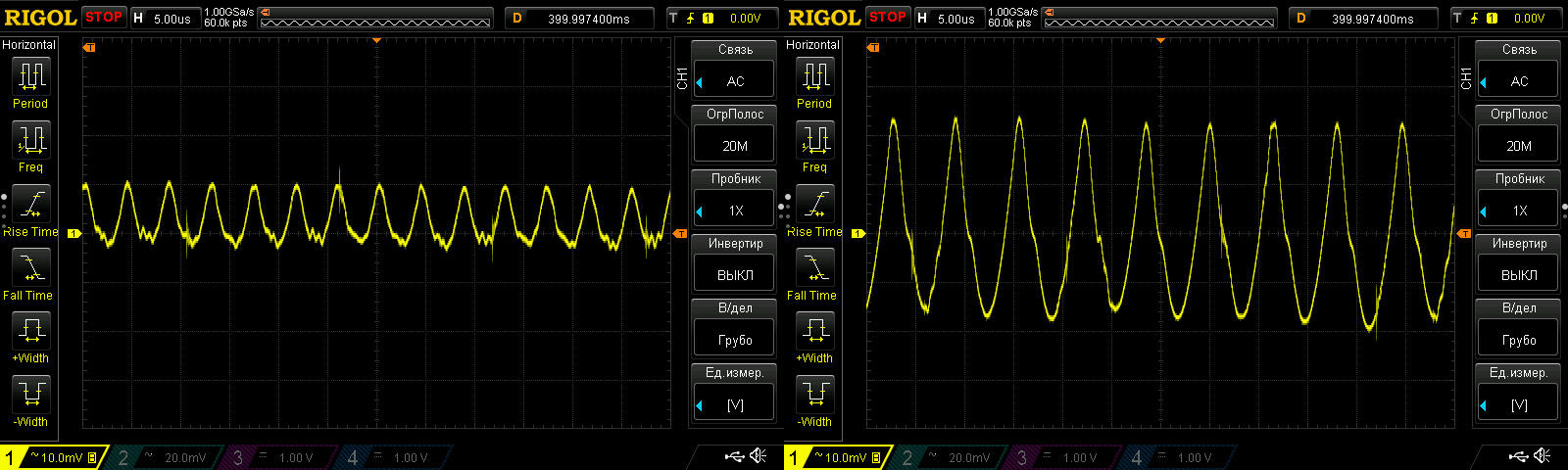

Была поначалу какая-то странность, я выставил ток нагрузки 6А, сделал скрин, потом 12А, сделал скрин, удивился, потом поднял до 17.5А и удивился еще больше, потому как пульсаций почти не было, в отличие от теста при токе 6А (слева) и особенно 12А (справа).
Да, как-то при 12А было слишком много, но что интересно, сколько я потом не пытался повторить эти результаты, больше такого не было, загадка.


А это скрины при одном и том же токе, 17.5А, и разных выходных напряжениях, 5, 24, 36 и 48 вольт. Да, чуть не забыл, во время тестов преобразователь питался от моего блока питания на базе RD6030.
В принципе весьма неплохо, немного напрягли иголки при 48 вольт, но с другой стороны, у нас киловаттный БП и пульсации 10-20мВ, и это весьма сложно обеспечить.

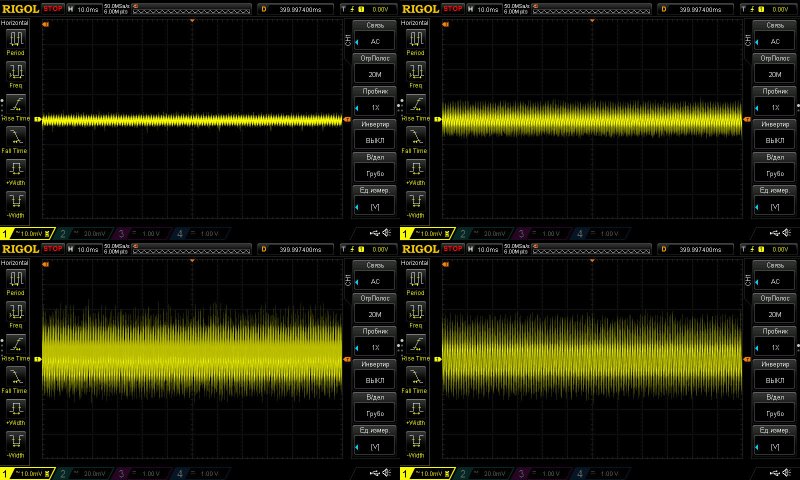

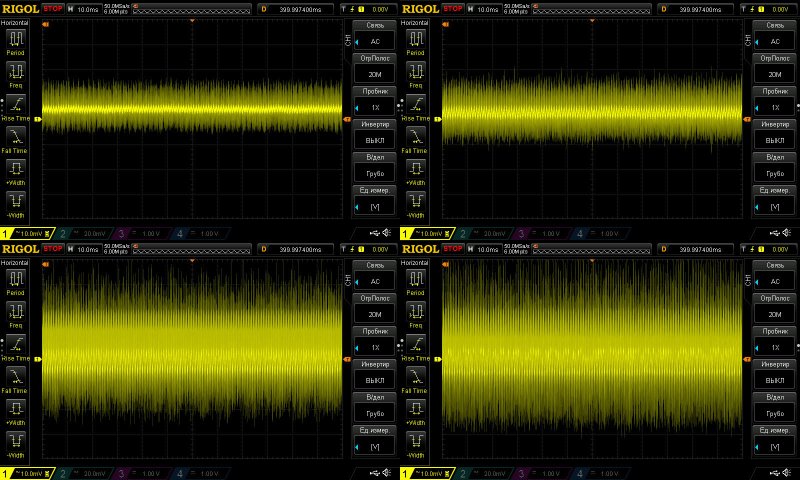

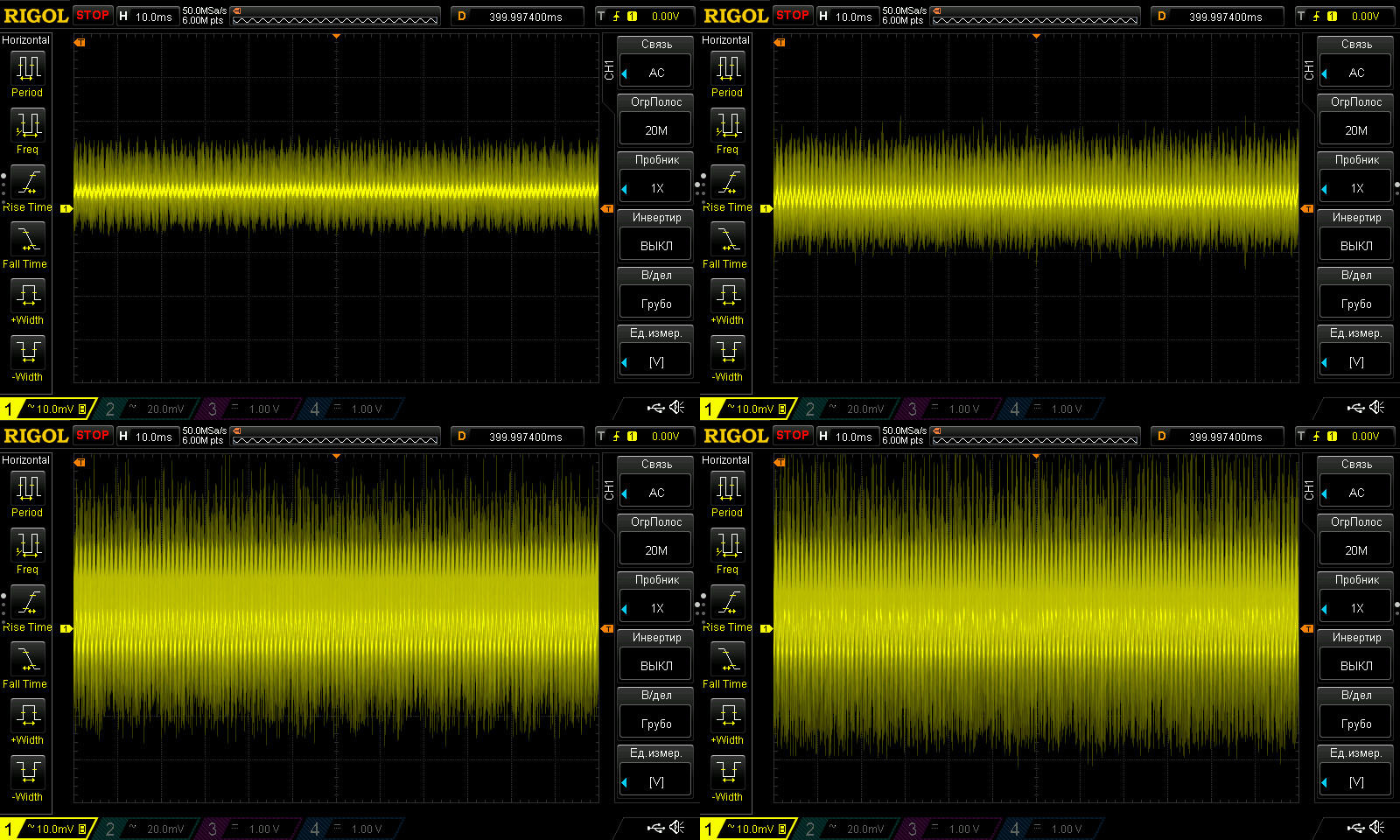

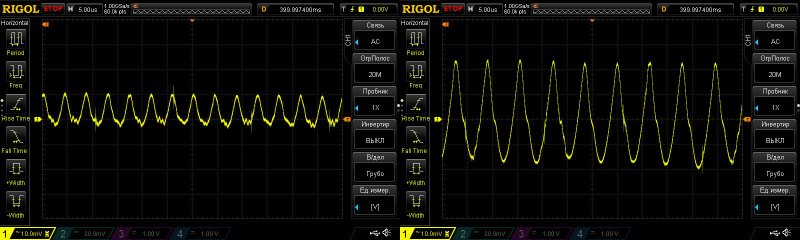

Этот тест я раньше не проводил, здесь я решил посмотреть НЧ пульсации. И хотя на мой взгляд здесь заметно гадит RD6030, а точнее его блок питания, но все равно можно оценить что вообще творится.
Режимы немного другие, без нагрузки проверять не видел смысла, потому проверял при токах 3, 6, 12 и 18А, выходное напряжение 12 вольт. И также заметно, что наиболее "насыщенная" картинка при 12 ампер токе.



Те же токи нагрузки, но напряжение 48 вольт. Сложно сказать, шумит однако, но по большей части этот шум из-за "иголок", а они легко давятся даже просто проводами, зато видно что здесь также пульсации повыше при токе 12А, как на мой взгляд.



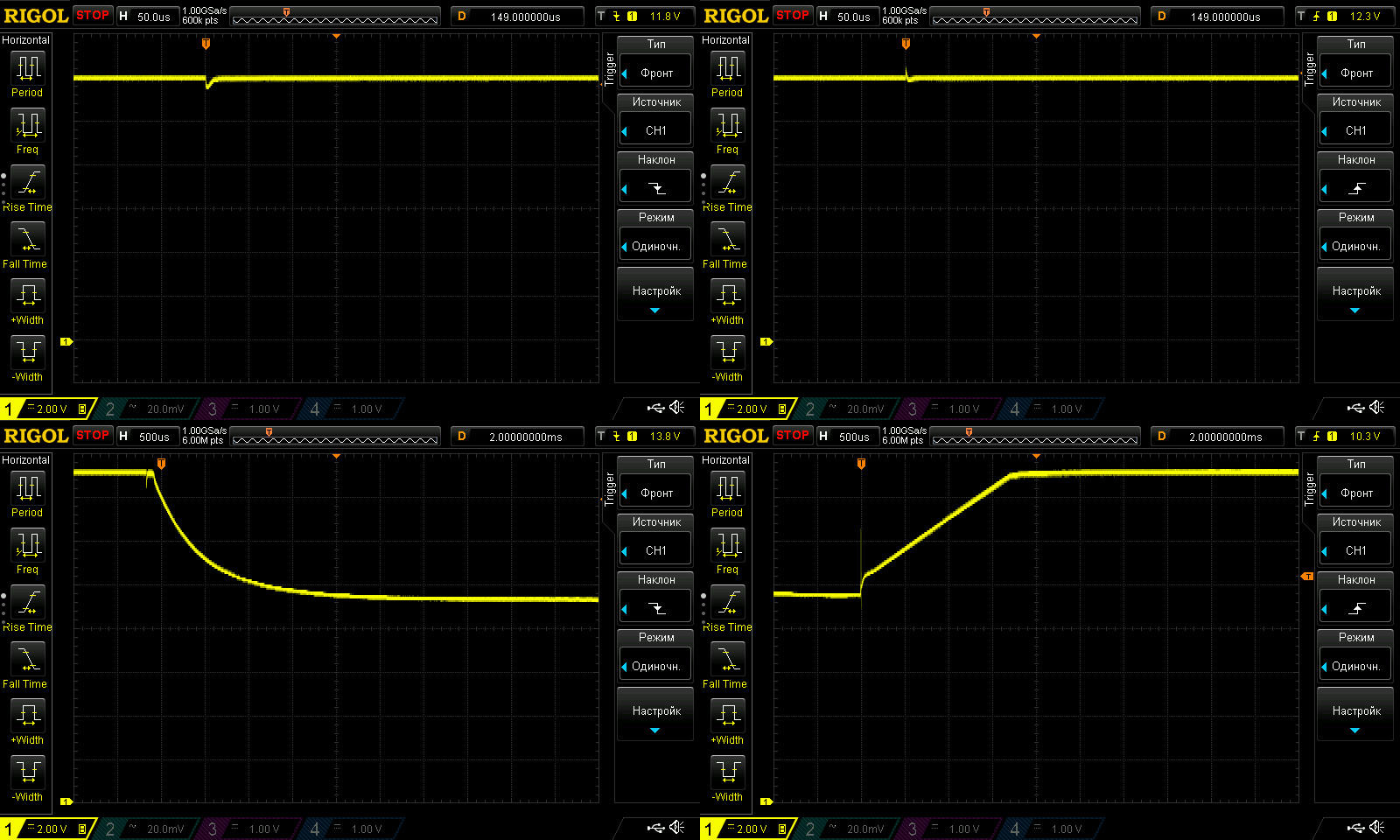

Тест седьмой, переходные характеристики

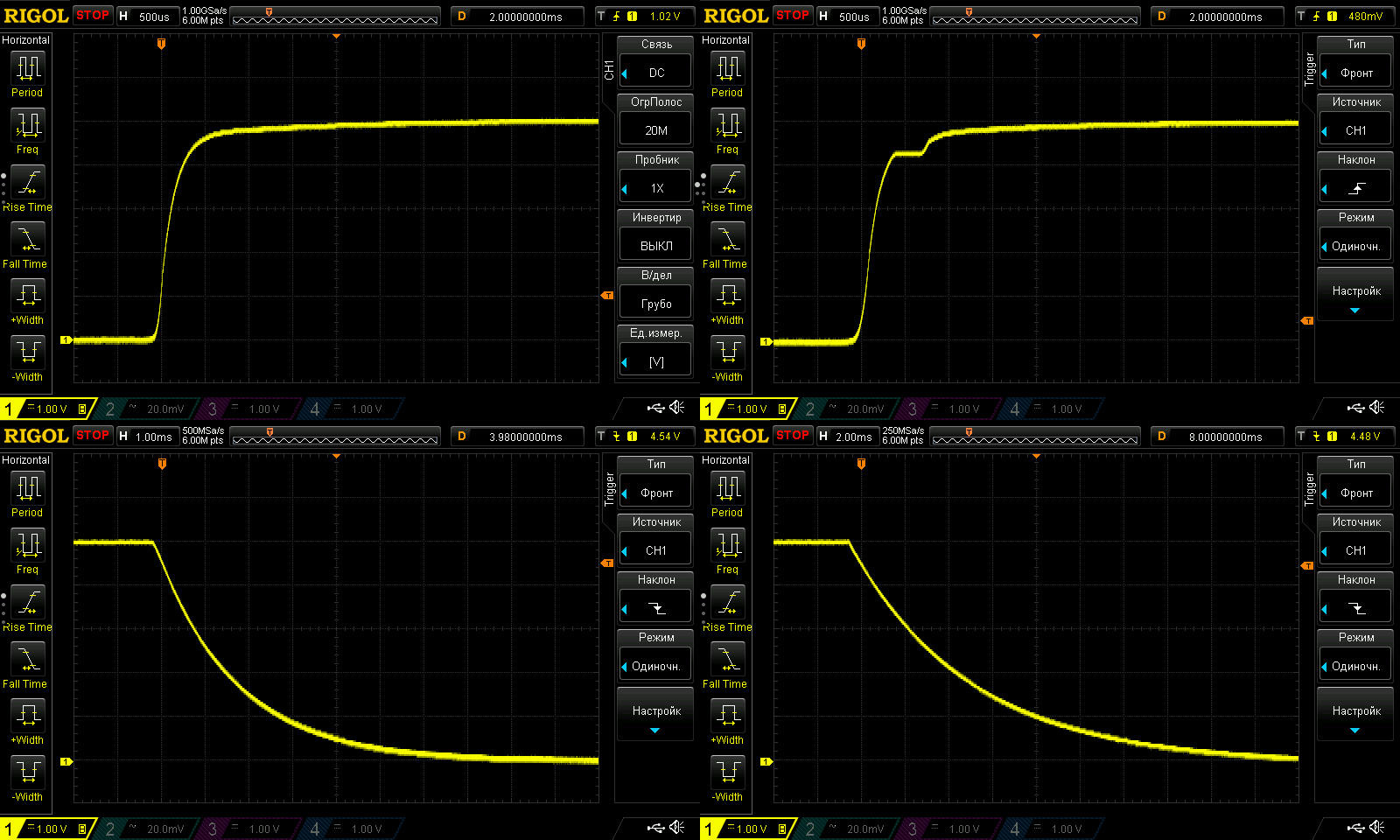

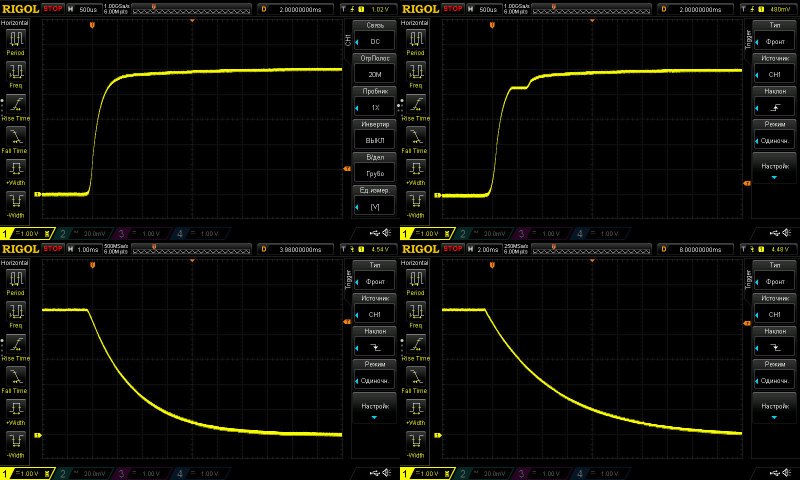

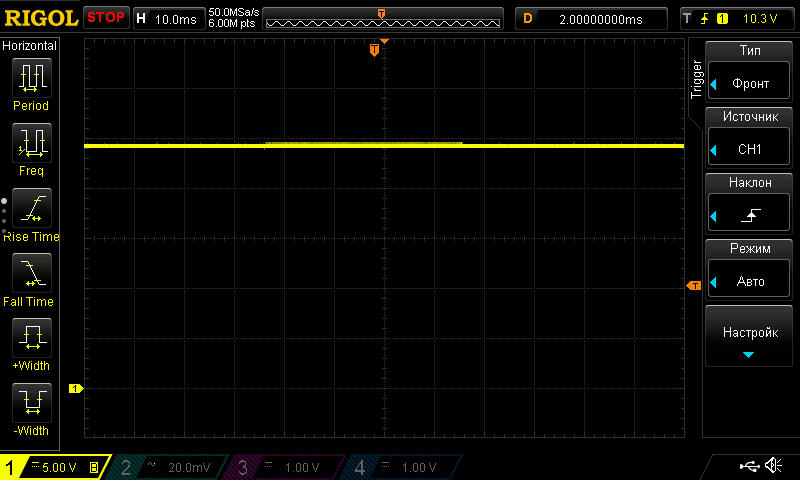

Для начала подача и снятие 5 вольт на выходе без нагрузки. Пришлось немного изменить методику:
1, 2. Подача 5 вольт, но слева установлен ток 1 ампер, а справа 18 ампер, видно что на правом скрине появилась ступенька, иногда она проскакивала и при установленном токе 1 ампер, но крайне редко, если установить 18А то она есть всегда.
3, 4. Снятие напряжения с выхода, здесь ступеньки не появлялись, но вот если присмотреться, то можно заметить, что на втором скрине выключение занимает примерно в два раза больше времени, что подтверждает две вещи - конденсаторы подключаются параллельно выходу, делают это они в зависимости от установленного тока, а не от выходного. Т.е. если вы накрутили 3 ампера, то емкость будет по минимуму, если выставили 18А, то по максимуму.

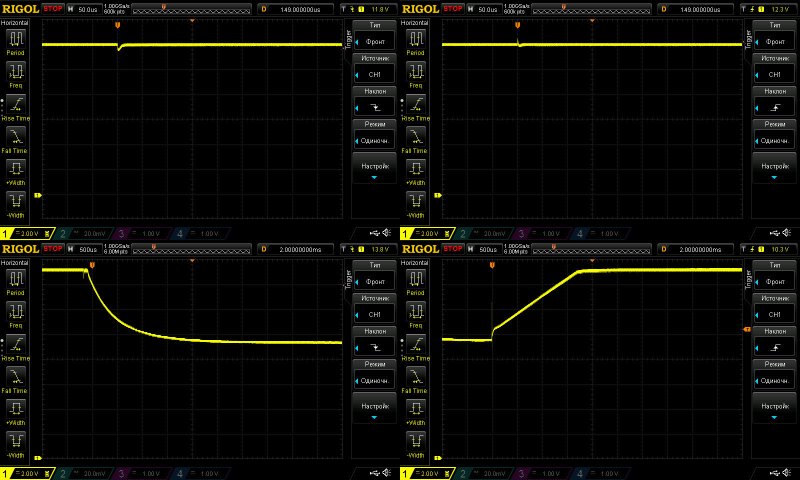

1, 2. подключение и отключение дополнительной нагрузки. На выходе БП 12 вольт, постоянно подключен резистор 30 Ом, параллельно ему подключался резистор 3.3 Ома, соответственно здесь реакция на перепад тока 0.4-4А и 4-0.4А. в общем без претензий.
3. Переход из режима CV в режим CC, напряжение 15 вольт, ток нагрузки 4.5А, выставлено ограничение 3А.
4. То же самое, но обратный переход, из CC в CV/

Как по мне, то нормально.


"Паяльниковый" тест, по сути подключение/отключение активной нагрузки, а точнее, жала Т12 при напряжении 12 вольт и здесь у меня вообще нет нареканий.

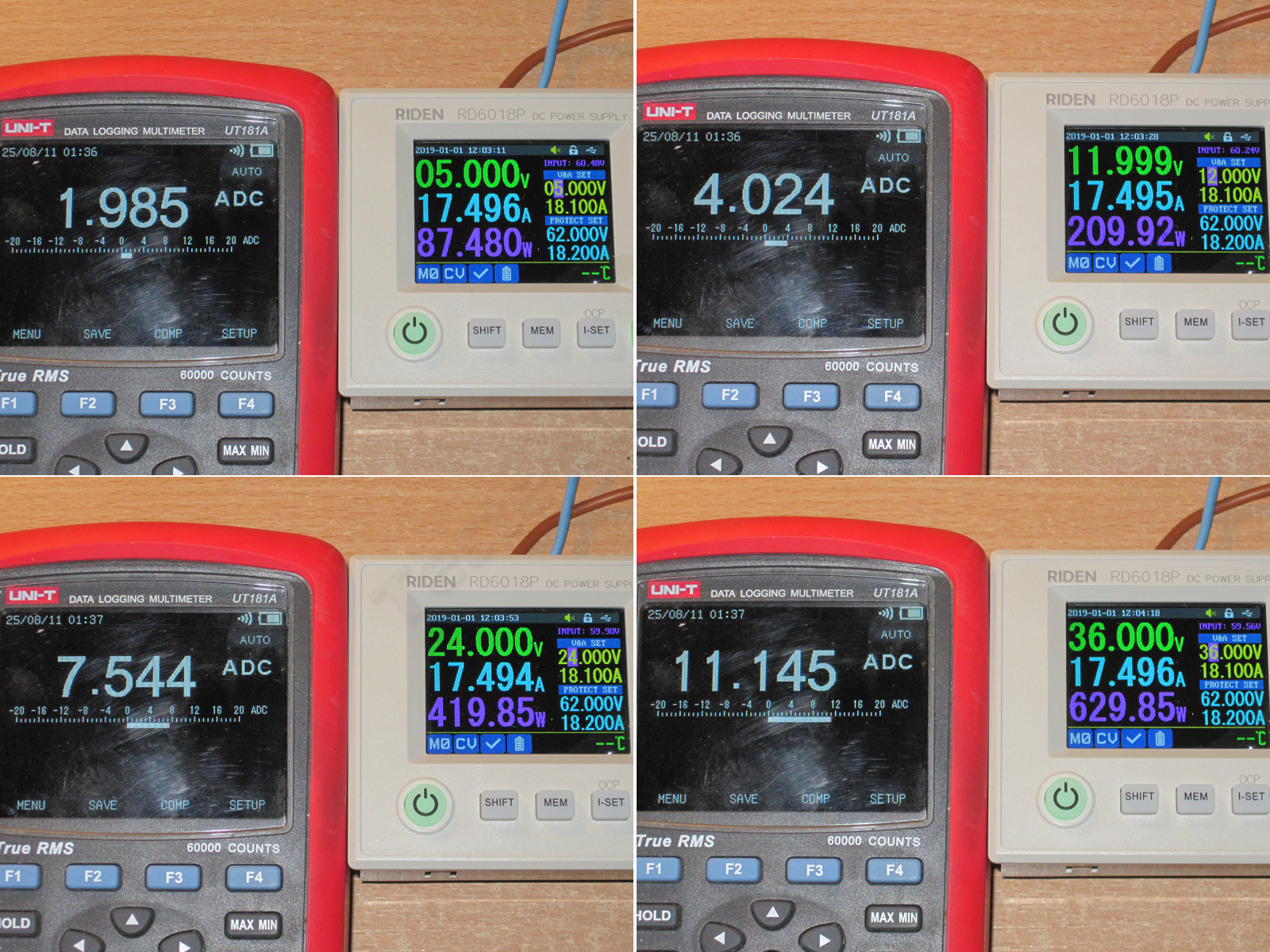

Тест восьмой, оценка КПД преобразователя.
Проверял при входном около 60-61 вольта, ток 17.5А, напряжение на выходе 5, 12, 24 и 36 вольт.
Получилось -
Выходное напряжение — КПД — потери (КПД и потери 6012Р и 6006Р)
5 Вольт - 72.9% - 38.6 Вт — (63.5% - 34.9 Вт, 60.0% - 20.1 Вт)
12 Вольт - 86.6% - 32.5 Вт — (79.6% - 36.7 Вт, 78.3% - 20.0 Вт)
24 Вольта - 92.9% - 32.0 Вт — (87.9% - 39.35 Вт, 87.7% - 20.27 Вт)
36 Вольт - 94.9% - 33.9 Вт — (91.7% - 38.68 Вт, 91.6% - 19.84 Вт)
48 Вольт - не проверялось - (94.1% - 36.1 Вт, 93.8% - 18.9 Вт)
60 Вольт - не проверялось - (95.5% - 34.06 Вт, 94.6% - 19.1 Вт)

Для сравнения результаты обычных версий 6018 и 6012, потери выше раза в полтора-два, заметно.
5 Вольт — 83.3% — 18.07 Вт (80.6% — 14.47 Вт)
12 Вольт — 92.0% — 18.6 Вт (90.7% — 14.7 Вт)
24 Вольта — 95.8% — 19.13 Вт (94.8% — 15.57 Вт)
36 Вольт — 97.2% — 18.12 Вт (96.8% — 14.36 Вт)

48 и 60 вольт не проверял, но в целом картина уже понятна и любопытна, дело в том, что КПД выше во всех протестированных режимах, а потери даже меньше чем у 6012Р, хотя и больше чем у 6006Р, честно говоря я ожидал что потери будут выше чем у 6012Р.
В общем приятно.



Тест десятый, оценка нагрева.
Здесь я подал на вход 61 вольт (ну и что-то упало на проводах), выставил на выходе максимальное напряжение которое преобразователь еще стабилизировал и нагрузил током 17.5А, по итогу имел 927 ватт выходной мощности. Максимальная заявленная 60х18=1080 ватт, максимальная реальная 61х18.1=1104 ватта, в любом случае я был не сильно далек. Можно конечно было поставить этот преобразователь вместо моего 6030, БП там на 1500 ватт и прогнать по полной, но это было не сильно удобно делать, а результат вряд ли бы сильно отличался.

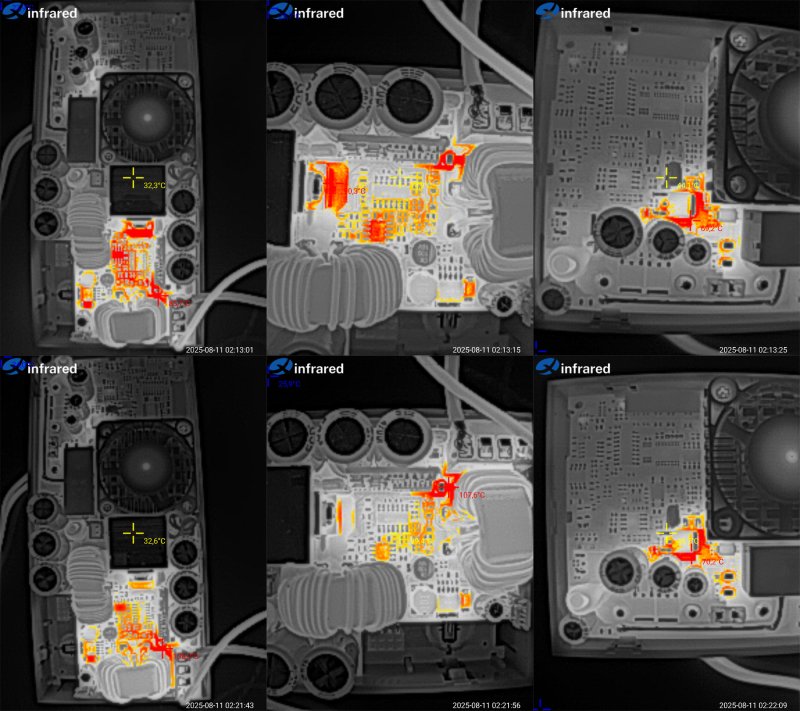

Термофото примерно через 5 минут после начала теста (вверху) и спустя еще 10 минут (внизу).
Из компонентов с явно высокими температурами отмечу два, транзистор, который стоит на большом радиаторе и входной предохранитель, температура первого около 90-95, второго около 108 градусов.



Тест одиннадцатый, дополнительный, измерение падения напряжения на линейном регуляторе.
Проверял в четырех режимах, при 5 и 40 вольт выходного напряжения, а также при 1 и 17А тока нагрузки.
При малом токе падение стабильно, при большом постепенно увеличивается, а фиксировал напряжение когда рост напряжения заметно снижал темп.
1, 2. 5 вольт 1 и 17А
3, 4. 40 вольт, 1 и 17А.

Должен сказать что потери на регуляторе получаются довольно приличными, на максимальном токе около 20 ватт, но с другой стороны, чем меньше на нем потери, тем меньше будет запас по регулировке.



Для скачивания программы зашел на страницу товара, но там обе ссылки вели на приложение для смартфона, потому зашел на страницу версии МАХ, там ссылка была правильная.

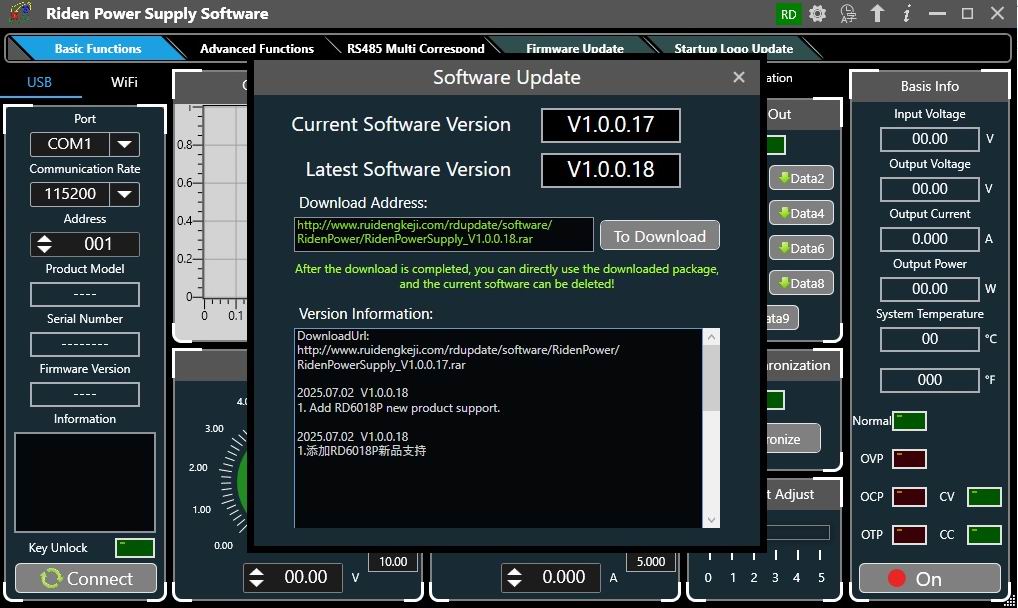

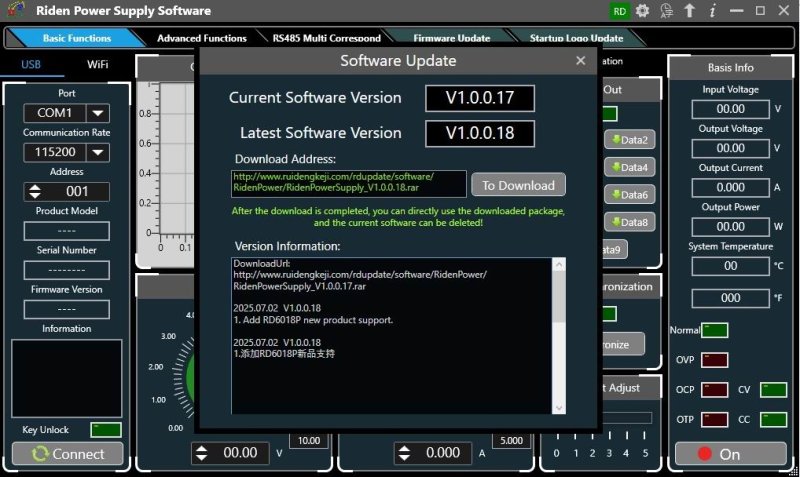

При первом запуске ПО уведомило что есть более новая версия, качаться почему-то не хотела, скачал ее уже потом, хотел заменить скриншоты, но разницы вообще не увидел.

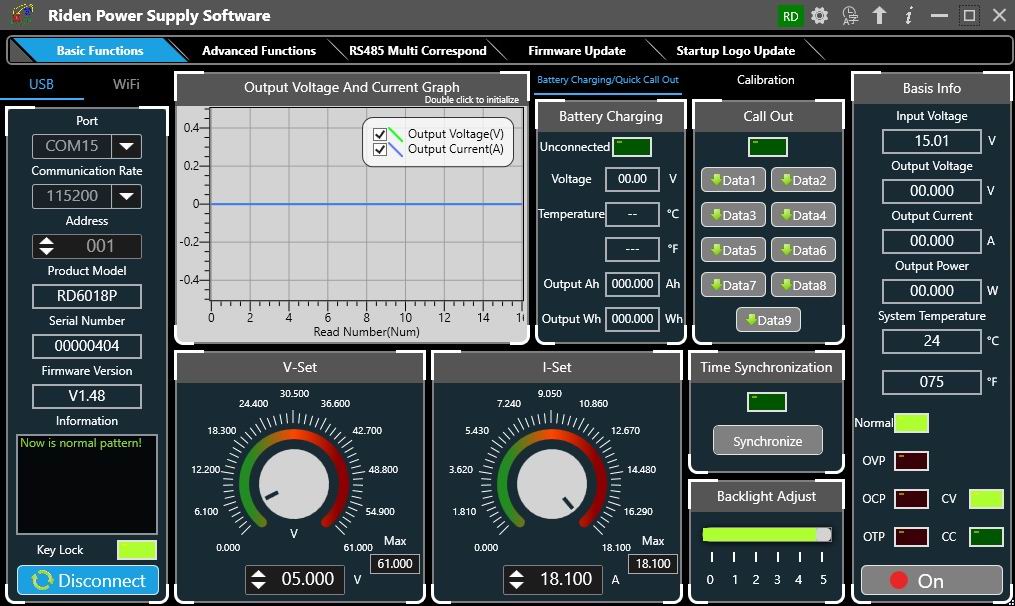

По сути здесь важны два экрана, главный, из которого идет управление и контроль всех функций. Кстати, у 6012Р внизу был выбор 6/12А, здесь такого выбора нет, что еще раз говорит отом, что преобразователь всегда работает в одном режиме.

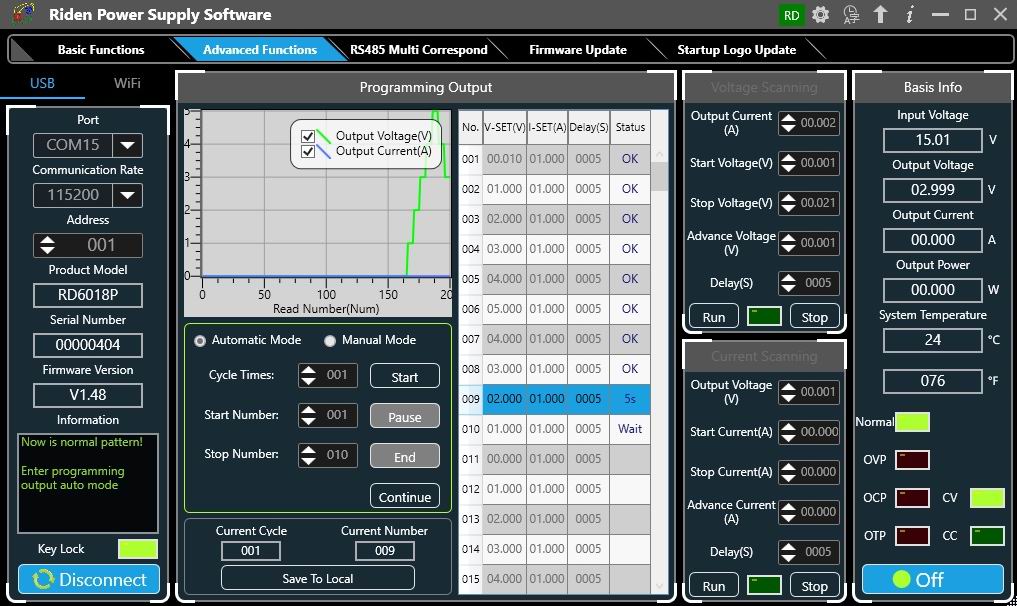

И дополнительный, где есть управление программируемыми сценариями работы, по моему здесь также без изменений.



Выводы.
Ну собственно здесь сложно сказать что-то новое, да, пульсации немного повыше чем у версии RD6012P, но и мощность в полтора раза больше.
Один диапазон работы как по мне больше помогает, чем мешает, хотя с другой стороны, возможно кому-то его будет не хватать.
Порадовало то, что у производителя получилось поднять ток и мощность в полтора раза, но при этом и КПД получить больше чем у предыдущей версии гибридного варианта, это значит что инженеры идут не только по пути увеличения мощности, а и улучшения схемотехники и элементной базы.
точность установки напряжения на отлично, поддержания напряжения в зависимости от нагрузки также на отлично, точность установки тока скорее на очень хорошо, по диапазону 10-18А мне сложно судить, потому как клещи не дают достаточно точный результат.

Субъективно, модуль весьма интересный, хотя справедливости ради я не знаю задач, для которых нужна именно эта модель и недостаточно RD6012P.
Например у меня три блока питания, для мелких частых работ RD6006P, для грубых RD6030 (очень жду 6036), но есть еще RD6012P, так вот им я пользуюсь реже всех, он скорее "на подхвате", вдруг не хватит других.
Речь о том, что RD6018P весьма неплохой, но имеет ли смысл именно гибридник такой мощности. Хотя с другой стороны, если вас не смущает некоторая разница в цене с обычной версией, то я бы лучше взял именно гибридный, а не обычный, просто потому что он имеет меньше пульсации, быстрее скорость реакции, но ниже КПД и выше потери, раза так в полтора-два.

На этом пожалуй пока всё, надеюсь что было полезно, ну и как обычно буду рад вашим комментариям.
