В сентябре я выкладывал обзор RFID брелоков, подошла очередь выложить обзор на то, с чем эти брелоки часто используются.
Кому интересно, заходите.

Обычно в работе я применяю либо самодельные считыватели, либо продающиеся у нас в оффлайн магазинах, но захотелось попробовать чего то более экзотического.
На самом деле все оказалось не так просто, как я изначально думал, но об этом я напишу позже, а сейчас как всегда стандартная часть многих обзоров, куда же без нее :)

Упакован считыватель в небольшую картонную коробочку, какая либо полиграфия отсутствует, написано только что это RFID reader и что он работает в стандарте ID.
В общем такой себе профессиональный девайс, никакого гламура на упаковке, впрочем там он не особо и нужен.

RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)

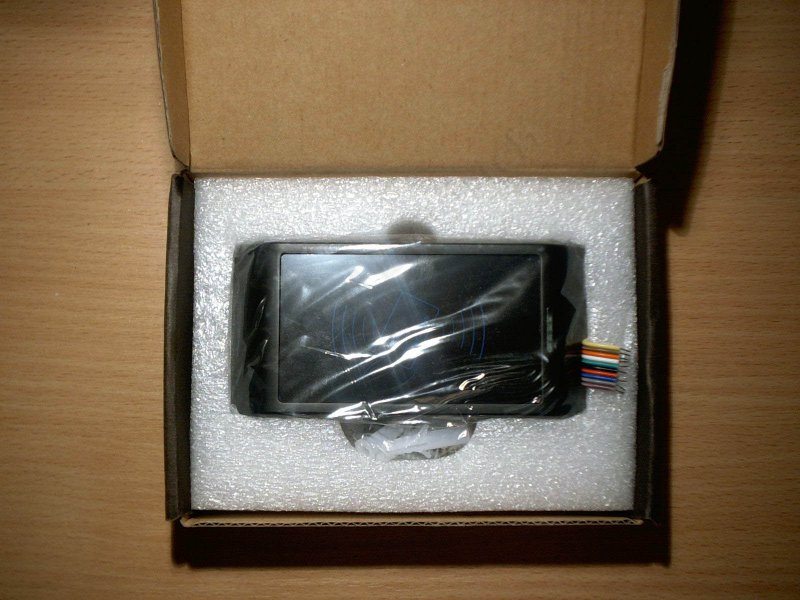

Внутри в поролоне находится сам считыватель, а так же все, что к нему необходимо.

RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)

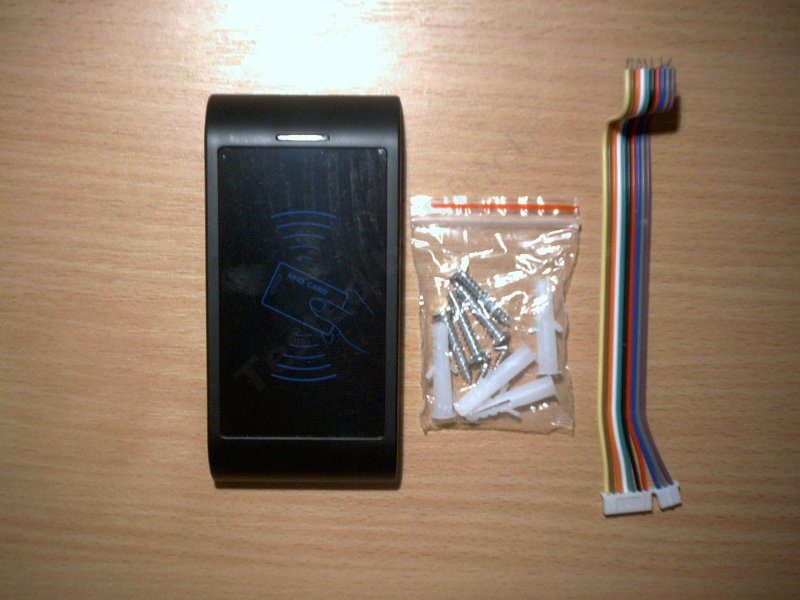

Вернее я сначала думал, что там все, что необходимо, но как видно на фото, инструкцию к нему положить забыли. Впрочем представитель магазина мне без проблем её выслал по электронке, но на всякий случай я ее вложил в архив для скачивания, в конце обзора.

RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)

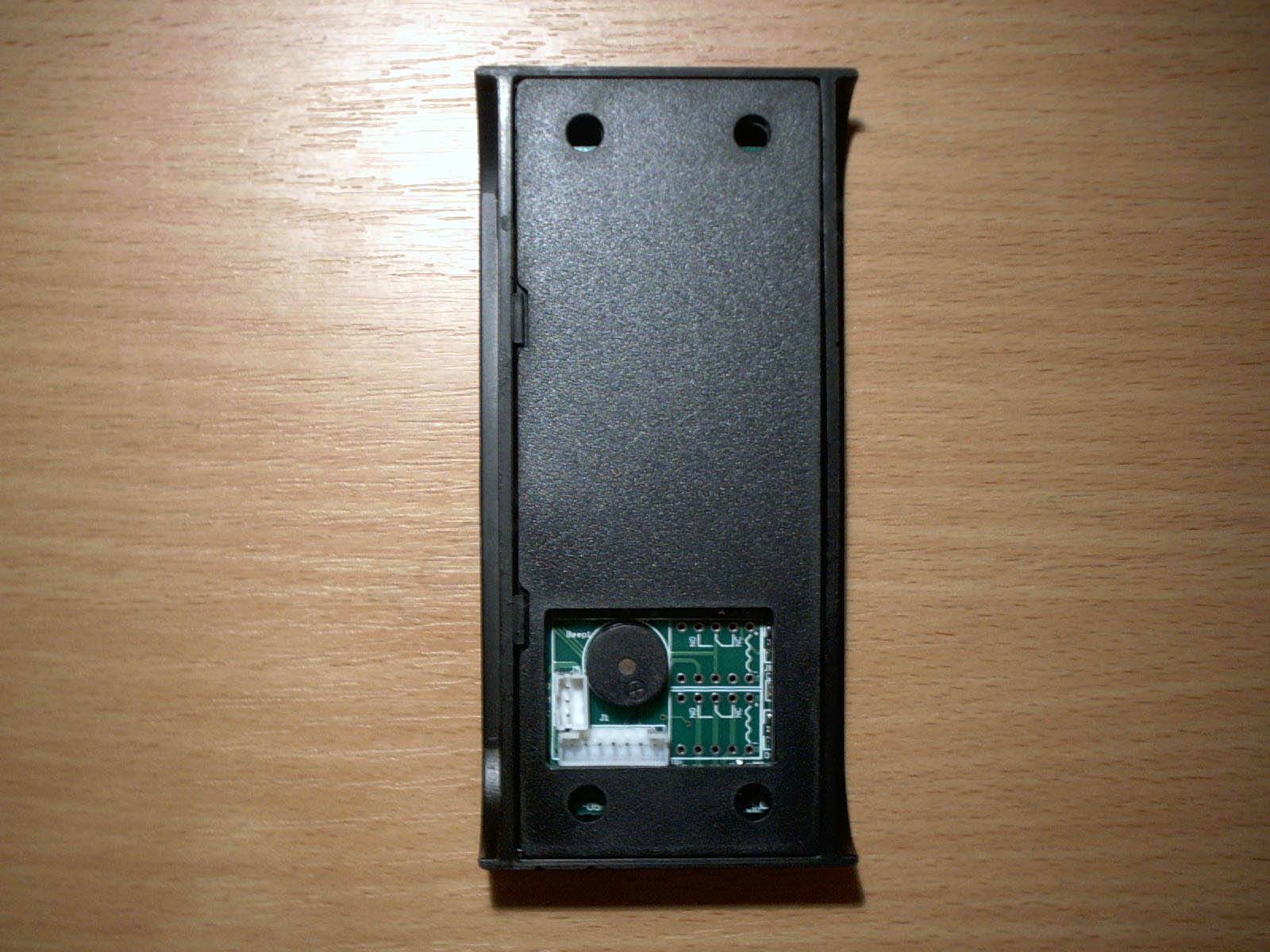

Сзади ничего особенного, крепежные отверстия на крышке, сама крышка по одной стороне вставлена в пазы (слева), по другой находятся защелки (справа).
Так же сзади находятся разъемы и пищалка (довольно громкая, пришлось заклеить ее изолентой).

RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)

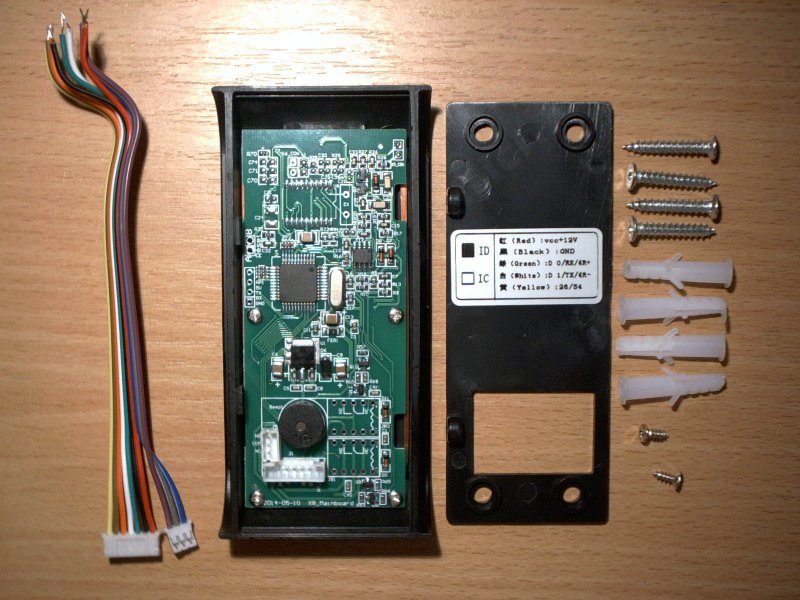

Изнутри присутствует наклейка распиновки основных контактов.
Опишу здесь.
Красный — Питание 12 Вольт
Черный — Общий провод
Зеленый — Данные 0
Белый — Данные 1
Оранжевый — На плате подписан как BL1
Коричневый — На плате подписан как BL2
Желтый — Выбор режима работы, Wiegrand 26 или 34 (длина кода), по умолчанию используется 26.

Сигналы BL1 и BL2 мне пока непонятны, при касании пальцем этих проводов, считыватель включает зеленый светодиод и пищит двумя длинными и тремя короткими сигналами, буду разбираться, что это вообще такое.

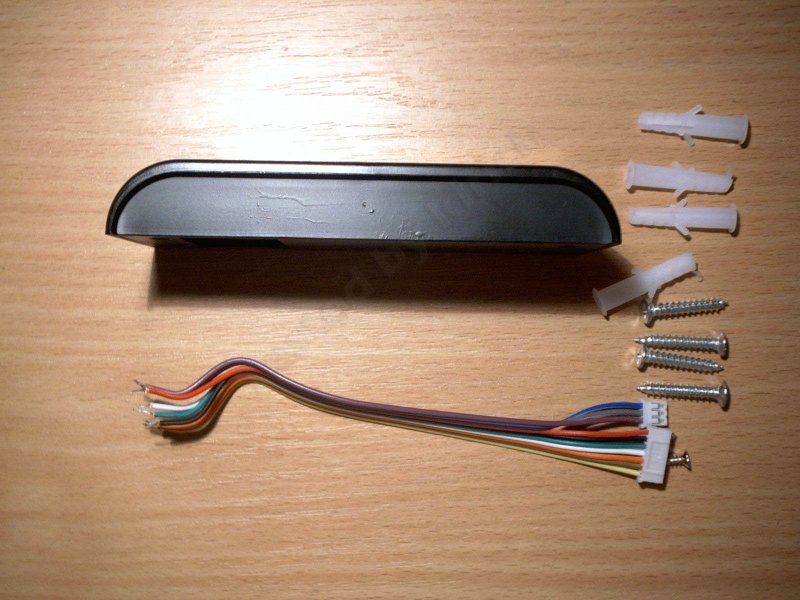

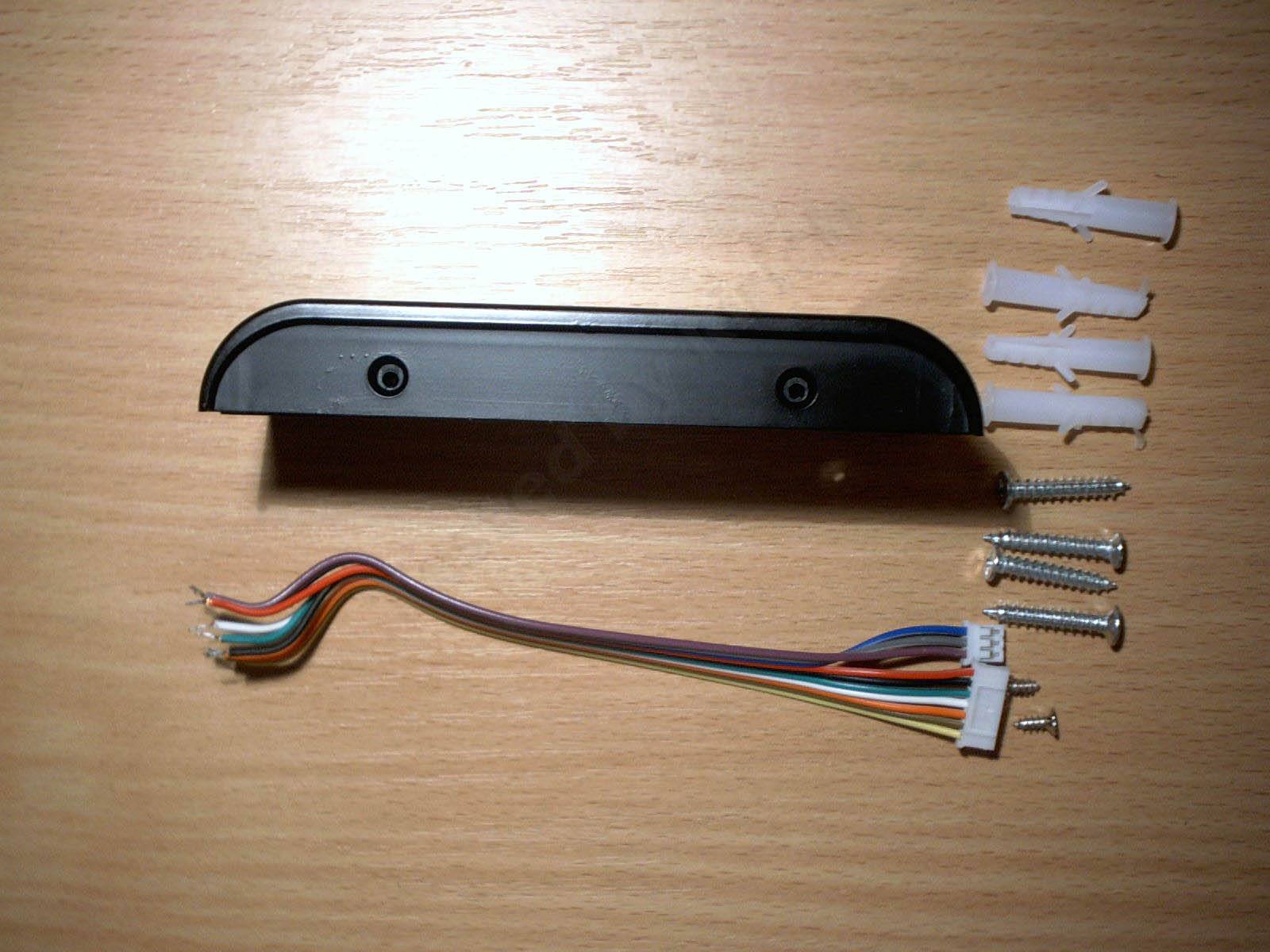

В комплект так же входят четыре пластиковых дюбеля, четыре шурупа к ним (обычно я ставлю свои, родные мне не нравятся), два маленьких шурупика, для фиксации передней панели к дну.
Кабель длиной 140мм с разъемами.
На кабеле так же есть разъем и три провода NC, COM, NO, но в данном считывателе они не используются.

RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)

На левой боковине находятся отверстия для двух шурупов.
К слову, мне не совсем понравилось отсутствия каких либо декоративных заглушек сбоку, с ними выглядело бы аккуратнее.

RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)

Справа ничего нет, просто боковина.

RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)

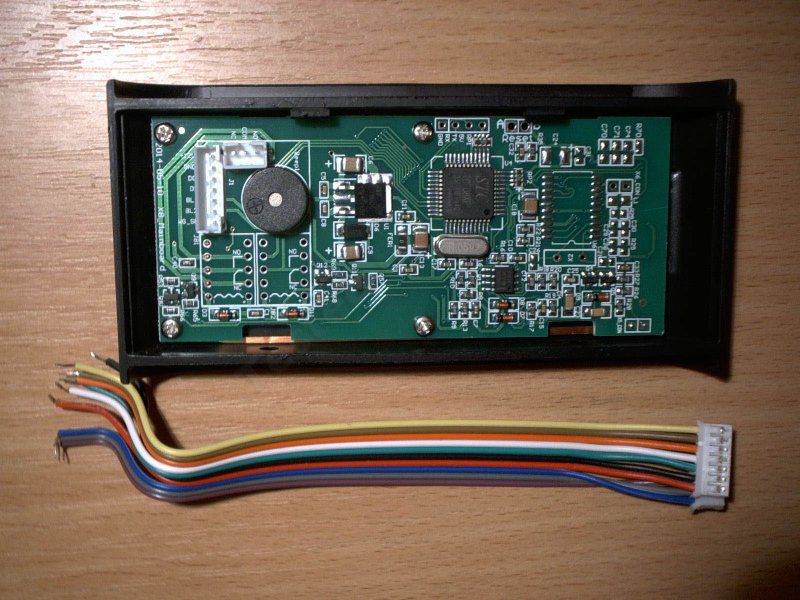

Внутри находятся основные компоненты данного считывателя.
Разъемы, место под установку двух реле (одно понятно зачем, но зачем второе — загадка), стабилизатор питания 78M05, операционный усилитель LM358 (используется в схеме антенного узла), ну и процессор 10F08XE.
Так же присутствует свободное место для установки еще одной микросхемы, об этом чуть дальше.
Качество сборки и самих используемых компонентов на твердую 5, такое чувство, что ковыряешь дорогое промышленное устройство (есть такой опыт). Даже нет никаких электролитов, вместо них стоит ёмкая керамика.

RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)

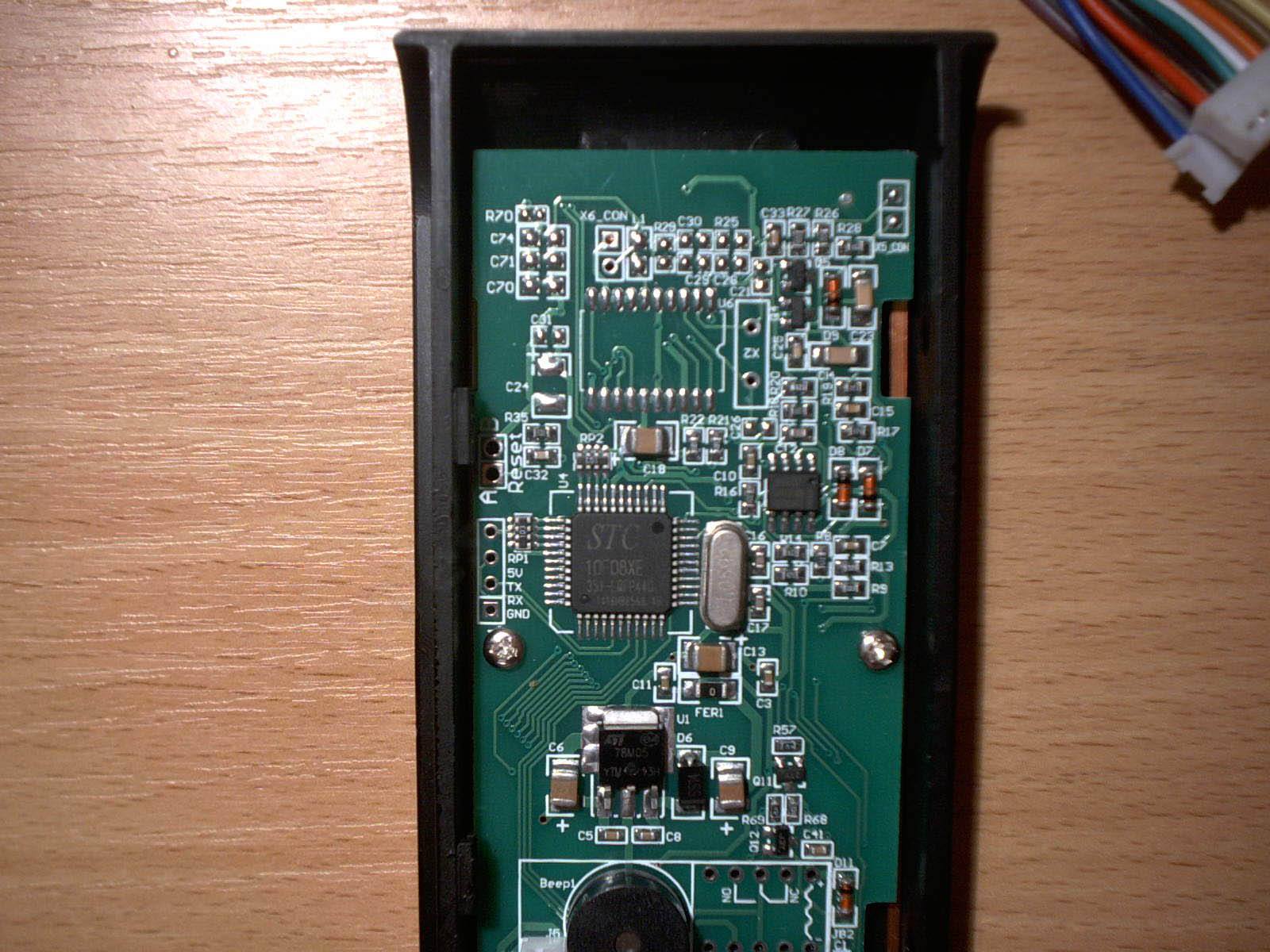

Плата немного под другим ракурсом.

RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)

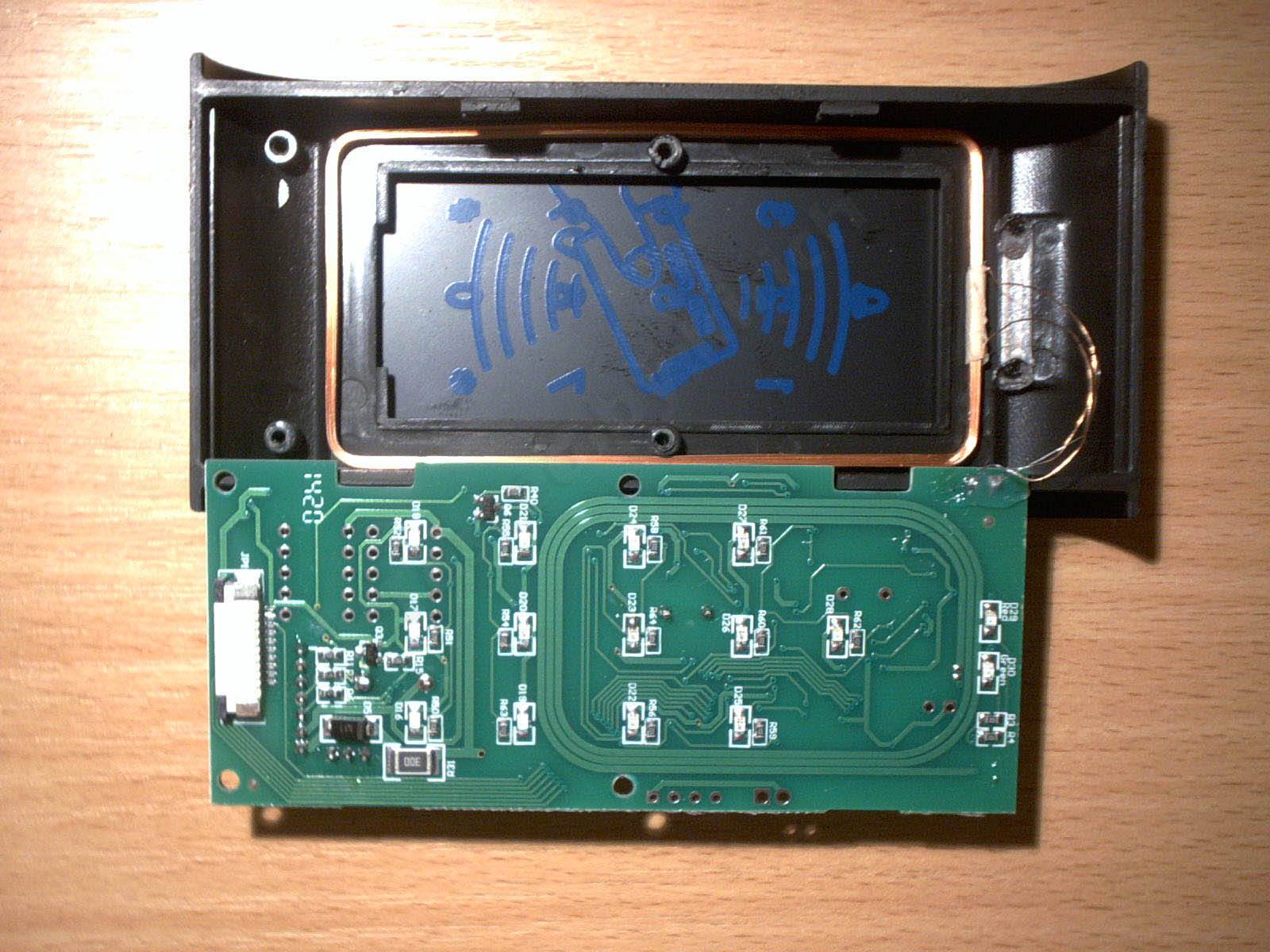

Если отвинтить плату, то становится видно переднюю панель, панель видимо сделана универсальной, впрочем как и сама плата. просматриваются пиктограммы значка звонка, цифровой клавиатуры, и пиктограммы RFID.
На плате видно разъем, исходя из наличия пиктограмм цифровой клавиатуры, думаю, что это разъем для ее подключения.
Так же на плате видно печатную антенну. Я выше писал о пустом месте для еще одной микросхемы, судя по инструкции, есть версия такого считывателя но на 13МГц, так вот антенна и недостающая микросхема это именно для этой версии считывателя.

RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)

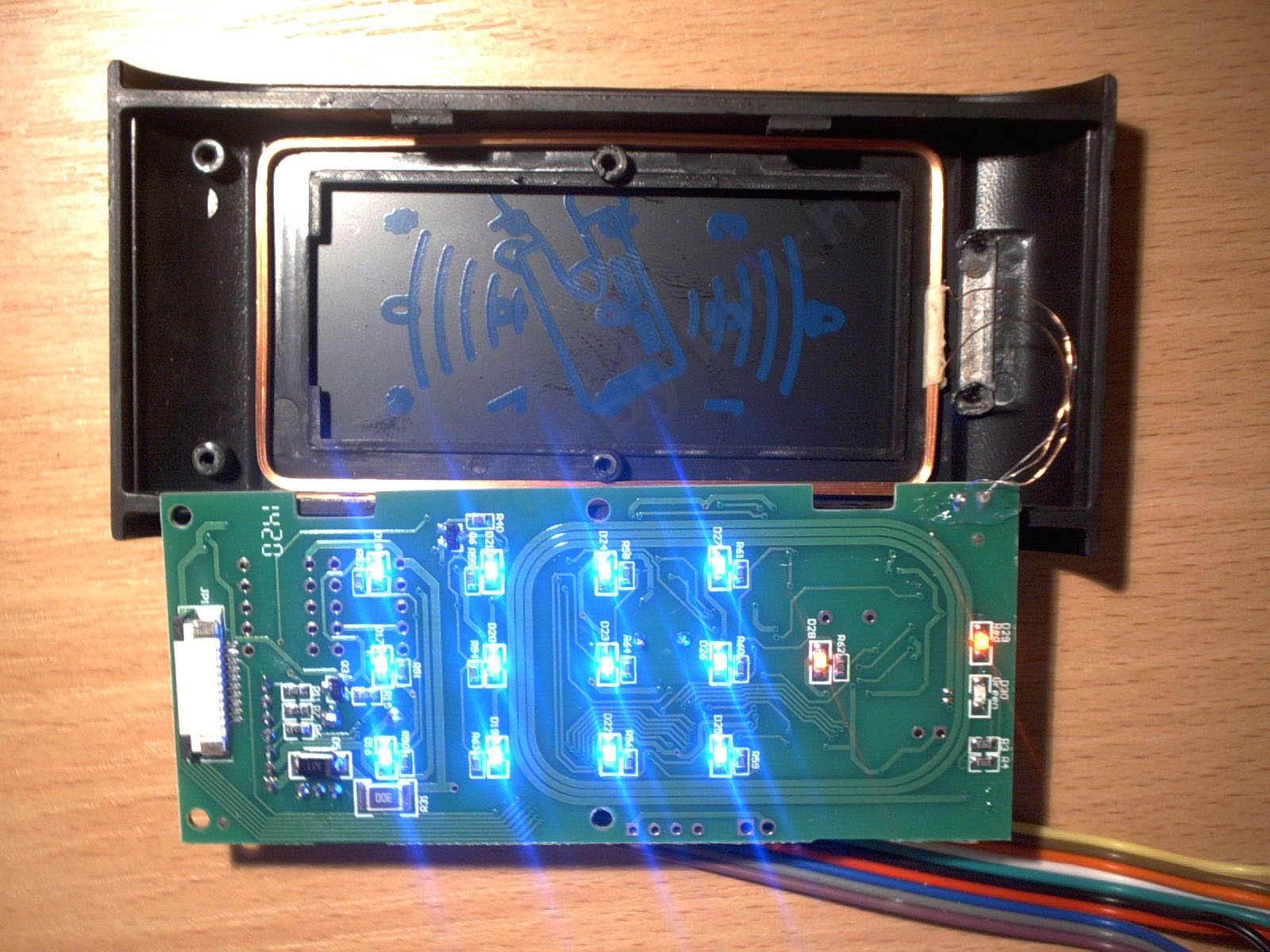

Так же на плате расположены 15 светодиодов, 12 синего цвета, для подсветки передней панели, 1 красного для подсветки пиктограммы звонка, 2 зеленый+ красный для индикации срабатывания считывателя.
Вообще светодиоды меня немного удивили, меня не покидало ощущение, что данная плата используется одна для очень разных вариантов считывателя, причем производитель даже не заморачивался с экономией, так как на плате присутствуют элементы, которые в данном считывателе и не нужны совсем.

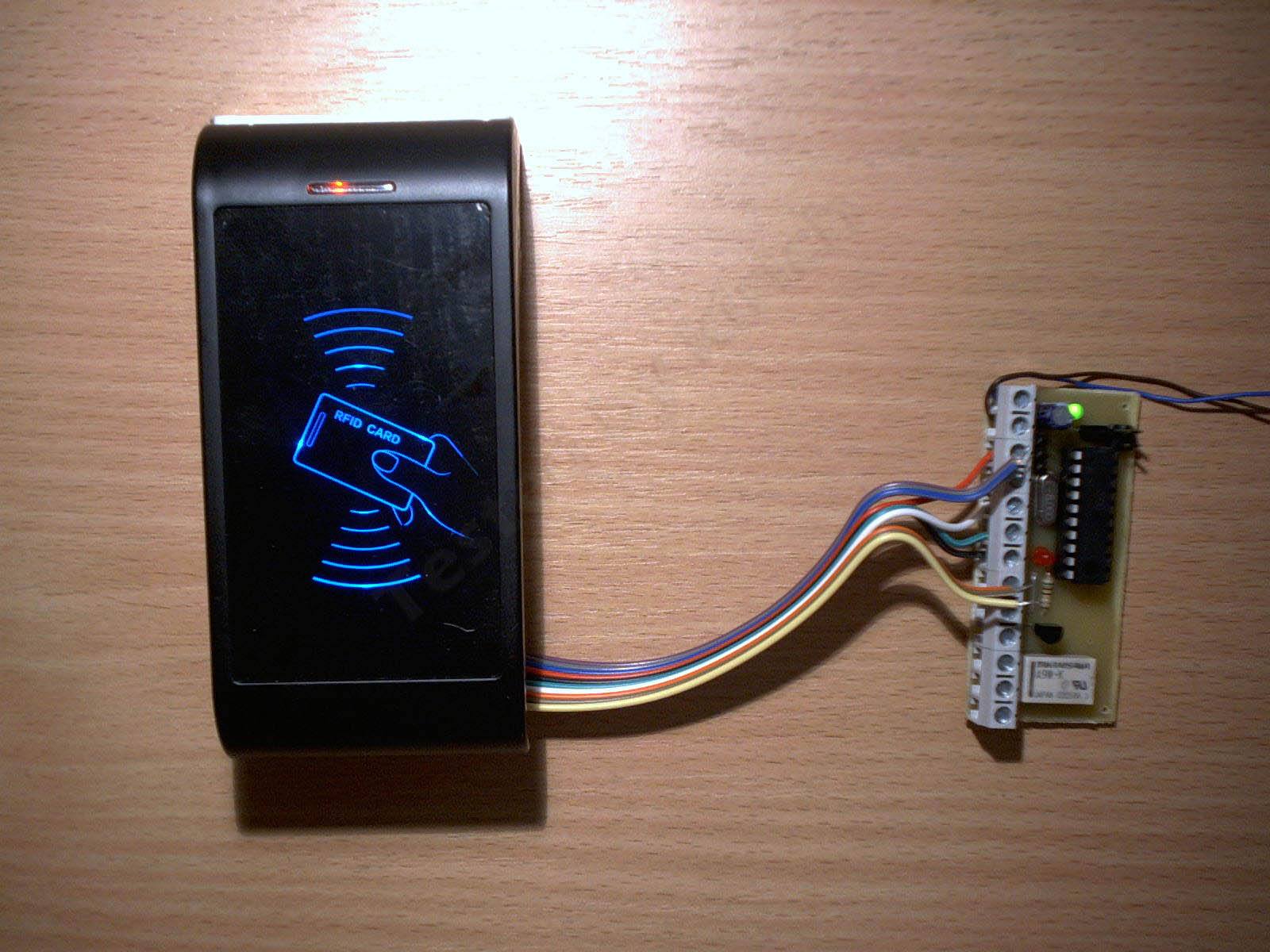

На фото светодиоды кажутся очень яркими, но на самом деле при одетой передней панели смотрится очень аккуратно.
Для меня осталось загадкой, как пиктограммы. которые есть изнутри, отсутствуют снаружи.

RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)

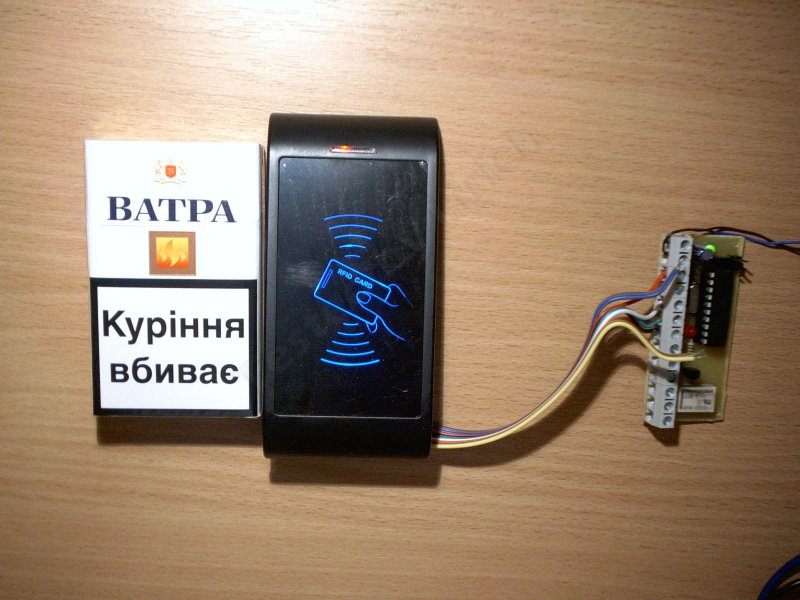

Фото с пачкой сигарет, для зрительного понимания размеров устройства.

RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)RFID 125 КГц считыватель или DIY, когда его совсем не ждешь :)

Резюме.
Плюсы.
Устройство работает.
Сборка отличная, но только для установки внутри помещения.
Весьма неплохой дизайн.

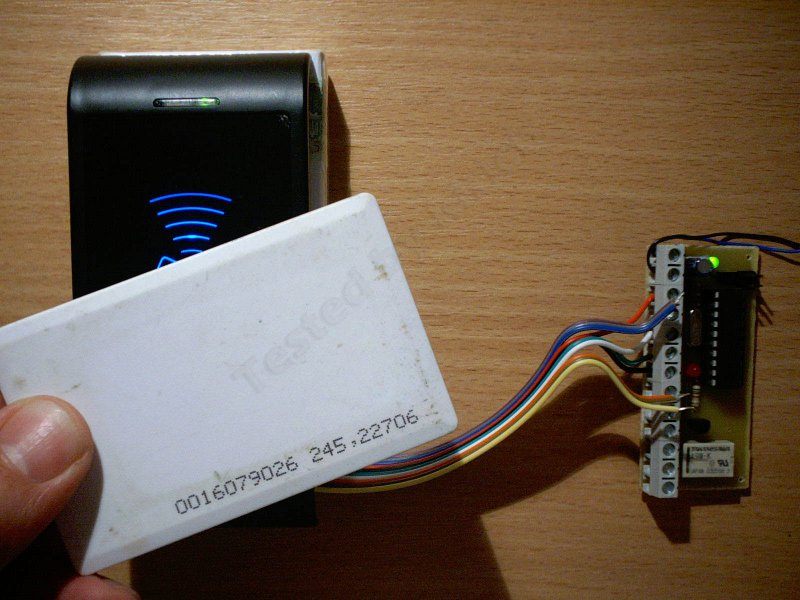

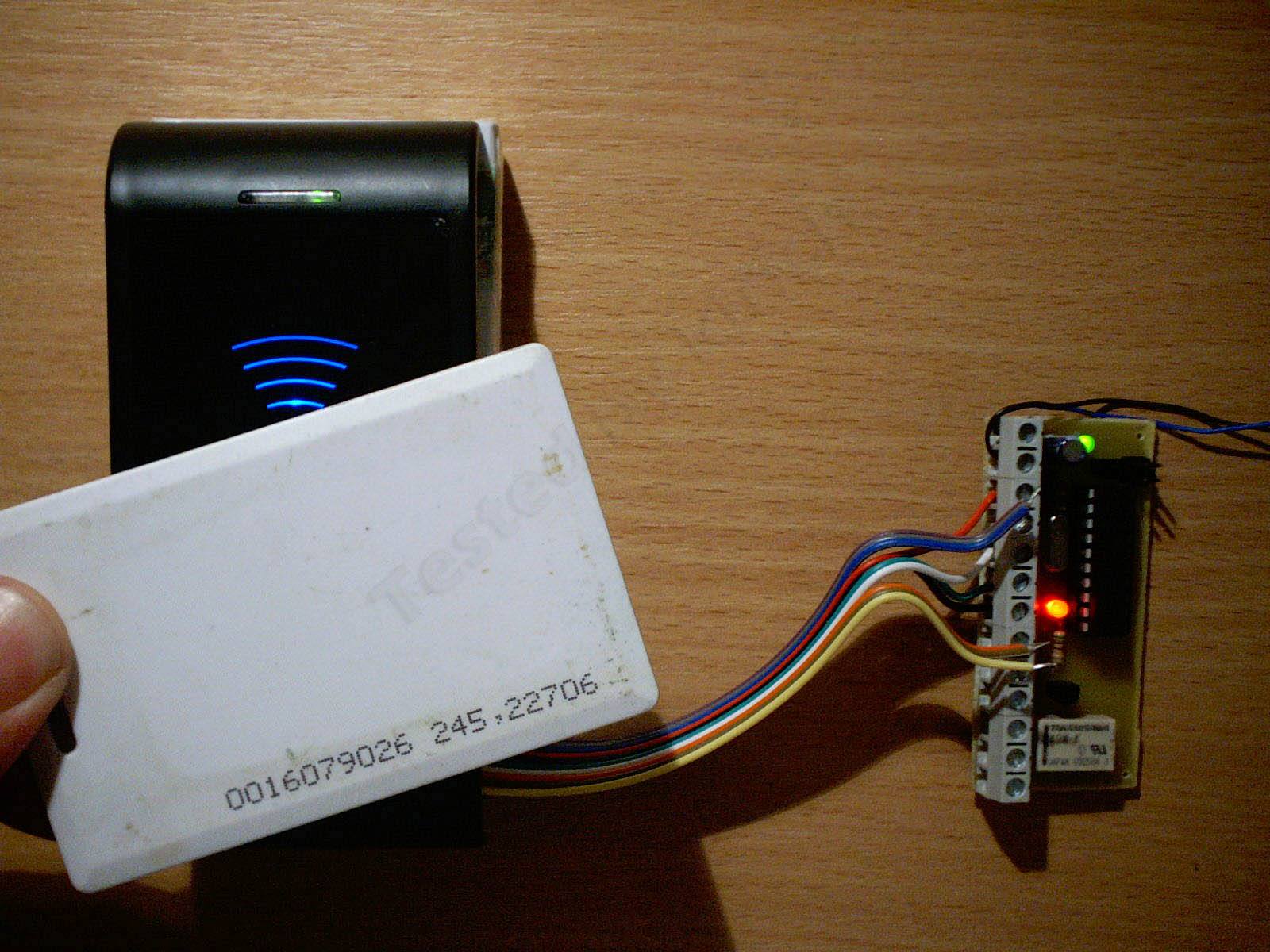

Дистанция считывания около 8-10см (брелок-карта), и быстрый отклик на карту.
Зная ценовую политику на данные устройства, считаю стоимость считывателя вполне гуманной.

Минусы.
Хотелось бы, что бы производитель придумал какие нибудь боковые декоративные заглушки, было бы гораздо аккуратнее.
Не очень распространенный интерфейс (если использовать просто с автономным контроллером).
Отсутствие полноценной инструкции (впрочем это я еще попробую исправить), кроме краткого описания.

Мое мнение.
Хоть я и ожидал немного не то, что получил, но тем не менее я остался доволен устройством.

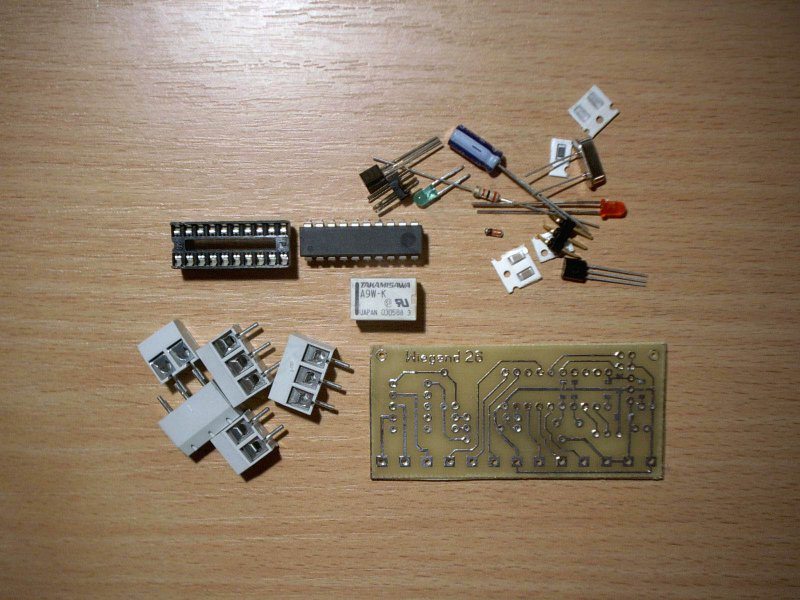

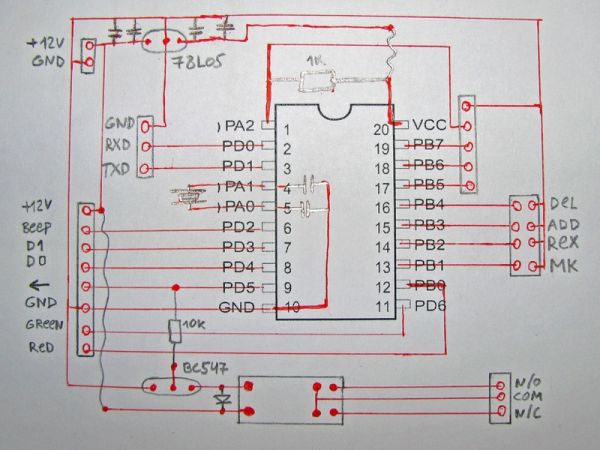

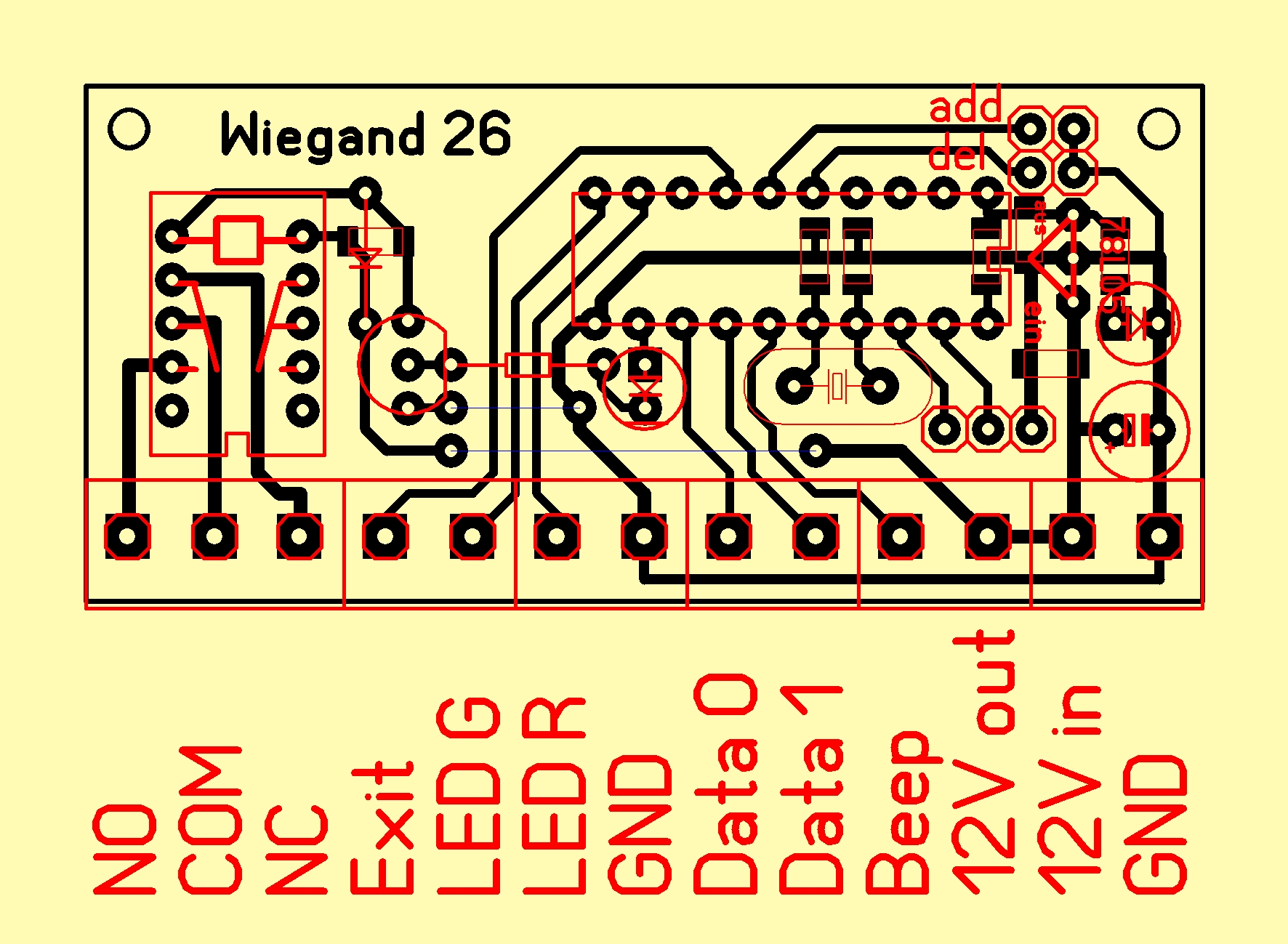

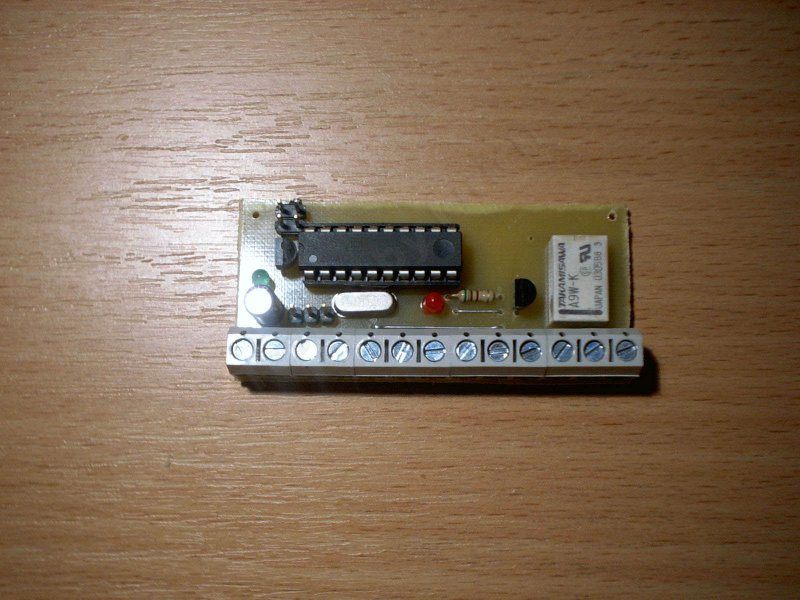

Параллельно я получил некоторый опыт работы с интерфейсом Wiegand, да и просто было приятно сделать что нибудь новенькое.
В общем вещь для тех, кто понимает что это и зачем оно нужно.

Обзор получился немного спонтанным и не таким, как я планировал его изначально, но я очень надеюсь, что он все таки принесет кому нибудь пользу.
А я от себя постараюсь раздобыть более подробную инструкцию и если получится, то выложу здесь. Может вдруг выяснится, что это все таки считыватель с контроллером и я просто что-то не понял.

Считыватель для теста и обзора был бесплатно предоставлен магазином EachBuyer.
