Вот я разобрался с еще одним преобразователем от Райдена и это RK6018, по которому обещают аж киловатт мощности и да, по моему в таком размере пока это рекорд, посмотрим, пощупаем, протестируем.

Напоминаю, чтобы быть постоянно в курсе новых тем в блоге, рекомендую подписаться на мой инстаграмм, где я буду выкладывать уведомления о всех новых темах и возможно писать просто о чем-то интересном - ссылка на аккаунт

Также подписаться на обновления и новые статьи можно в телеграм канале - https://t.me/KirichBlog Отмечу, что на канале открыта возможность обсуждения обзоров, статей, а также просто общения. рекомендую.

Как обычно, перед тем как перейти к непосредственно обзору, список протестированных изделий данной фирмы.
DPH5005
DPS8005
DPS5020
RD6006
RD6012
RD6018
RD6006P
RD6012P
RD6024
RK6006
Корпус и блок питания к RK6006
RD6030
Силиконовые накладки на корпус
Комплект кабелей RD 25A
Модуль RS485 с гальванической развязкой, для подключения преобразователей серии RD60хх
RD6018P
RD6012H
RK6012
RD6030-max
RK6006H

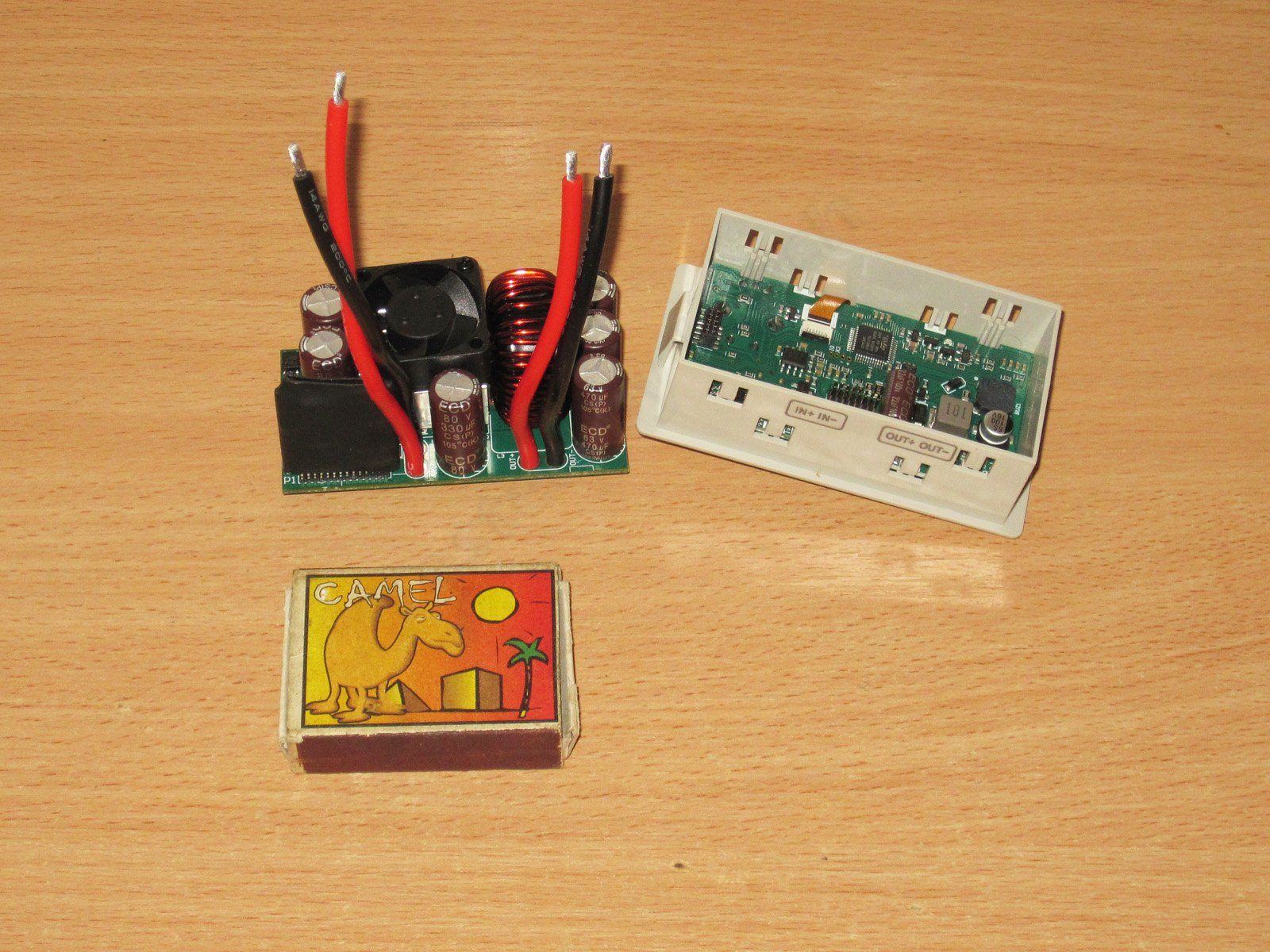

Обзор будет относительно простым и коротким, отчасти что на самом деле преобразователь заметно проще предыдущего, отчасти потому, что это по сути просто более мощная модификация версии RK6012.

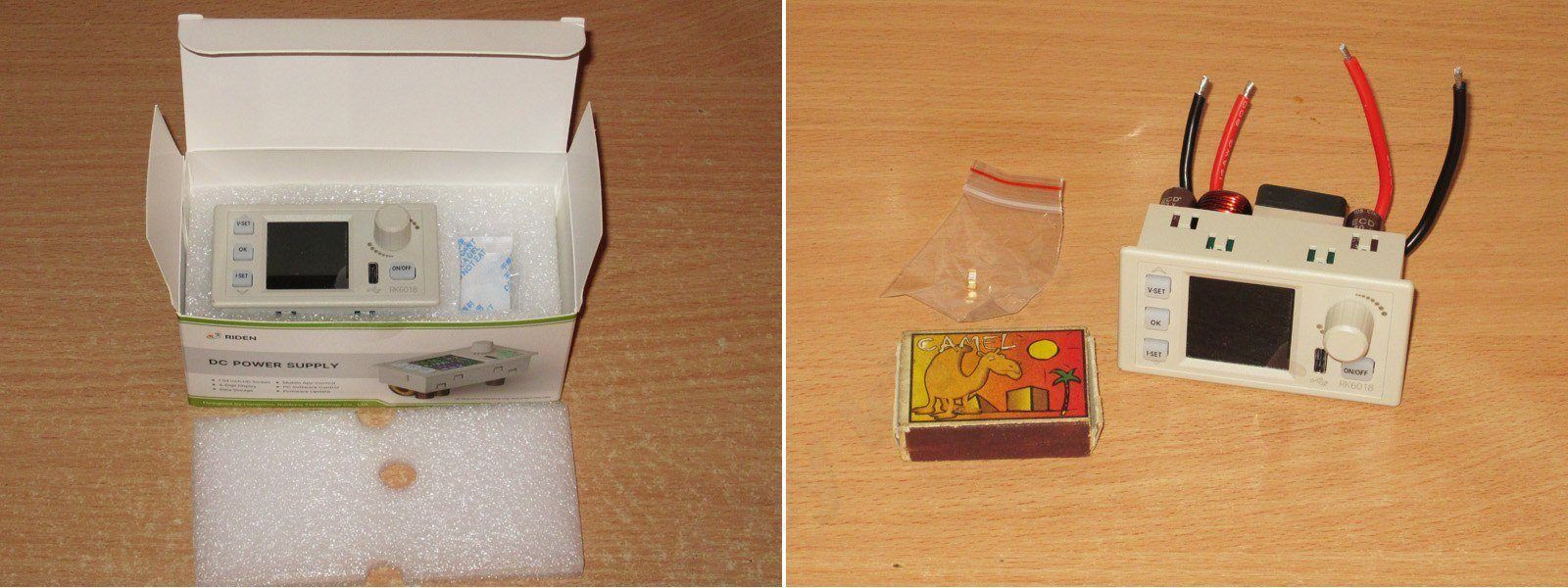

Соответственно упаковка, размеры, количество кнопок, их функции и т.п. абсолютно одинаково.
В комплекте только предохранитель на 25 ампер, в более дорогом лоте в комплекте идет модуль БТ и внешний термодатчик.



Технические характеристики
Model: RK6018/RK6018-BT
Input voltage range: 12-70.00V
Output voltage range: 0-60.00V
Output current range: 0-18.00A
Output power range: 0-1080W
Input voltage measurement resolution: 0.01V
Output voltage setting measurement resolution: 0.01V
Output current setting measurement resolution: 0.01A
Input voltage measurement accuracy: ±(1%+5 digits)
Output voltage accuracy: ±(0.3%+3 digits)
Output currentaccuracy:±(0.5%+2 digits)
Output ripple typical:100mV VPP①
Working temperature range: -10℃~40℃
External sensor Temperature detection range:-10℃~100℃/0℉~200℉
External sensor Temperature detection accuracy:±3℃/±6℉
Constant voltage moderesponse time: 2ms（0.1A-5A Load）
Constant voltage mode load regulation: ≤0.5% or ≤100mV(higher one)
Constant current mode load regulation: ≤0.5% or ≤15mA(higher one)
Capacity measurement range: 0-9999.99Ah
Energy measurement range: 0-9999.99Wh
Capacity and energy statistical error: ±2％
Buck working mode: （input voltage÷1.1）-1②
Over temperature protection: System temperature>85℃
Screen brightness setting: 0-5(6 level in total)
Screen: 1.54 inch 240*240 color HD display
Cooling fan start condition：Output current>6A or System temperature>55℃, high speed when over 70℃
Cooling fan shut down condition：Output current<5.9A and System temperature<45℃, fan runs at low speed when lower than 56℃
Weight(with package):About 0.17kg
Product dimension: 79*43*61mm
Support USB communication: yes
Support Bluetooth communication: Only RK6018-BT supports
①:Ripple measurement method: noise and ripple are measured at X1 range, AC coupling, 20MHz of bandwidth on your oscilloscope, with a 0.1uF parallel capacitor at the output terminals
②for example: input voltage is 24V，the max output voltage is 20.8V

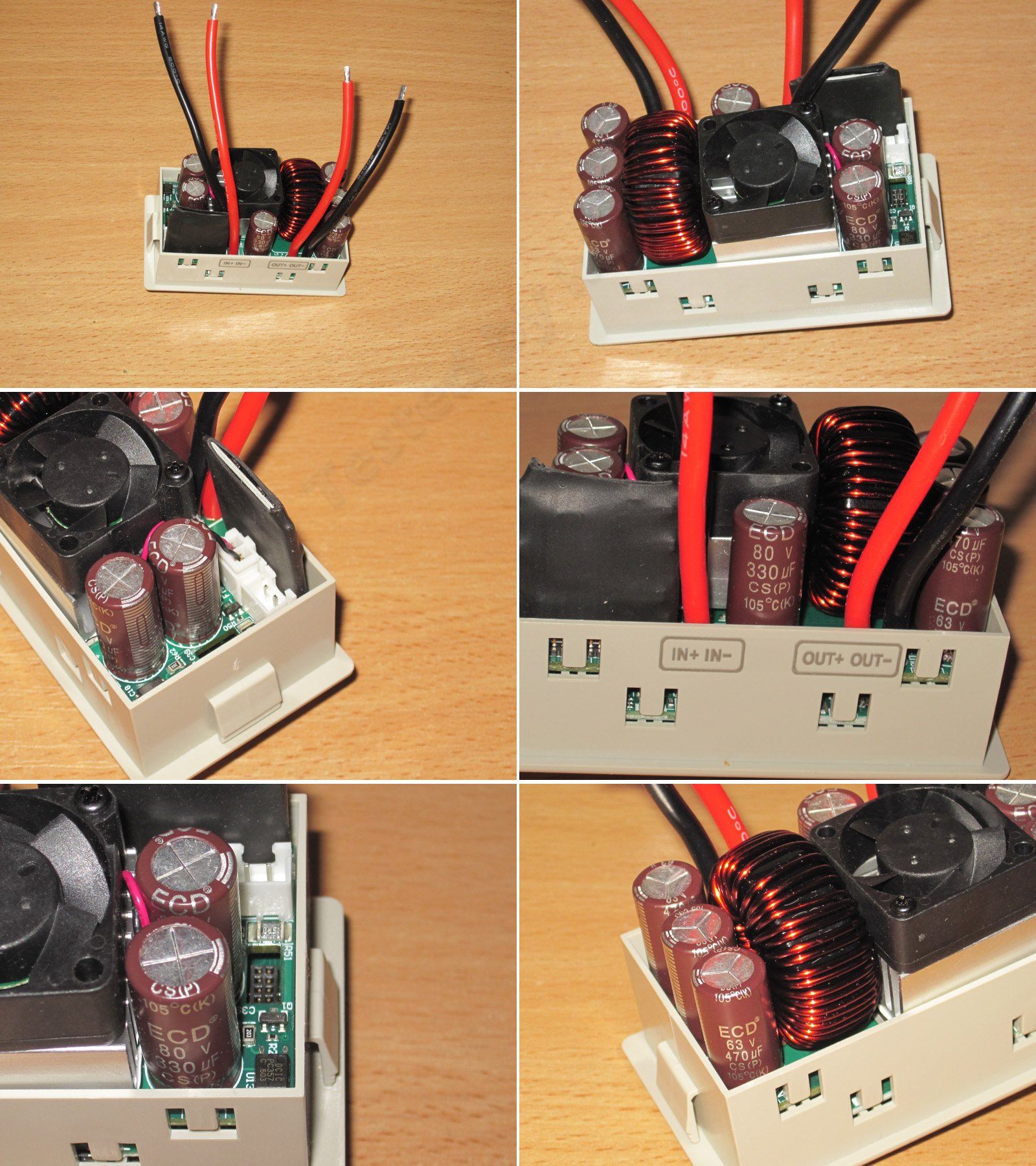

Пожалуй единственное существенное отличие, это отсутствие каких либо клемников для подключения, производитель просто вывел провода,причем для входа и выхода они имеют разную длину, сечение 14AWG.
По входу стоит три конденсатора 330мкФ 80 вольт, по выходу также 3шт, но 470мкФ 63 вольта. Конечно лучше бы по выходу поставили также на 80 вольт, но думаю требовалась емкость больше чем 990мкФ, а 470мкФ на 80 вольт просто не лезли по габаритам.

На плате имеется разъем для подключения внешнего термодатчика, как и модуль БТ он идет в комплекте во втором варианте комплектации, у меня же простой вариант. Рядом имеется разъем для установки модуля БТ.
Субмодуль управления закрыт термоусадкой, вскрывать нет смысла, там наверняка их типовая TL594.



Разбирается модуль предельно просто, отщелкиваем несколько защелок и вынимаем плату.

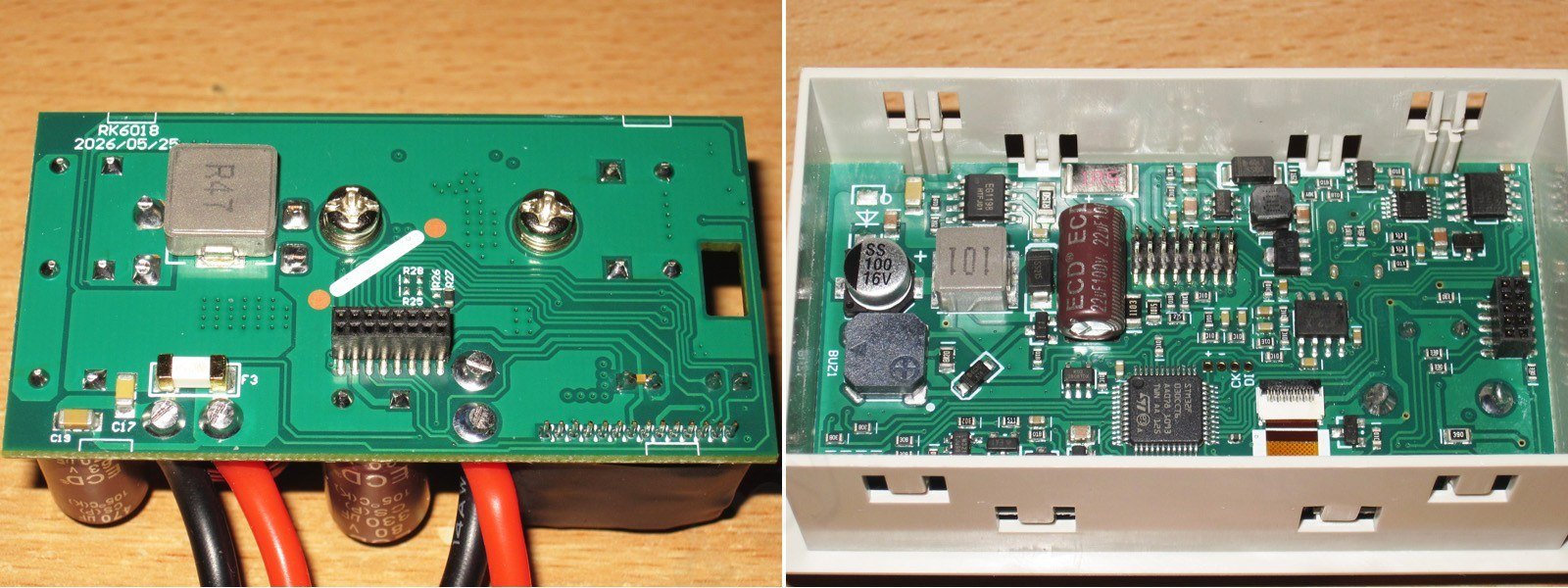

Здесь особо ничего интересного, один из предохранителей, несколько мелких компонентов и дроссель для снижения пульсаций по выходу.
Модуль контроллера на вид абсолютно такой же как у предыдущих моделей.

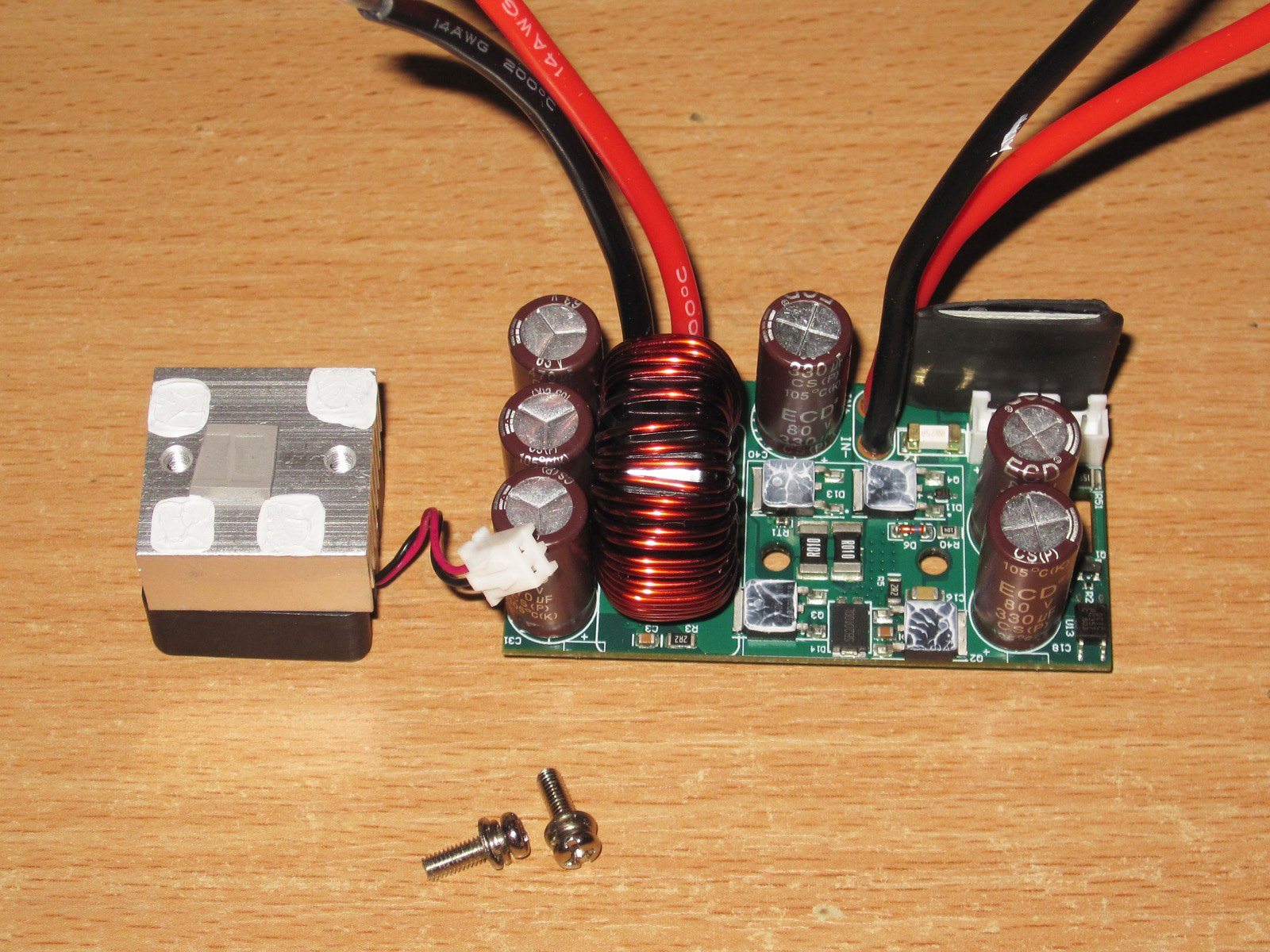

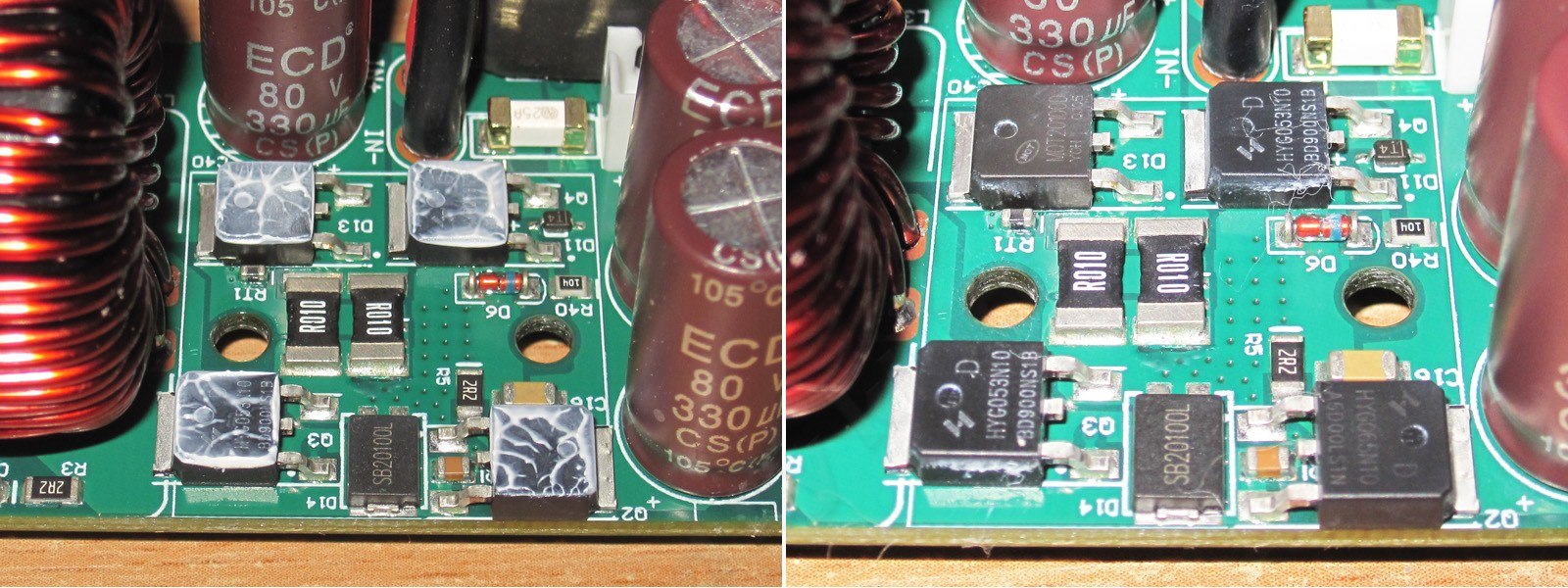

Под радиатором силовые компоненты, причем замечу, что тепло отводится не только от полупроводников, а и от шунтов, весьма здравая мысль.


Также под радиатором находятся три транзистора и диодная сборка, которые прижимаются к радиатору, есть еще такой же диод как у 6006H, но его функцию я не знаю.

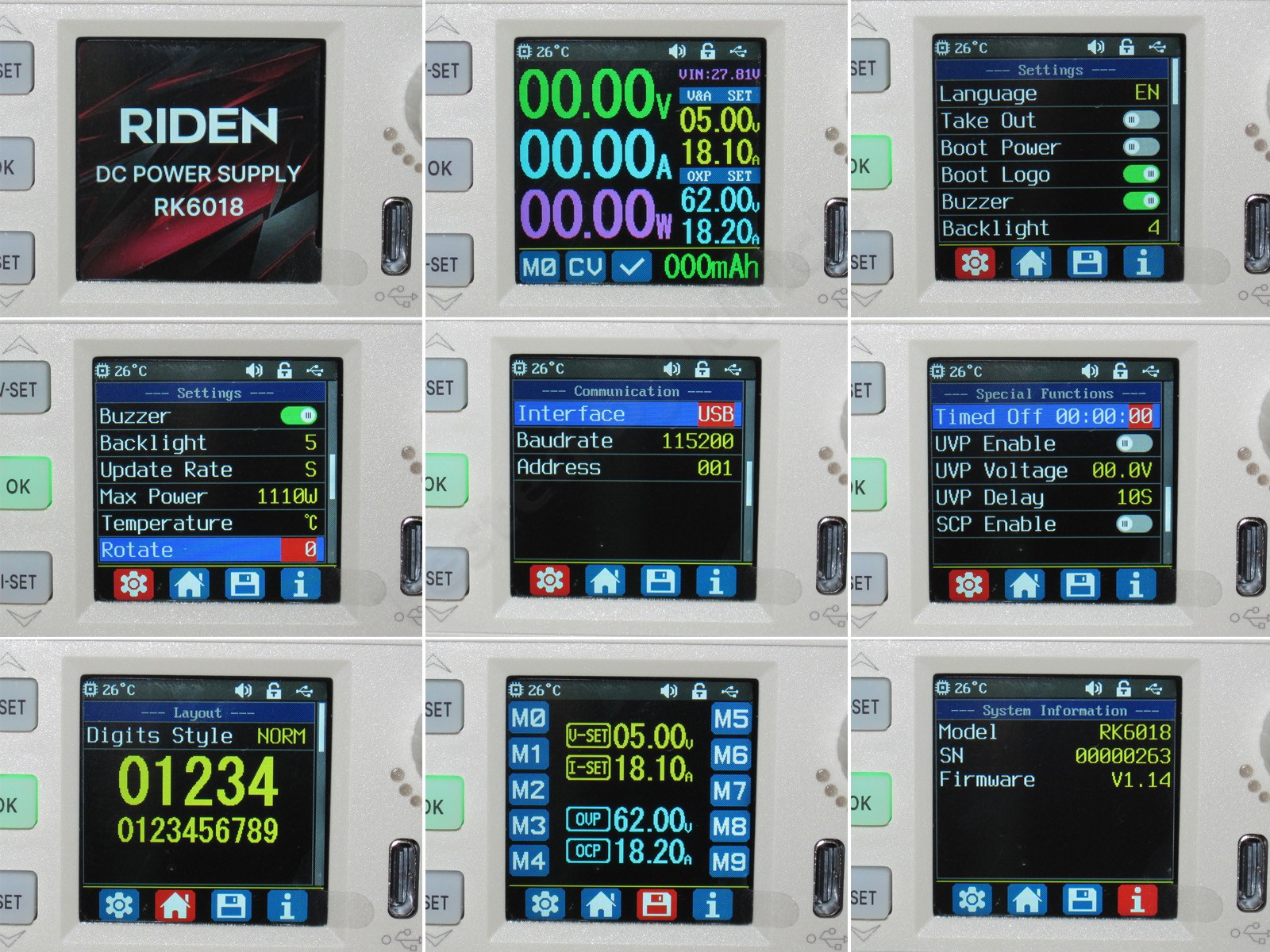

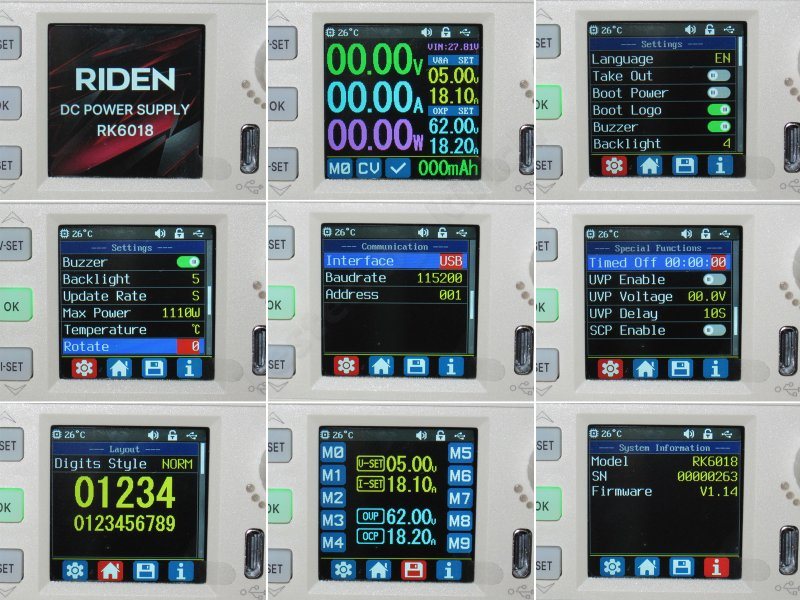

При включении высвечивается фирменная заставка, затем преобразователь переходит в обычный режим работы.
Меню также ничем особо не отличается от предыдущего 6006H, лимит по мощности стал больше и пропал выбор отключения повышайки.
В прошлый раз я забыл сказать, у новых версий есть возможность установить лимит работы, также я хотел бы сказать по поводу функции UVP.

Люди часто спрашивают, а есть функция защиты от обратного тока при заряде аккумуляторов? Нет, эта функция есть у RD60xx, но суть в том, что функция UVP может быть крайне полезна.
Наибольшую опасность предоставляет не обратный ток сам по себе, а то, что в случае пропадания питания на входе ваш преобразователь продолжает питаться от выхода. И при этом сам выход остается в активном состоянии, потому при подаче питания на вход у вас возникает сильный бросок тока, который может вывести из строя блок питания.
НО! Если выставить порог отключения чуть ниже чем напряжение вашего блока питания, то в случае пропадания сети преобразователь деактивирует выход и при последующей подаче питания ничего не сгорит.

Как пример, ваш БП дает 68 вольт, вставьте 60-65 вольт и спите спокойно.




Тесты будут типовые для обзоров Райдена, здесь мне реально сложно придумать что-то новое.

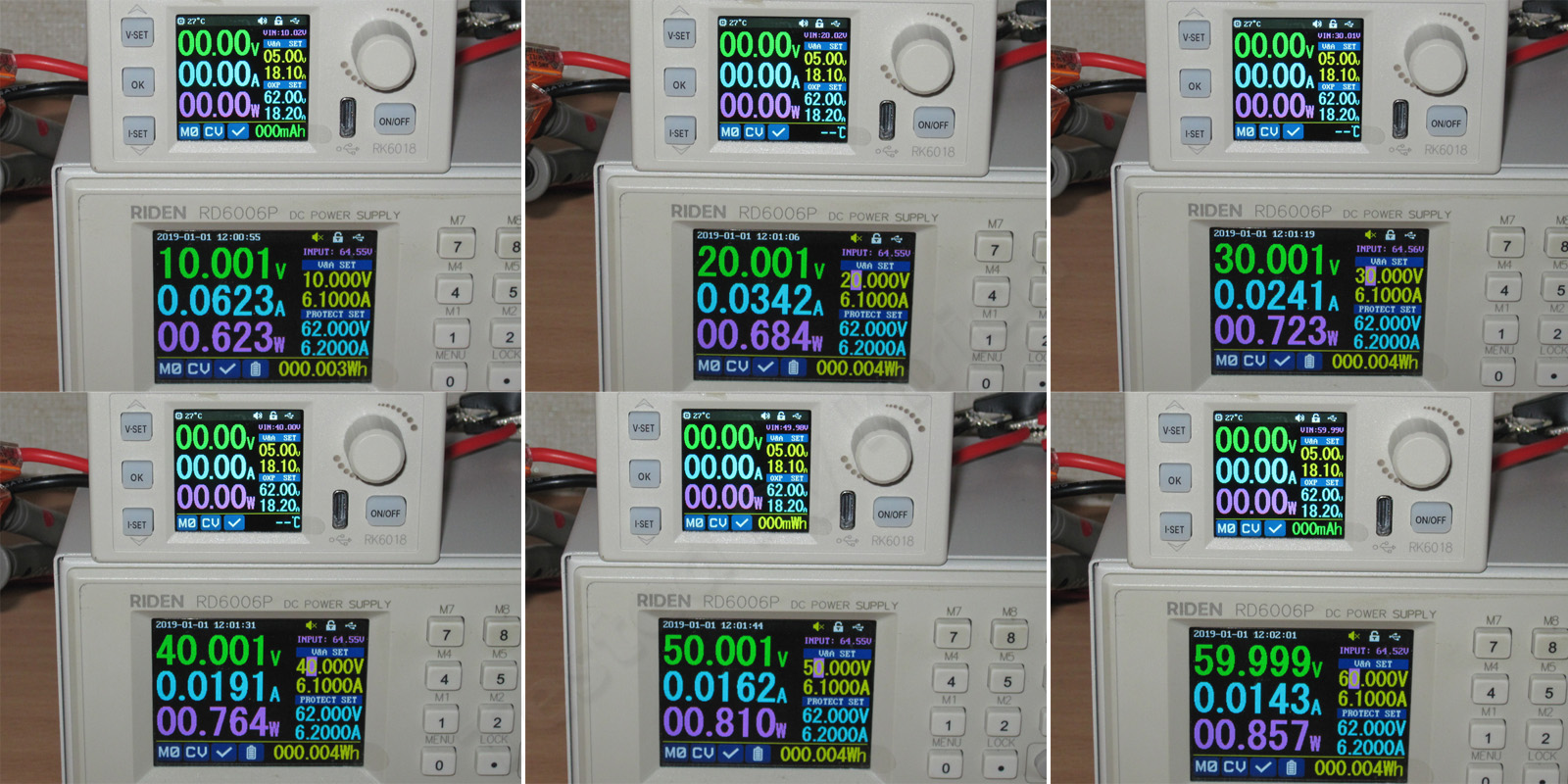

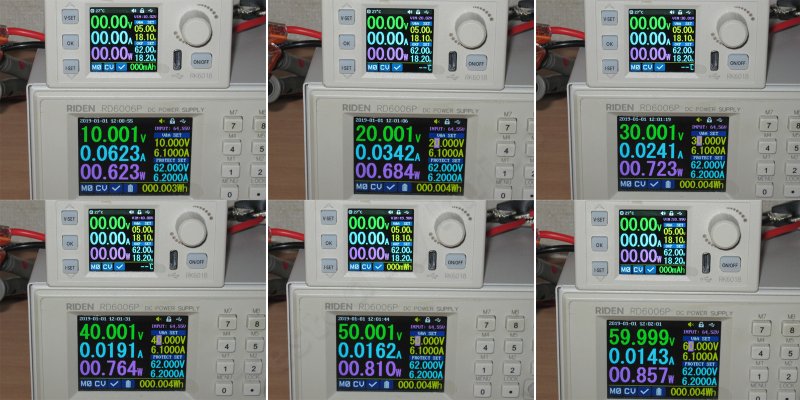

Тест первый, оценка точности измерения входного напряжения.

На меньших значениях завышает на 0.2 вольта, на больших, занижает на 0.5, не критично.

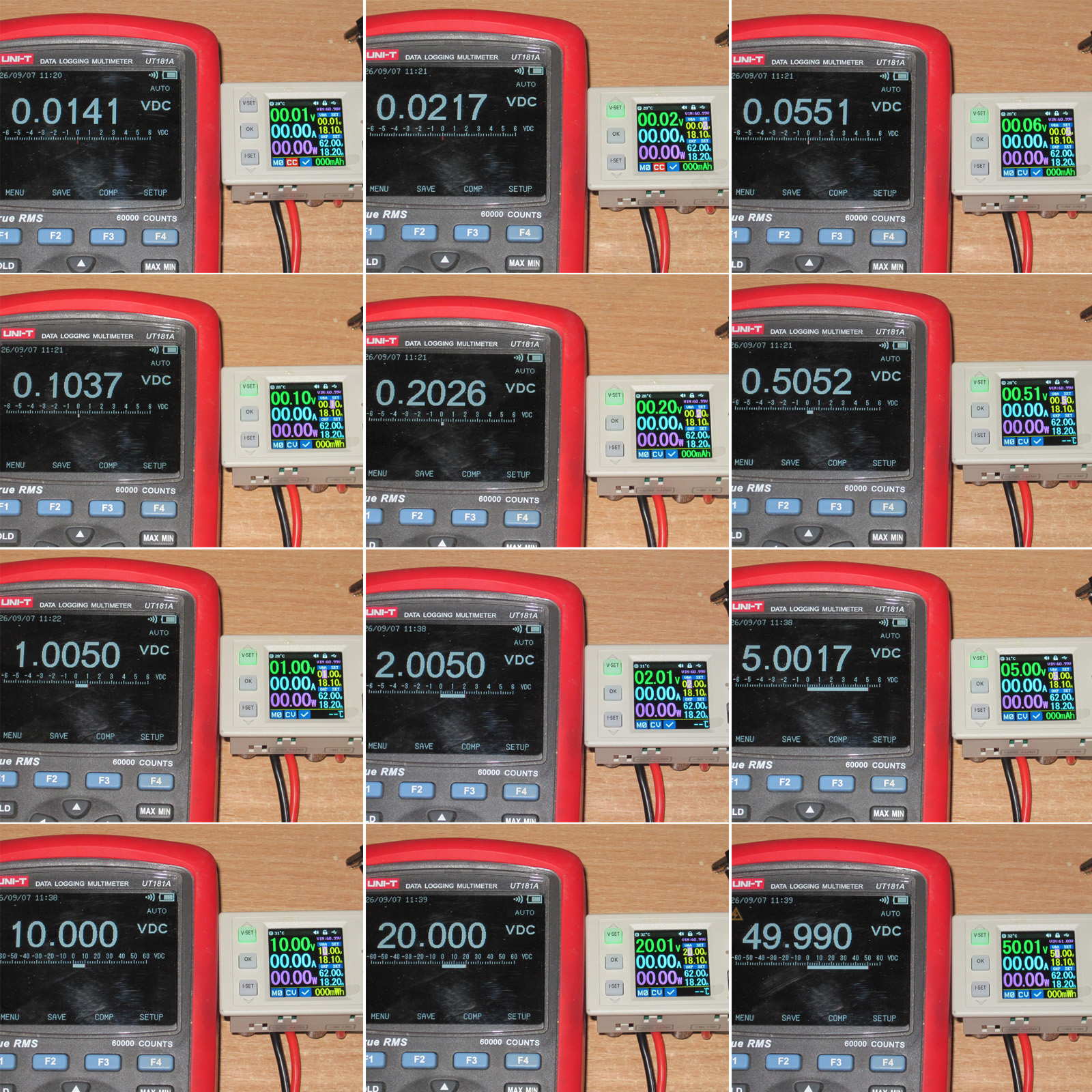

Тест второй, точность установки и измерения напряжения.

Как обычно проверка согласно ряду 1-2-5 от 0.01 вольта до 50 вольт.

В общем и целом довольно точно, на малых значениях есть небольшое завышение, дальше всё норм. Впрочем у Райдена с точностью и раньше проблем не было.

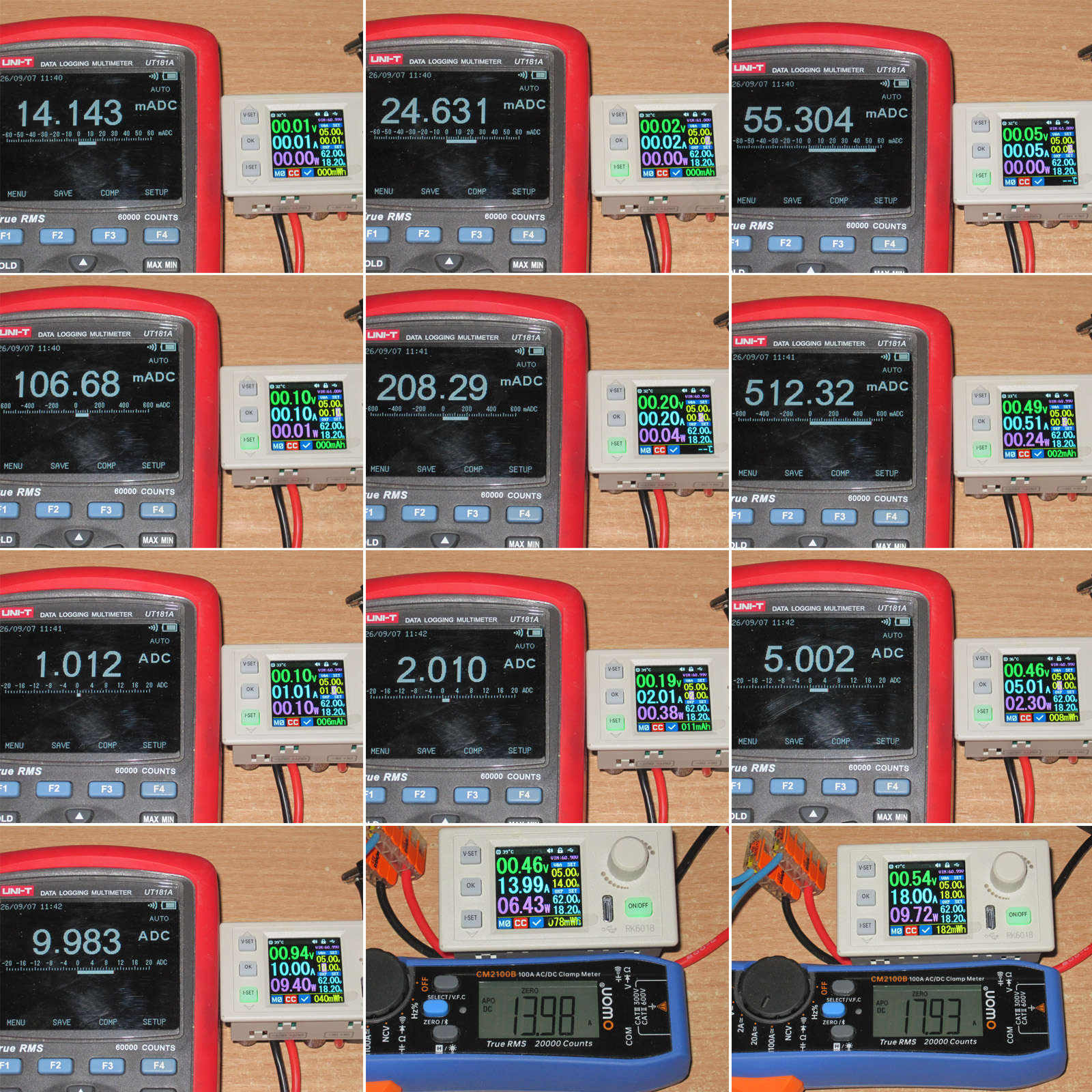

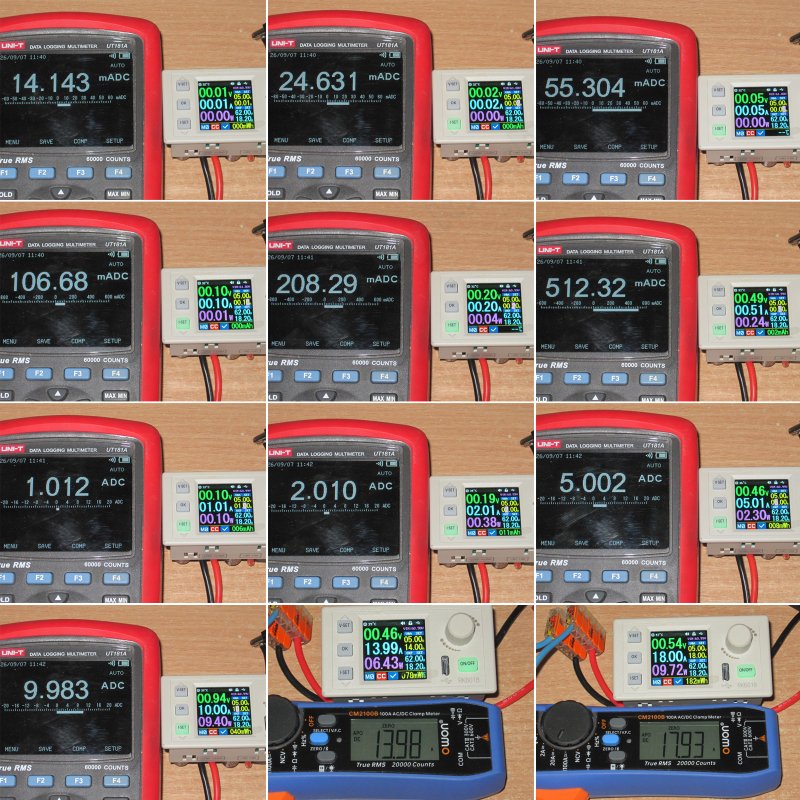

Тест третий, точность задания и измерения тока.

До примерно 2 ампер имеется некоторое завышение, после 10 ампер скорее занижение, особенно как обычно страдают самые минимальные значения, т.е. установить точно 20 или 50мА у вас не получится.

Последние два результата под некоторым вопросом, так как здесь уже вопросы к точности токоизмрельных клещей.

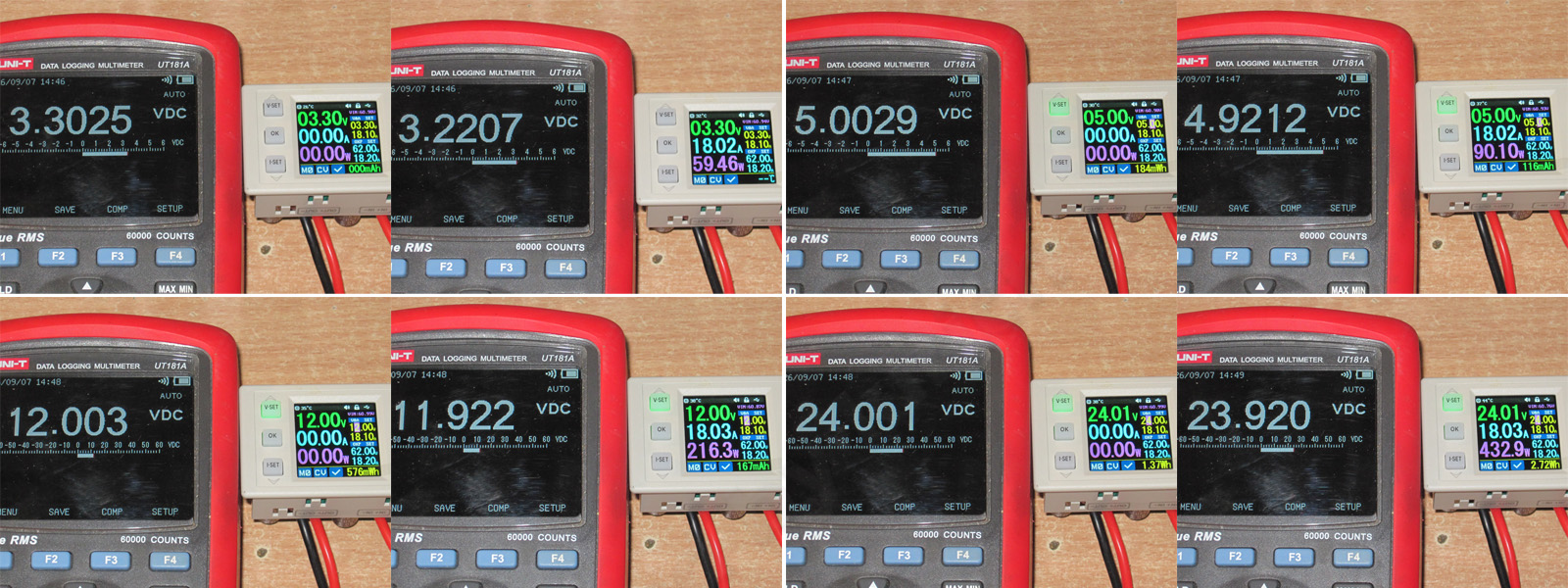

Тест четвертый, зависимость выходного напряжения от нагрузки.
Здесь на точность влияют сразу два дестабилизирующих фактора, подключение проводами и довольно большой ток в 18 ампер.

Итого я получил при напряжениях 3.3, 5, 12 и 24 вольта разницу около 80мВ без нагрузки и при максимальном токе.

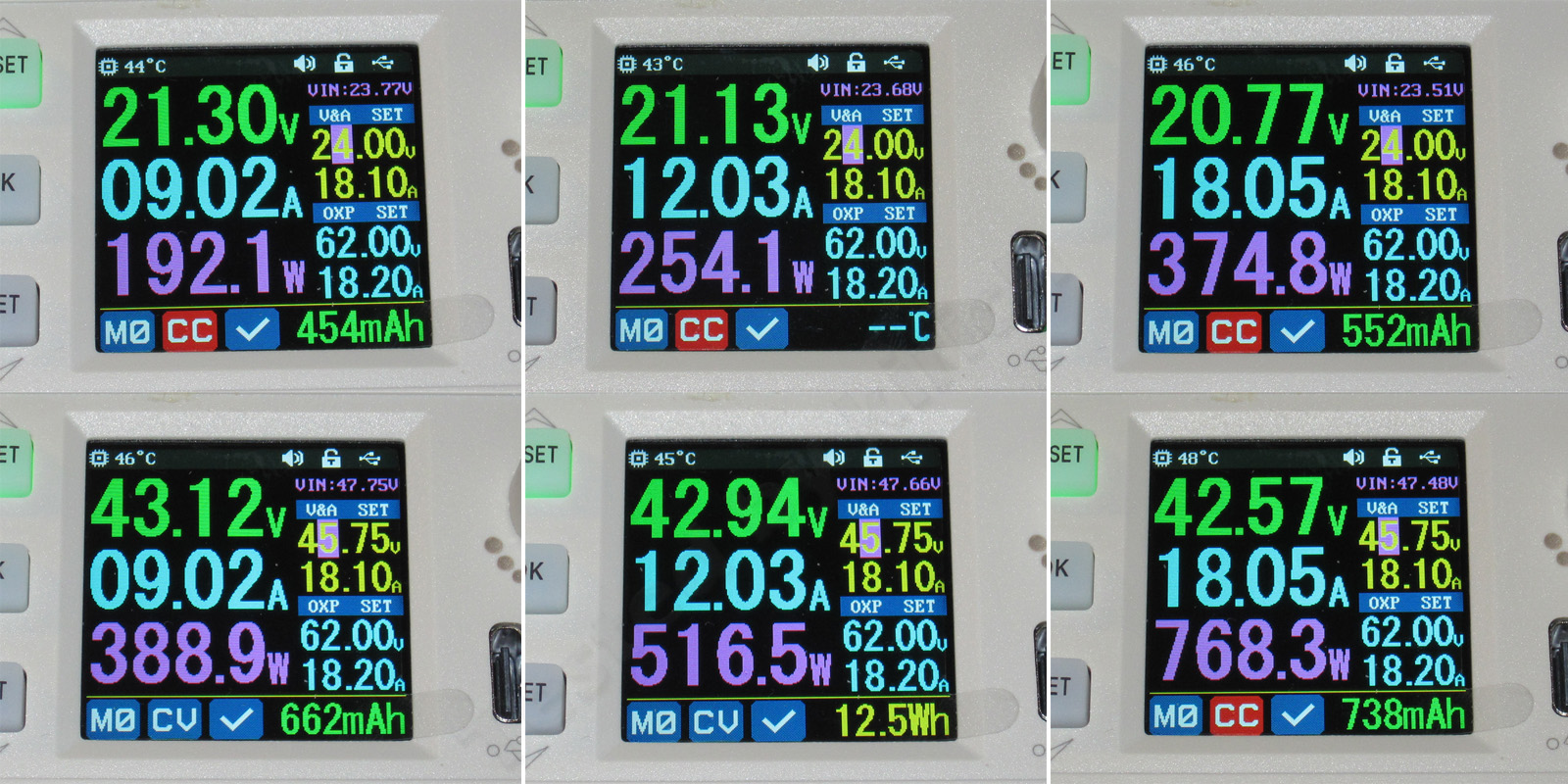

Тест пятый, минимальная разница вход/выход.
Здесь проверка проходила при двух входных напряжениях, 24 и 8 вольт и трех режимах по току, 9, 12 и 18А.

При 24 вольта и макс токе я получил около 3.2 вольта, при 48 вольт соответственно 4.9 вольта. Следует учитывать эти данные при подборе блока питания, для обеспечения максимальных 61 вольт на выходе лучше использовать блок питания на 68-70 вольт.



Тест шестой, оценка уровня пульсаций.

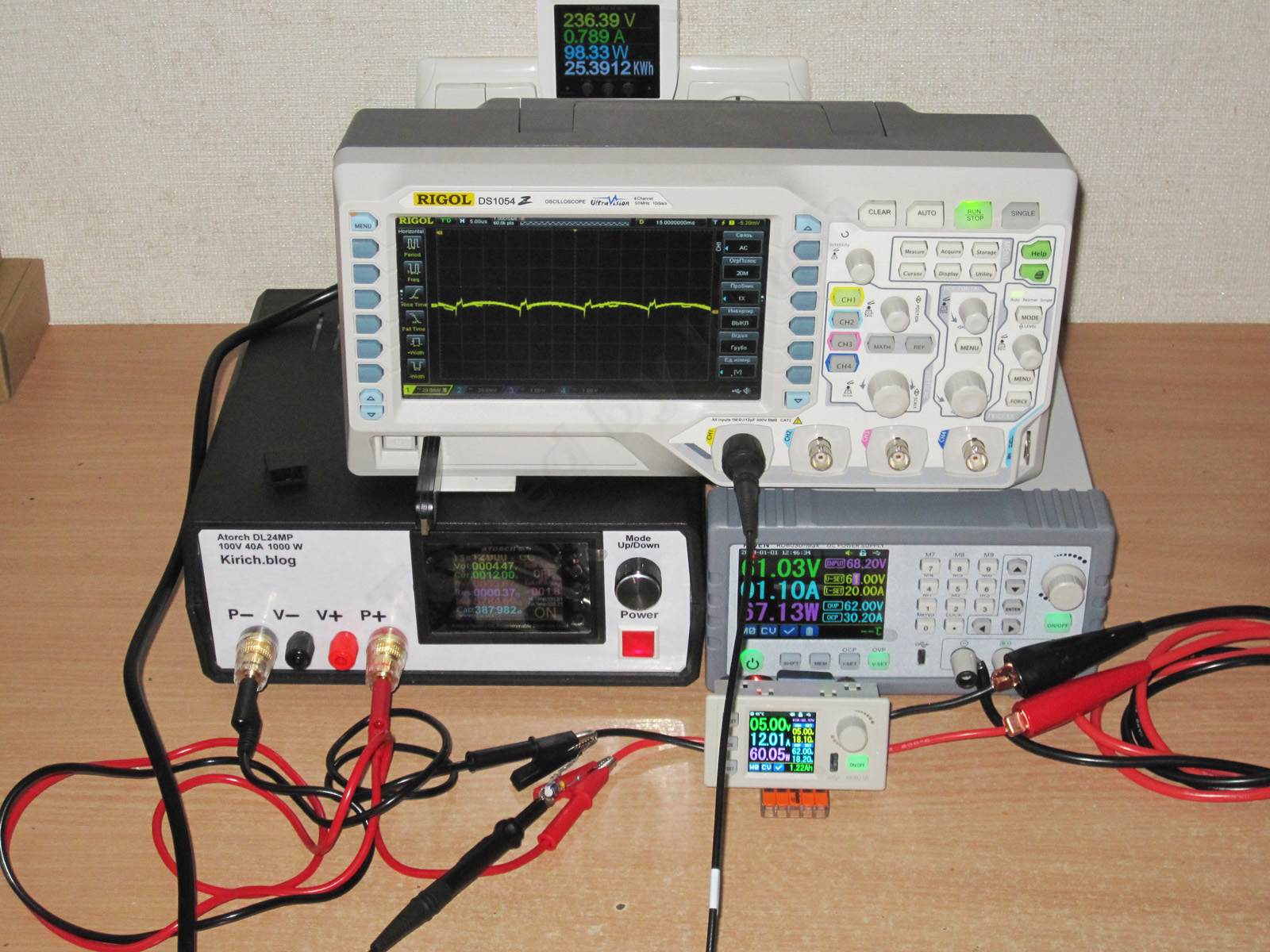

Для теста использовалась связка из блока питания RD6030, электронной нагрузки на базе Аторч и осциллографа.

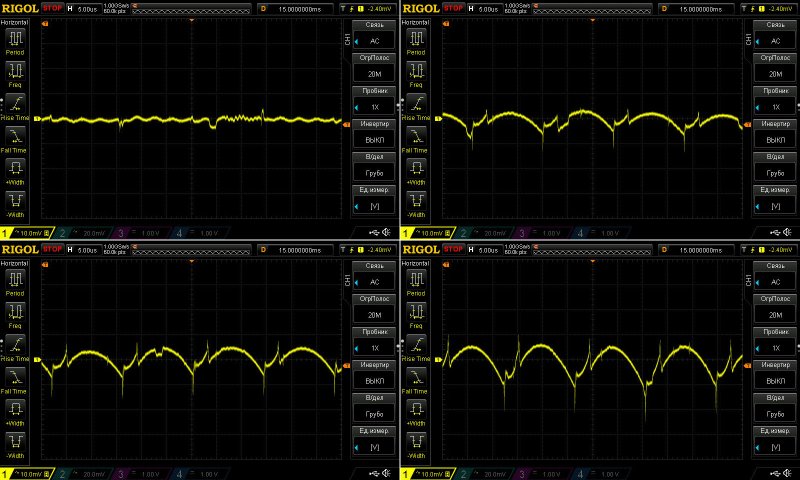

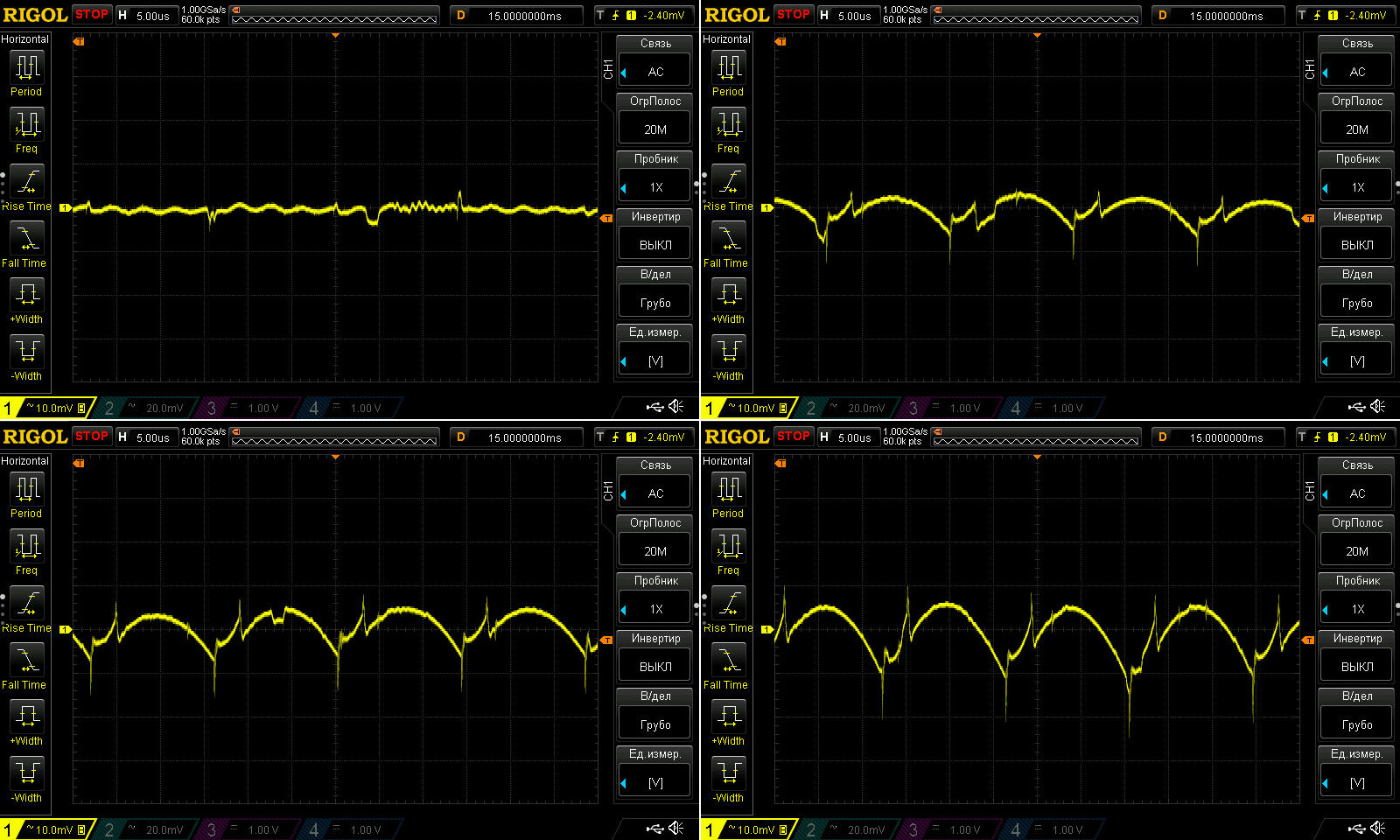

Как обычно первый тест в режиме - на входе 61 вольт, на выходе 12 вольт, дальше результаты без нагрузки и при токах 6, 12 и 18А.

Производитель декларирует 100мВ р-р, в реальности я в этом тесте получил максимум 30мВ, но думаю здесь не последнюю роль сыграло то, что осциллограф был подключен уже после проводов, впрочем именно так и предполагается пользоваться этим преобразователем.

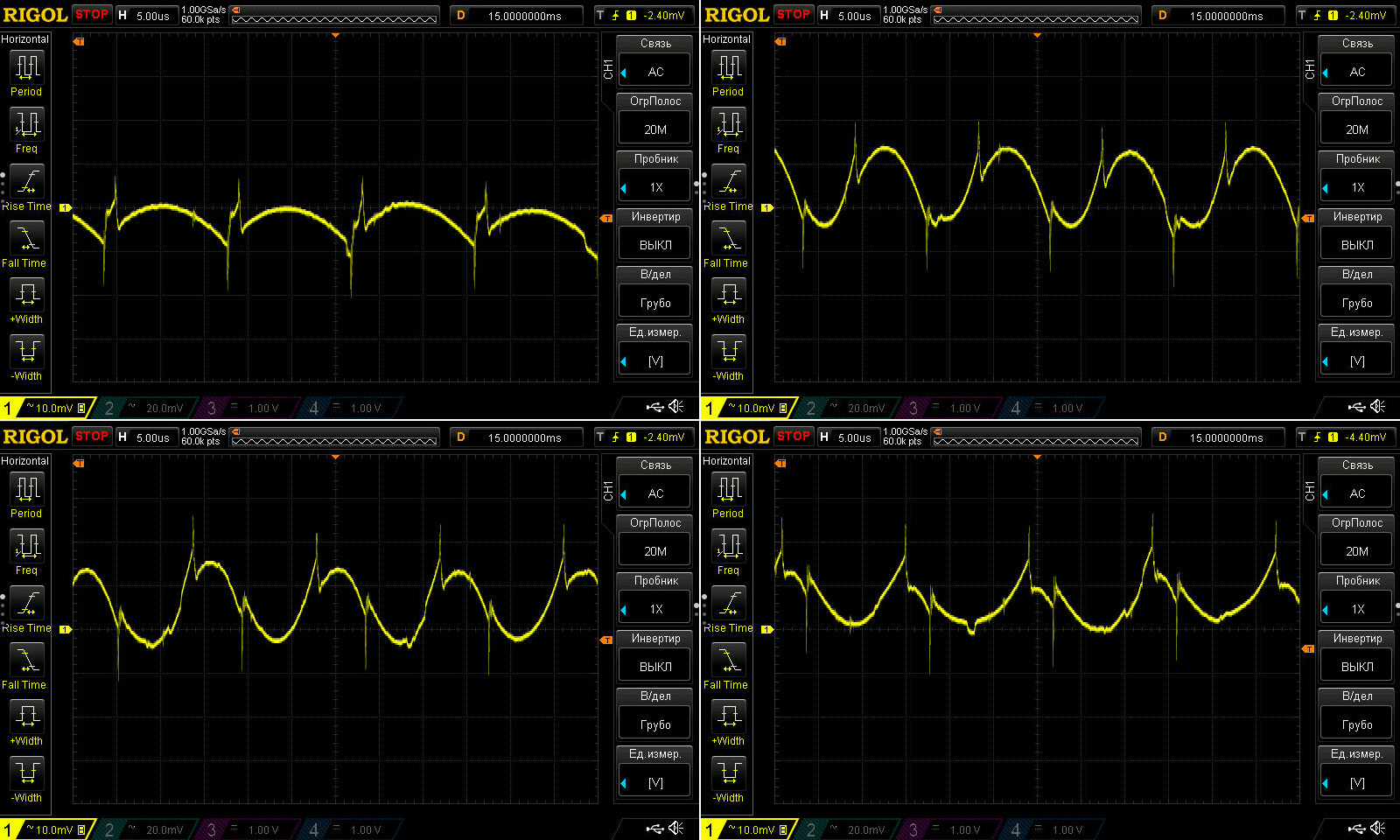

Теперь результаты при максимальном токе в 18 ампер и выходном напряжении 5, 25, 36 и 48 вольт.
Собственно ничего глобально не изменилось, было 30мВ пульсаций, стало 35 :)

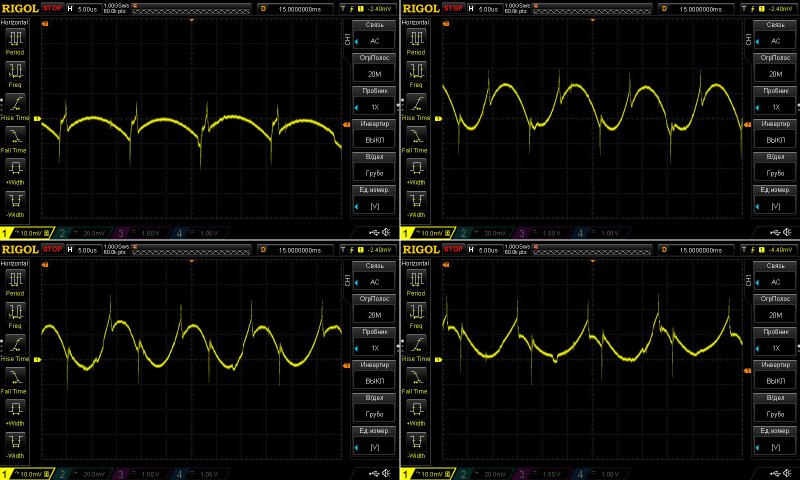

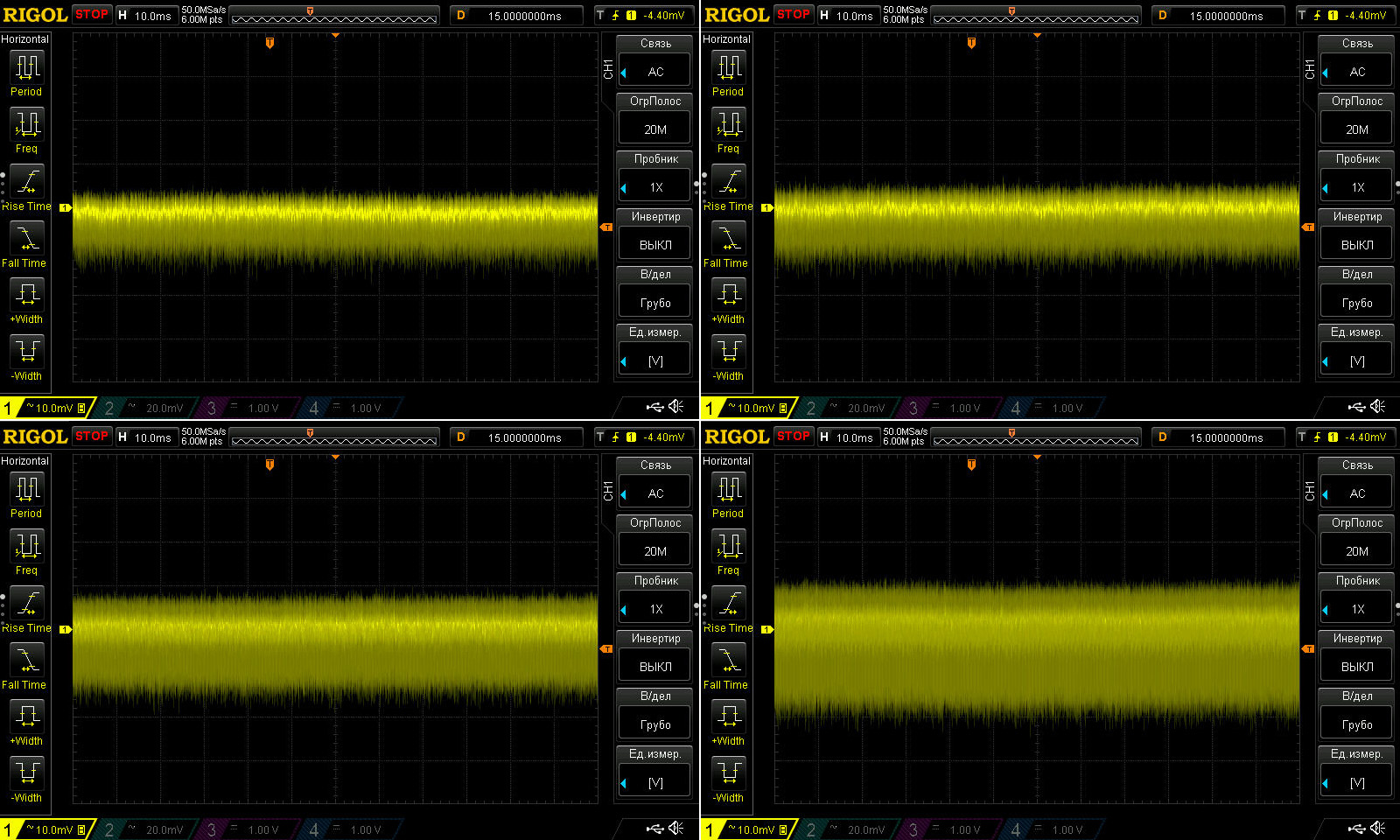

А это пульсации на низкой частоте развертки при выходном 12 вольт и токах 3, 6, 12 и 18А.

Собственно здесь тоже без неожиданностей, но я бы рекомендовал на всякий случай надеть не провода ферритовое колечко, места это много не займет, но шум в эфир может уменьшить.




Тест седьмой, переходные процессы.

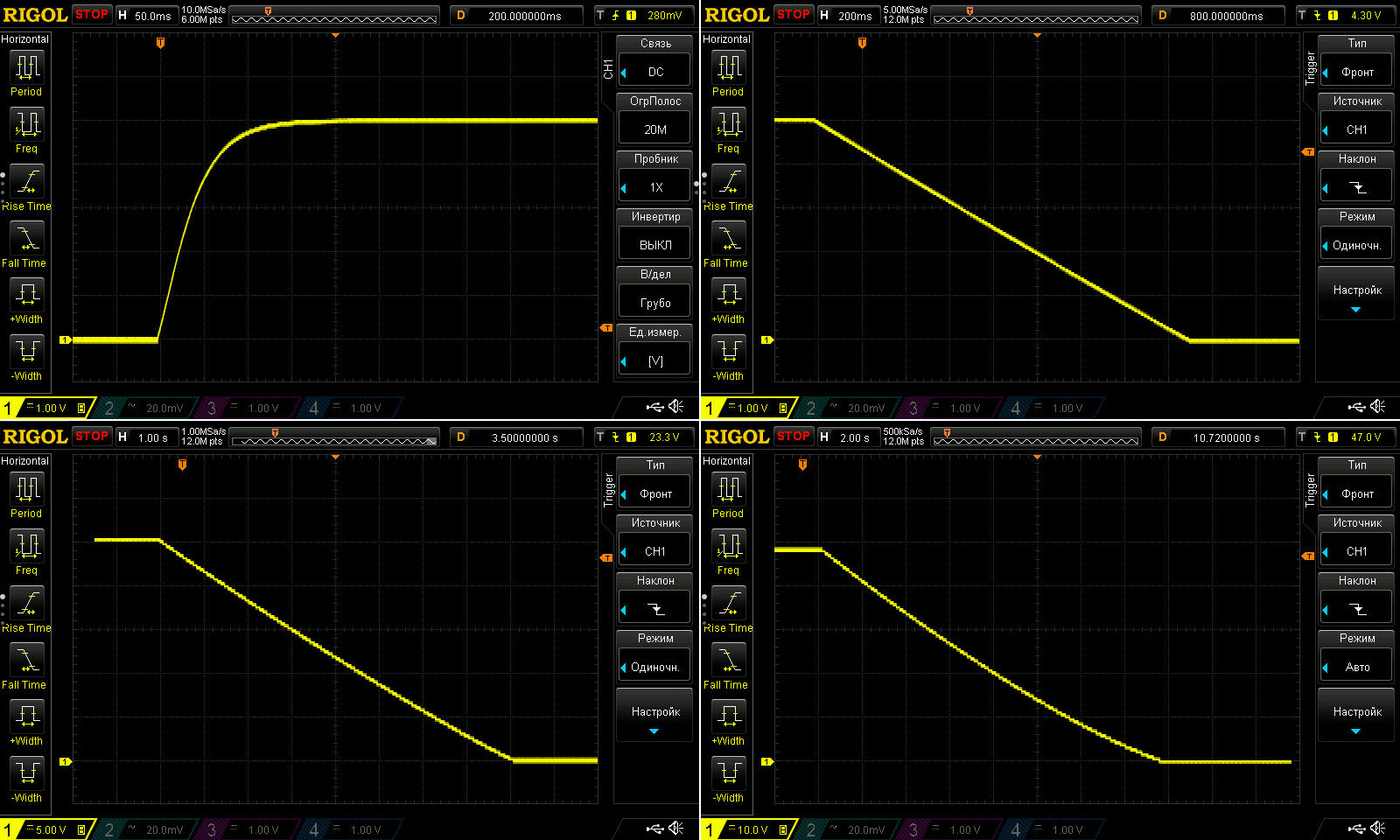

Сначала как выглядит подача на выход напряжения 5 вольт, и снятие при установленных 5, 25 и 48 вольт.

Что сказать, малая мощность разрядной цепи и большая емкость выходных конденсаторов сказываются на результатах, если с включением все красиво, то вот выключение очень долгое, при 48 вольт оно занимает около 15 секунд!
Насколько я знаю, часто для подобной задачи применяют не обычный резистор, а стабилизатор тока, чтобы не было большого нагрева во всем диапазоне и получить при этом максимально быстрый разряд. предположу что в данной серии преобразователей эта цепь не очень мощная, в отличие от серии RD60xx, потому имеем медленный разряд конденсаторов.

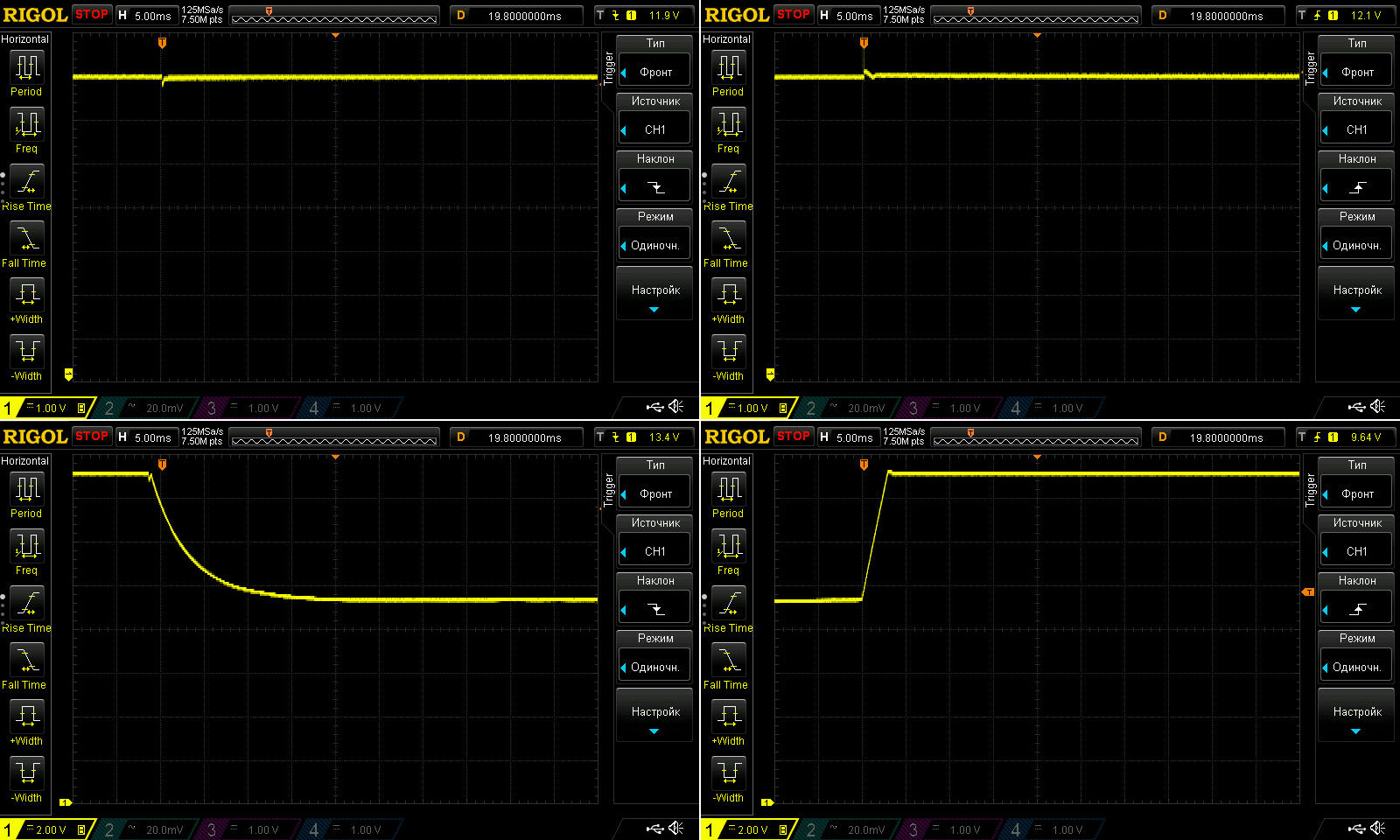

1, 2. Реакция на подключение/отключение нагрузки. На выходе было выставлено 12 Вольт, был постоянно подключен резистор 30 Ом и параллельно ему подключался (или отключался) резистор 3.3 Ома, соответственно здесь реакция на перепад тока 0.4-4А и 4-0.4А.
3, 4. Переход из режима CV в режим CC и обратно, напряжение 14 вольт, ток нагрузки 4.5А, выставлено ограничение 3А.

Во всех режимах без нареканий, кратковременные всплески и провалы порядка 0.2 вольта думаю не критичны.




Тест восьмой, оценка КПД и потерь.

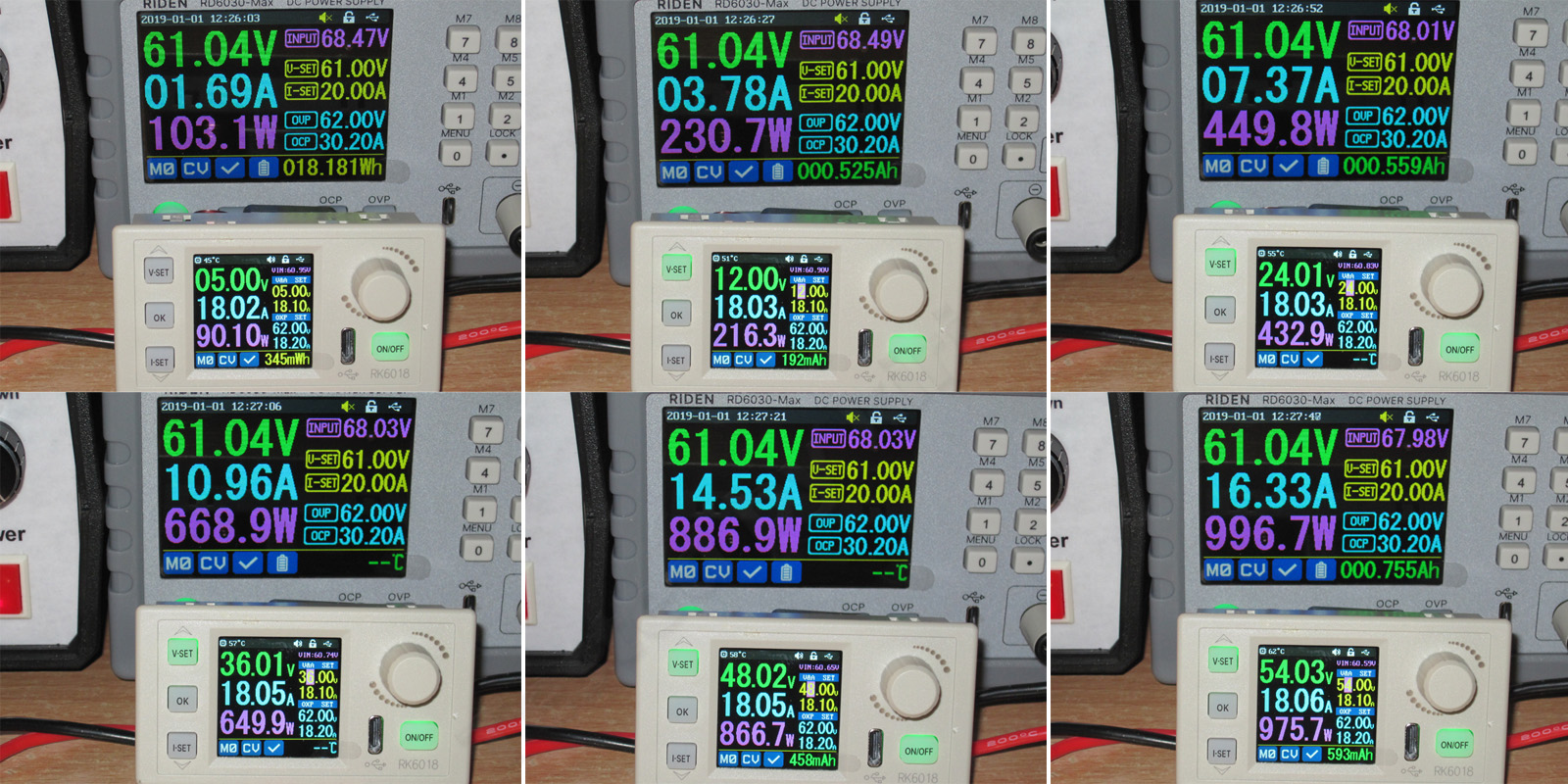

На входе около 60-61 вольта, ток нагрузки везде максимальный, напряжение 5, 12, 24, 36, 48 и 54 вольта, при входном 61 вольт даже 55 я получить не смог, но не думаю что это критичная разница.

Итого имеем -
5 вольт - 87.3% - 12.9 Вт
12 вольта - 93.7% - 13.9 Вт
24 вольта - 96.5% - 15.4 Вт
36 вольт - 97.6% - 15.8 Вт
48 вольт - 98.3% - 14.5 Вт
54 вольта - 98.6% - 13.7 Вт

КПД весьма высокий, а вот самые большие потери получились ближе к напряжению на выходе около 36 вольт. Кстати по моему у версии 6006H потери (соответственно нагрев) был даже выше.




Тест девятый, оценка тепловых режимов.

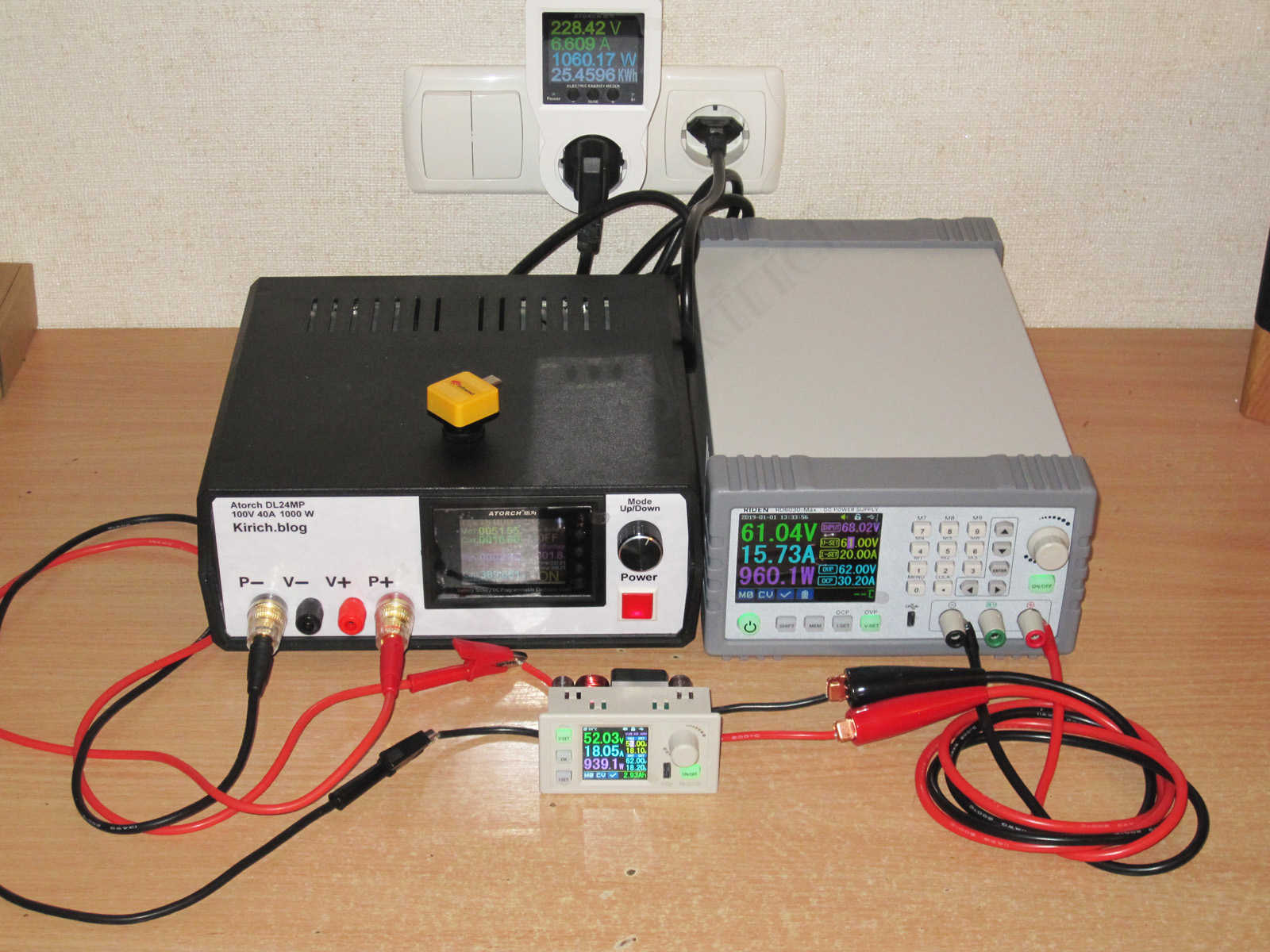

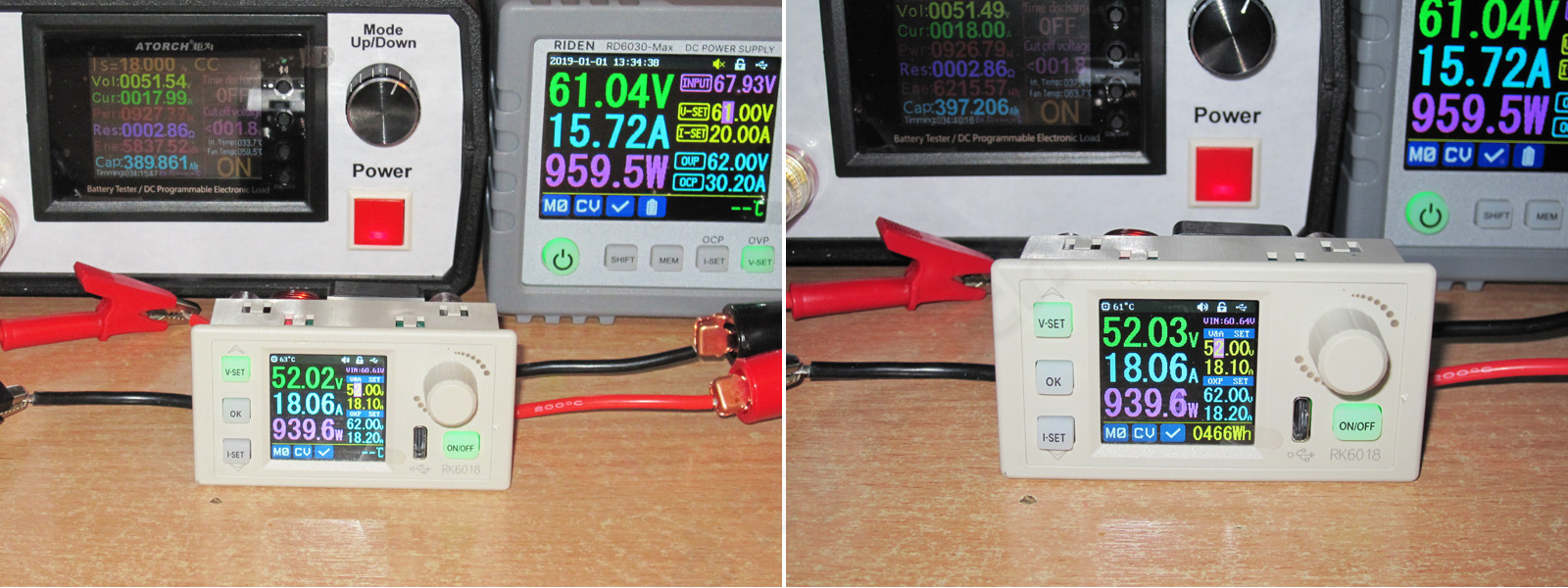

Здесь я питал преобразователь от тех же 61 вольт, ток нагрузки был 18 ампер, а на выходе было 52 вольта, в итоге преобразователь на выходе имел мощность около 940 ватт, конечно не заявленные 1080, но не очень хотелось городить два блока питания, да и судя по результатам измерения КПД нагрев мог быть даже меньше.




Начало и конец теста, и что любопытно, судя по показаниям встроенного датчика температуры в начале было 63, а в конце 61 градус, весьма странно.

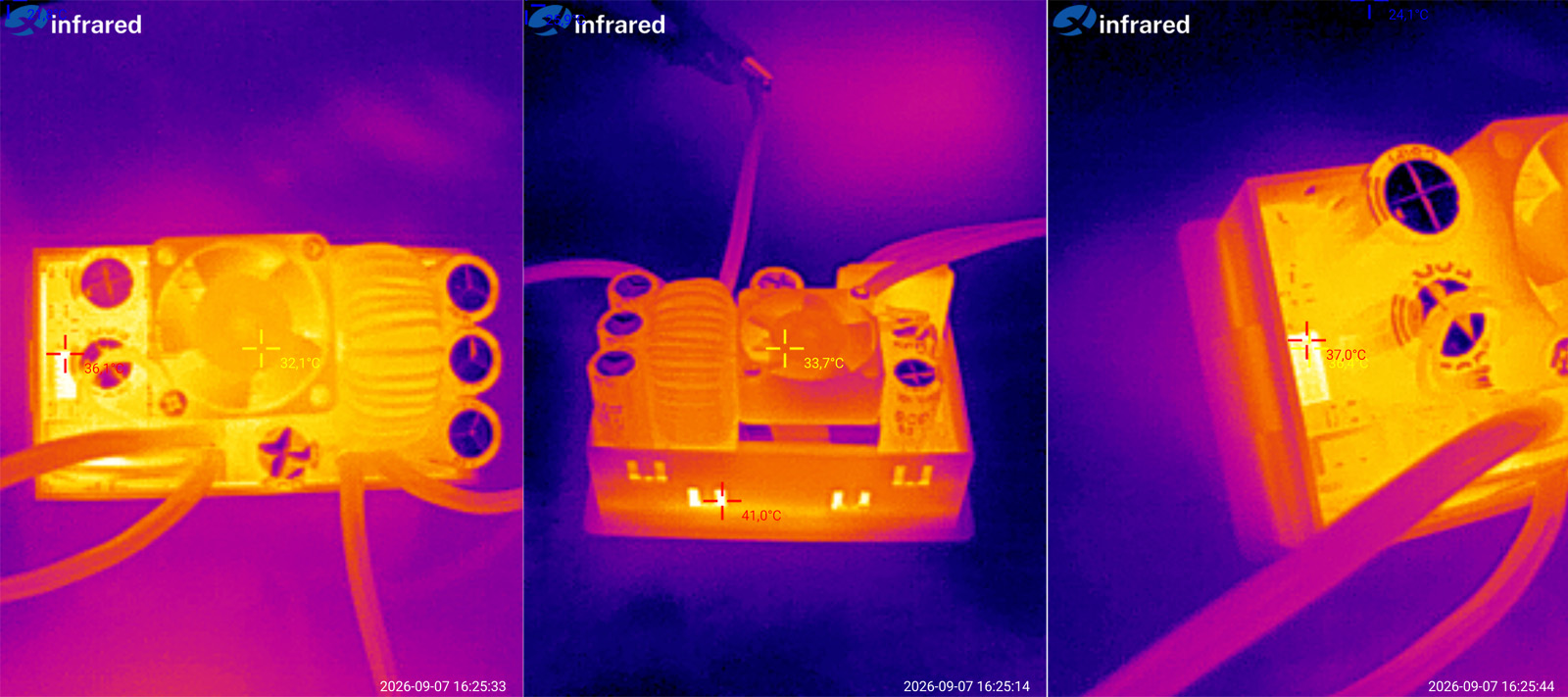

Термофото до теста, так как здесь собственное потребление ниже чем у 6006H, то и температуры в простое были меньше.

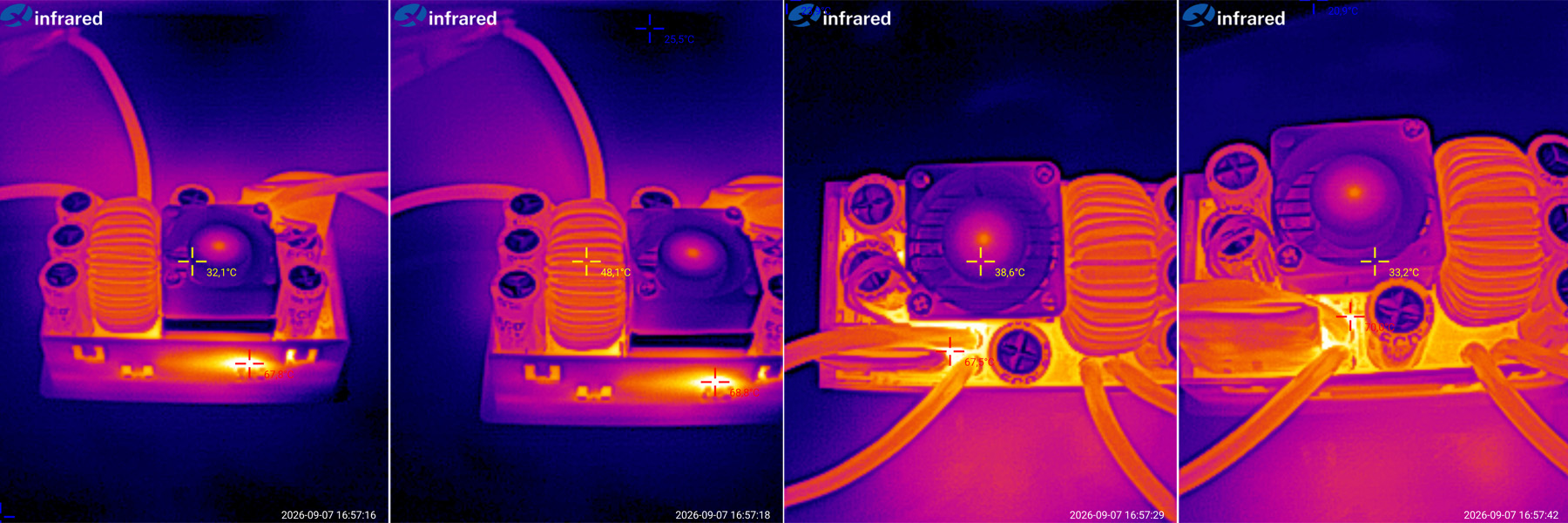

Ну и после прогона, по понятным причинам измерить температуру полупроводников я не имел возможности, потому смотрел всё остальное.

Самая высокая перерегистрированная температура была в районе между радиатором и входными проводами, около 70 градусов, силовой дроссель имел около 48-49 градусов, остальное соответственно было еще холоднее.

В интернете встречал жалобу,что у пользователя при максимальной мощности преобразователь "расплавился", допускаю что либо был брак, либо стоял вентилятор, хотя во втором случае должна была сработать термозащита.

Но в любом случае все результаты перед вами, как по потерям, которые реально небольшие, так и по температурам.



В обзоре RK6006H я упомянул функцию SCP, т.е. защита от короткого замыкания и планировал снять осциллограммы, но до осциллограмм в итоге дело не дошло.
Нет, ничего не сгорело, просто как говорится, либо лыжи, либо я, надеюсь что лыжи...

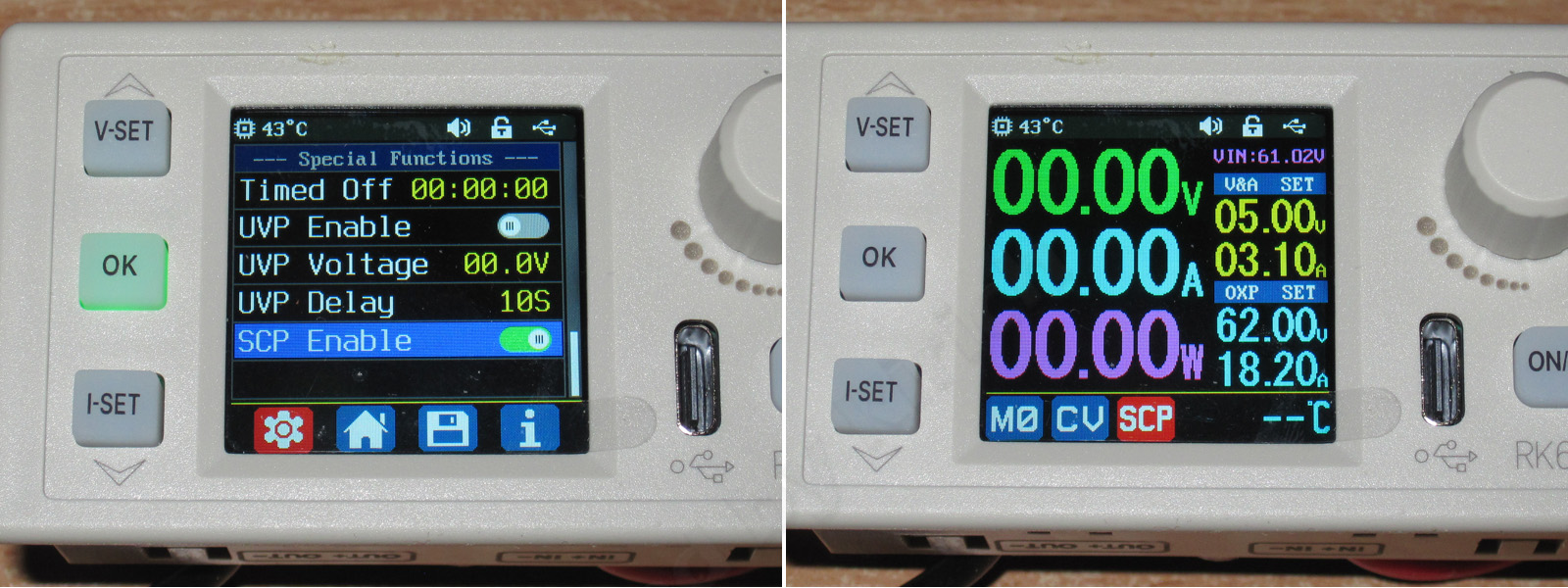

Зашел я в меню, активировал соответствующий режим, а дальше начал играться и оказалось что да, функция по сути работает, если произошло КЗ, или перегрузка, то преобразователь не переходит в режим СС, а отключает выход.
Но как говорится "есть нюанс", функция медленная. Сначала я вставил на выходе 5 вольт и ток 4.1 ампера и пробовал "чиркать" проводами, но ничего не отключалось, но заметил особенность.
Если подержать провода закороченными, то ток на выходе нарастает плавно, до значения в 4 ампера примерно за 0.5-0.7 секунды, после чего если не разомкнуть провода, то выход отключается.

т.е. с одной стороны как бы защита от КЗ есть, и она не дает превысить длительно установленный ток, но с другой, работает как-то непонятно. Кстати, ударный ток от конденсаторов при этом естественно никуда не девается и принципиально не может деться. Чтобы устранить бросок тока от конденсаторов надо как минимум отключать выход отдельным транзистором, а не просто глушить преобразователь.




Выводы
Пожалуй реально придраться я могу к странной функции SCP, в остальном все действительно неплохо, классный КПД, малые потери, также все очень красиво по пульсациям.
Удобство пользования как обычно хромает, но как я писал, с четырьмя кнопками особо не разгуляешься. В остальном весьма симпатичный преобразователь.

Конечно кто-то скажет, так это ему надо и БП на киловатт. Ну в принципе да, хотя на самом деле необязательно, есть достаточное количество задач, где не нужна большая мощность, но нужен большой ток и иногда напряжение до 60 вольт. В итоге с родным блоком питания на 360 ватт вы получите 18 ампер при напряжении примерно до 20-22 вольта, при 40-44 будет уже скорее 9 -10 ампер, ну а при максимальных 60 вольт максимум на что можно рассчитывать, это 6 ампер.


Если коротко, то к самому преобразователю у меня особо нареканий нет, сферу применения не рассматриваем, у разных людей разные задачи.
На этом у меня на сегодня всё, надеюсь что было полезно.

Не успел с публикацией, буквально вчера цена была 40 долларов, а сегодня уже 57, в общем если надо, ловите акции.
