Я уже выкладывал видео распаковки блока питания RD6030-max, и тогда сказал что будет и небольшая статья, но то одно, то другое, статья откладывалась и вот нашел время все таки собрать всё вместе и рассказать о нем.

Напоминаю, чтобы быть постоянно в курсе новых тем в блоге, рекомендую подписаться на мой инстаграмм, где я буду выкладывать уведомления о всех новых темах и возможно писать просто о чем-то интересном - ссылка на аккаунт

Также подписаться на обновления и новые статьи можно в телеграм канале - https://t.me/KirichBlog Отмечу, что на канале открыта возможность обсуждения обзоров, статей, а также просто общения. рекомендую.


Как я говорил в видео, да и в комментариях, по сути это тот же RD6030, который я уже показывал, но с некоторыми улучшениями, которые я и хотел себе получить.

Но для начала традиционный список всей продукции данной фирмы, которая у меня побывала.
DPH5005
DPS8005
DPS5020
RD6006
RD6012
RD6018
RD6006P
RD6012P
RD6024
RK6006
Корпус и блок питания к RK6006
RD6030
Силиконовые накладки на корпус
Комплект кабелей RD 25A
Модуль RS485 с гальванической развязкой, для подключения преобразователей серии RD60хх
RD6018P
RD6012H
RK6012

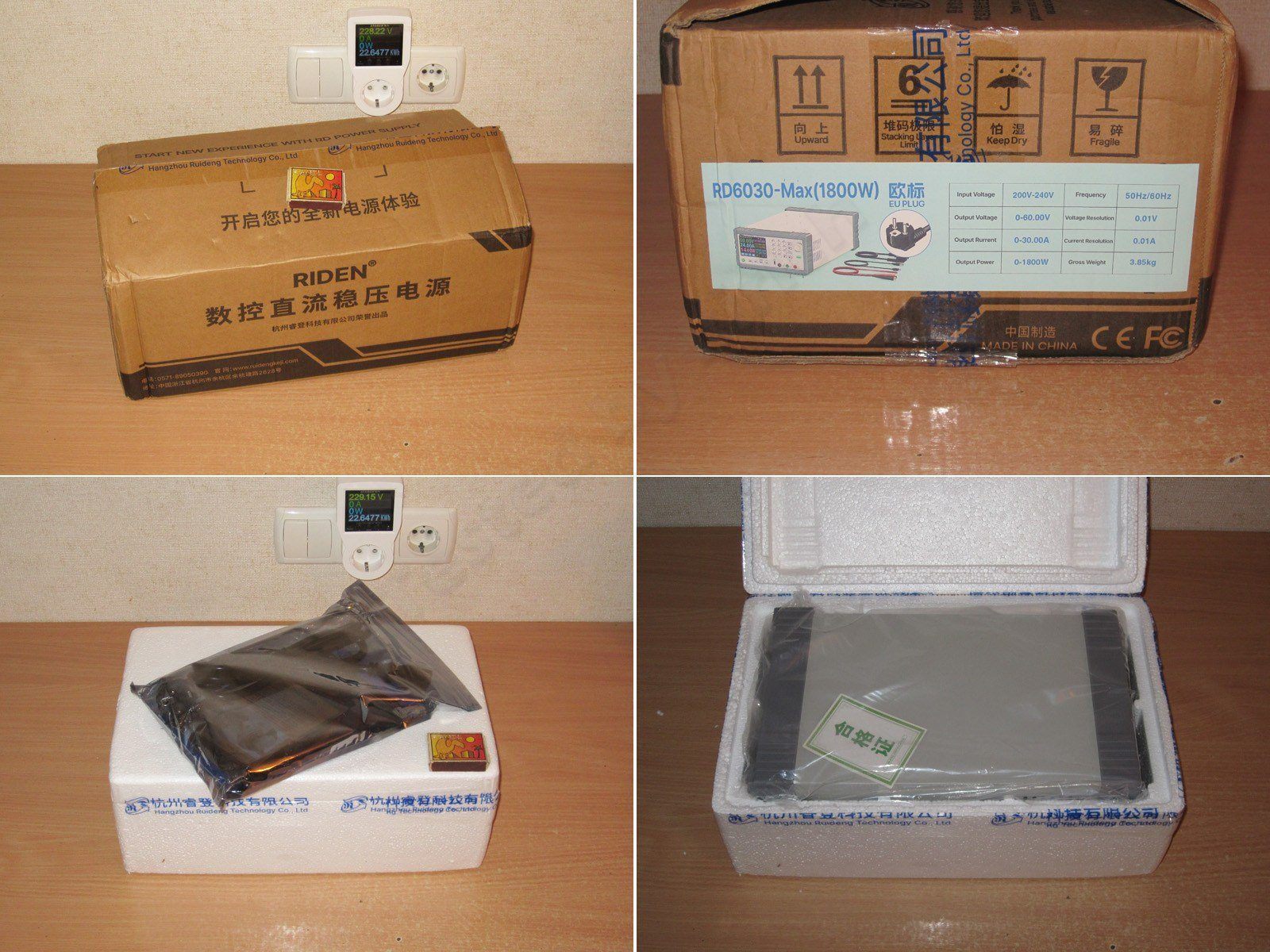

К упаковке как обычно вообще нет претензий, фирменная картонная коробка, внутри пенопластовая, также дополнительно лежал большой пакет с комплектующими.

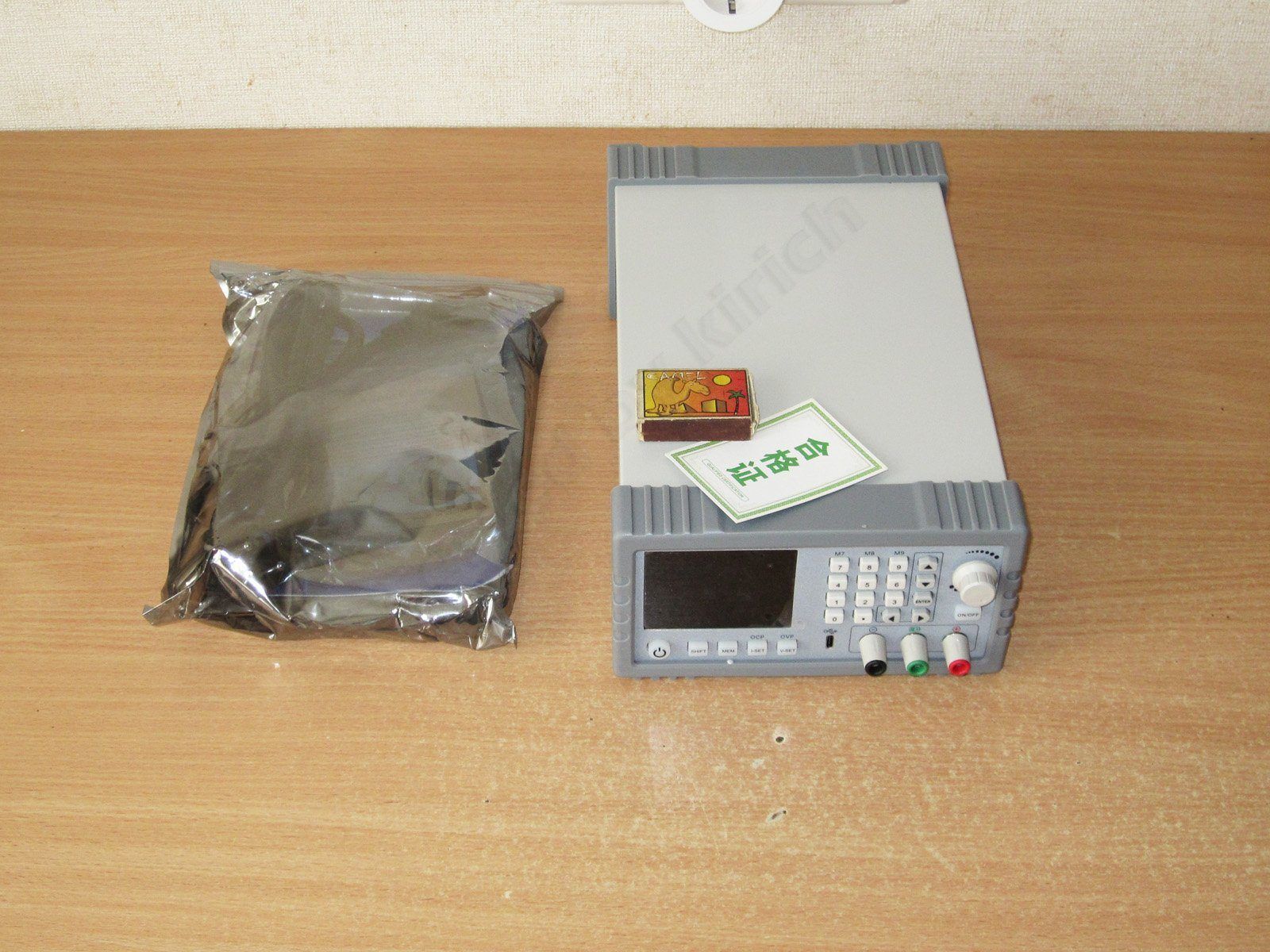

Собственно то, что было в коробке, пакет и блок питания, ну и какая-то бумажка.

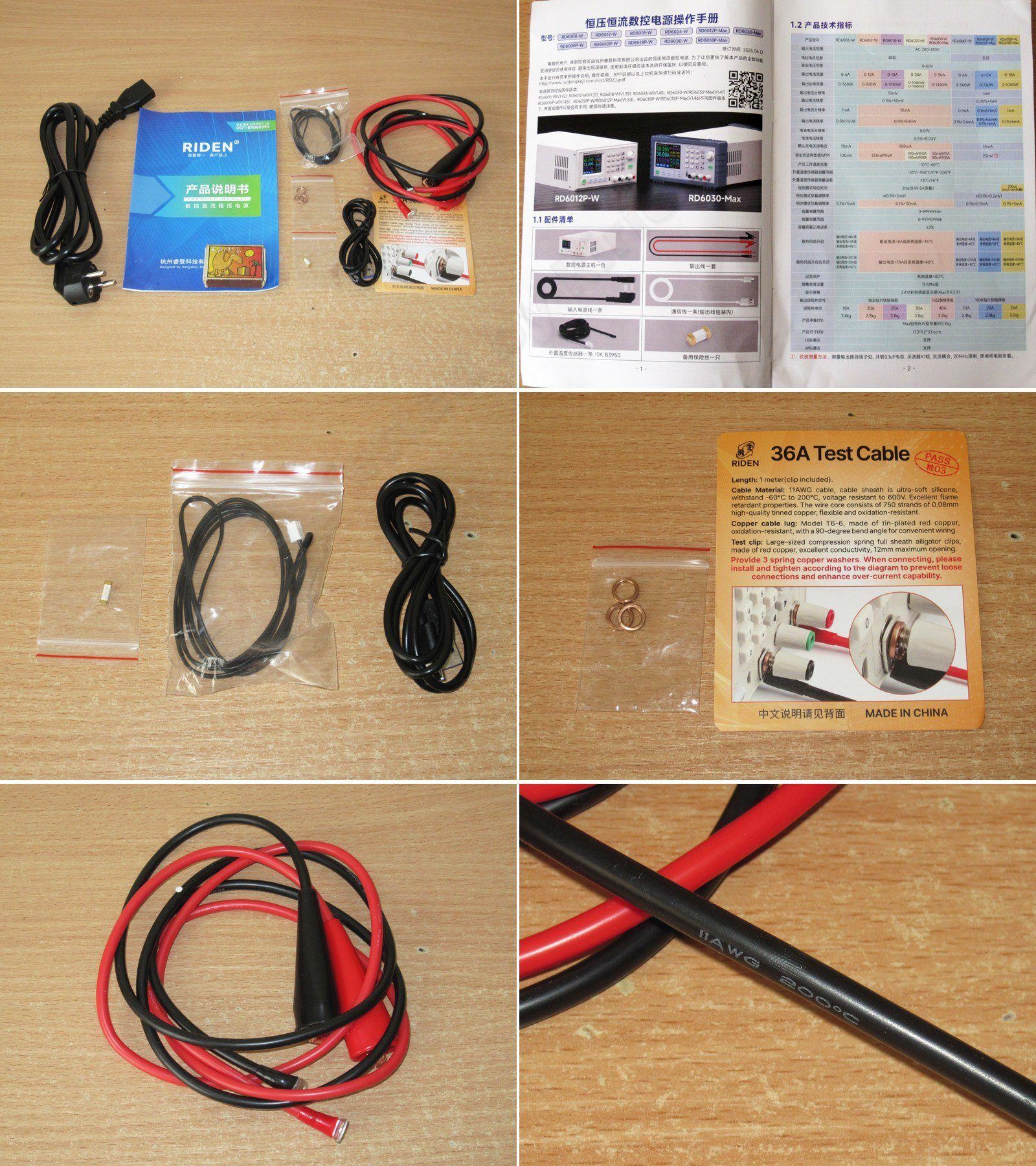

В пакете лежало:
1. Кабель питания
2. Инструкция
3. Внешний термодатчик
4. Шайбы
5. Предохранитель
7. USB кабель
8. Силовые кабели
9. Бумажка - напоминалка силовым кабелям.

Собственно из мелкой бумажечки, которая шла в комплекте к силовым кабелям, я узнал что шайбы Гровера нужны чтобы прокладывать их между наконечником и прижимной гайкой. :) Шайб кстати три, на случай если одна потеряется.

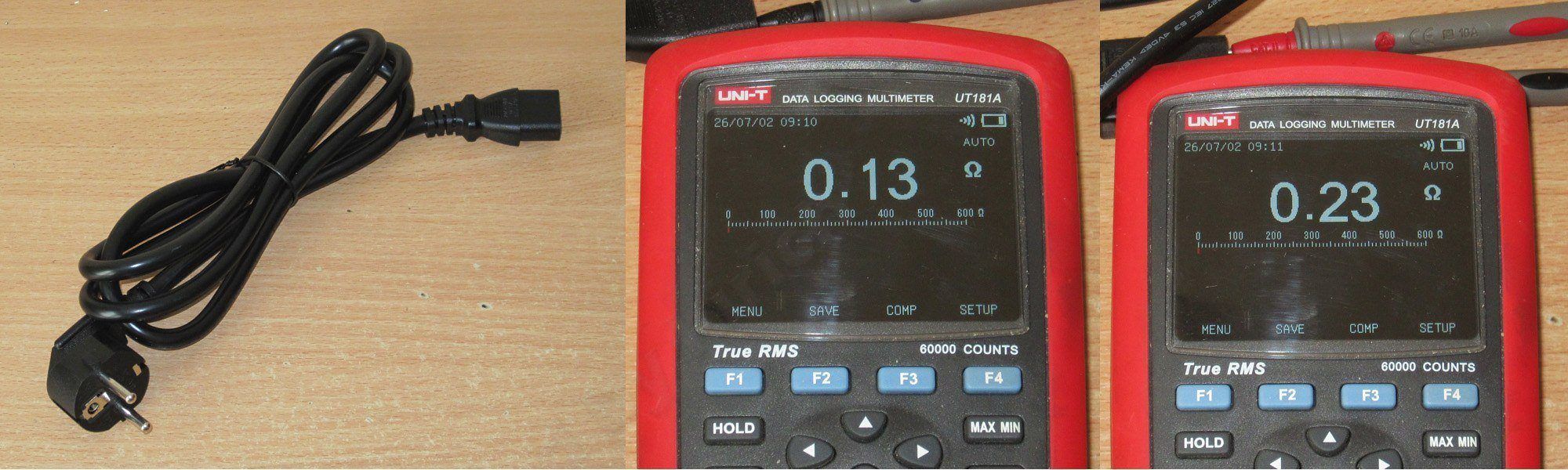

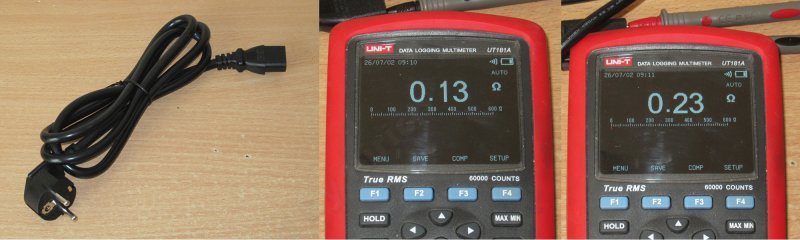

В видео я сказал что кабель питания по ощущениям качественный и ощущения меня не обманули, сопротивление около 0.13 Ома, при том что у весьма неплохого фирменного кабеля показало 0.23 Ома.

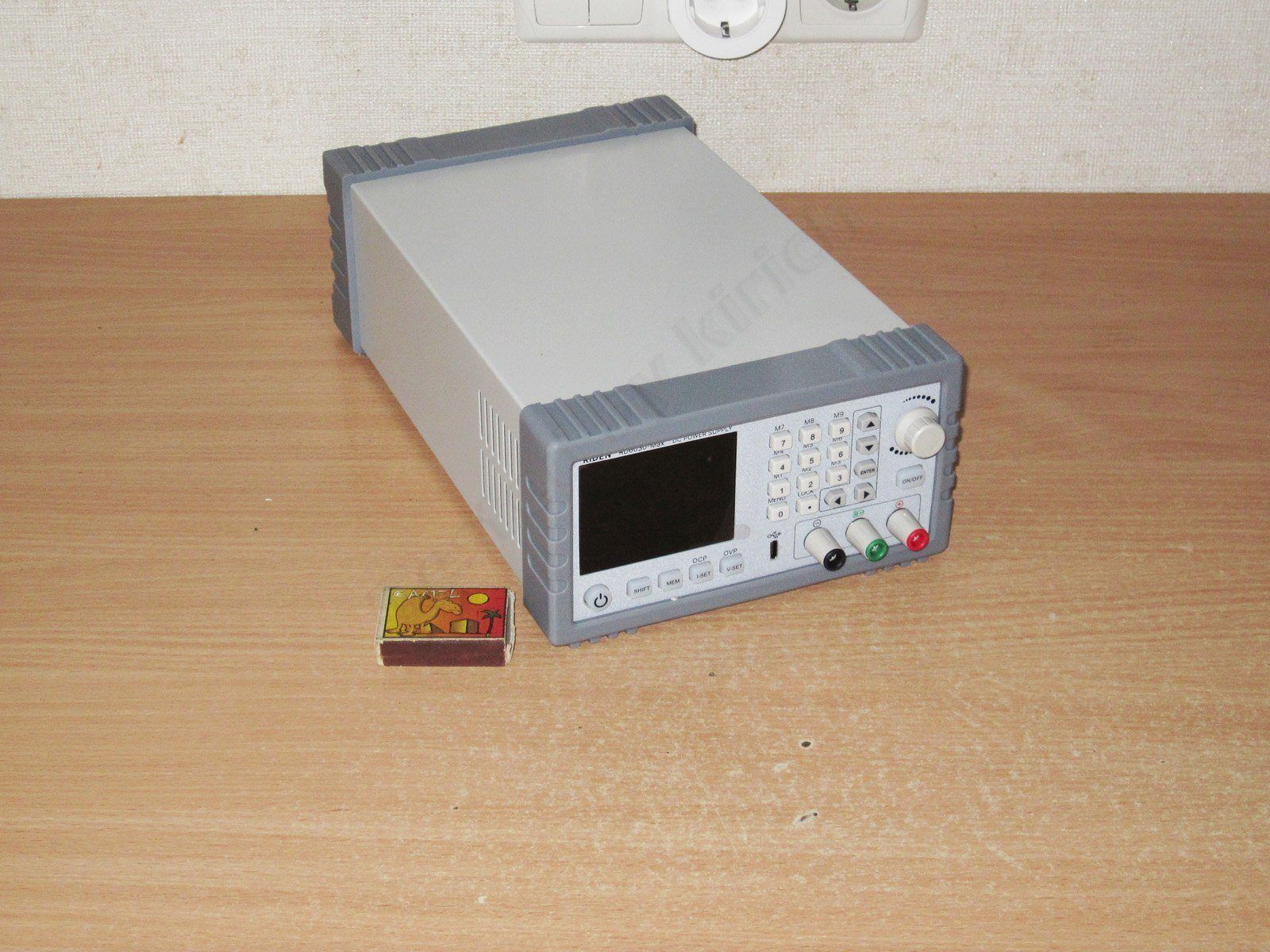

Внешне блок питания ну очень похож на мой рабочий RD6030, даже силиконовые накладки присутствую, правда своему я докупал, здесь они идут в базе.

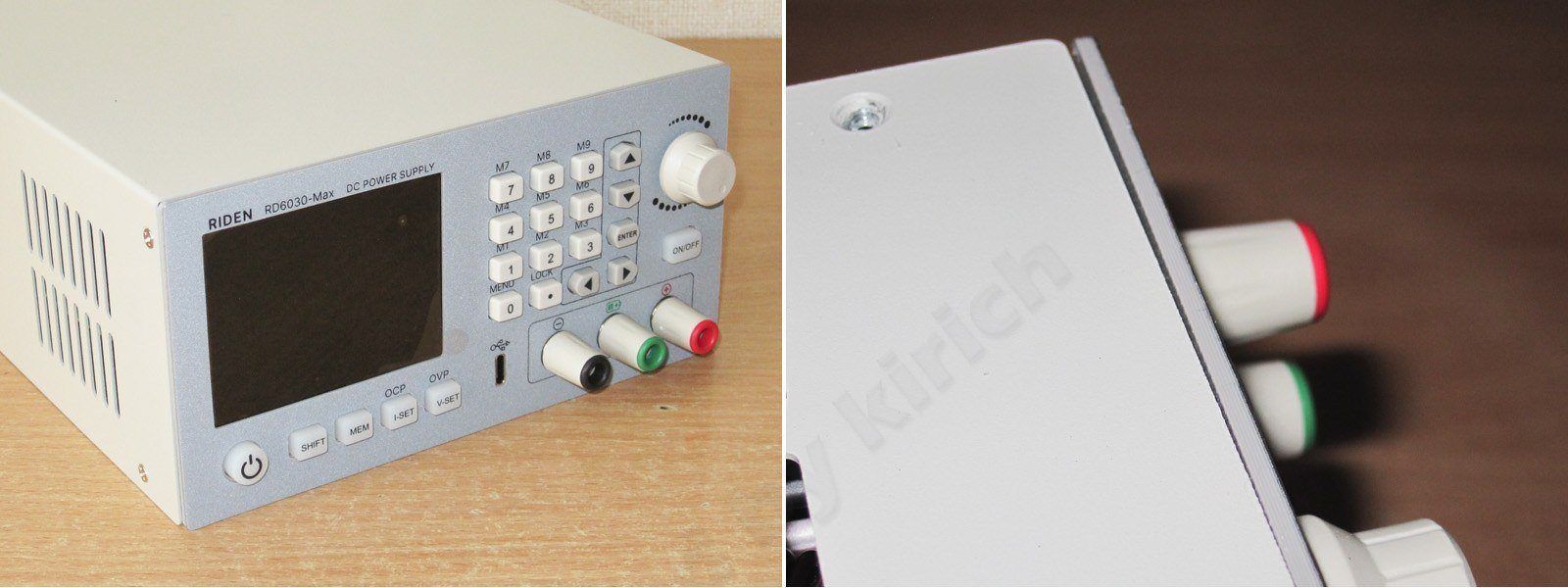

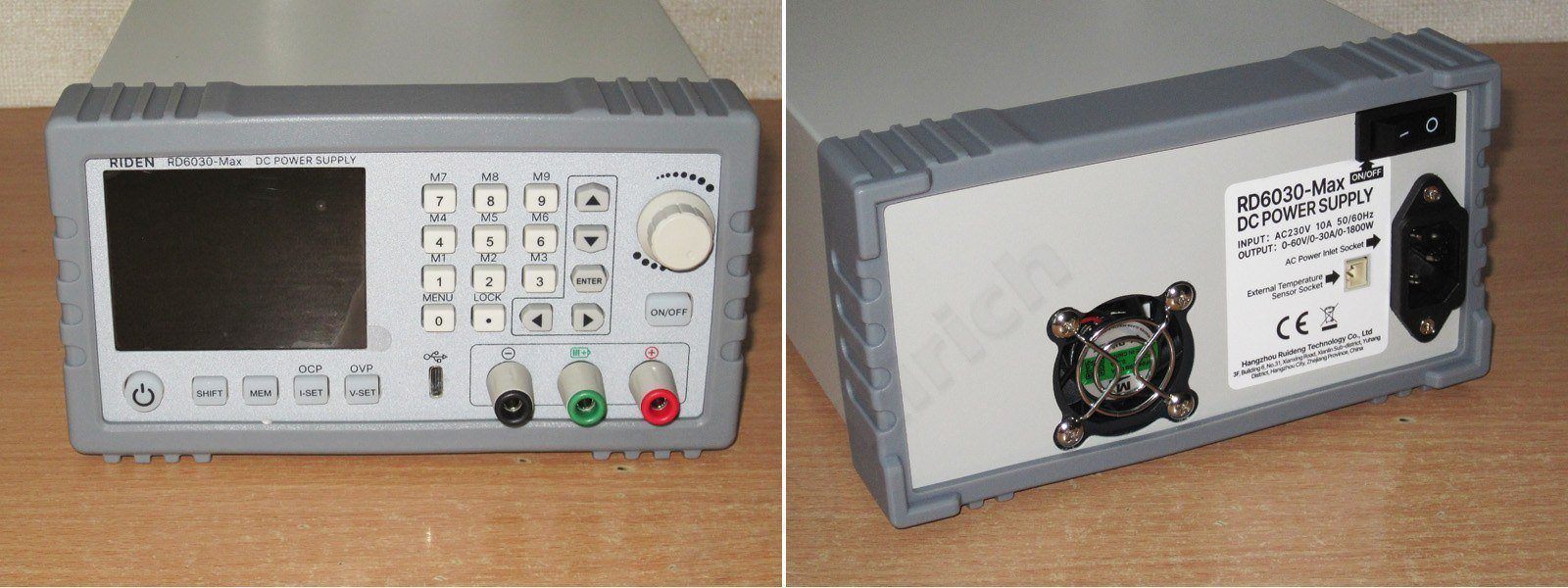

Самое важное для меня отличие от обычной версии, это большой дисплей, бонусом идет разъем USB-C, ну а в остальном внешне спереди всё точно также.
Сзади также имеются некоторые отличия и самое нужное, это то что здесь наружу вывели гнездо для подключения внешнего термодатчика, у всех остальных нужно его подключать прямо к плате преобразователя.

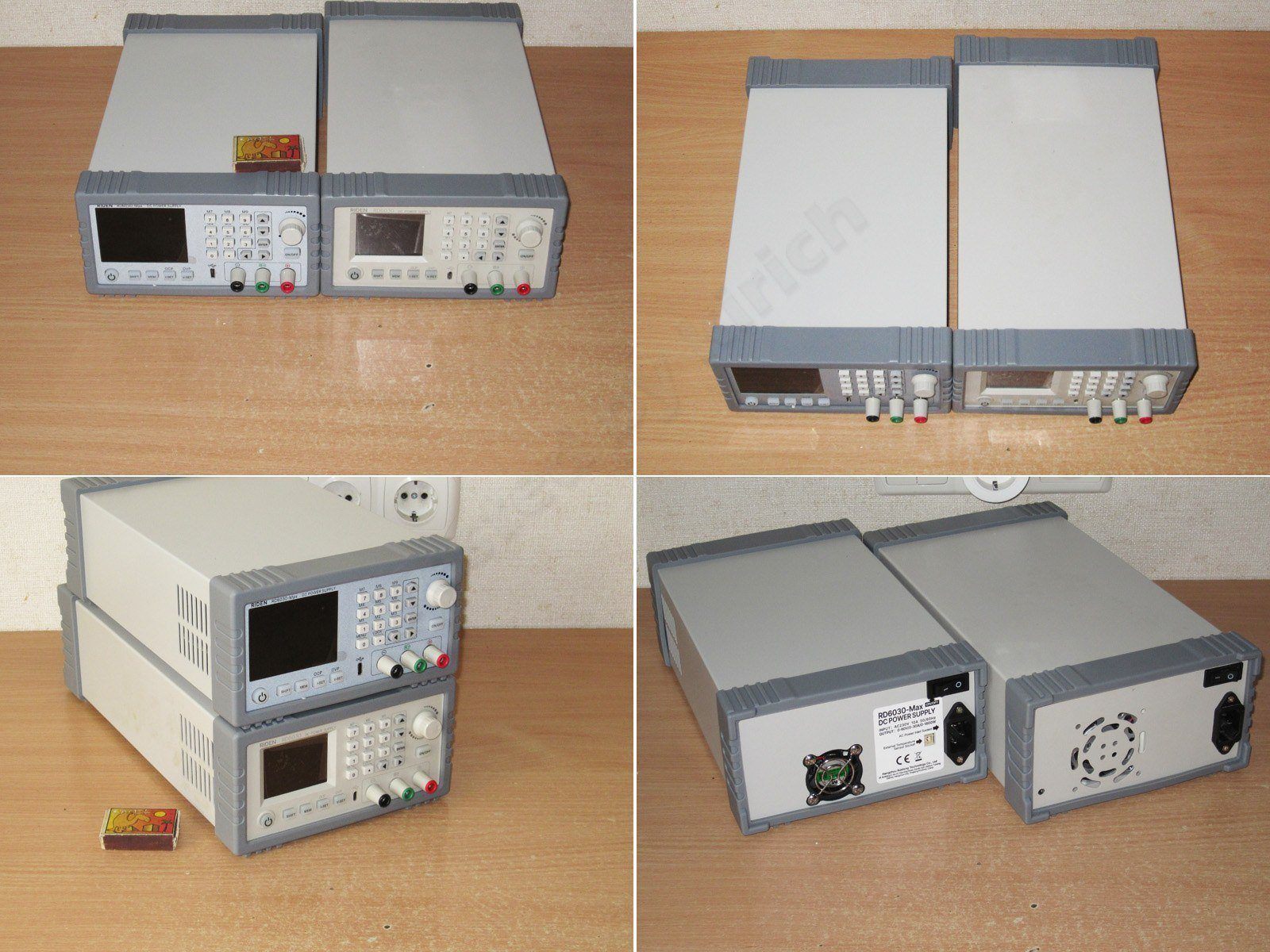

Сам по себе внешне блок очень похож на старую модель, даже я, как пользователь обычного 6030 мог бы сказать что они почти одинаковые, вот в этом "почти" и кроется разница.
Для меня реально было неожиданно версия Макс короче предыдущей, я почему-то был на 100% уверен что у Райдена есть всего три корпуса, один мелкий который уже не производится и два крупных, выяснилось теперь их четыре, или даже пять, если считать корпус для серии RK

Силиконовые накладки реально очень удобно стыкуются друг с другом обеспечивая как удобство, так и защиту от скольжения. Вот честно, пользуюсь ими долго и могу точно сказать, если у вас большой корпус, то это вот реально маст хэв.

Сзади также есть отличия, у новой модели вентилятор маленький и для него сделано специальное отверстие, у старой версии просто выштамповка, которая кстати так себе, в идеале ее вообще вырезать и поставить решетку.
Только сейчас подумал, что ведь из-за этого отверстия для вентилятора данный корпус идет исключительно под серию Мах, так как продается связка преобразователь+БП+корпус и у обычных версия блок питания явно другой.

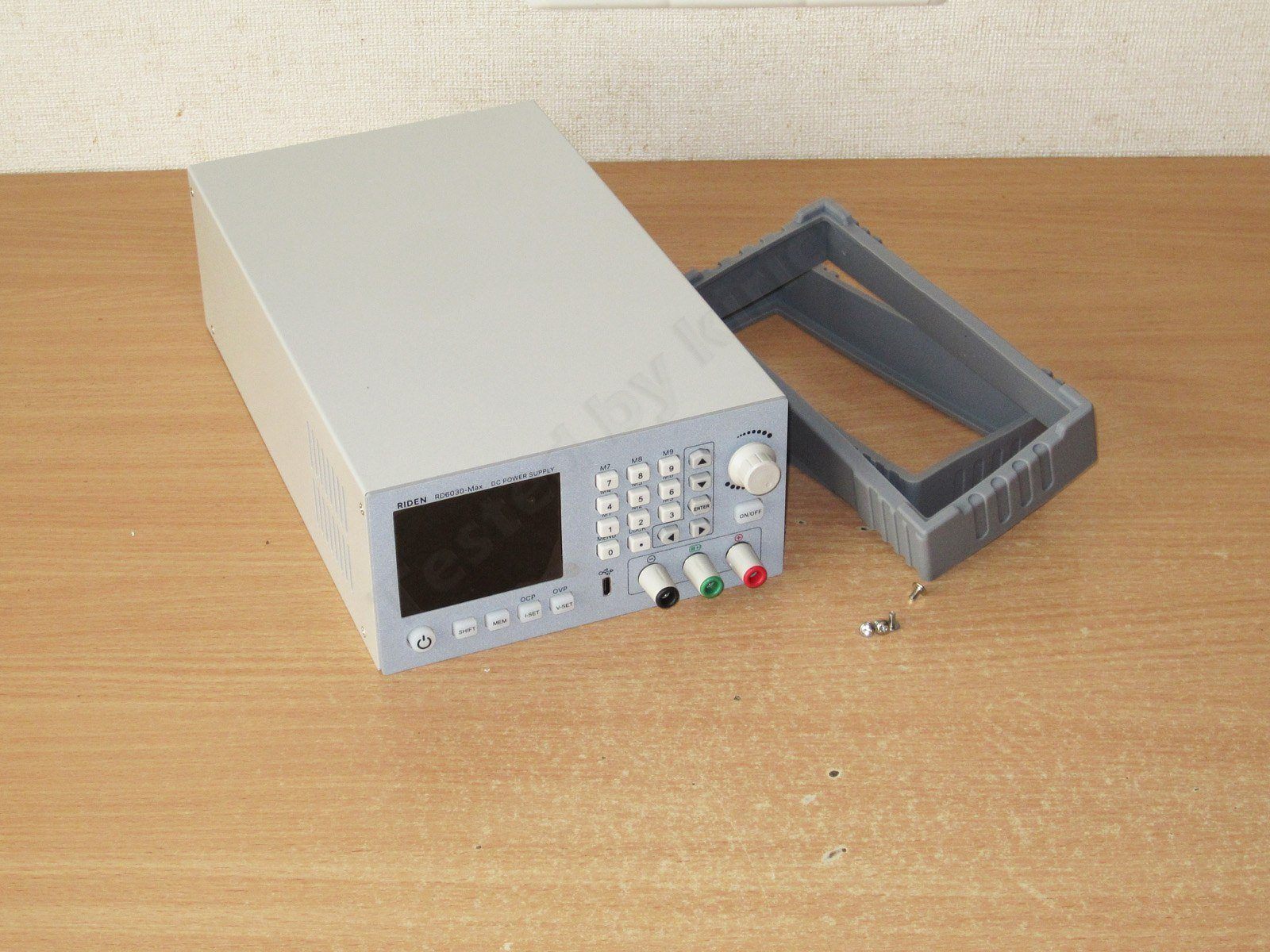

Ладно, снимаем накладки и будет смотреть что вообще там внутри.


А вот здесь нас ждет еще одна неожиданность, передняя панель то другая, она явно отличается от привычной многим панели преобразователей серии RD60xx.

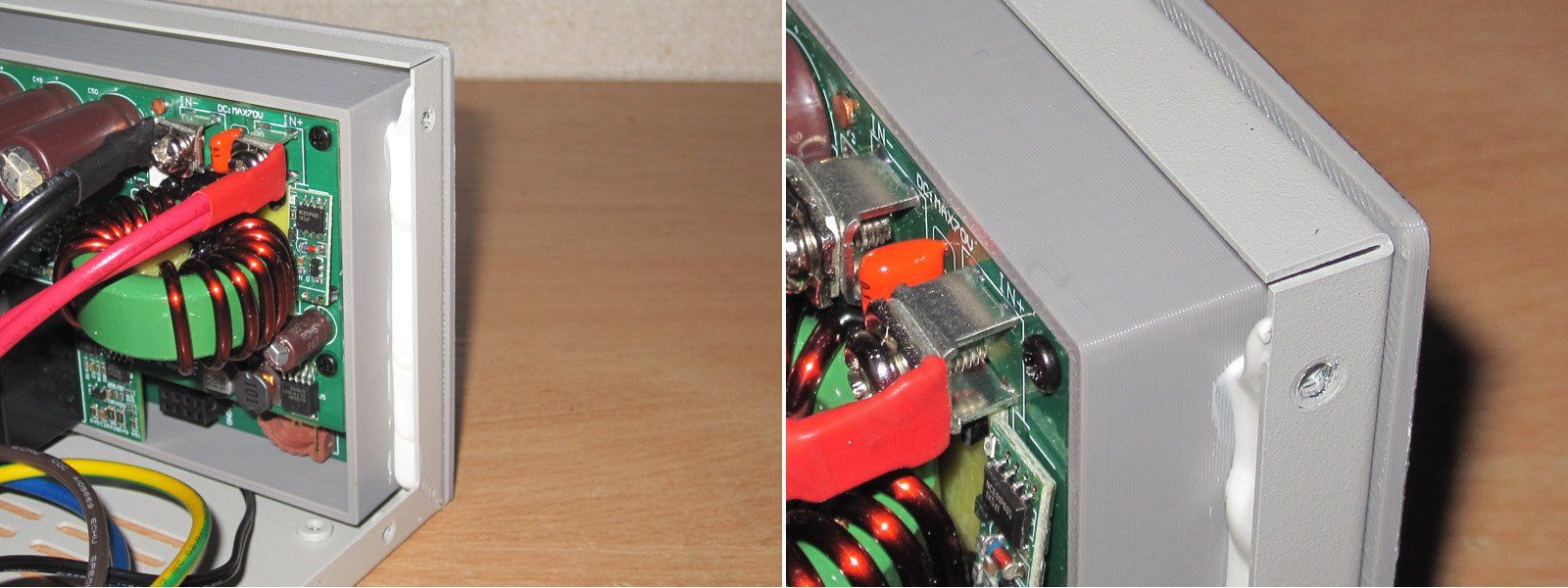

Вторая странность, передняя панель не везде прилегает к корпусу, но при этом не люфтит, как это бывает у почти всех блоков питания серии RD в подобном корпусе.

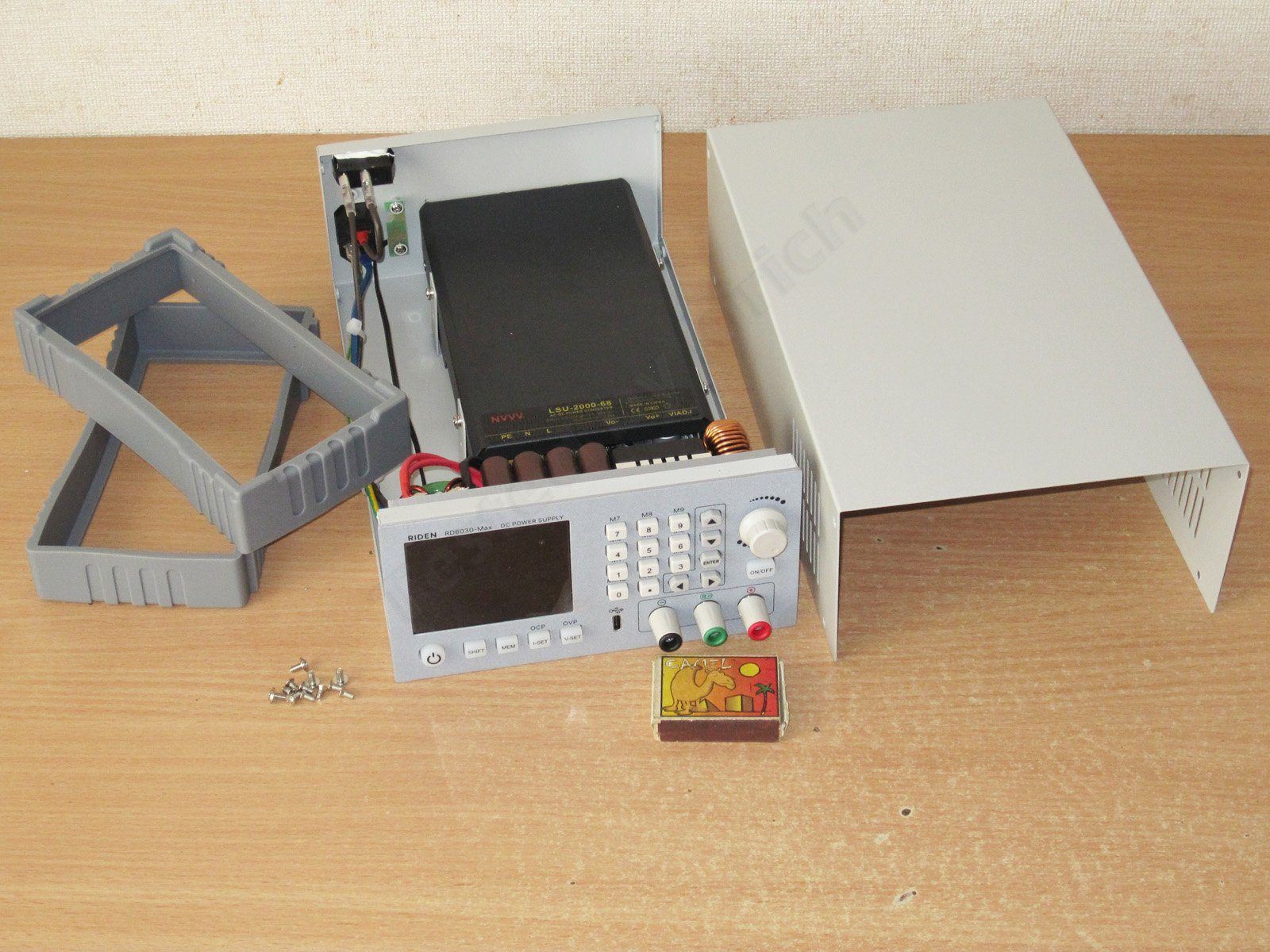

Снимаем кожух, здесь без приключений, всё как у обычной версии.

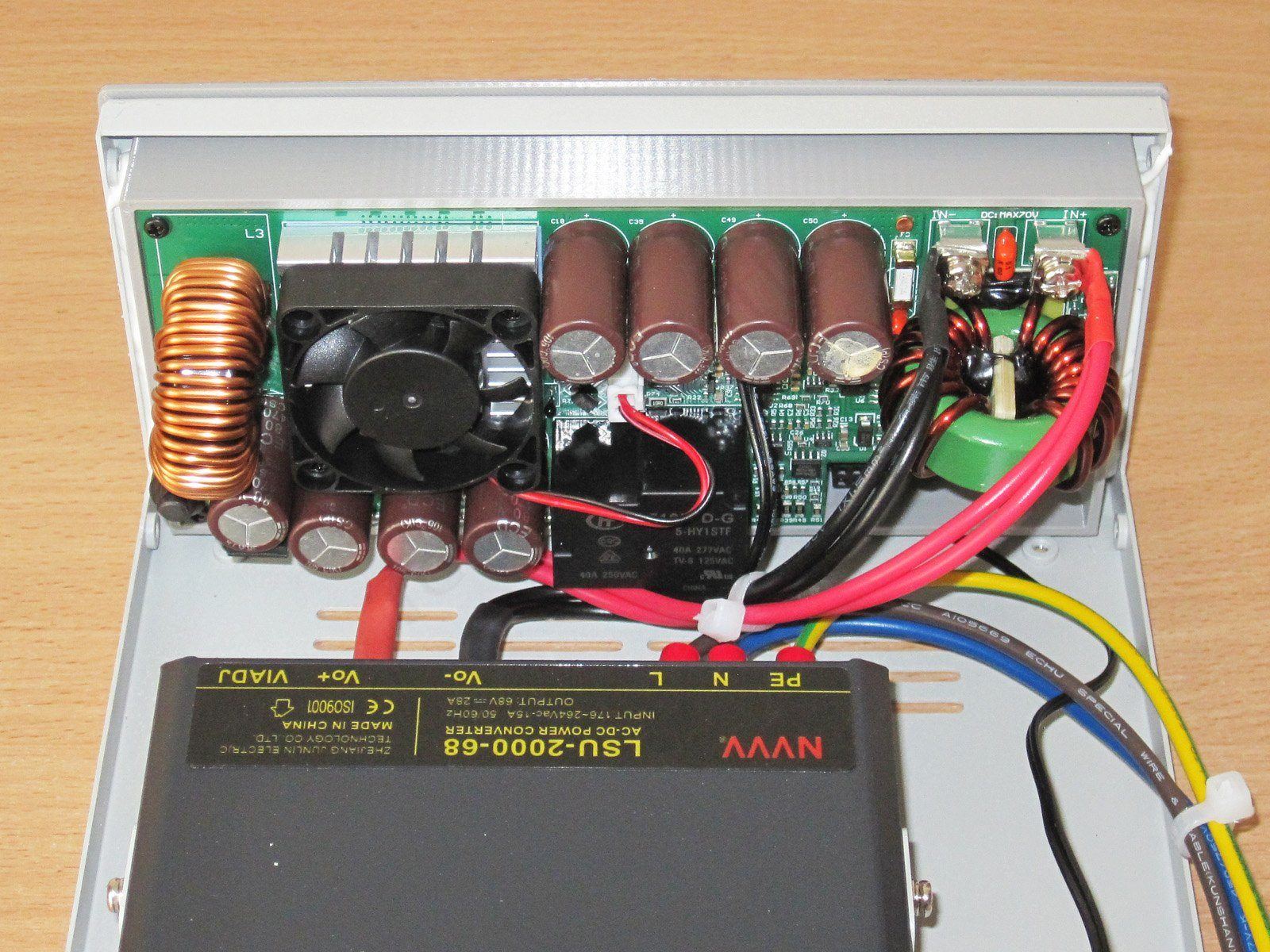

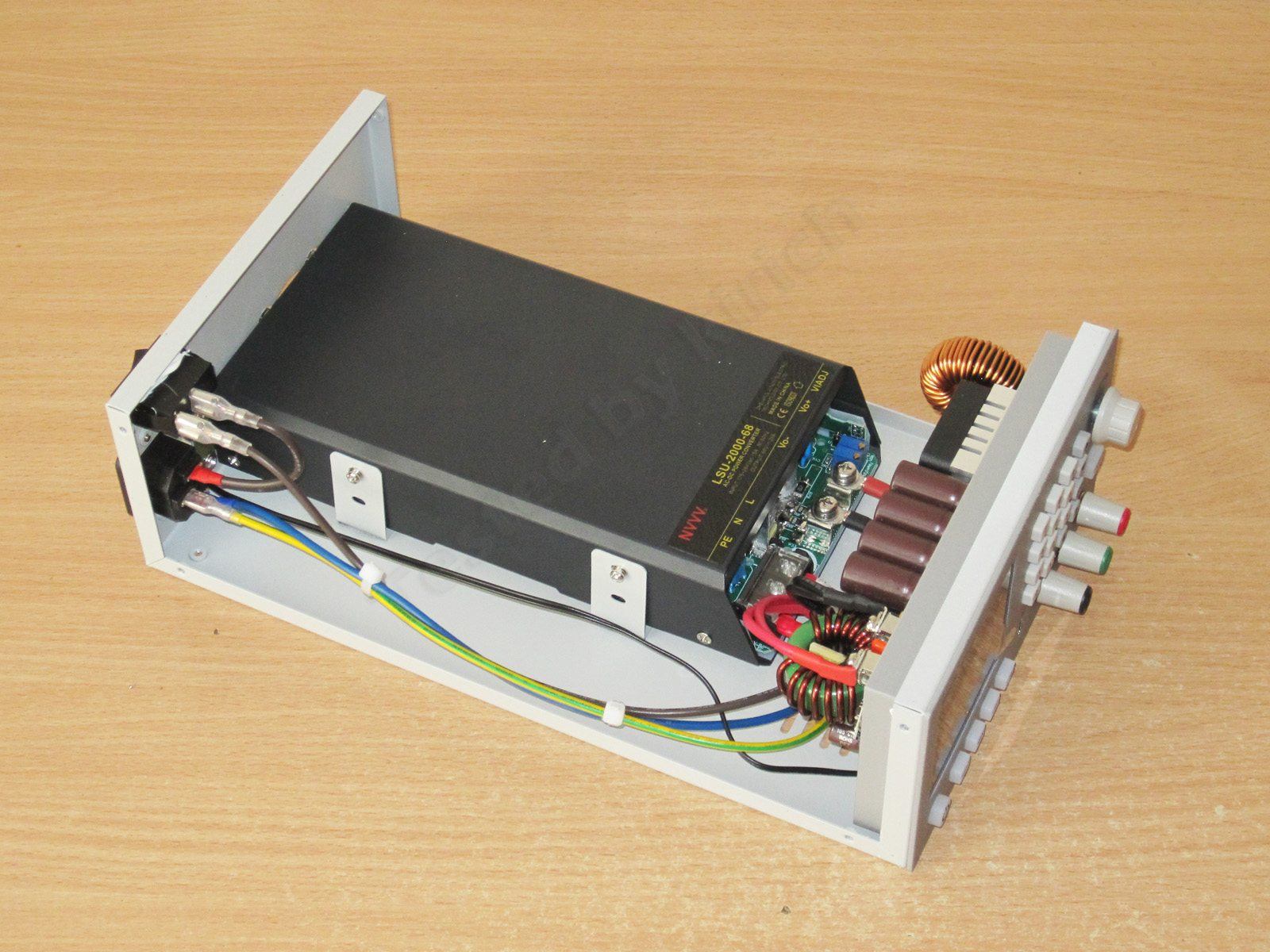

И снова неожиданность, мало того что сам корпус немного меньше обычного, так здесь еще и блок питания как бы раза в два меньше чем те привычные модели на 1500 ватт, которые продают под старые корпуса.
Не, ну реально, я когда его открывал, то был почти уверен что внутри обычный большой блок питания, типа того как я когда-то обозревал, на 1500 ватт.
Вскрываю и вижу полупустой корпус и БП который не только меньше, а еще и мощнее....



Сама по себе плата преобразователя ничем не отличается от типовой платы RD6030, изменения судя по всему коснулись только платы передней панели, но я туда лезть не хочу, да и не уверен что получится.



К моему удивлению и разочарованию у казалось бы топового варианта в комплекте не идет модуль WiFi, хотя по хорошему могли бі в комплект еще и их модуль RS485 положить. Не, мне он как бы не нужен, но как по мне, если вы продаете топовое устройство, но можно хотя бы WiFi установить, а в идеале еще и батарейку дать.

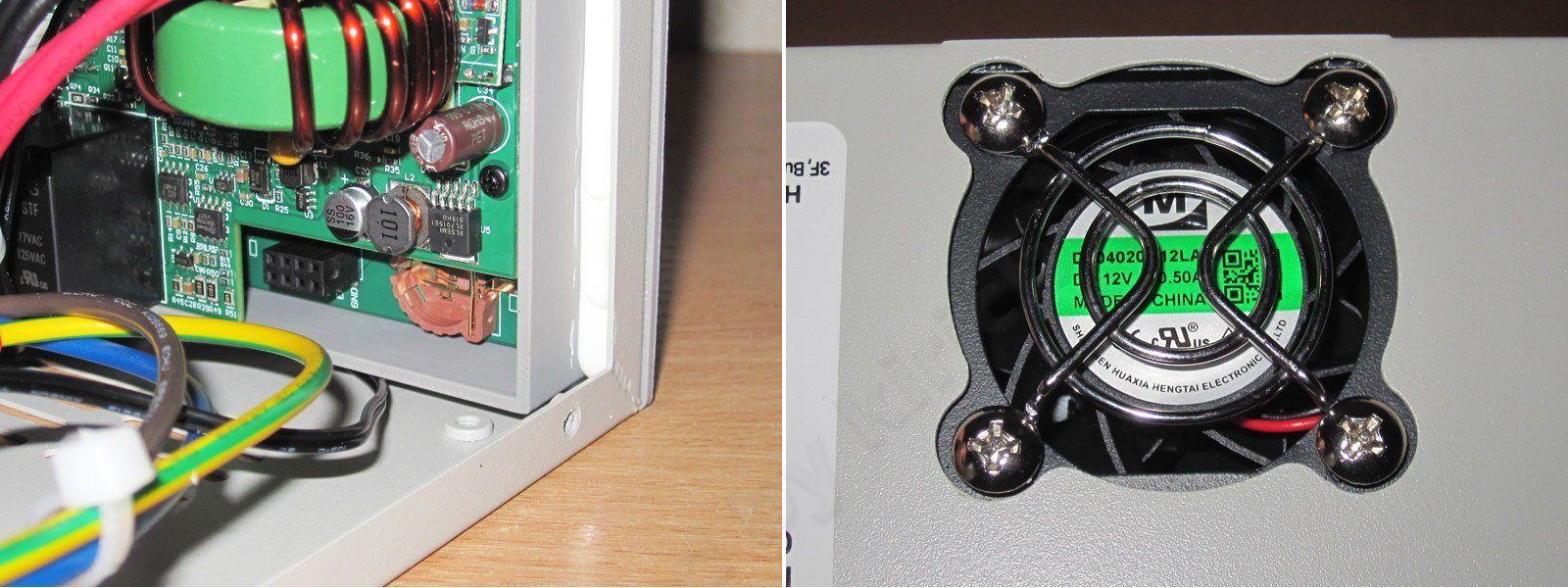

Вентилятор относительно мощный, 12 вольт 0.5 ампера, размера 40х20мм, потому да, шумит.



А вот и особенности передней панели. Еще с самого начала мне менеджер сказал, что преобразователь версии Мах отдельно не продается. Я еще тогда подумал, почему, оказалось все предельно просто, это "нестандартная" модель.
Суть в том что во первых, здесь даже защелок нет, панель просто вклеена в корпус на герметик, а во вторых, эта панель просто распечатана на 3D принтере, о чем говорит характерный рельеф.

Потому да, новую панель под большой дисплей заказывать нет смысла из-за большей цены и меньшего спроса, проще напечатать и выпустить по сути кастомную версию.

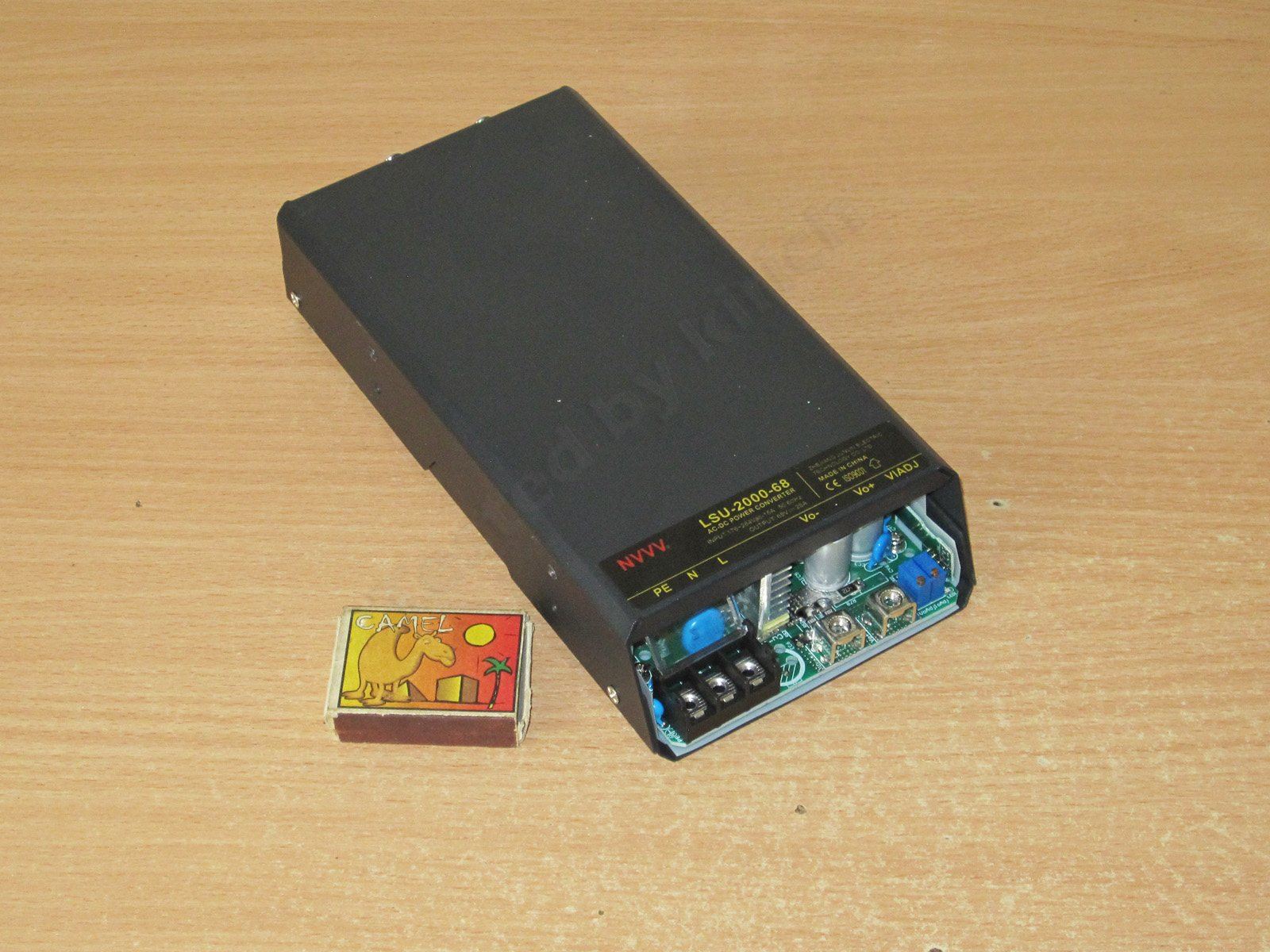

Ну ладно, с корпусом закончили, перейдем к блоку питания. Как я уже писал, он реально компактный, хотя справедливости ради у меня дома лежит 12 вольт 1400 ватт блок еще наверное раза в два компактнее, спасибо одному из моих читателей :)



Производитель NVVV, и кстати это довольно известная фирма, меня даже пару раз спрашивали по поводу их блоков питания, и вот представился случай посмотреть на него вживую.

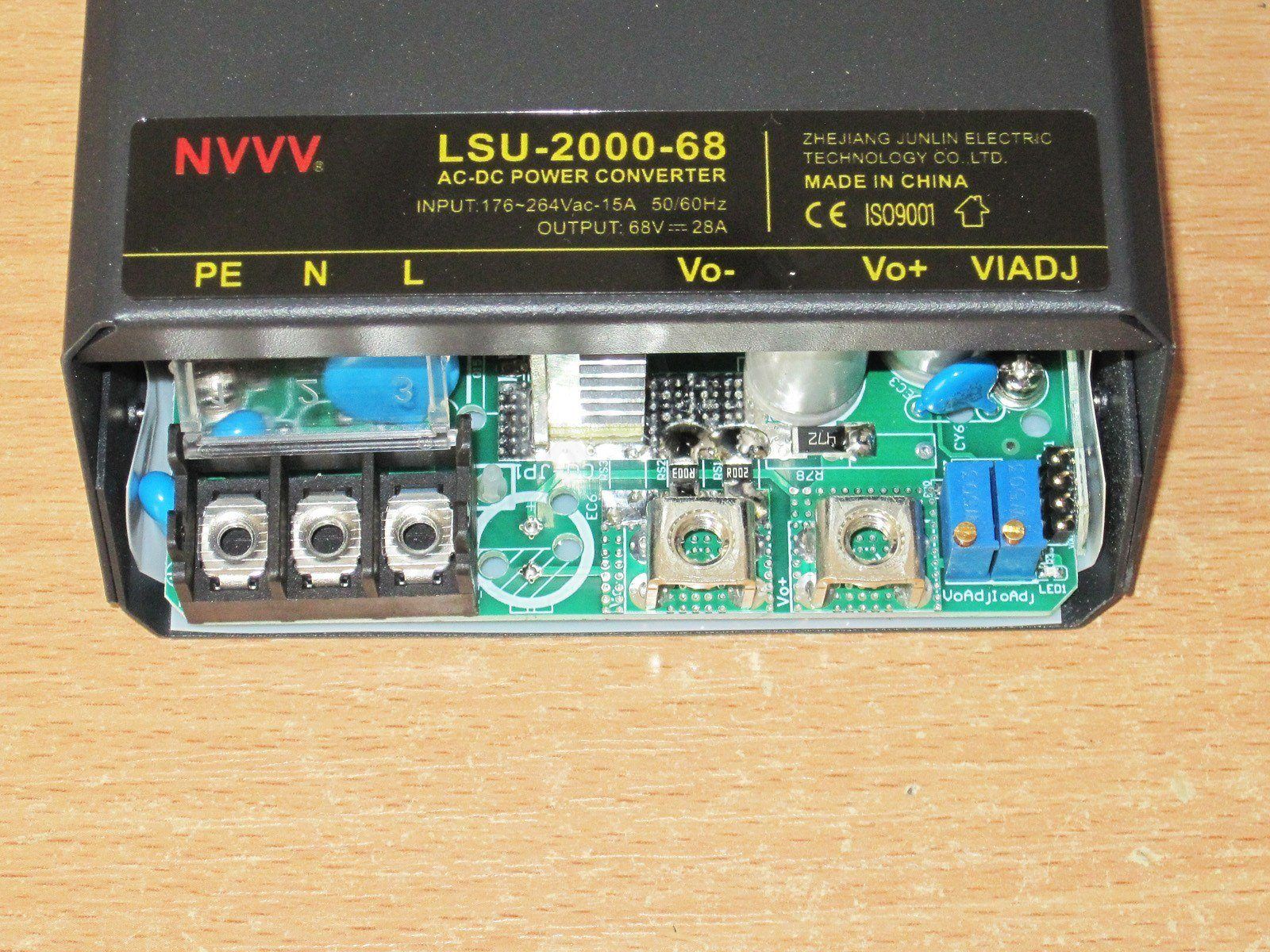

Заявленные параметры - 68 вольт 28 ампер, это правда скорее 1900 ватт, а не 2000, как указано в маркировке модели, но нам по сути важен результат, а не цифры.
Сразу отмечу наличие двух подстроечных резисторов, блок может работать как в режиме CV, так и в режиме СС.

Вообще 60 вольт 30 ампер это 1800 ватт, КПД у 6030 довольно высокий, при примерно 60% выходной мощности потери были около 48 ватт, потому в реальности для получения 1800 или даже 1830 ватт блока мощностью в 1900 ватт должно как раз хватать.

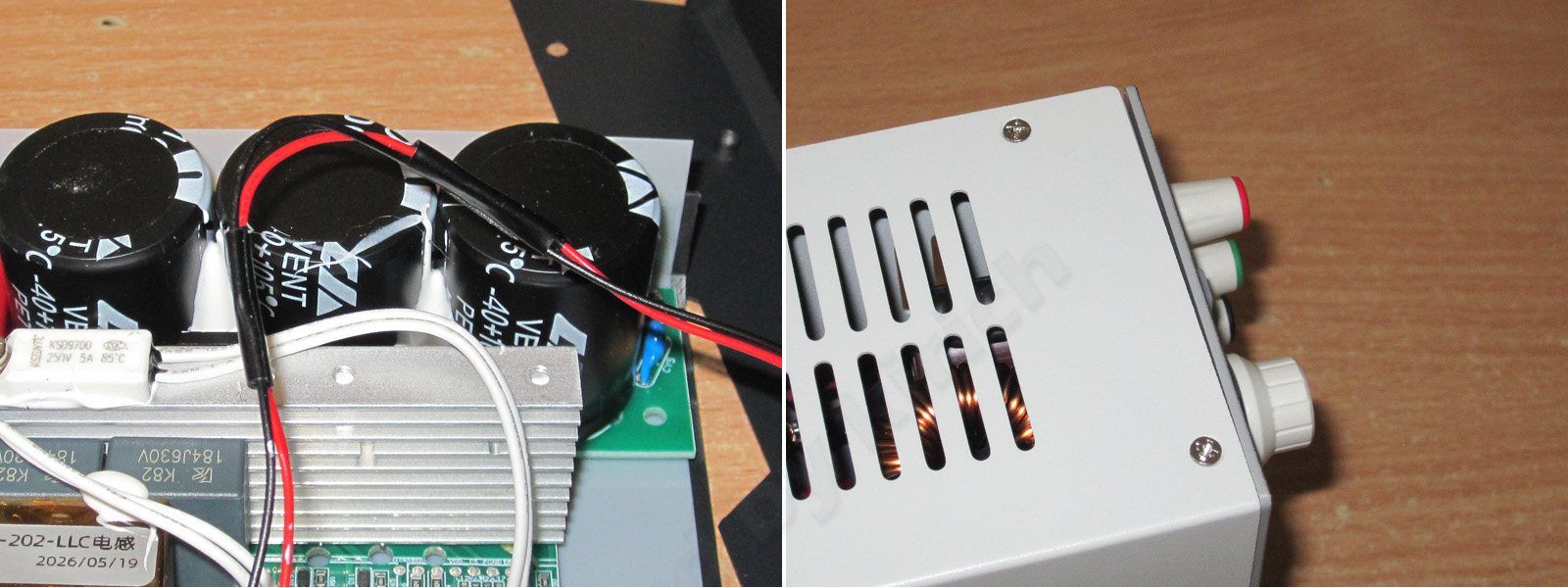

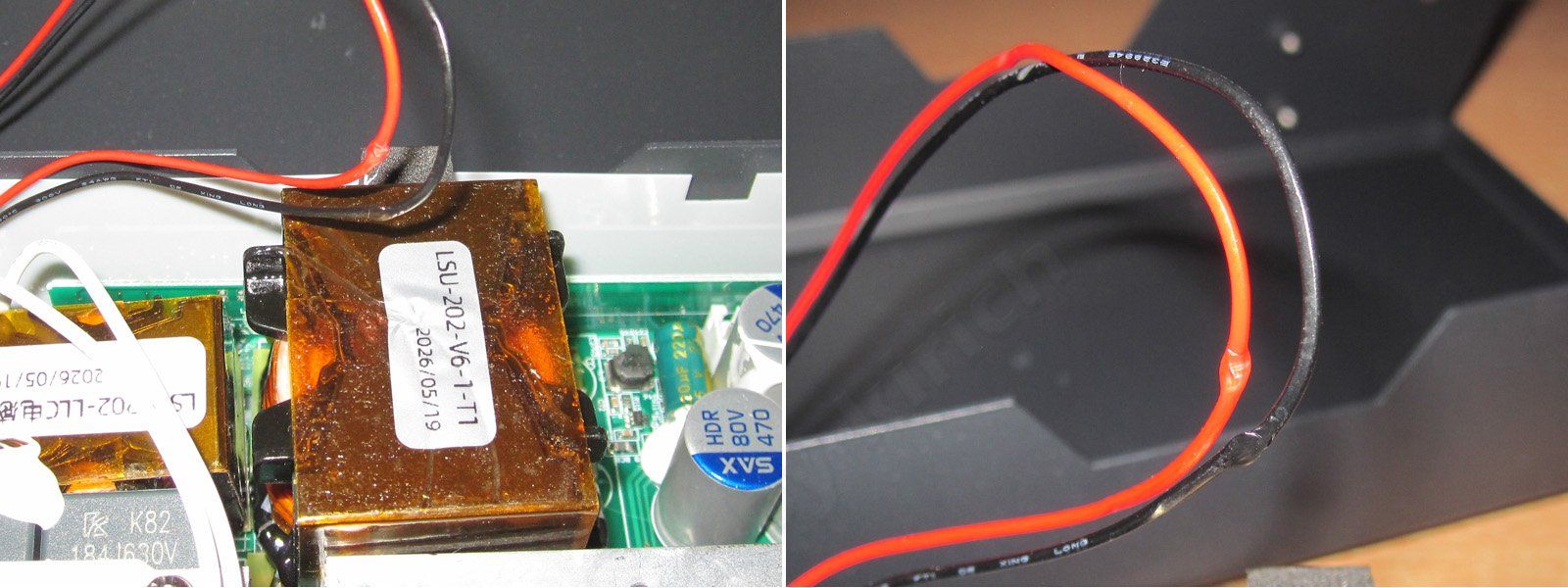

Вскрываю корпус блока питания и первое что вижу, передавленные в двух местах (по два места на каждом проводе) провода питания вентилятора. Эти провода легли на трансформатор, их прижало крышкой и изоляцию продавило.

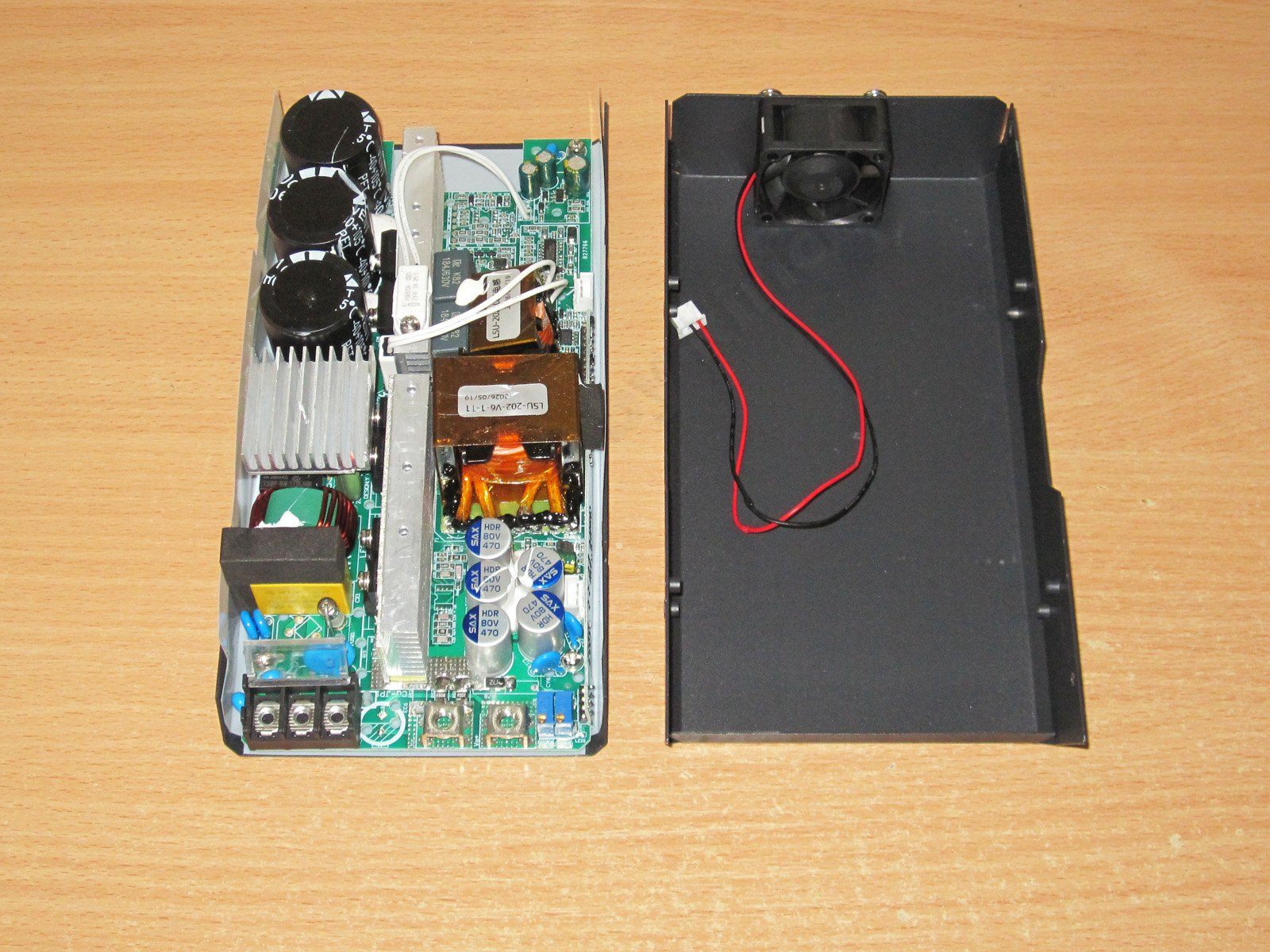

Вентилятор отсоединяем, крышку снимаем, нам на пока неинтересна.

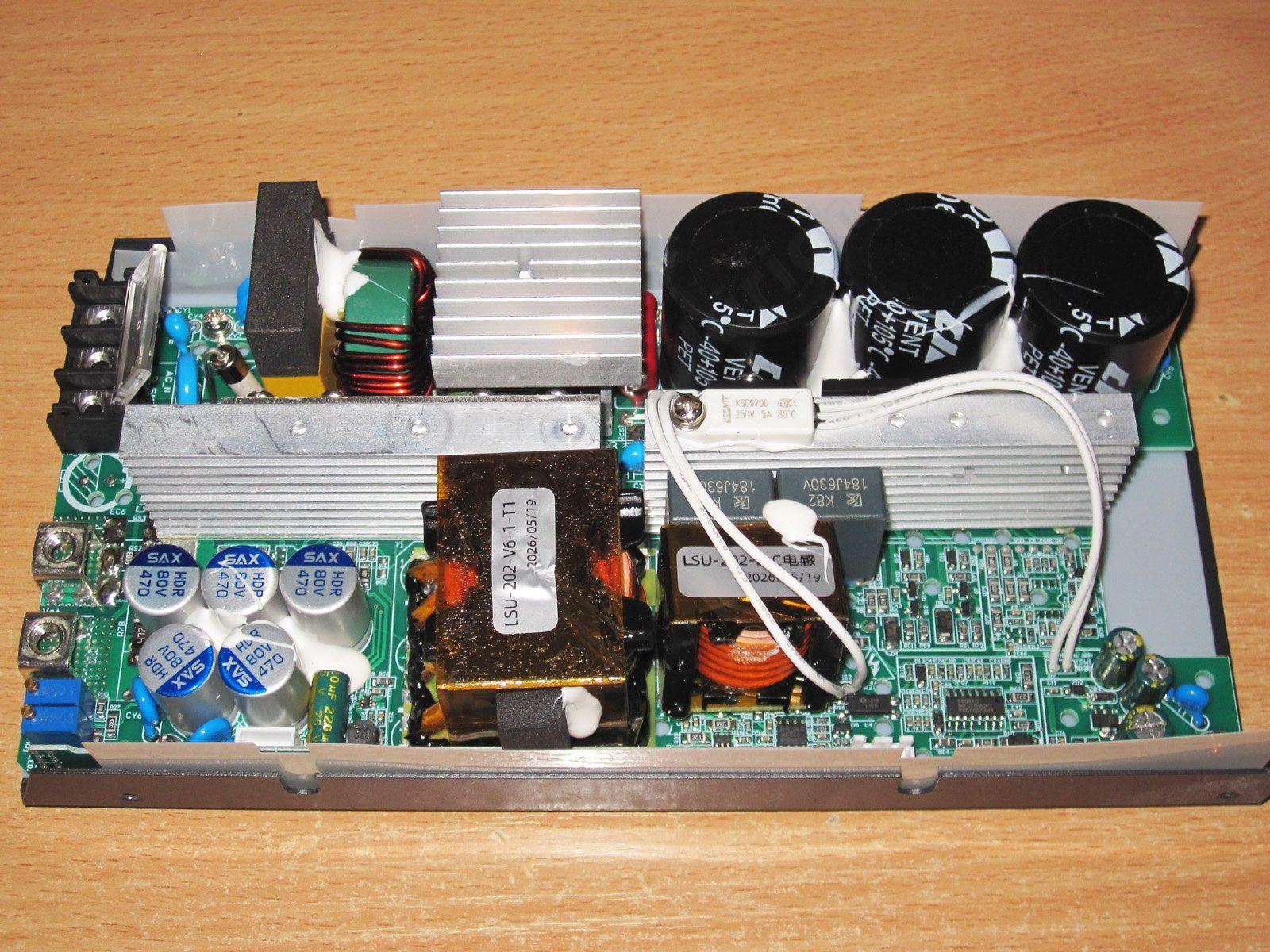

Компоновка довольно плотная, не как у телекомовских фирменных блоков, или серверных, но тем не менее все равно весьма плотно.
При этом сходу отмечу правильно спроектированную систему охлаждения, где радиаторы эффективно обдуваются.

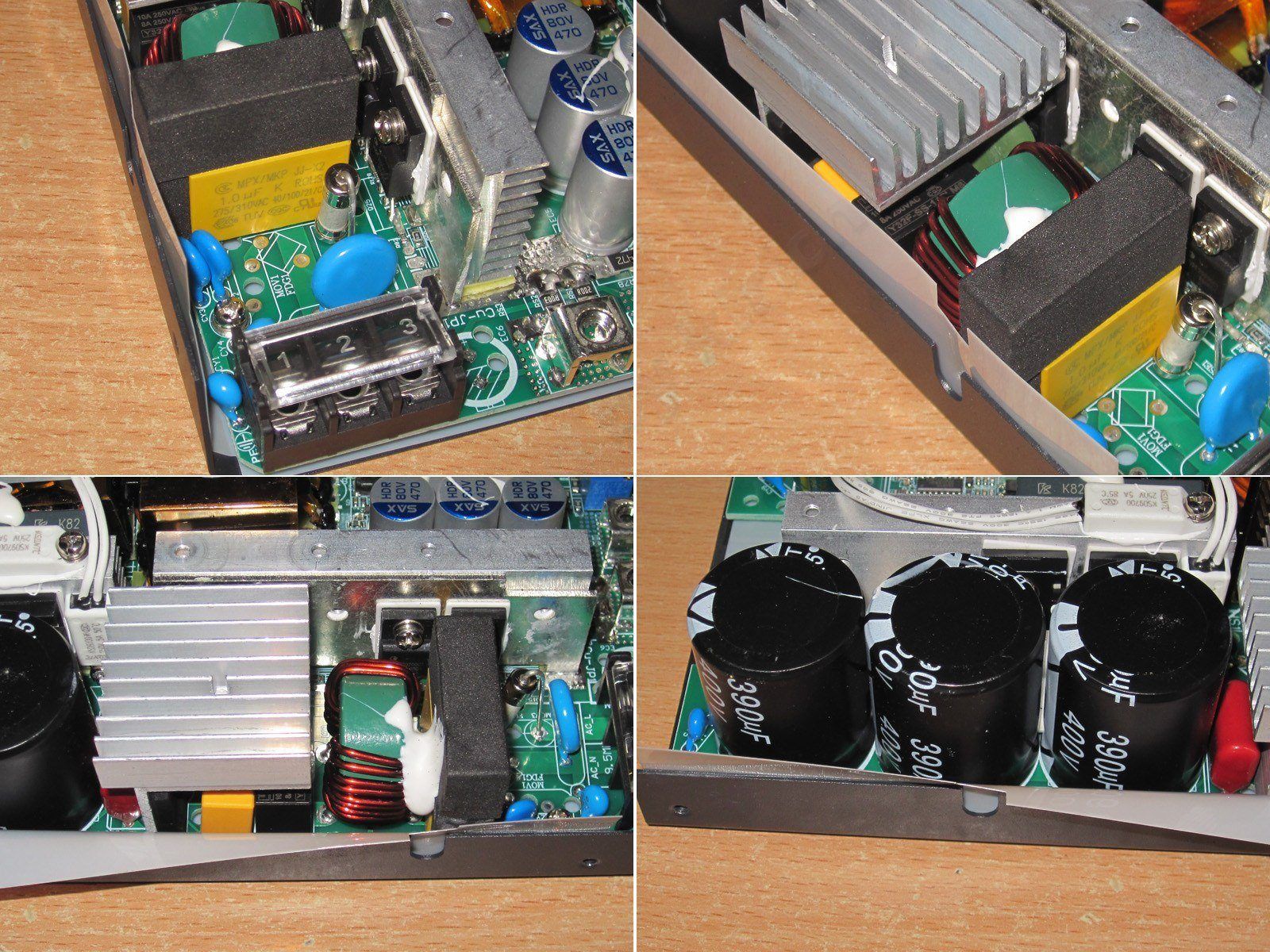

По входу имеется полноценный фильтр, предохранитель, варистор, термистора сходу не увидел, но уверен что он там есть.
Также если присмотреться, то под радиатором диодного моста имеется реле, которое скорее всего закорачивает термистор запуска блока питания.
Входных конденсаторов три утки по 390мкФ, т.е. суммарно почти 1200мкФ, для мощности в 2кВт как-то не густо, но стоит учитывать что блок питания рассчитан на работу в относительно узком диапазоне напряжений, от 176 вольт.

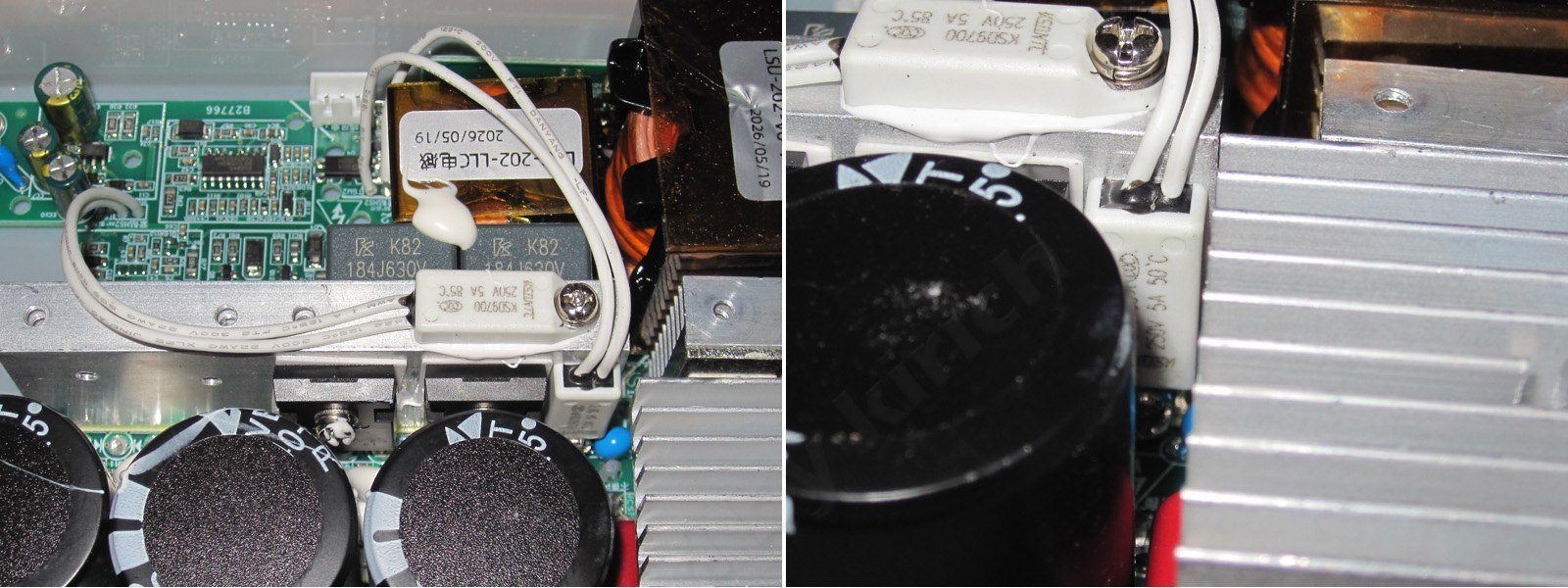

На радиаторе инвертора стоит аж два термостата, на 85 градусов для защита от перегрева и на 50, для управления вентилятором.
Да, вентилятор работает в режиме вкл/выкл и я думаю добавить ему плату управления оборотами.

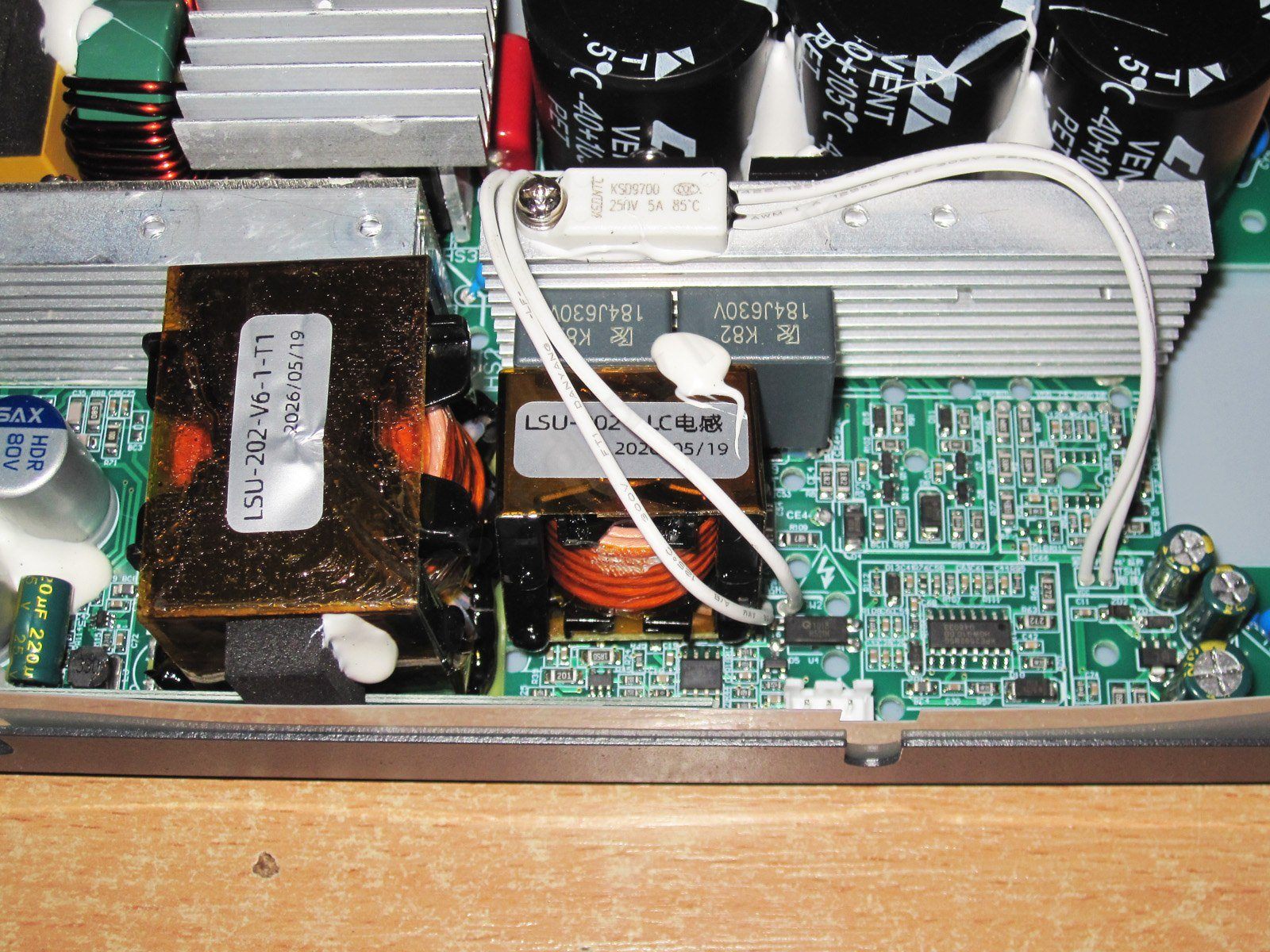

Как уже можно догадаться, блок собран по LLC топологии, о чем однозначно говорит наличие трансформатора, дросселя и конденсаторов, установленных рядом друг с другом, обмотки намотаны литцендратом, но это было ожидаемо, при таких то мощностях и размерах.

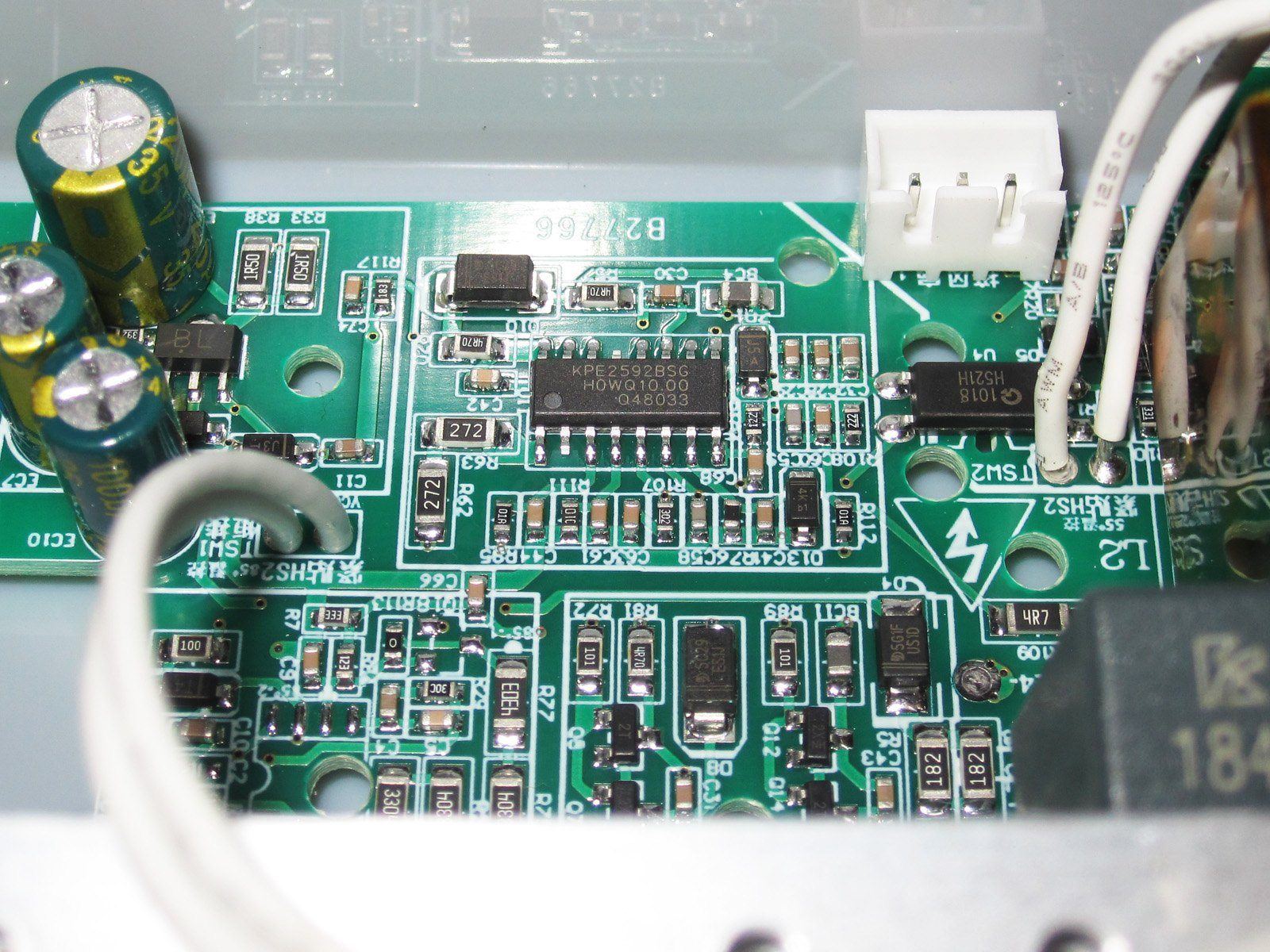

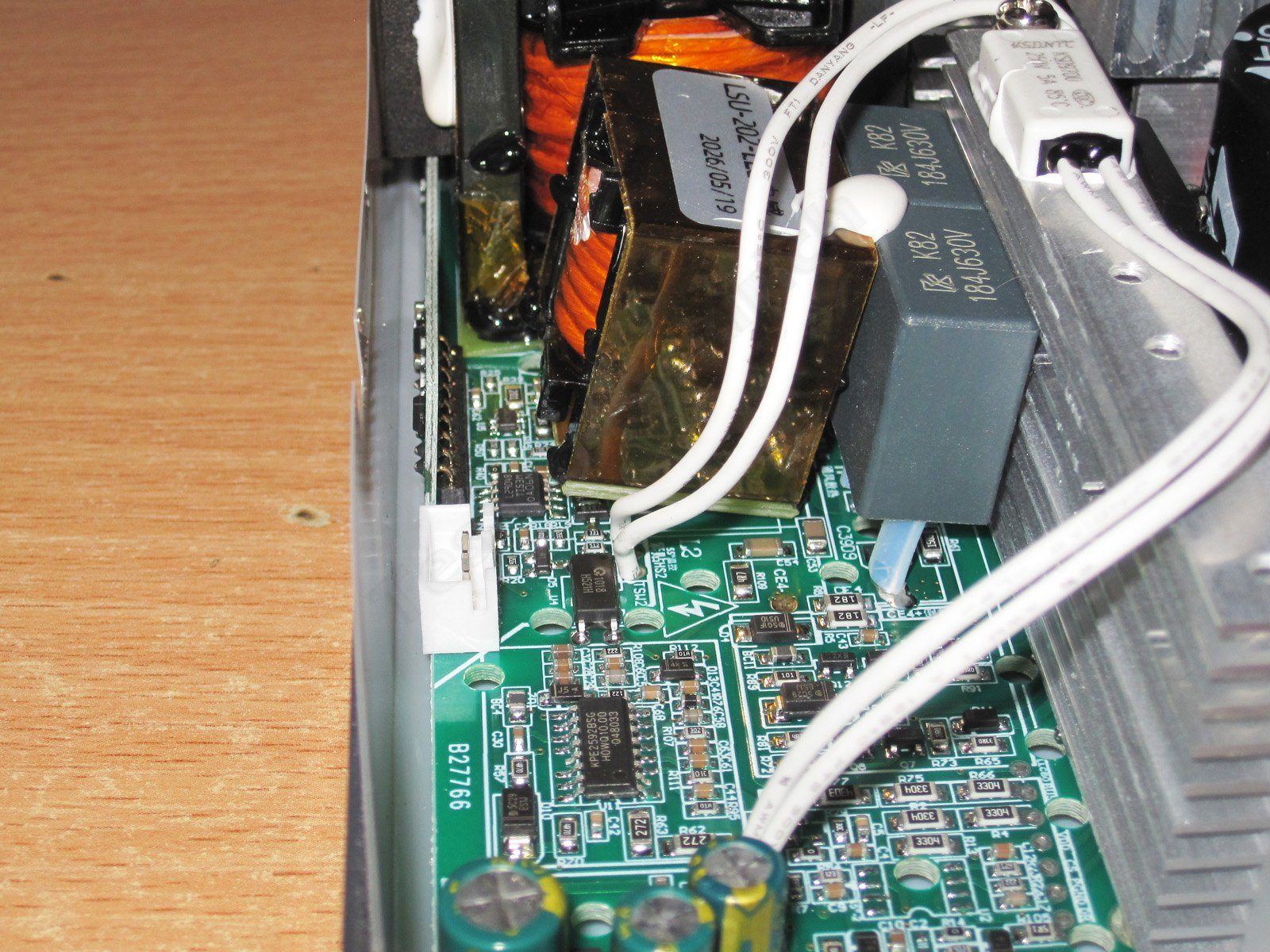

Узел ШИМ контроллера, даташиты даже не искал, если кому интересно, можете посмотреть, но вряд ли там что-то новое.

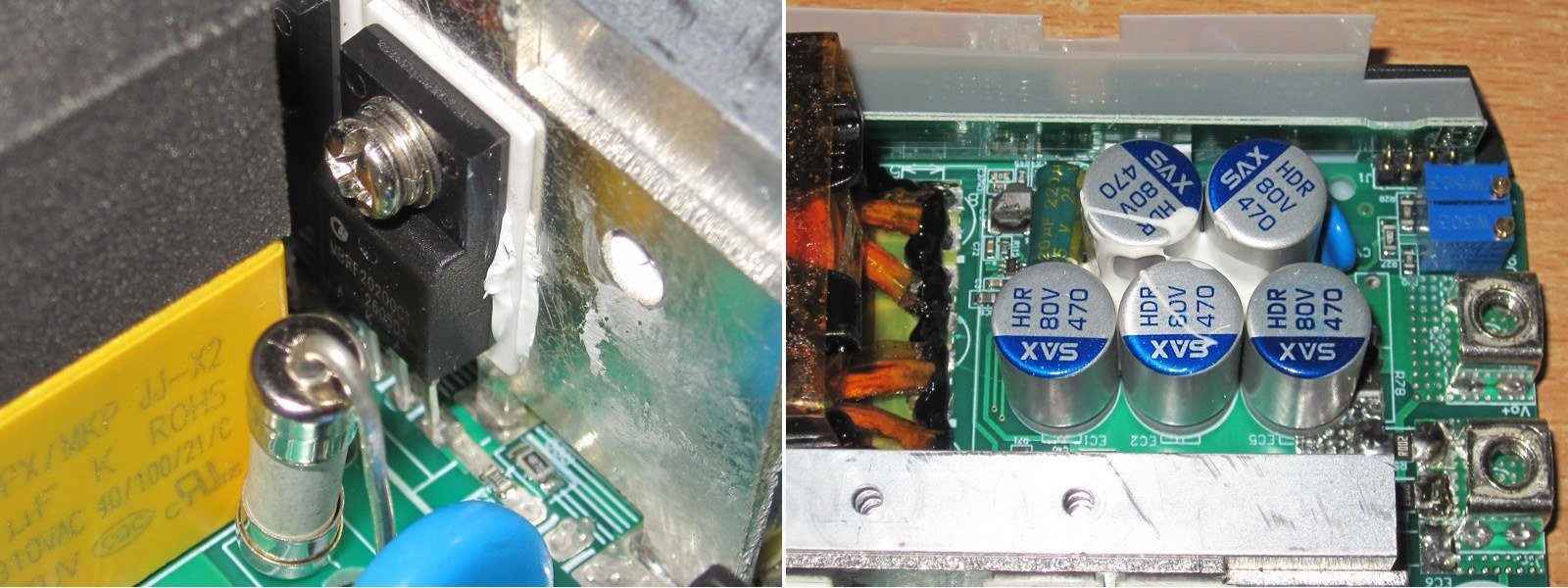

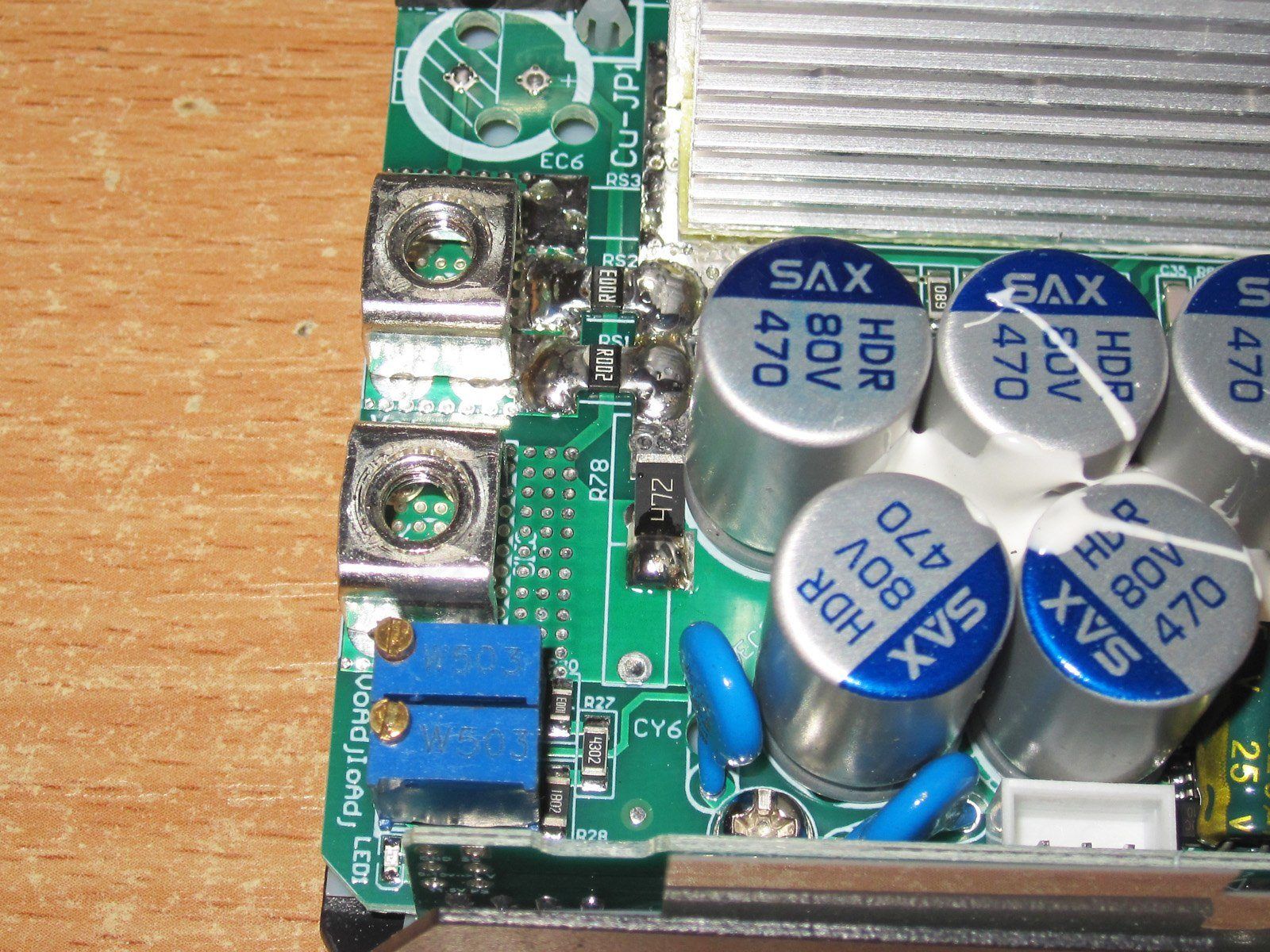

По выходу стоит минимум пара диодных сборок 20 ампер 200 вольт,а также пять конденсаторов по 470мкФ, т.е. всего около 2500мкФ для тока в 28 ампер, правда да, конденсаторы полимерные, плюс особенность топологии дает возможность вытворять подобные финты.



Около клемм пара шунтов, правда я все равно не могу понять, зачем здесь режим СС.



Разработчики явно отличаются хорошей смекалкой, у них явно не хватало места, потому они дроссель подняли над платой с компонентами :)
Да, вот снизу припаян кусочек стеклотекстолита и вместе с ним дроссель подняли, под ним часть компонентов. Хотя может здесь изначально задумывался дроссель меньшего размера, но не взлетело (или как раз взлетело, но не то что надо), а новый не лез.





Ладно, изолируем провода и собираем всё обратно, увы, но щель технически убрать сложно, но ура, из-за того что есть накладки, ее не видно.




С самого начала тестов блок меня несколько напугал. Подключил я значит его к нагрузке, кручу понемногу ток, все норм и тут внезапно блок питания просто потухает.

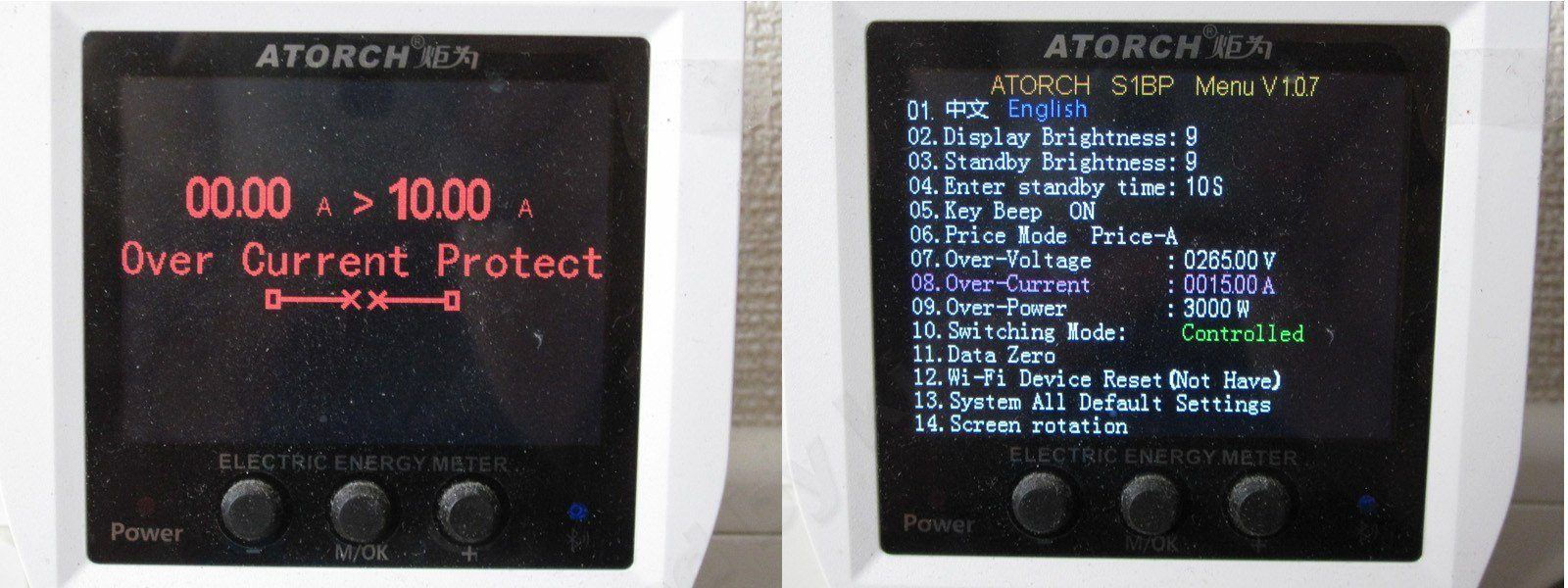

Первая мысль, ну всё. писец. Поднимаю глаза, а ваттметр, через который я подключал этот блок, показывает перегрузку.
Уж не знаю почему там было настроено 10 ампер, но для наших тестов этого явно мало, зашел в меню, выставил 15 ампер.

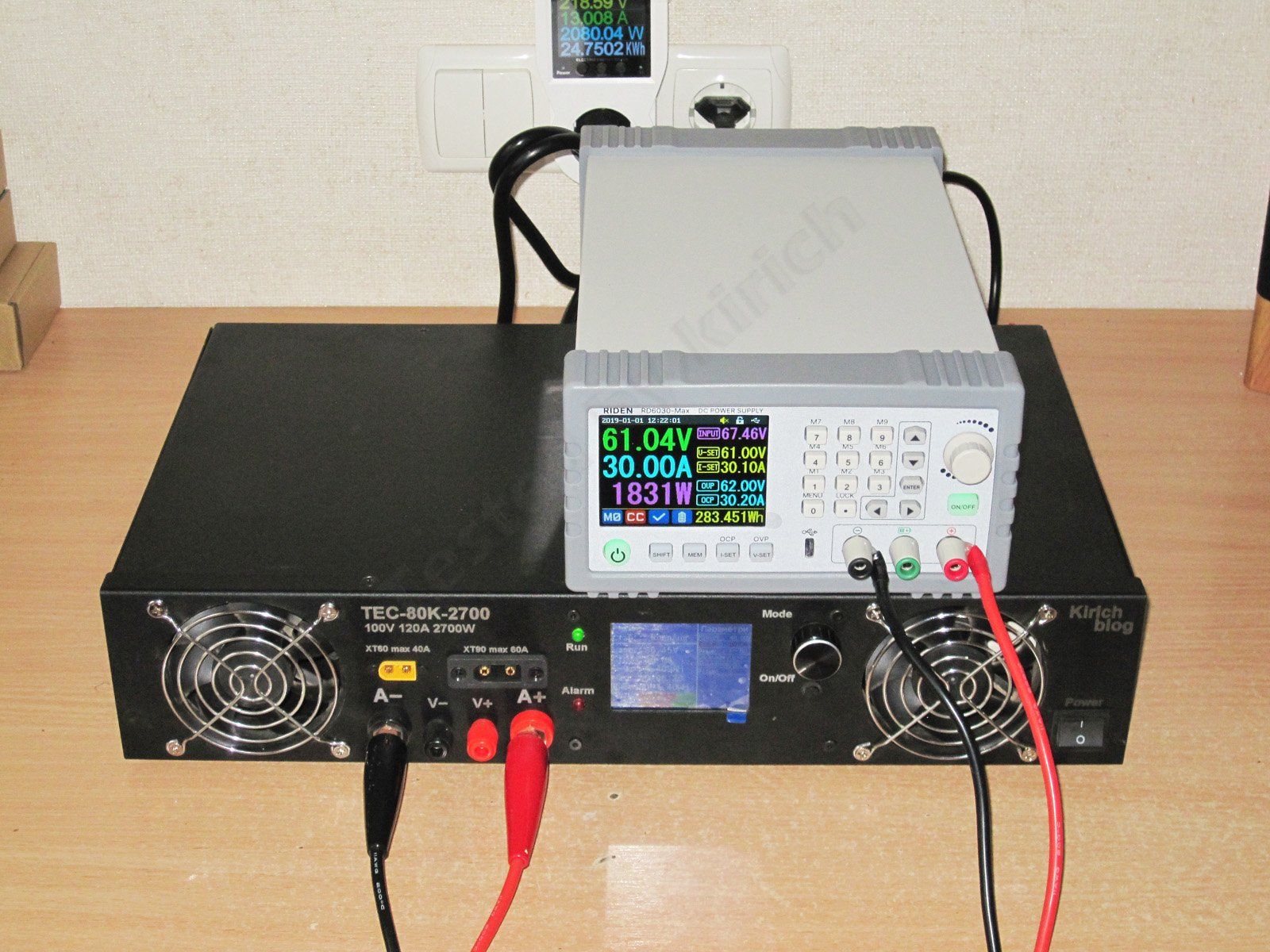

Тесты как бы особенно описывать и смысла нет, я просто взял одну из своих нагрузок, которую как раз мне прислали для профилактики и проверки, подключил к ней блок питания и нагрузил на столько, на сколько смог.

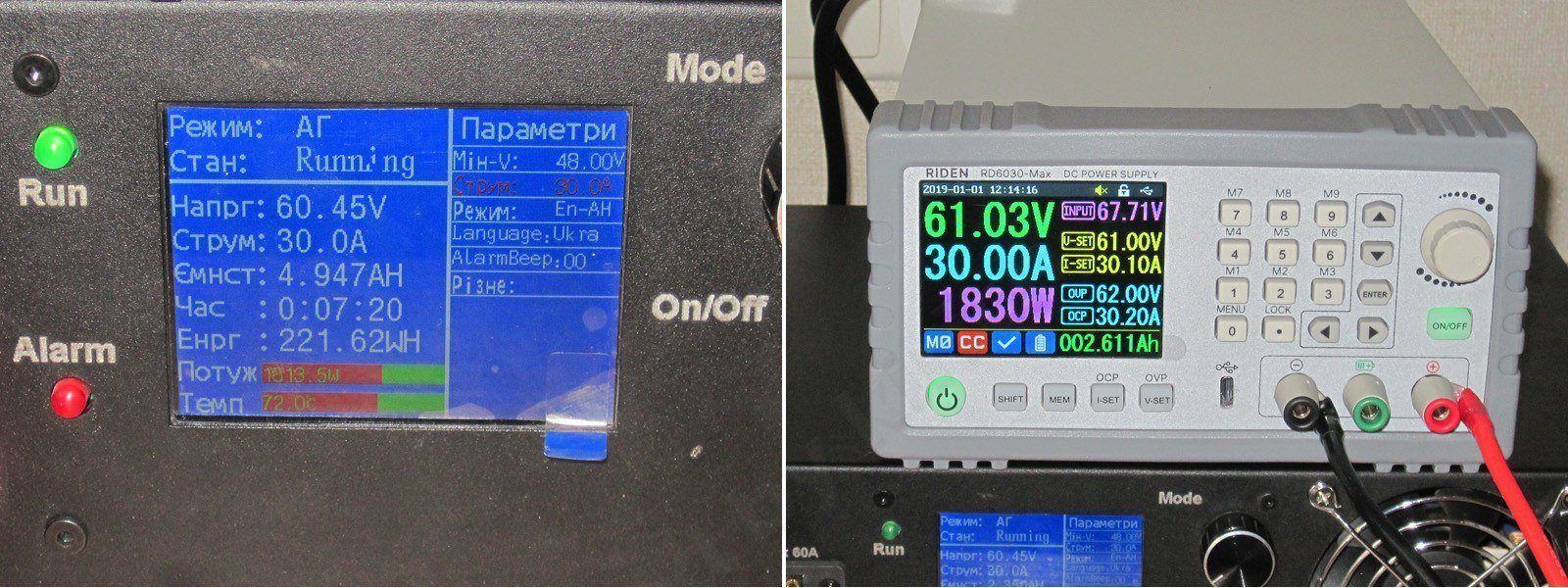

RD6030 имеет лимиты, 61 вольт 30.1 ампера, потому я выставил максимальные 61 вольт, а на нагрузке накрутил 30 ампер, так как следующий шаг был 30.5А, то остановился на 30. но не думаю что лишние 100мА или 6 ватт на что-то глобально бы повлияли.



Собственно погонял я так некоторое время, ничего подозрительного не увидел и выключил. Отмечу что хоть блок питания и заметно шумит, даже на фоне электронной нагрузки, но шум не сильно надоедливый, без раздражающих призвуков.

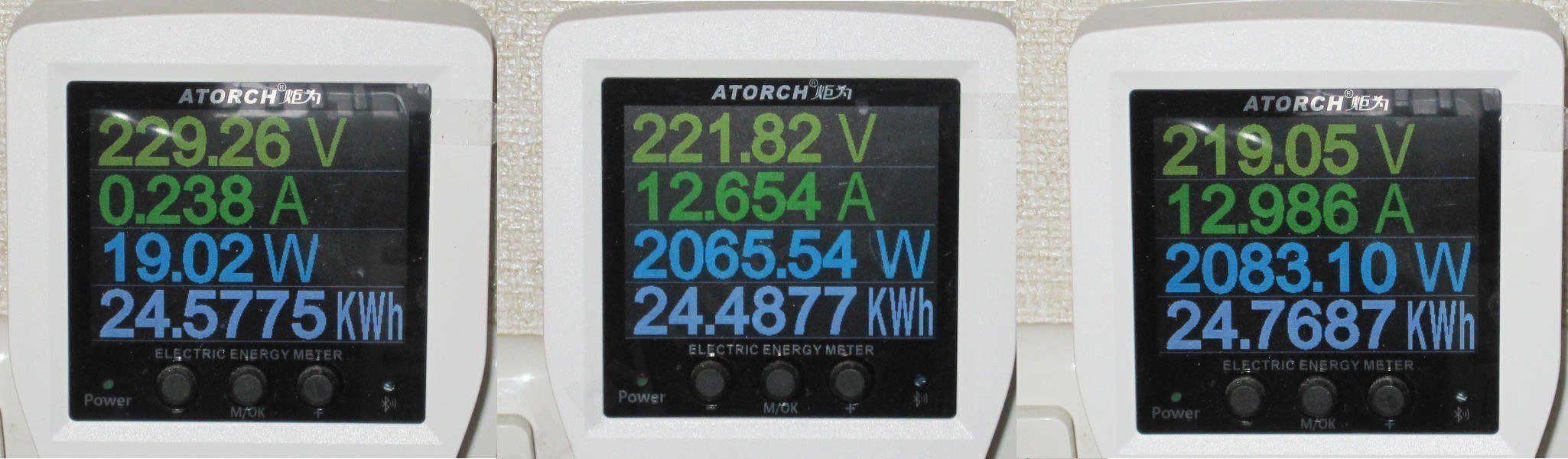

Без нагрузки блок питания потребляет около 20 ватт, по моему это уже с вентилятором, но могу путать.
Под нагрузкой мощность немного плывет, при 1831 выходной в самом начале по входу было около 2065, а через время поднялось до 2085 ватт.

Но даже так мы имеем общий КПД системы около 88%, что реально очень даже неплохо.




Итого мое резюме.
В принципе блок как блок,но вот что реально круто и мне зашло, так это большой дисплей и мощность более чем 1800 ватт, класс, я в восторге. Не, я все еще хочу что-то более мощное, а еще лучше если еще и на больший ток, но даже в таком виде мне прям зашло.
Да, если вы хотите сэкономить, то никто не мешает собрать самому на базе обычного 6030, суть будет абсолютно та же самая, это если надо чистый функционал, если вам не только ехать, а и шашечки, то 6030 Мах подойдет точно.


Если коротко, мелкие недочеты конечно есть, то щелка, то вентилятор шумный, то WiFi не дали, но даже в таком варианте мне нравится.

На этом у меня пока всё, пойду тестировать еще три новых райдена :)
