Пару недель назад я написал по поводу одного устройства менеджеру Райден. С устройством все оказалось немного сложнее, хотя и оно ко мне уже едет, но он мне сходу предложил для обзора их новинку, ну а не стал отказываться, потому как у меня есть обзоры наверное всех их устройств. Ну и уже как минимум три человека писали мне что вышла новинка.

Напоминаю, чтобы быть постоянно в курсе новых тем в блоге, рекомендую подписаться на мой инстаграмм, где я буду выкладывать уведомления о всех новых темах и возможно писать просто о чем-то интересном - ссылка на аккаунт

Также подписаться на обновления и новые статьи можно в телеграм канале - https://t.me/KirichBlog Отмечу, что на канале открыта возможность обсуждения обзоров, статей, а также просто общения. рекомендую.


У меня уже был обзор предыдущей версии, потому этот будет относительно коротким, потому как есть моменты, по сути дублирующие возможности предыдущей версии.

Но начну обзор с перечисления обзоров всей протестированной продукции данной фирмы.
DPH5005
DPS8005
DPS5020
RD6006
RD6012
RD6018
RD6006P
RD6012P
RD6024
RK6006
Корпус и блок питания к RK6006
RD6030
Силиконовые накладки на корпус
Комплект кабелей RD 25A
Модуль RS485 с гальванической развязкой, для подключения преобразователей серии RD60хх
RD6018P
RD6012H


Данная модель является логическим продолжением линейки RK60хх, хотя здесь все оказалось заметно интереснее.

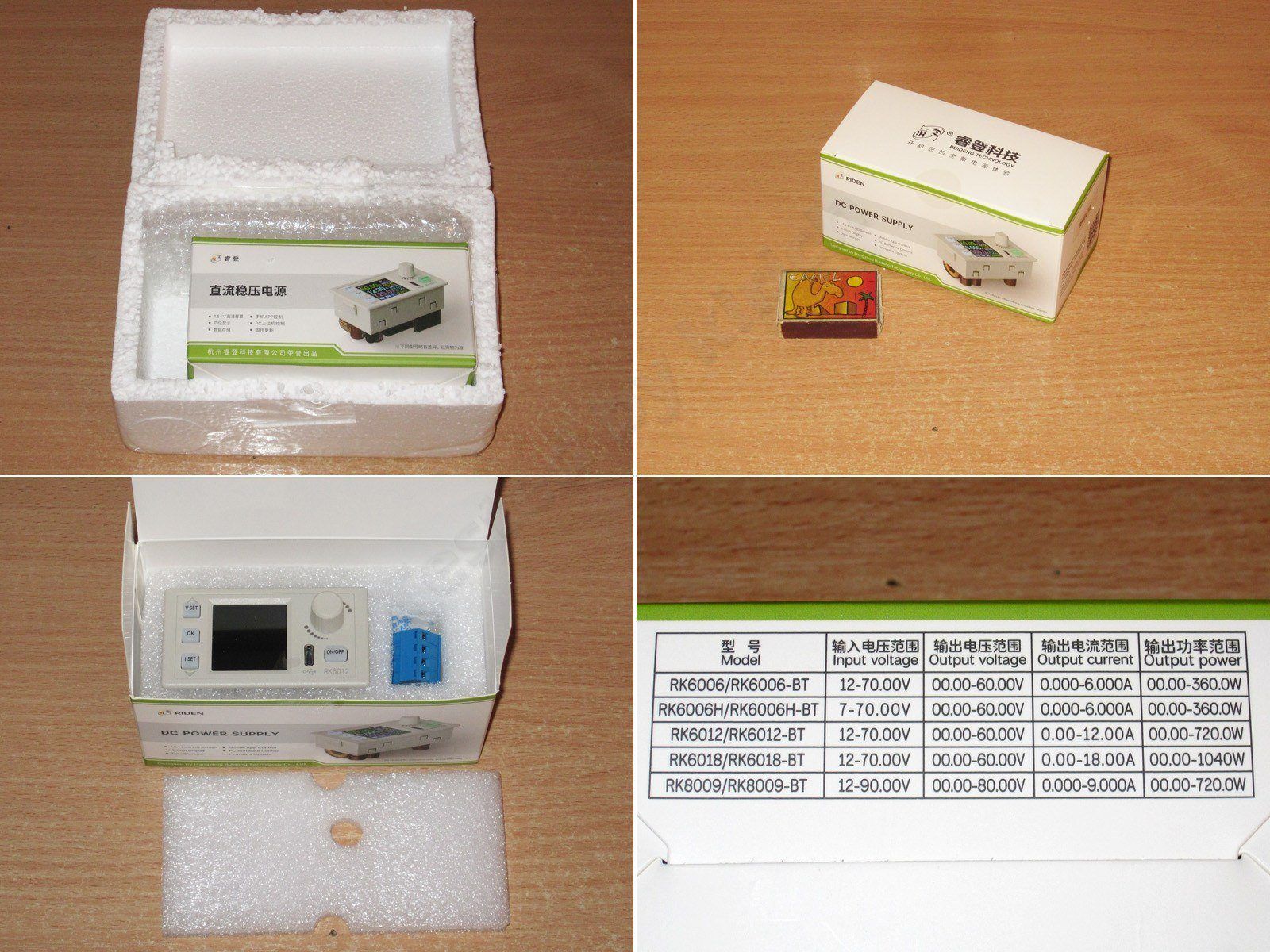

Упаковка типовая для данного производителя, хотя в этот раз оказалось, что пенопластовую коробку склеили, по крайней мере аккуратно вскрыть ее не вышло. Внутри все типично. ничего нового.
Но когда я перевернул коробку, то увидел крайне интересную табличку, где кроме предыдущей модели 6006 и новой 6012 есть еще три варианта, которые скорее всего следует ожидать в будущем.
Для начала они планируют выпустить еще более мощную версию, 6018, на 60 вольт 18 ампер.
Также видна версия с индексом Н, а это уже вариант по аналогии с 6012H, т.е. с универсальным питанием
Но кроме этого еще будет замена старенькой, но весьма интересной модели 8005, но теперь это 8009, т.е. 80 вольт 9 ампер.

Реально, мне это нравится, а также нравится то, что они свои изделия производят долго, а не как Аторч, раз и сняли с производства....

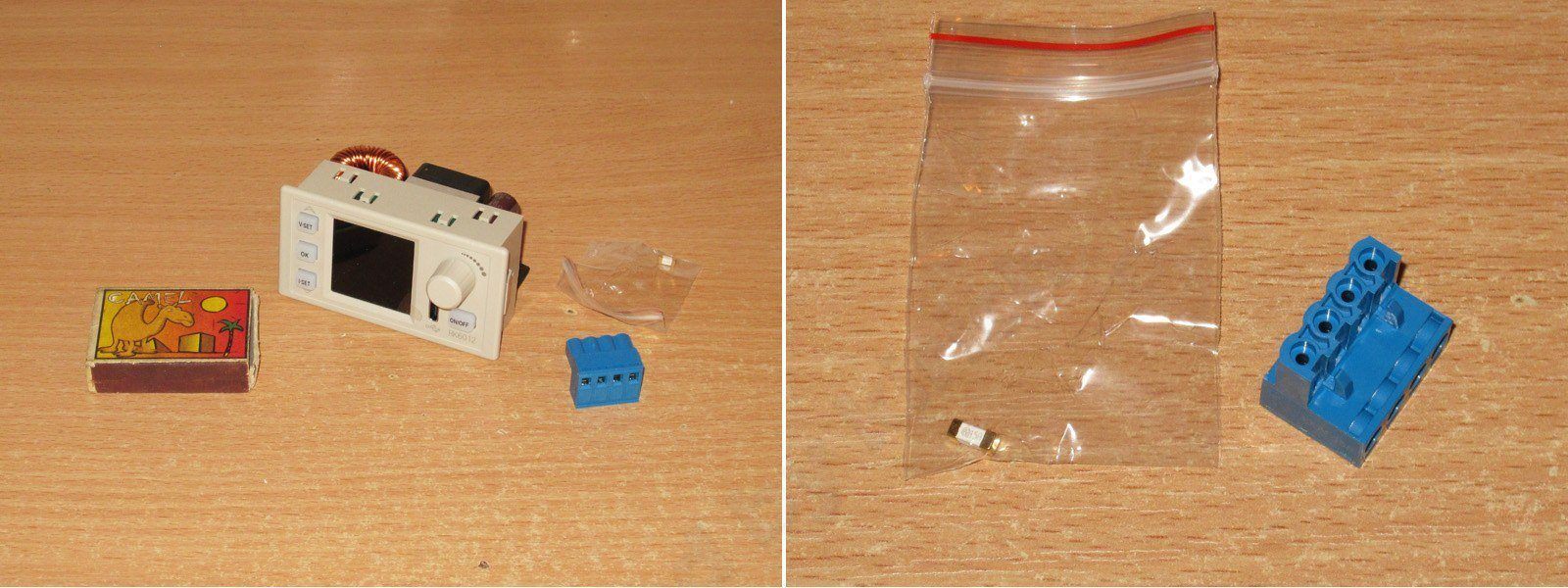

Я заказывал вариант в минимальной комплектации, в комплекте только сам преобразователь, клемник непривычного синего цвета и предохранитель на 15 ампер.

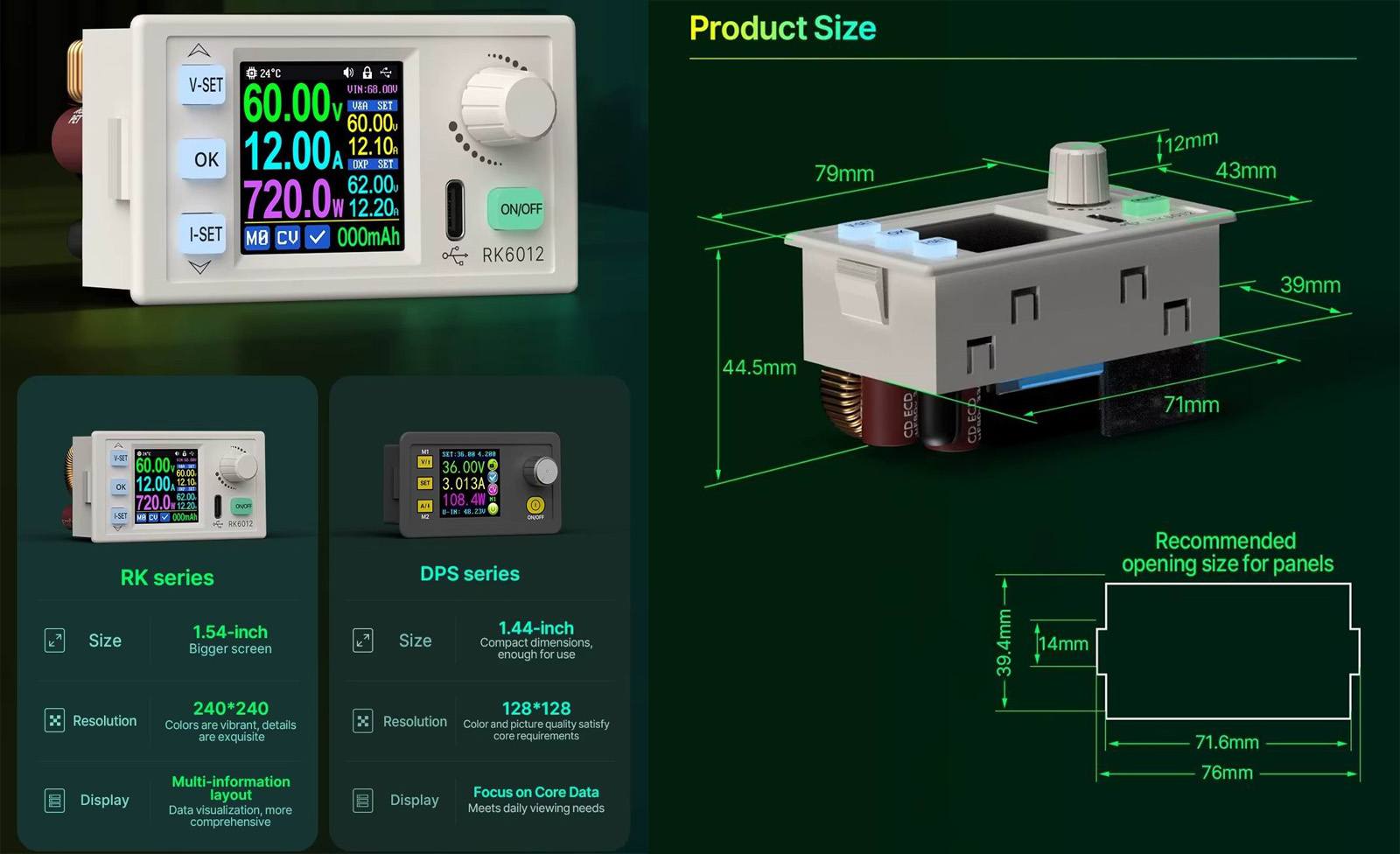

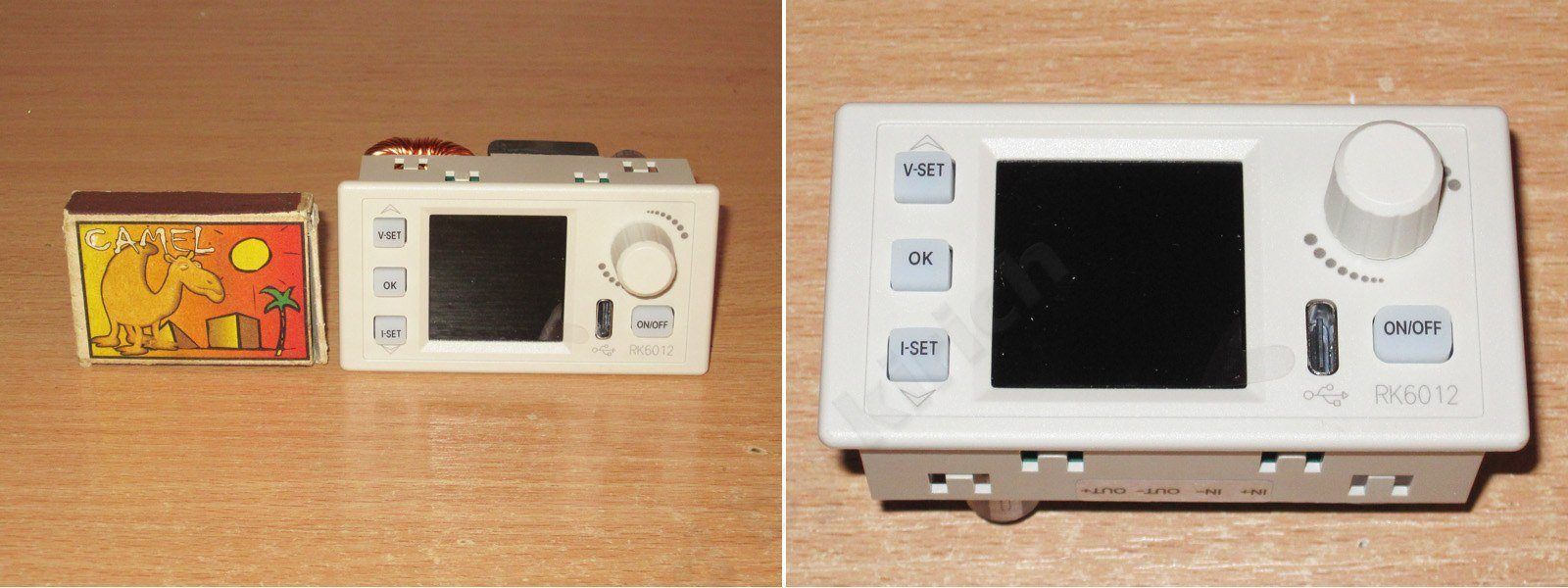

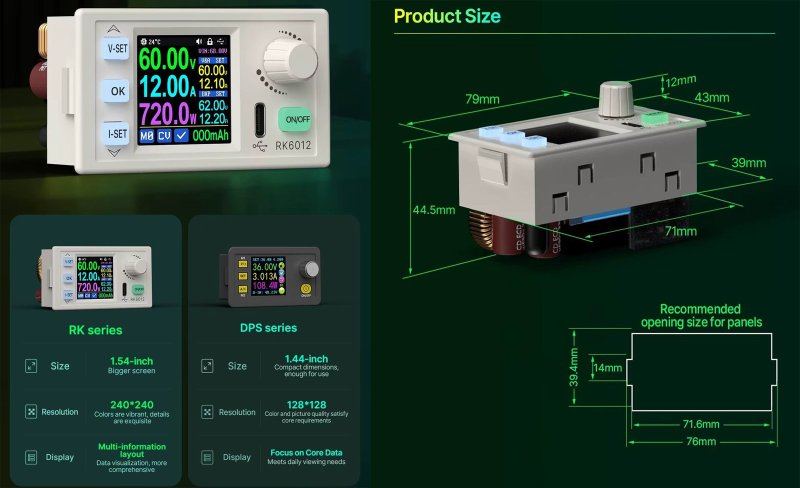

Преобразователь очень компактный, передняя панель полностью повторяет предыдущий RK6006, потому по сути вы можете просто обновить свой старый на более мощный. Хотя нет, разница есть, у старой версии был MicroUSB, здесь уже USB-C.
По ссылке на магазин, в начале и конце обзора, также есть собранный вариант в корпусе и с блоком питания, но увы, мощность блока питания у него та же что и у 6006, потому вы конечно сможете снять 12 ампер, но только до 30 вольт, дальше ток придется снижать.



Собственно данные преобразователи позиционируются как замена устаревшим серии DPS, но там по моему максимальной была версия 6005, все что мощнее было уже с внешней силовой платой.

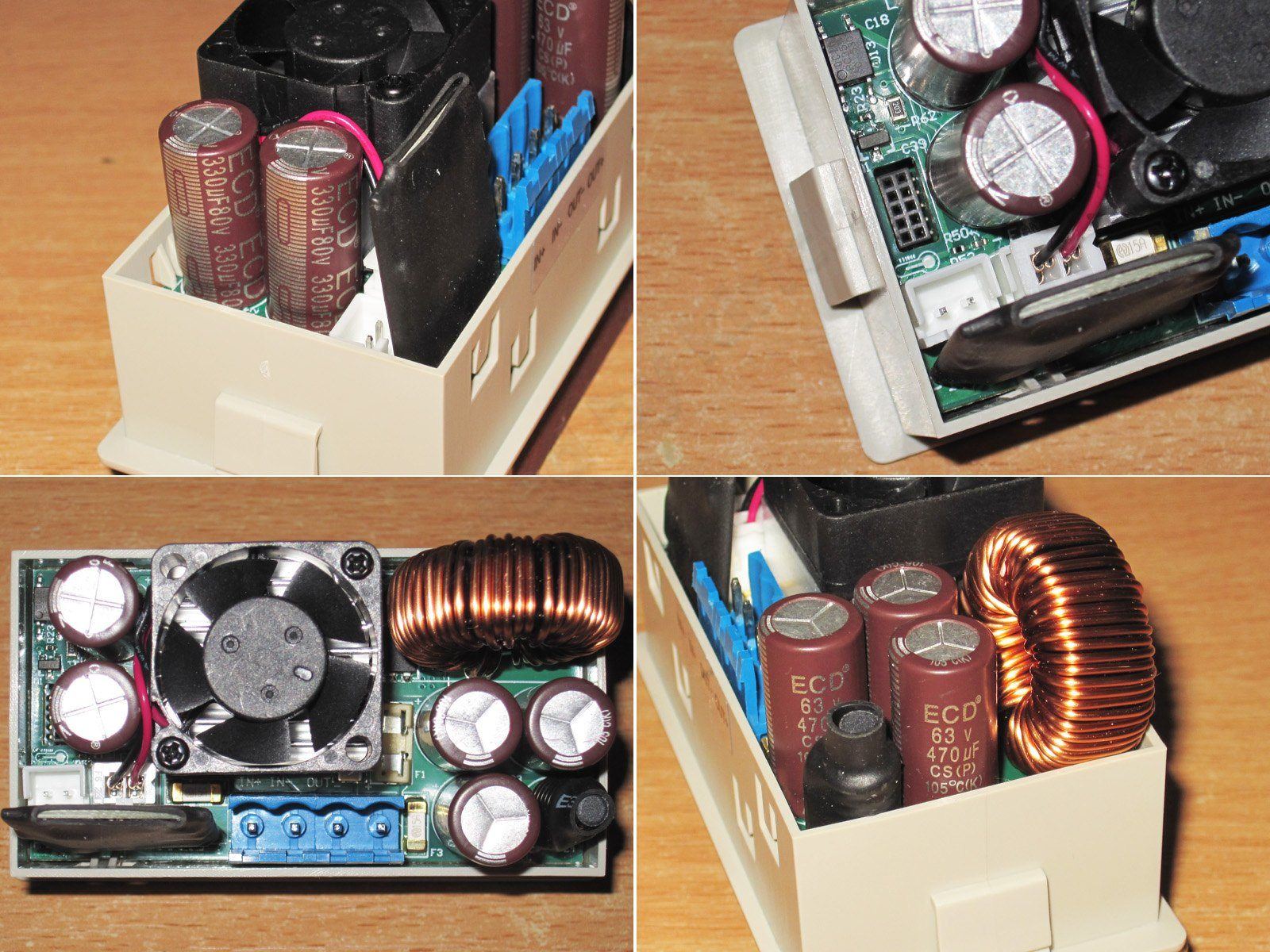

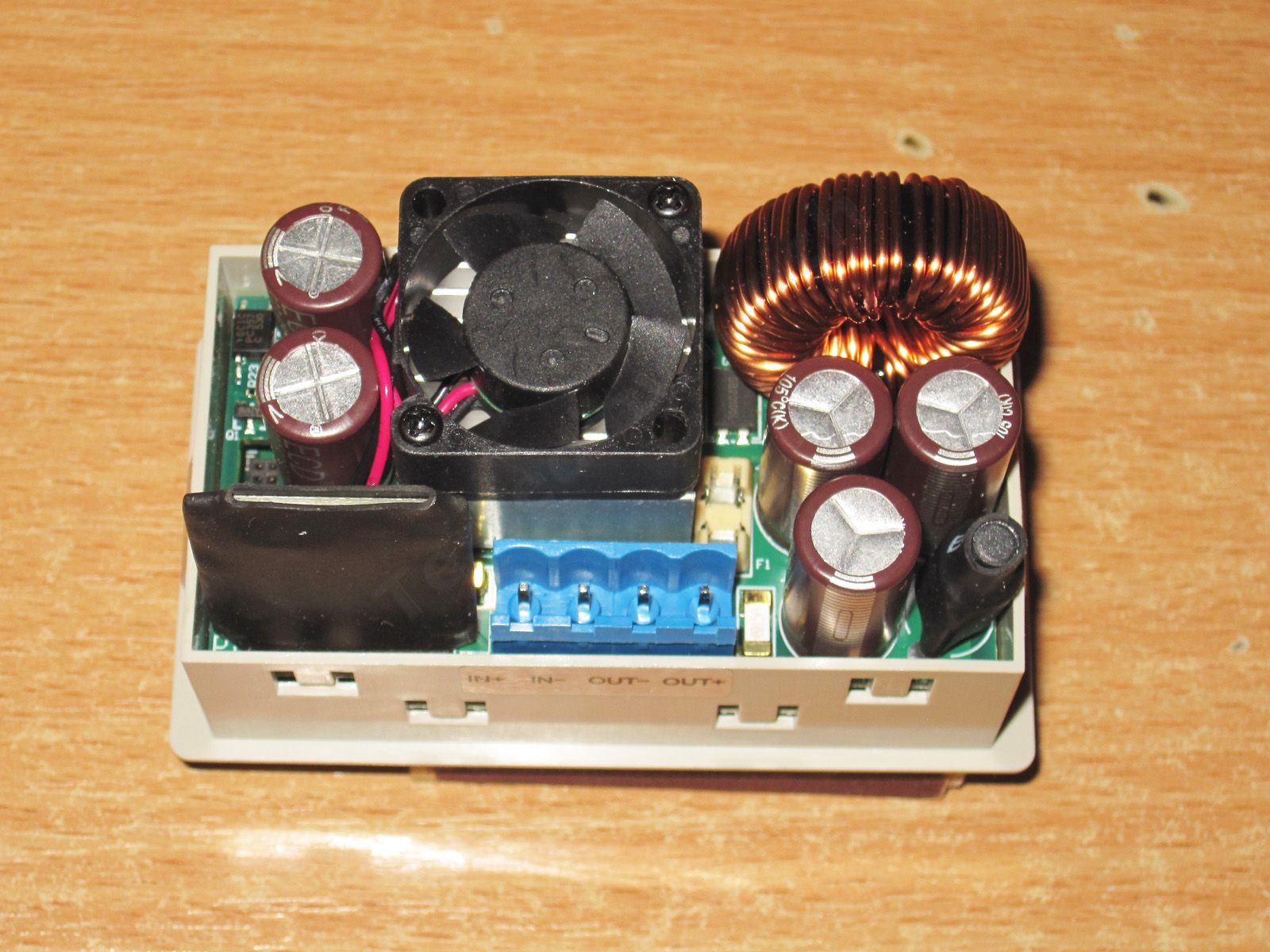

Компоновка очень плотная, контроллер управления даже вынесен на отдельный субмодуль, есть и вентилятор, очень маленький, но кстати работающий относительно тихо, включается при нагреве выше 55 градусов или превышении тока более 6 ампер.



На входе пара конденсаторов по 330мкФ 80 вольт, рядом с ними разъем подключения БТ модуля и внешнего термодатчика.
Предохранители запаяны на плату, рядом с выходным имеется панелька, выходные конденсаторы на 63 вольта 470мкФ, и здесь я должен отметить что напряжение впритирку. Рядом видны два дросселя, большой накопительный и мелкий фильтрующий пульсации.

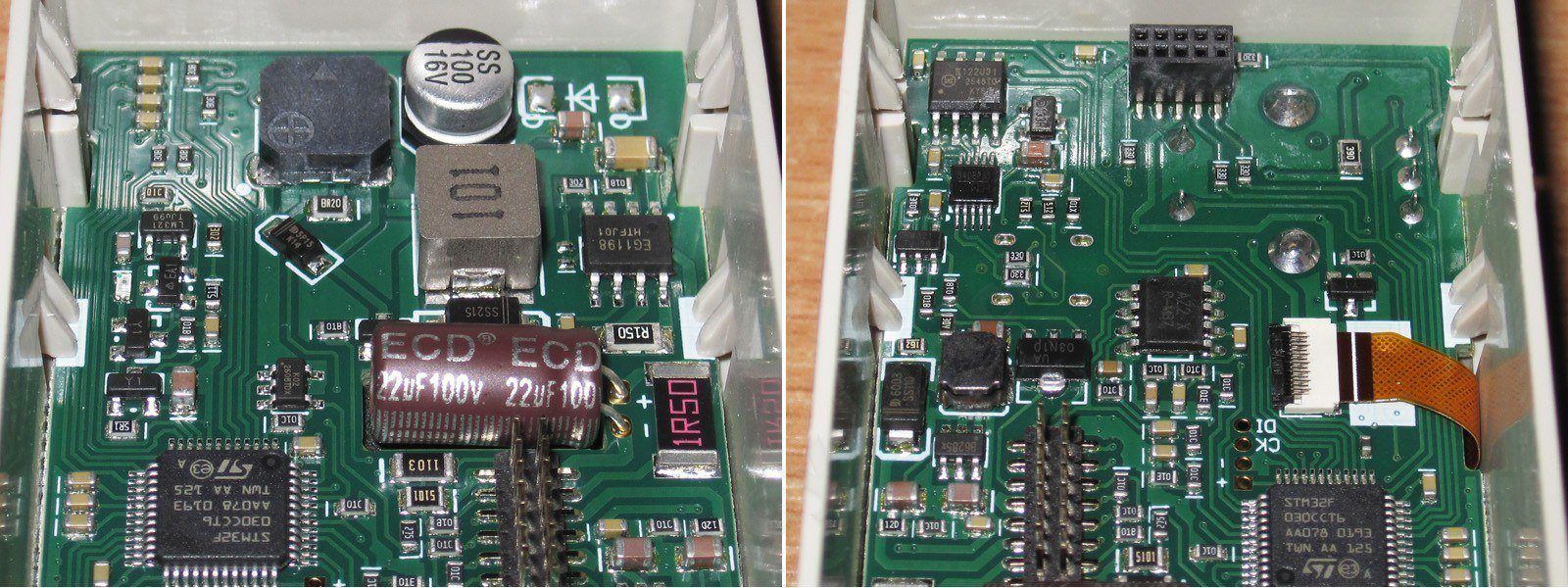

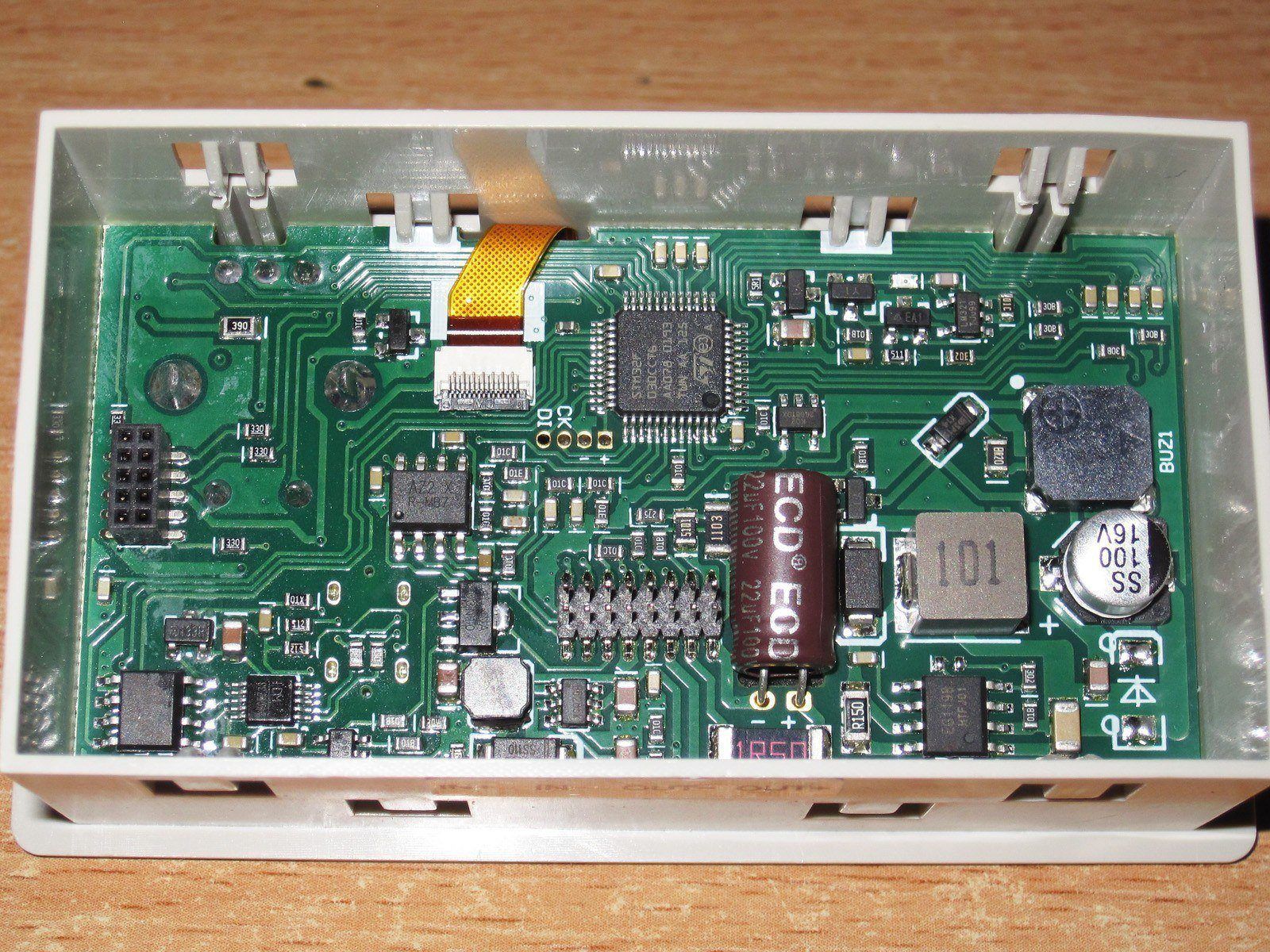

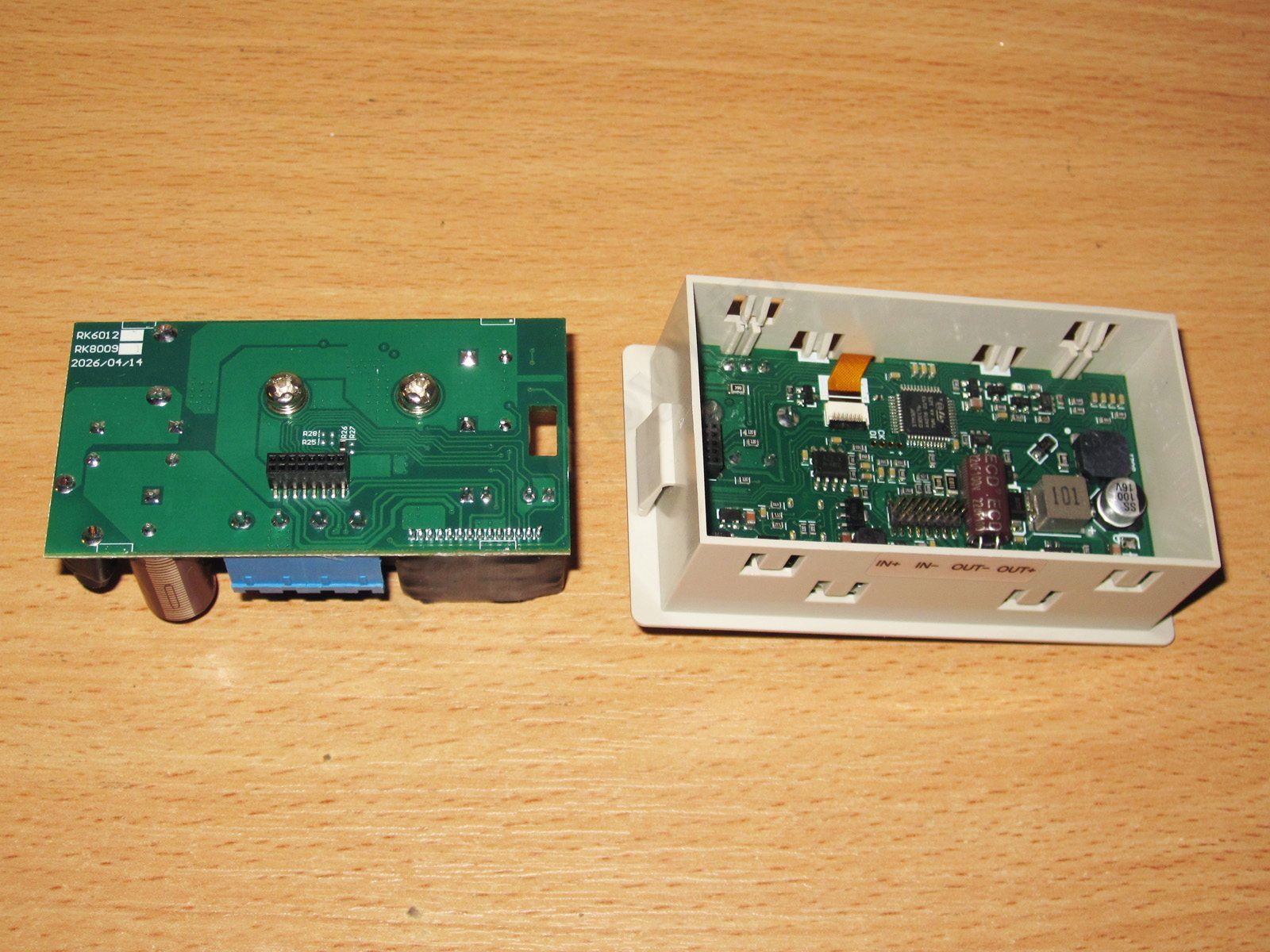

Плата вынимается относительно легко, но по сути ничего интересного у нее снизу нет, зато много чего стоит на второй плате, там микроконтроллер, вспомогательное питание и т.д.



Все управление находится на нижней плате, компоновка умеренно плотная, сборка аккуратная.


1. Микроконтроллер, питание, пищалка.
2. Еще какой-то мелкий DCDC, скорее всего питает мозги, рядом виднеется чип USB, насколько я могу судить, порт имеет гальваническую развязку.

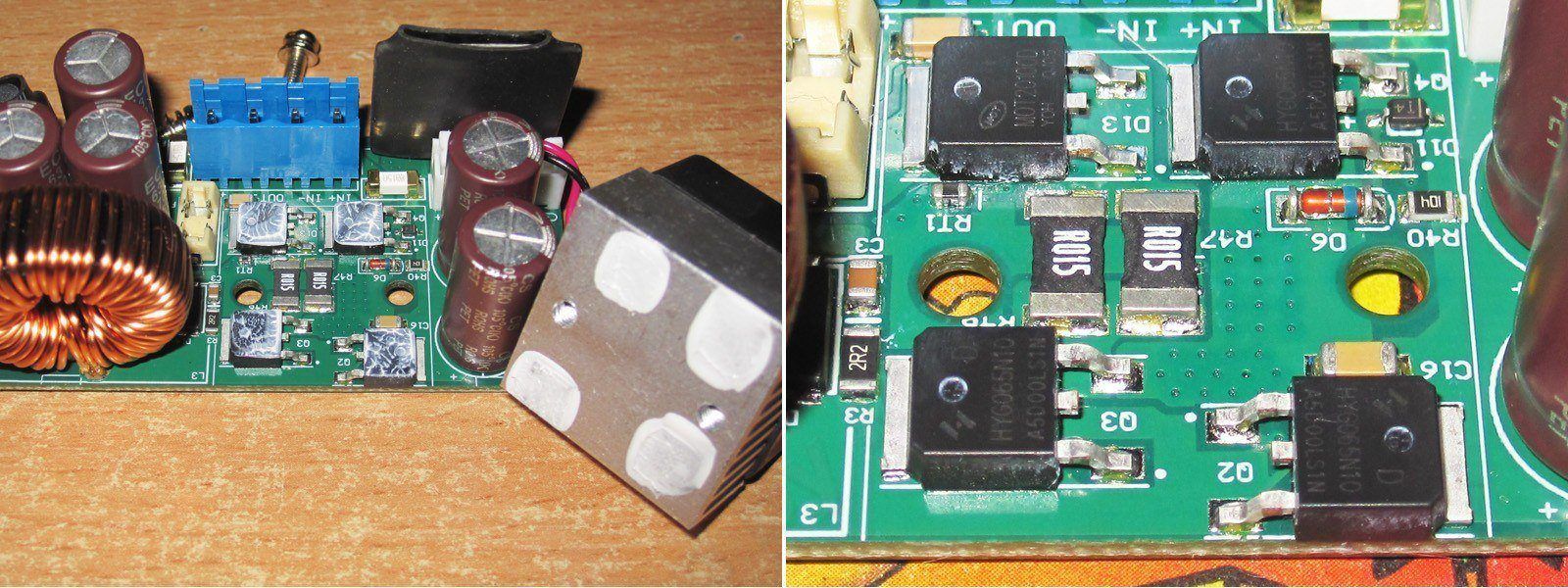

Естественно снял радиатор, имеется термопаста, но радиатор по сути прижат только к корпусам транзисторов, зато ребра радиатора направлены так, что попутно обдувают и силовой дроссель.
Под радиатором диодная сборка 20 ампер 100 вольт и три транзистора HYG065N10, как я понял - 100В/93А/6,8 мОм, предположу что один это защита от переполюсовки, и пара это синхронный DCDC, но это не точно.



Не будем тянуть кота, включаем.

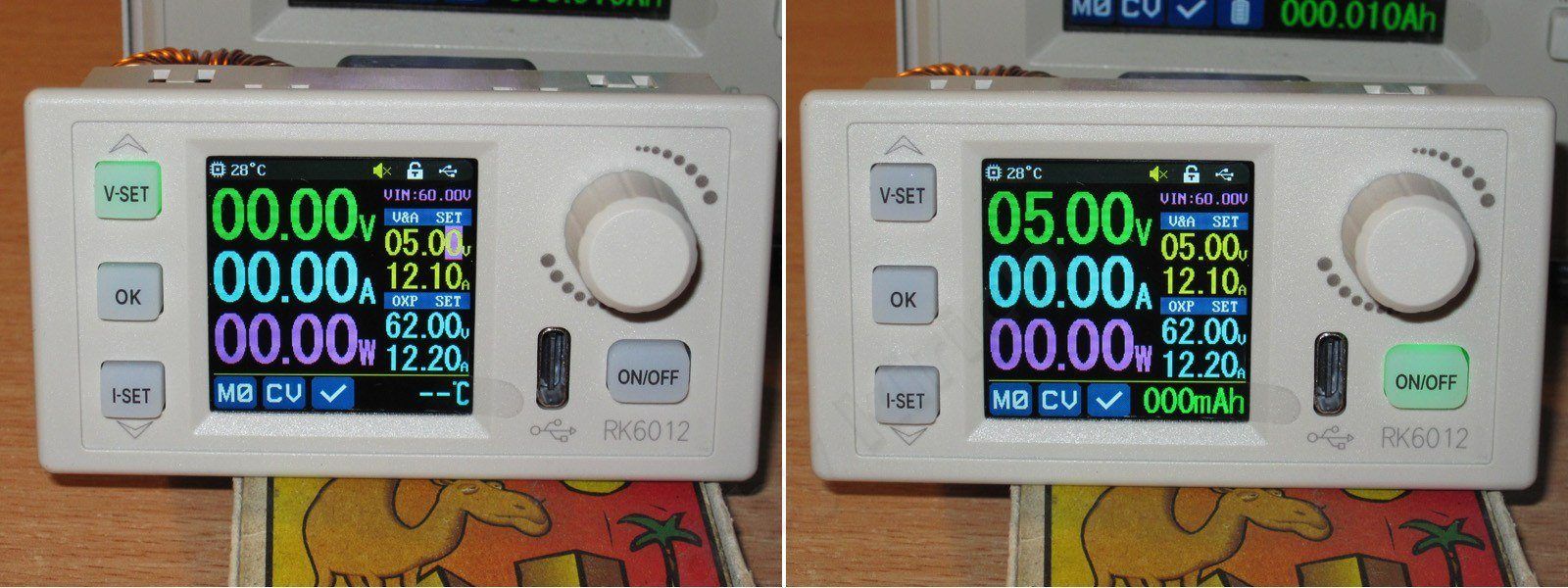

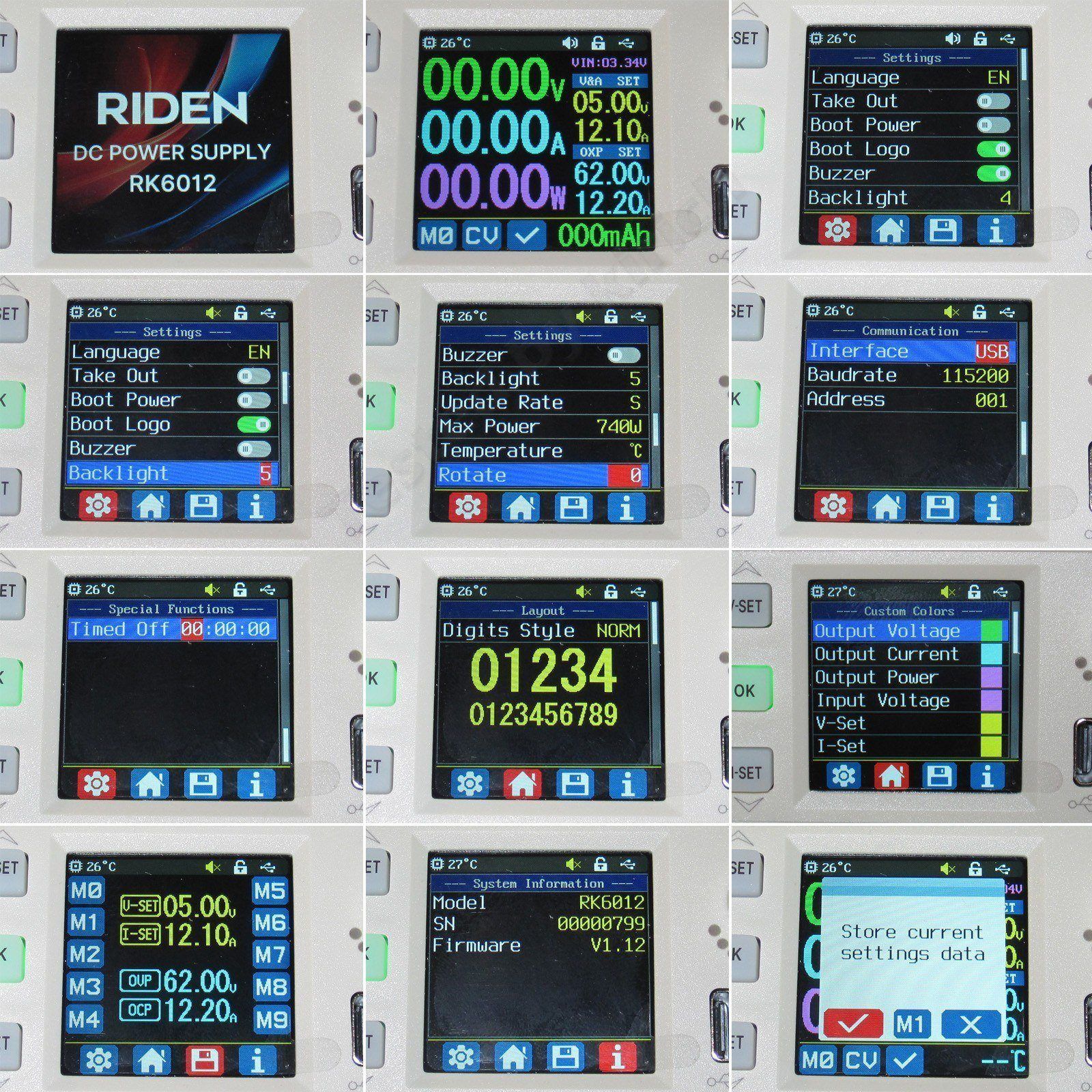

Дальше все как обычно, приветствие, основной экран.
Меню также типично, хотя появилась дополнительная опция, время автовыключения, прикольно.
Длительное нажатие кнопки ОК с главного экрана вызываем меню работы с памятью предустановок.

Если вы заметили, есть выбор выходной мощности, в случае замены модели 6006 в старом корпусе, обязательно надо выставить соответствующее значение в 360-370 ватт, тогда преобразователь сам будет ограничивать ток если выходное напряжение выше 30 вольт.



Клавиатура суперская, мягкая, с отличной тактильностью, а также с ненавязчивой подсветкой активной кнопки, вот здесь отлично.

Но вот что сходу не очень понравилось, так это выбор дискреты регулировки. Если нажать на кнопки V-set или I-set, то вы перейдете в режим установки напряжения или тока, по умолчанию на младшую дискрету, нажатие на энкодер переключает дискрету, но не с младшей к большей, а сразу на максимальную, для напряжения это единицы вольт, для тока десятки ампер. В общем меня это постоянно сбивало с толку, потому как я привык выбор по нарастающей, а не по спадающей.

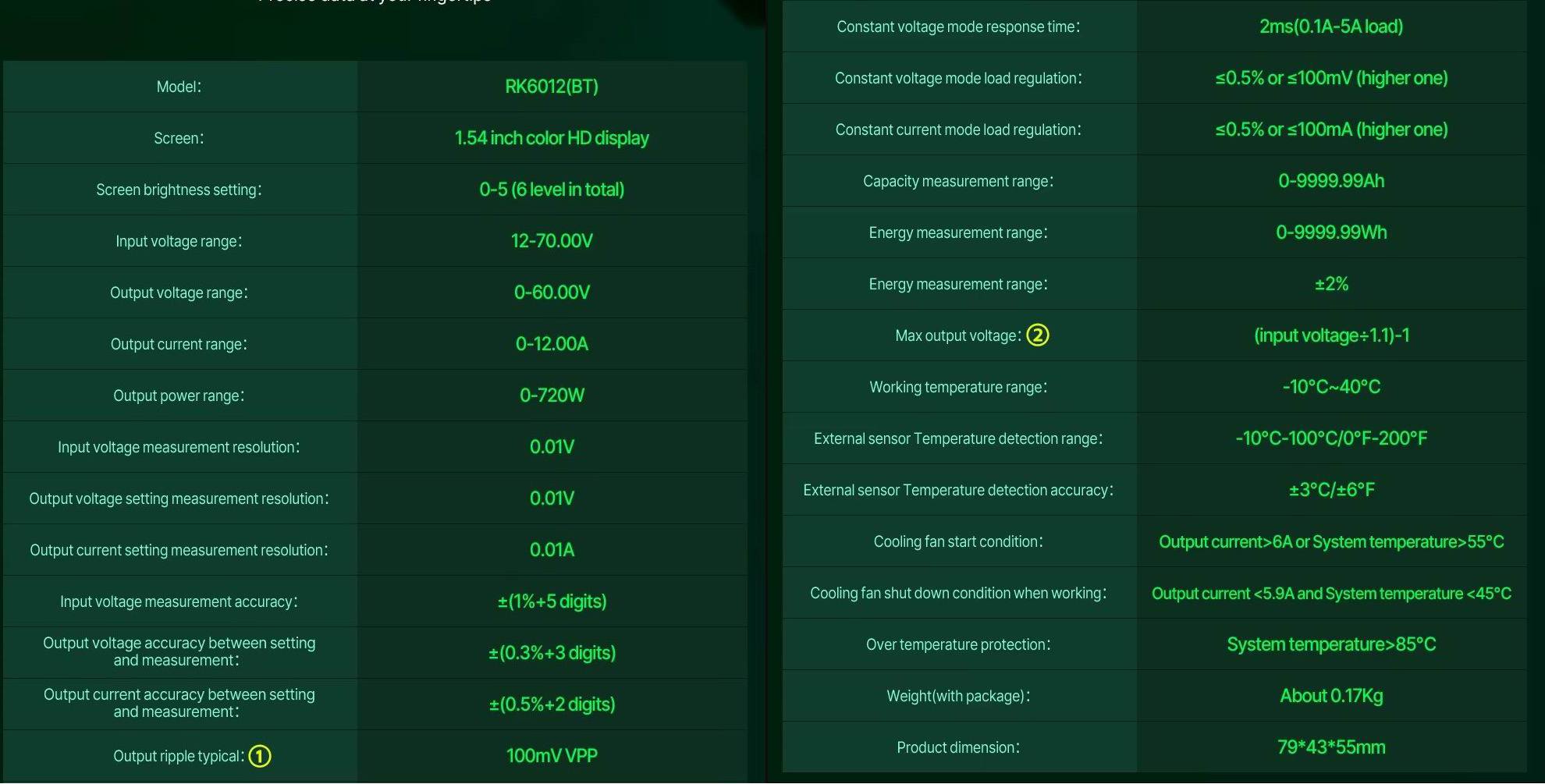

Описание, а точнее, технические характеристики, пара со сносками, о них дальше.

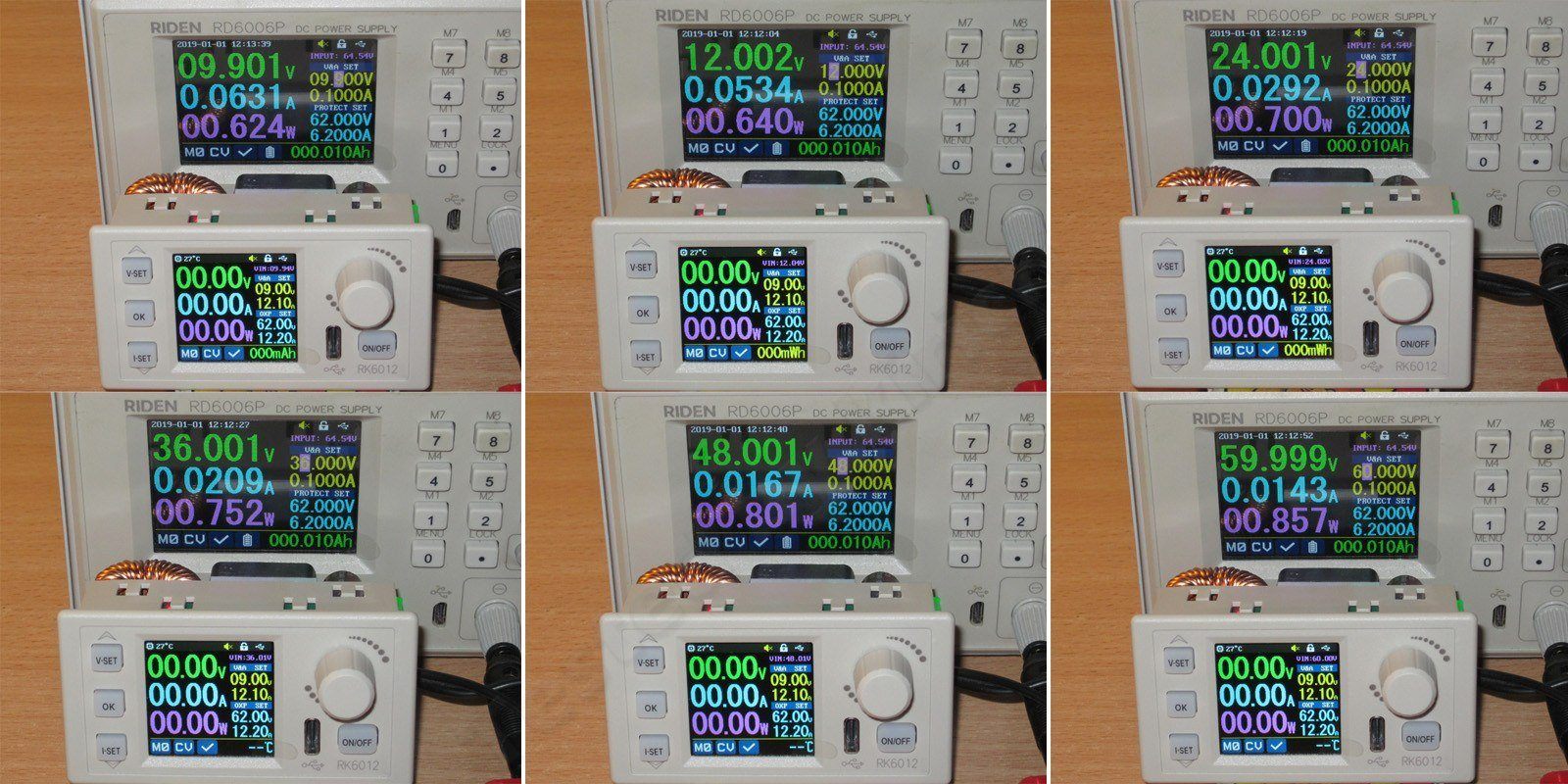

Первым делом проверка собственного потребления.
1. Стартует при напряжении около 9.9 вольта, выключается ближе к 9.
2-6. Потребление при входном 12, 24, 36, 48 и 60 вольт.

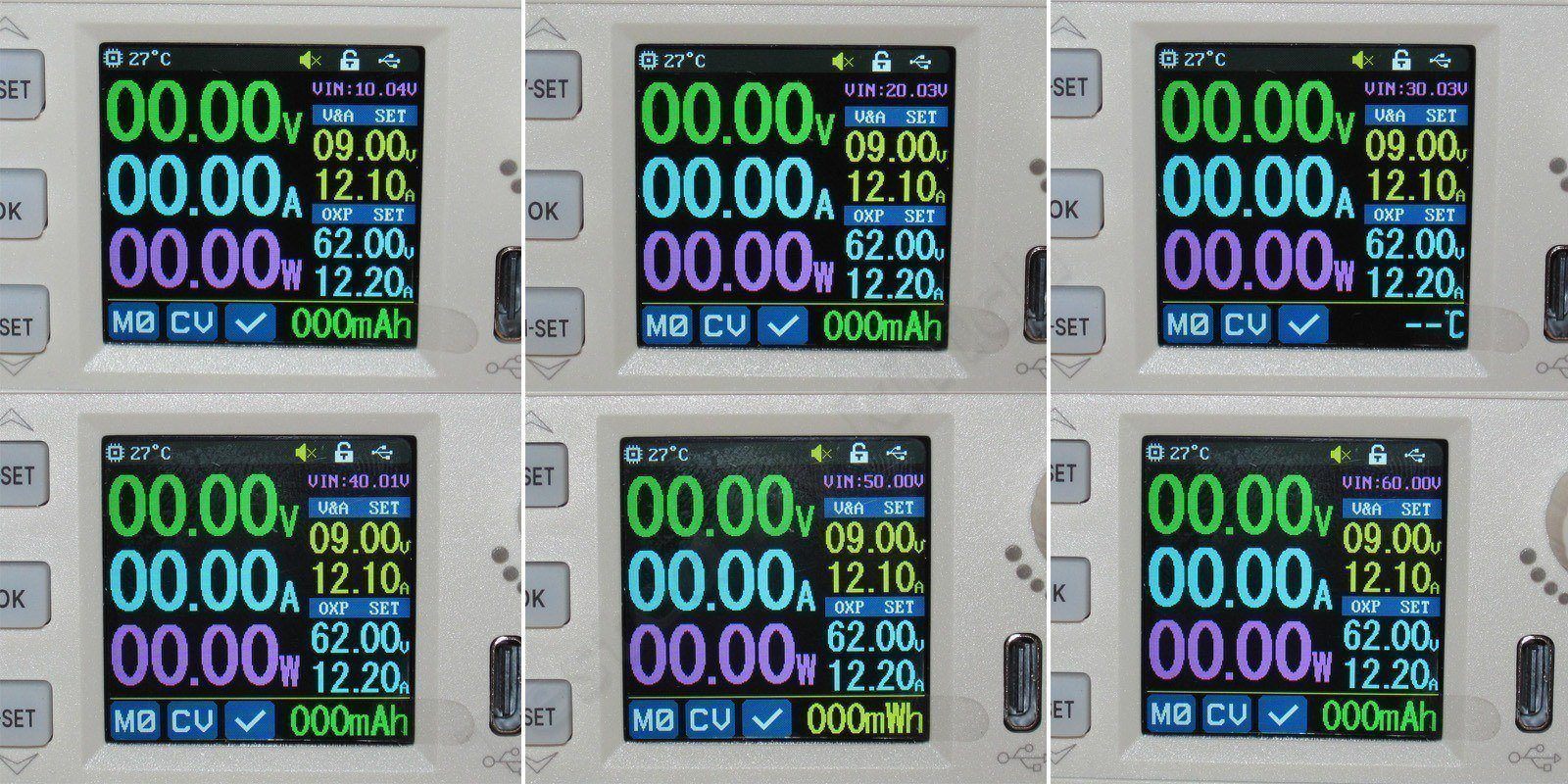

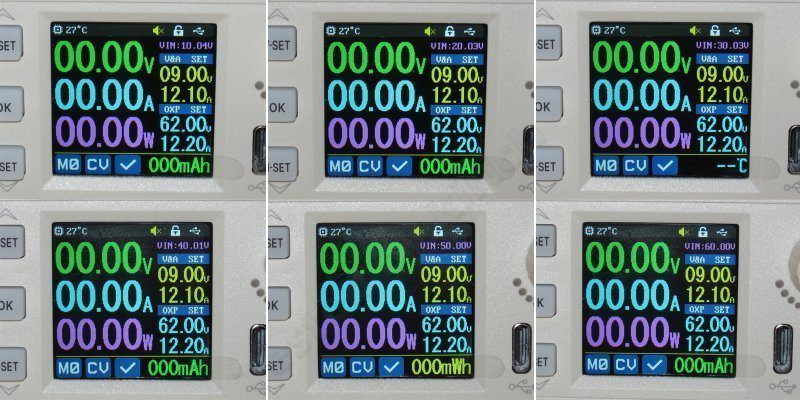

Дальше тесты, первым идет оценка точности измерения входного напряжения, это тот мелкий вольтметр в правом верхнем углу.
Проверял при 10, 20, 30, 40, 50 и 60 вольт и должен сказать что к точности у меня замечаний нет.

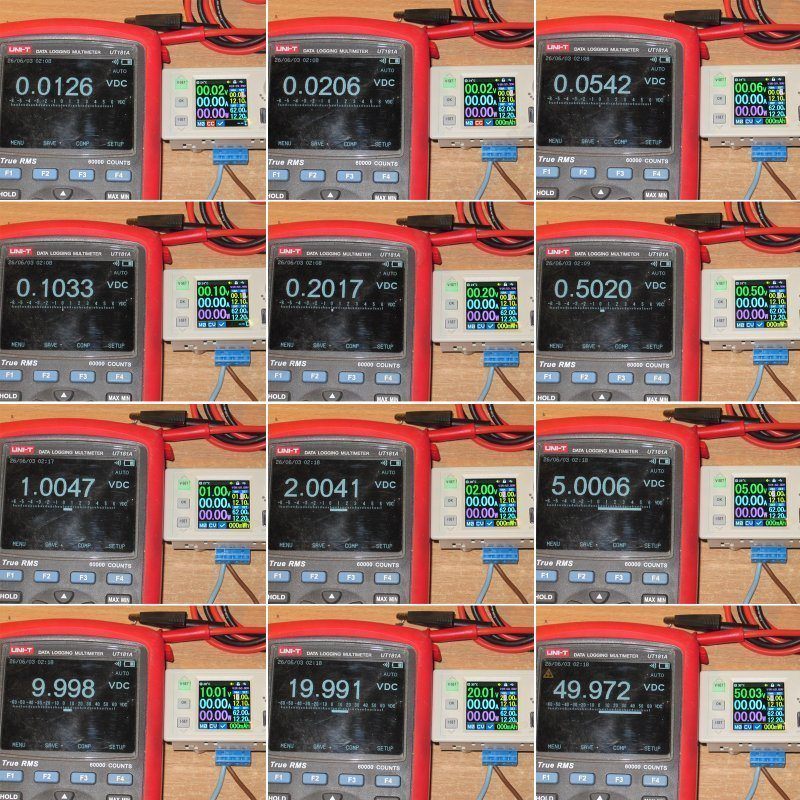

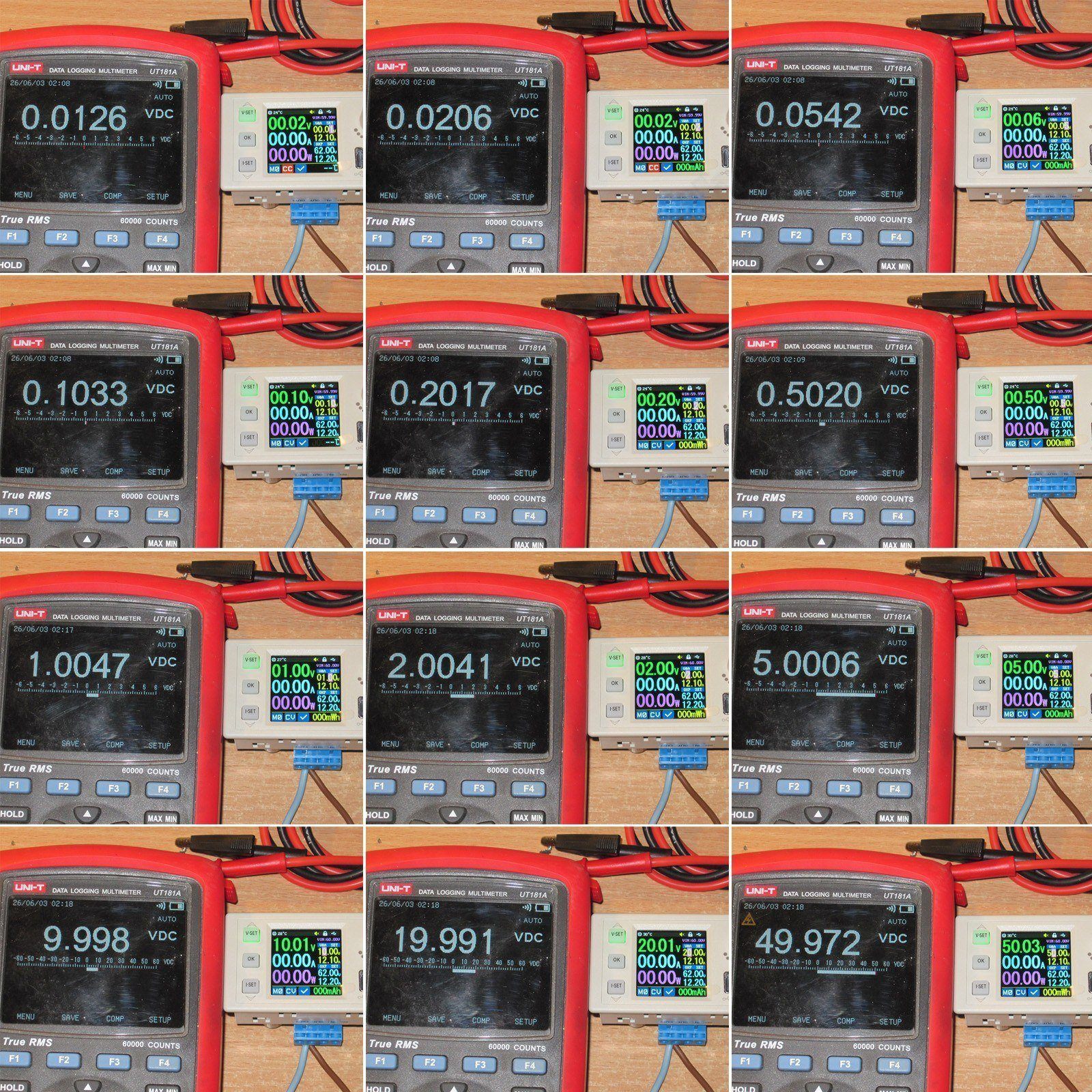

Тест второй, точность установки выходного напряжения (по мультиметру) и измерения своим вольтметром по дисплею преобразователя.
Проверял от 0.1 до 50 вольт по стандартной схеме 1-2-5.

Да, есть некоторая погрешность, но она проявляется только в самом начале и самом конце, причем интересно что именно в самом конце вылезла отрицательная погрешность по выходу и положительная по встроенному вольтметру.
По сути почти в самом конце диапазона мы видим занижение на 30мВ и завышение по вольтметру на те же 30мВ, что дает погрешность в 60мВ, но если перечитать, то получается что это всего 0.1%, по моему даже так неплохо.

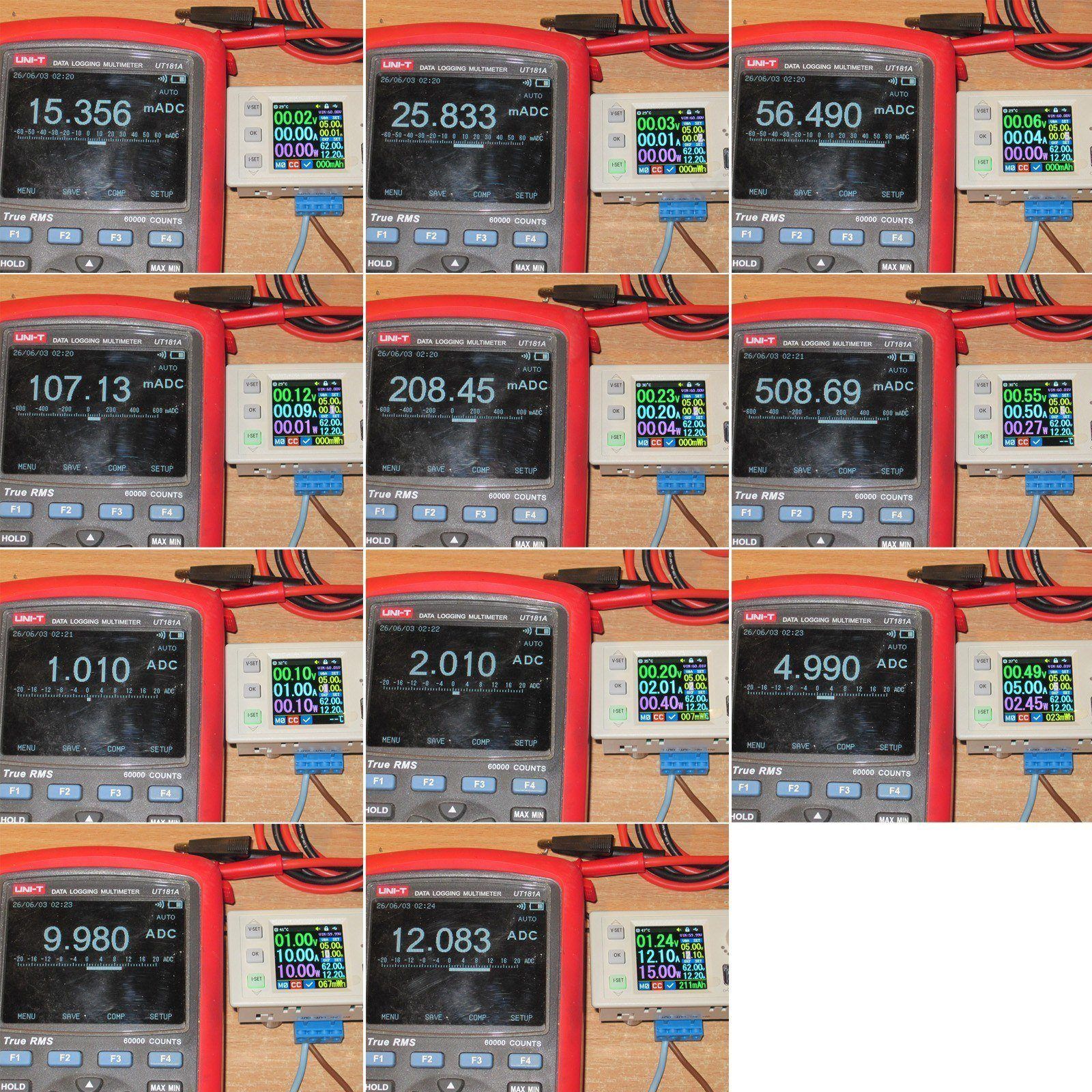

Тест третий, более сложный, точность задания и измерения тока, принцип тот же что и выше, только в самом конце ток только 12А.

До значения в 2 ампера ток немного завышает, но совсем немного, дальше немного занижает, но опять же, не критично, а для такого мелкого и мощного преобразователя так по моему вообще хорошо, это ведь не калибратор. Интересно скорее то, что завышение тока примерно на одну и ту же величину независимо от заданного значения до 2А включительно.

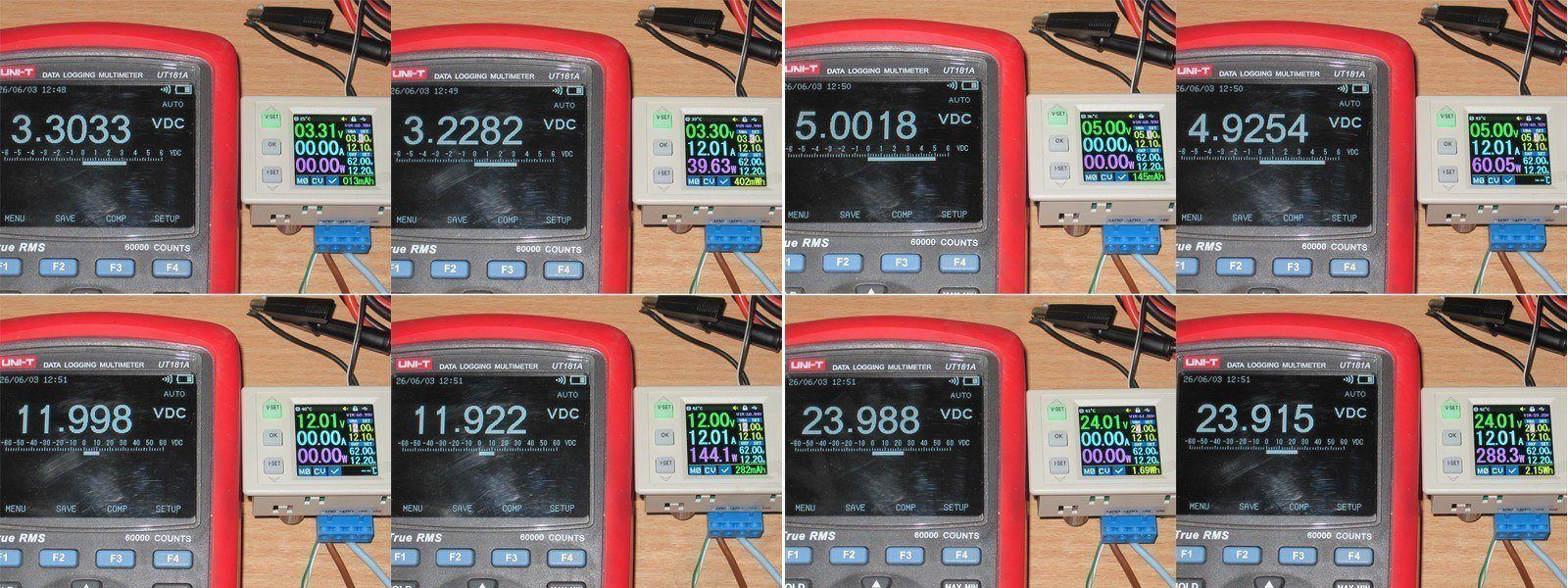

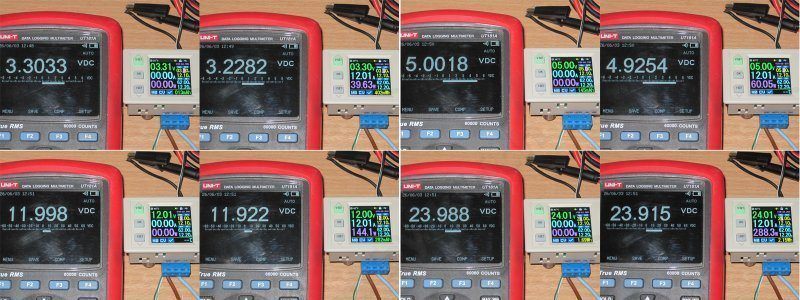

Тест четвертый, зависимость выходного напряжения от тока.

Проверка проходила при четырех напряжениях, 3.3, 5, 12 и 24 вольта и соответственно без нагрузки и при полной заявленной.
Здесь как-то результаты у меня получились похуже чем у 6006, тогда было что-то около 10мВ, здесь же я получил ближе к 75-80мВ, возможно больше падение на клемнике, я не разбирался, но результат ниже на фото.
В данном тесте преобразователь меня немного расстроил, по сути при полном токе вы получите примерно на 0.1-0.09 вольта меньше чем установлено, возможно позже поэкспериментирую еще, но вряд ли станет лучше.



Тест пятый, минимальное падение на преобразователе.

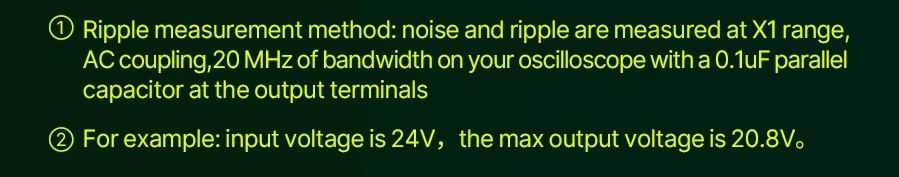

В описании были две сноски, по поводу пульсаций, мол измеряли с ограничением полосы до 20МГц, и с конденсатором 0.1мкФ включенным параллельно щупу, но это обычная практика, дальше покажу.
Вторая сноска касалась минимального запаса по напряжению, и вот там было написано как-то непонятно, но здесь есть пример, если на входе 24 вольта, то на больше чем 20.8 не рассчитывайте, как-то оптимистично на мой взгляд.

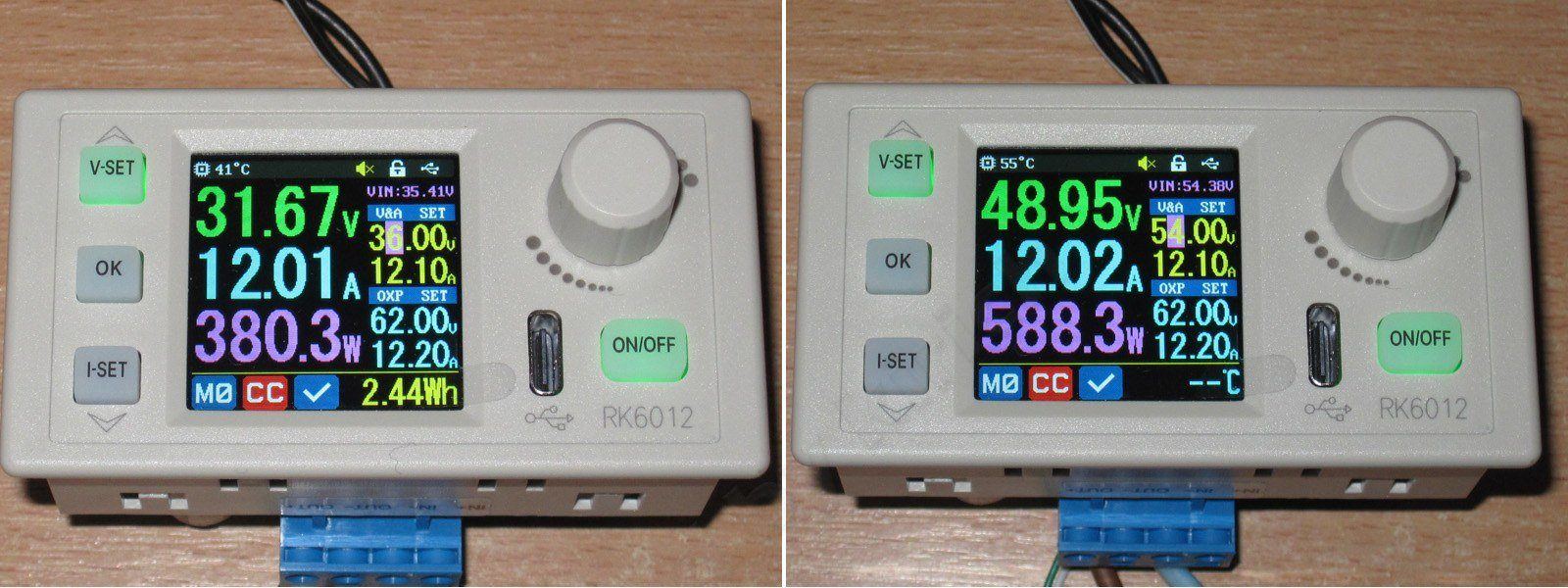

Тест предельно простой, подаем на вход 36 или 55 вольт, реально там остается 35.41 и 54.38 вольта. Потом выставляем такое выходное напряжение, при котором преобразователь уже точно не сможет стабилизировать, ну и считаем разницу. Естественно тест под полной нагрузкой.

При входном 35.41 было 31.67 вольта, разница 3.74 вольта
При входном 54.38 было 48.95 вольта, разница 5.43 вольта

Вот как-то так. В общем если надо иметь полные 61 вольт, то БП должен быть минимум на 67-68 вольт. Можно конечно сказать про обман в характеристиках, но справедливости ради там не указано при каком токе получены результаты.

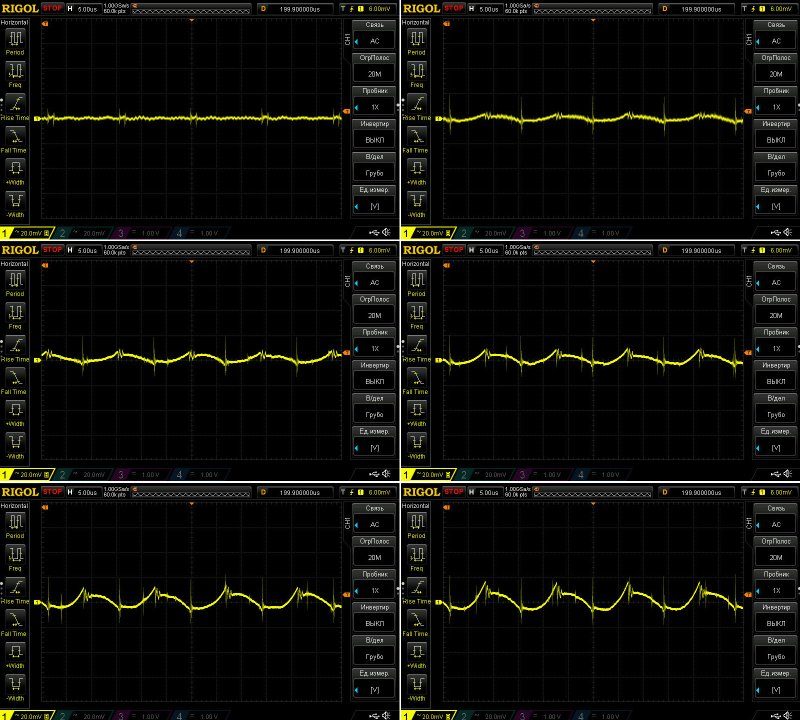

Тест шестой, пульсации.

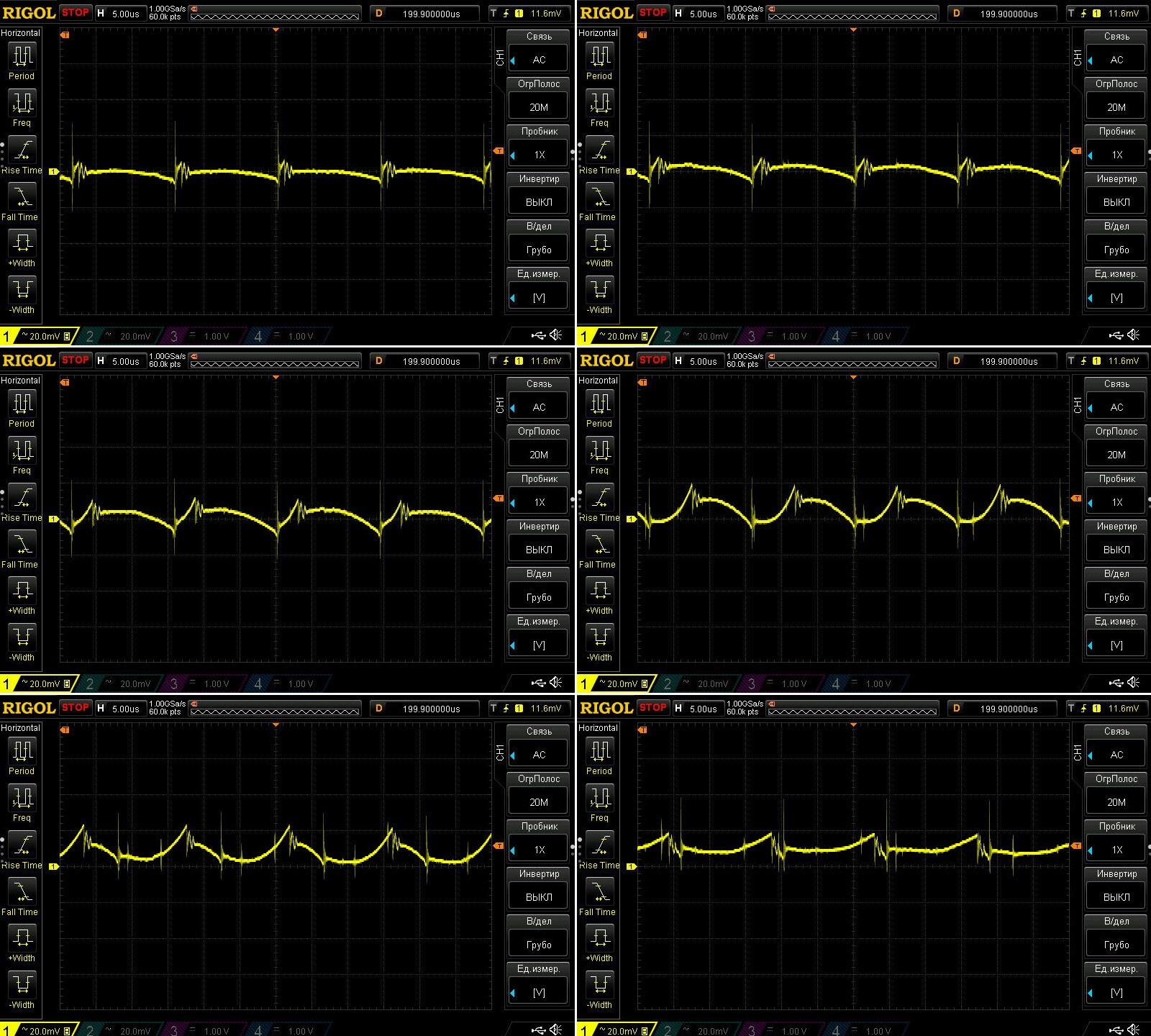

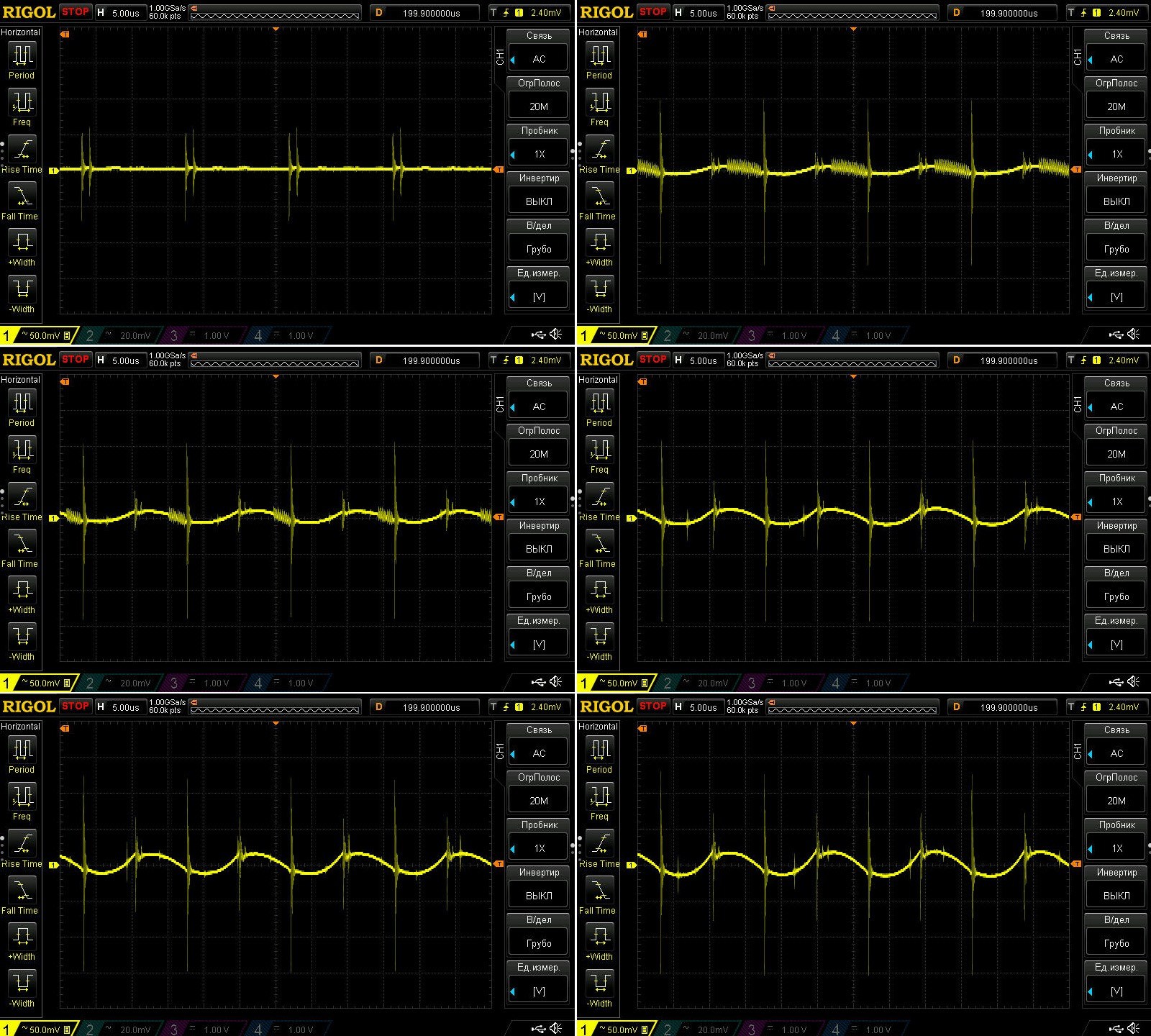

В первой части я проверял в режимах - без нагрузки и при токах 2.5, 5, 7.5, 10 и 12 ампер, напряжение 30 вольт, среднее относительно полного диапазона. Заявленный размах пульсаций 100мВ р-р, опять же,без уточнения режима работы.

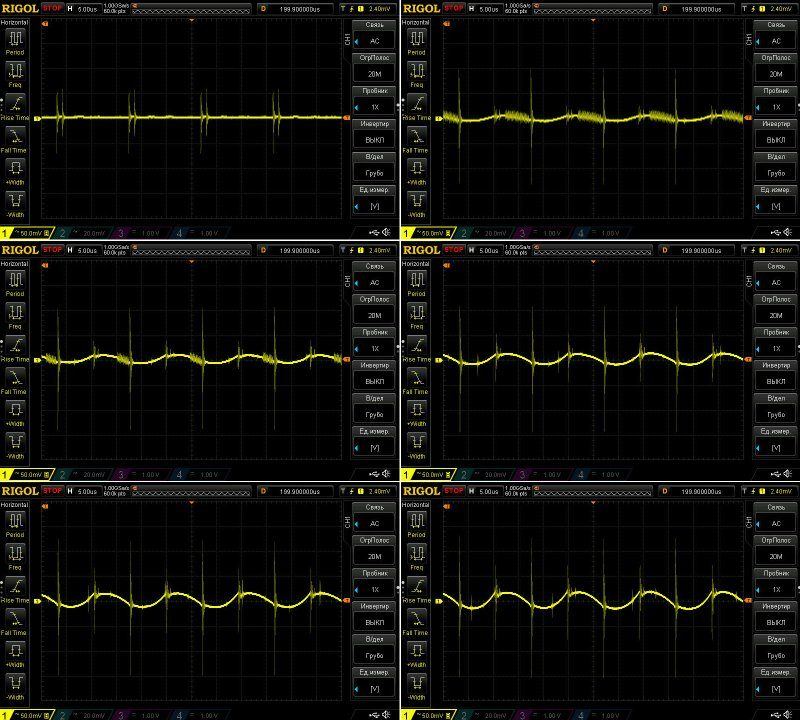

Сначала я подключил щуп без ничего, напрямую к выходу преобразователя и не скажу что результаты мне понравились, у 6006 при точно таком же измерении картина была получше.
Собственно не понравились вот эти иголки, потому как основная часть пульсаций влезала в 100мВ с большим запасом и составляла скорее 50мВ.

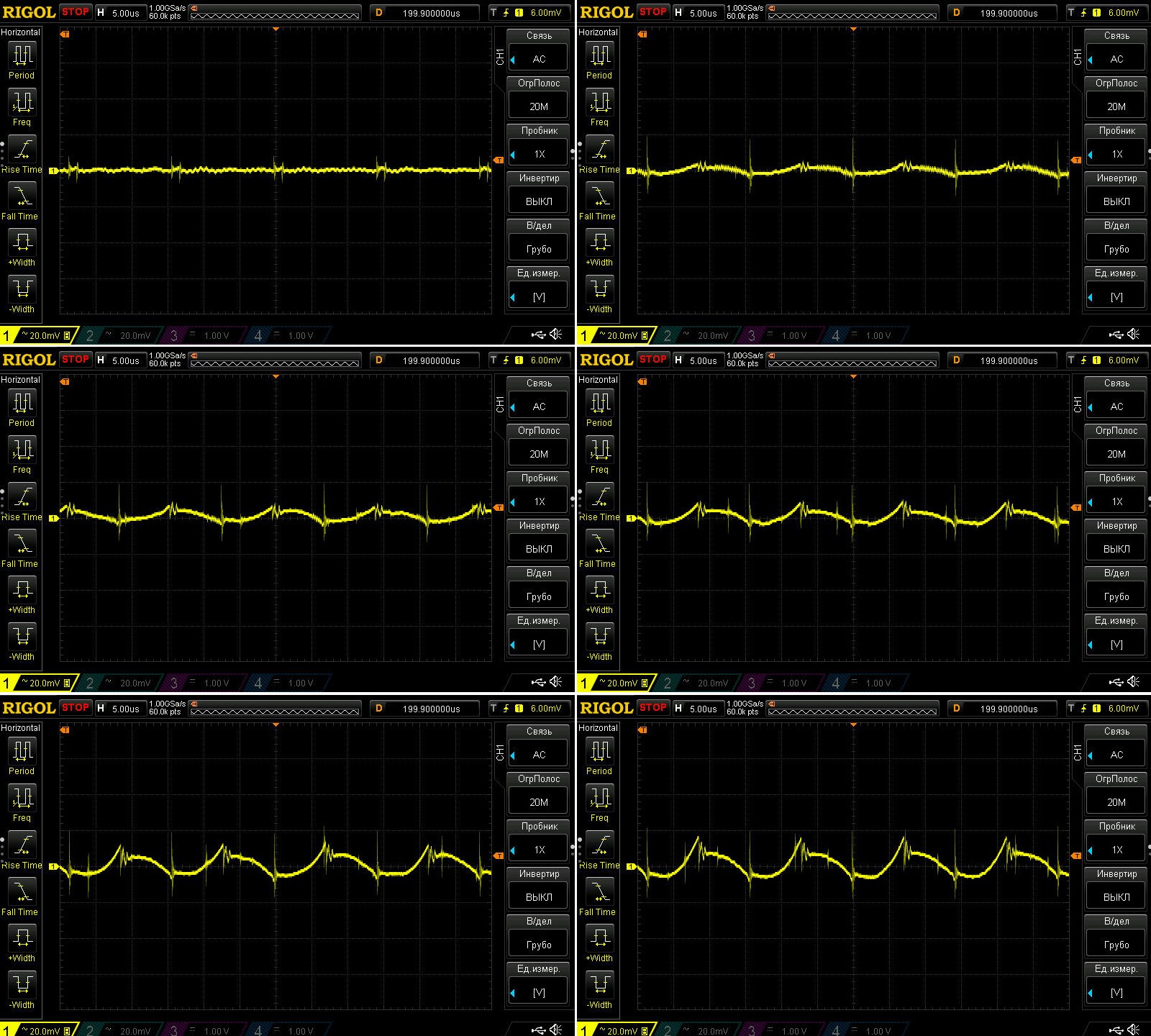

Ладно, взял свою привычную насадку на щуп, со страндартной связкой 0.1мкФ керамика + 1мкФ электролит и получил совсем другой результат, который как раз и совпадает с заявленным.

Да, по большому счету корректно измерять именно с такой вот нашлепкой в виде двух конденсаторов, инженеры Раайдена используют только керамику, но сути это особо не меняет, так как по большей части именно она и режет подобные иголки.

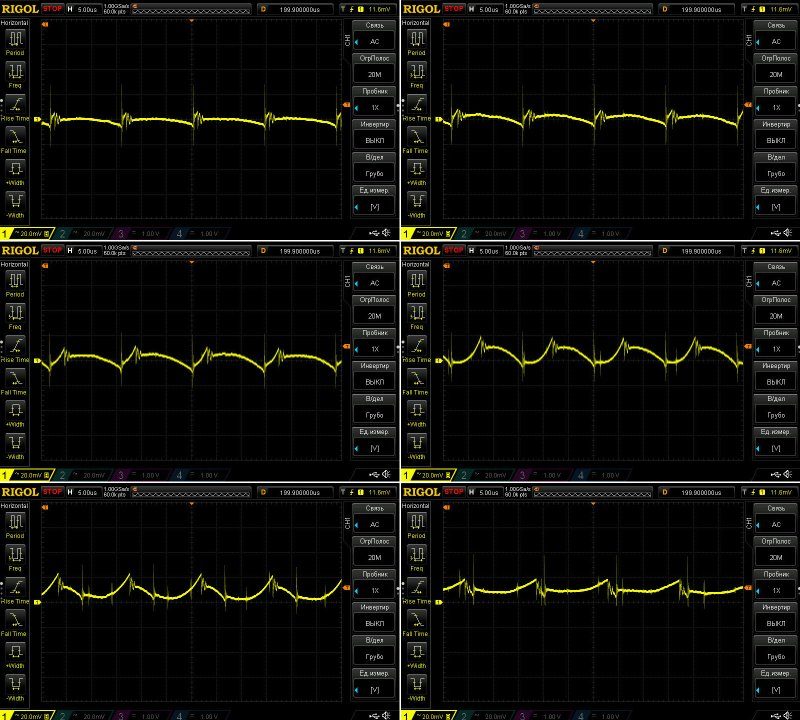

Вторая проверка была также типовая для моих обзоров, здесь ток одинаковый везде, 12 ампер, но отличается напряжение, 3.3, 5, 12, 25, 40 и 53 вольта, входное во всех случаях было 61 вольт.

По большому счету с связкой 0.1+1мкФ пульсации влезают в заявленные 100мВ, разве что иголки чуть чуть больше при напряжении 3.3 и 5 вольт.

На мой взгляд хоть по выходу преобразователя и стоит дроссель, выход здесь заметно грязнее чем у предыдущей модели, возможно имеет смысл снять плату и напаять керамику на выходные конденсаторы.

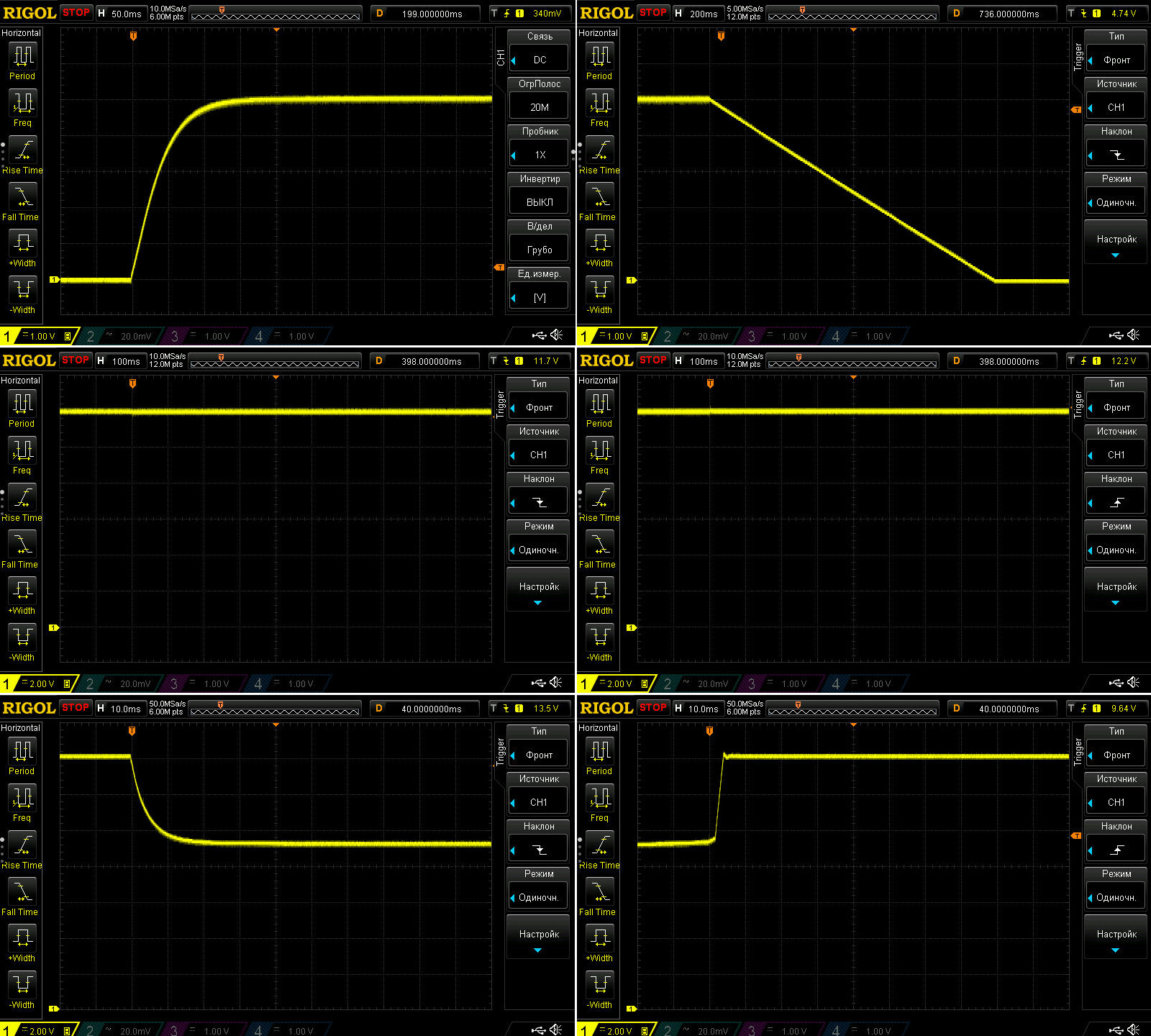

Тест шестой, переходные процессы.

Проверка проводилась в разных режимах работы
1, 2. Подача/снятие напряжения 5 вольт на выходе.
3, 4. Реакция на подключение/отключение нагрузки. На выходе было выставлено 12 Вольт, был постоянно подключен резистор 30 Ом и параллельно ему подключался (или отключался) резистор 3.3 Ома, соответственно здесь реакция на перепад тока 0.4-4А и 4-0.4А.
5, 6. Переход из режима CV в режим CC и обратно, напряжение 14 вольт, ток нагрузки 4.5А, выставлено ограничение 3А.

Все режимы преобразователь отработал на отлично, единственно что непривычно, это очень плавный спад напряжения при выключении, с 5 до 0 вольт напряжение снижалось линейно в течение 1.6 секунды. предположу что разрядная цепь (там часто стабилизатор тока) относительно маломощная, потому просто имейте это в виду.

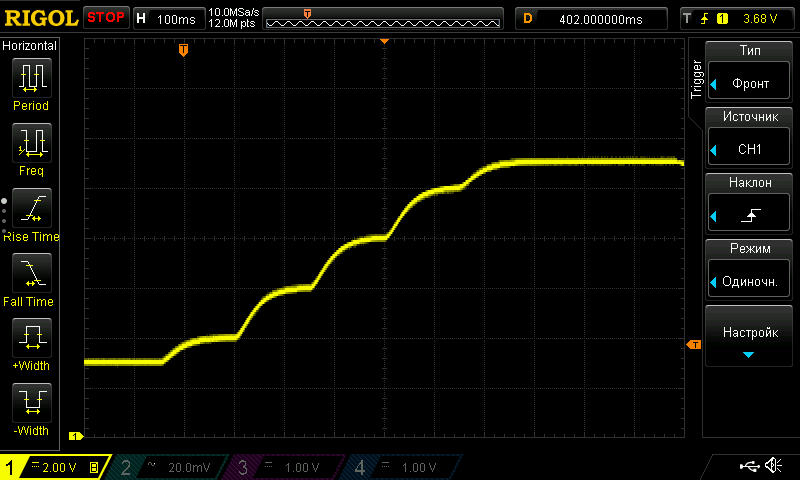

"Паяльниковый" тест я не проводил, потому как уже видно что данная модель прошла бы его без проблем,зато проверил реакцию на регулировку напряжения. Ниже осциллограмма процесса регулировки с 3 до 11 вольт, вообще ступеней должно было быть больше, но в реальности из-за быстрого изменения перестройка шла так - 3-4- 6-8-10-11 вольт. Но в любом случае никаких всплесков замечено не было, не было их и при подаче питания на преобразователь, все работает корректно.

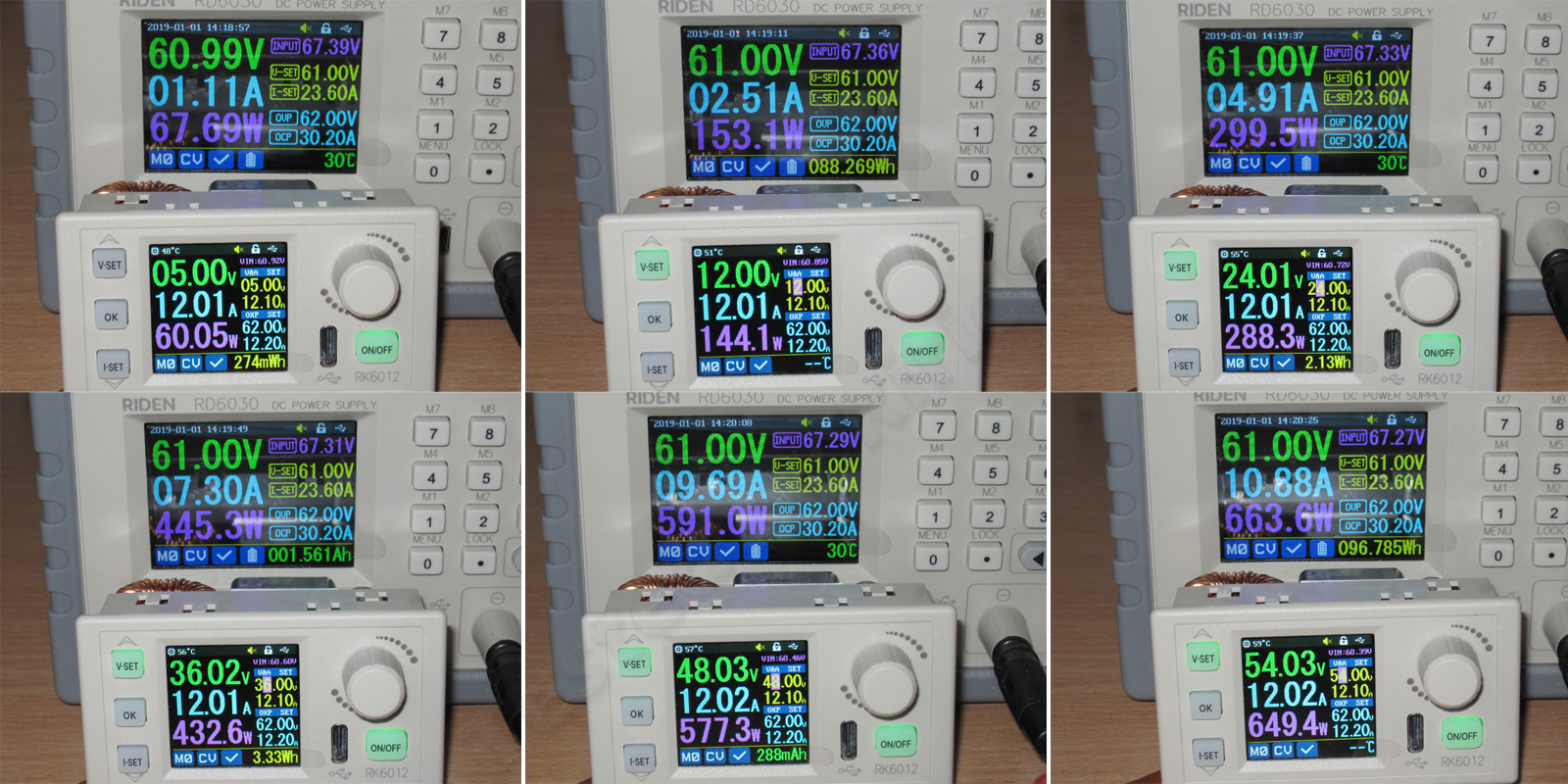

Тест седьмой, оценка КПД преобразователя.

Здесь я проверял КПД при входном напряжении около 61 вольт, токе нагрузки 12А и выходном 5, 12, 24, 36, 48 и 54 вольта.
попутно сравним с моделью 6006

Выходное напряжение — КПД — потери
5 Вольт — 88.8% — 7.57 Вт
12 Вольт — 94.3% — 8.63 Вт
24 Вольта — 96.7% — 9.83 Вт
36 Вольт — 97.8% — 9.8 Вт
48 Вольт — 98.5% — 8.56 Вт
54 Вольта — 98.8% — 7.64 Вт

Почти те же режимы кроме тока и максимального напряжения для 6006
Выходное напряжение — КПД — потери
5 Вольт — 83.4% — 6.3 Вт
12 Вольт — 91.8% — 6.4 Вт
24 Вольта — 95.3% — 7.0 Вт
36 Вольт — 96.8% — 7.2 Вт
48 Вольт — 97.6% — 7.1 Вт
56 Вольт — 97.9% — 6.8 Вт

Видно что КПД у новой модели явно выше, потери конечно тоже выше, так как мощность в два раза больше, но должен сказать, что потери выросли заметно меньше чем мощность.




Восьмой тест, нагрев.

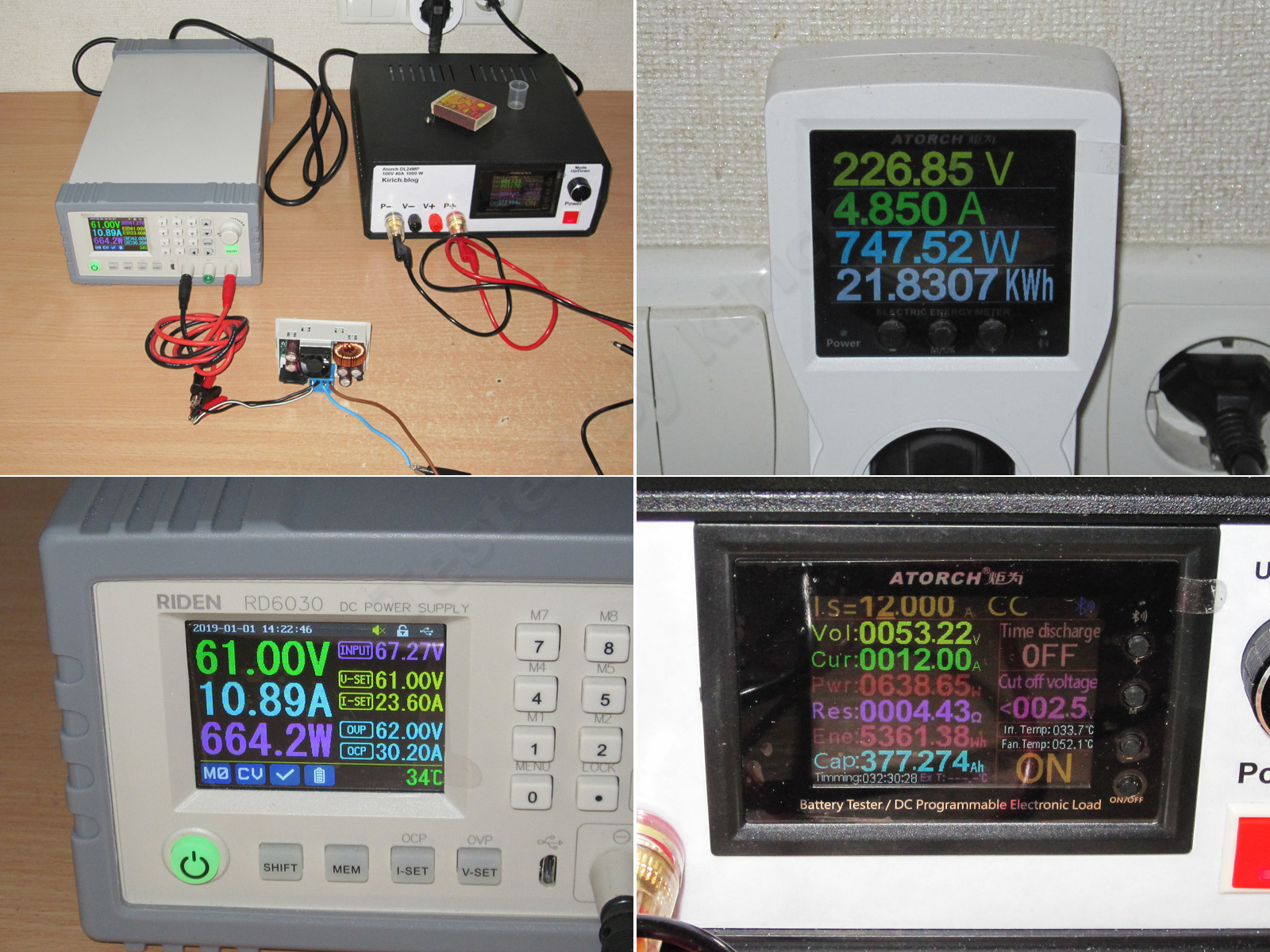

Здесь я собрал простенький стенд, подал на вход преобразователя около 61 вольта, выставил на выходе 54 вольта и нагрузил током 12 ампер, т.е. мощность по выходу была почти 648 ватт из 720 максимальных.
При этом получалось так, что от сети потреблялось 747 ватт, до выхода моего БП доходило 665, до выхода тестового БП 648, а до нагрузки всего 638 ватт, остальное оседало по пути.

На самом деле потери были выше при напряжении 24 вольта, а не при 54, это я понял уже потом, но разница не такая и большая.




Погонял так некоторое время, чтобы всё прогрелось и стал смотреть.

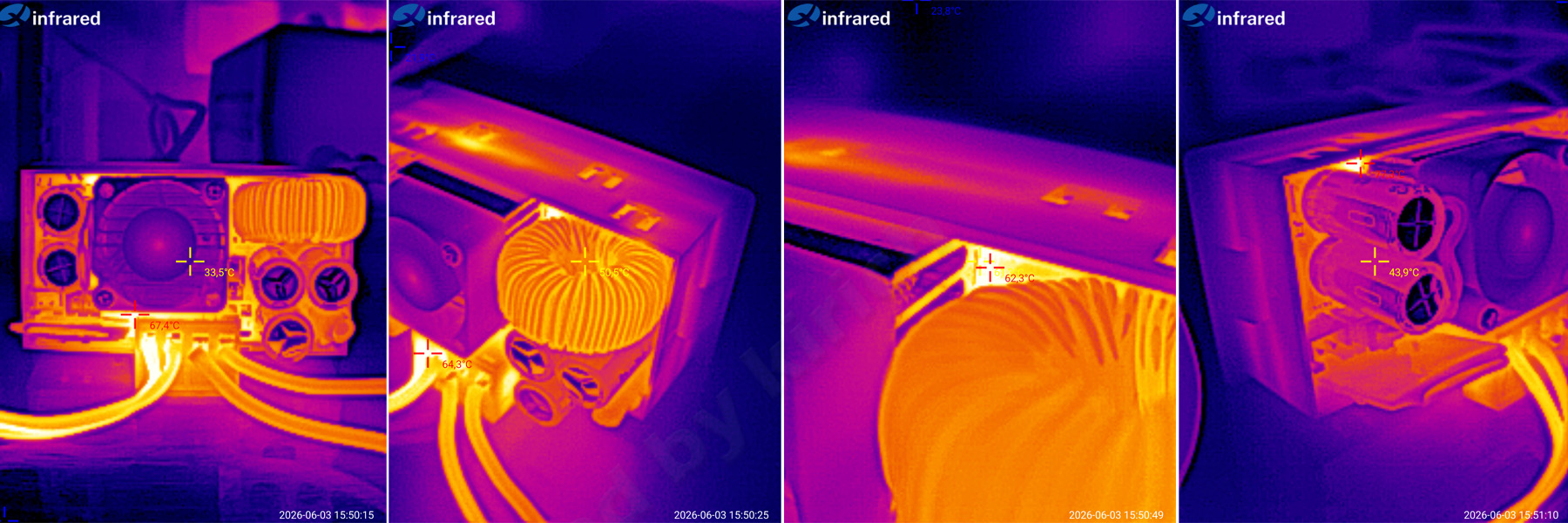

1. Где-то между клеммником и радиатором было 67 градусов
2. Температура силового дросселя 50 градусов
3. Где-то там между дросселем и радиатором просматривалась температура в 62 градуса
4. А самая высокая температура которую я обнаружил, была 77 градусов, в левой части радиатора, а точнее, под радиатором.

В любом случае преобразователь вел себя отлично, немного шумел вентилятором и сильно не грелся.

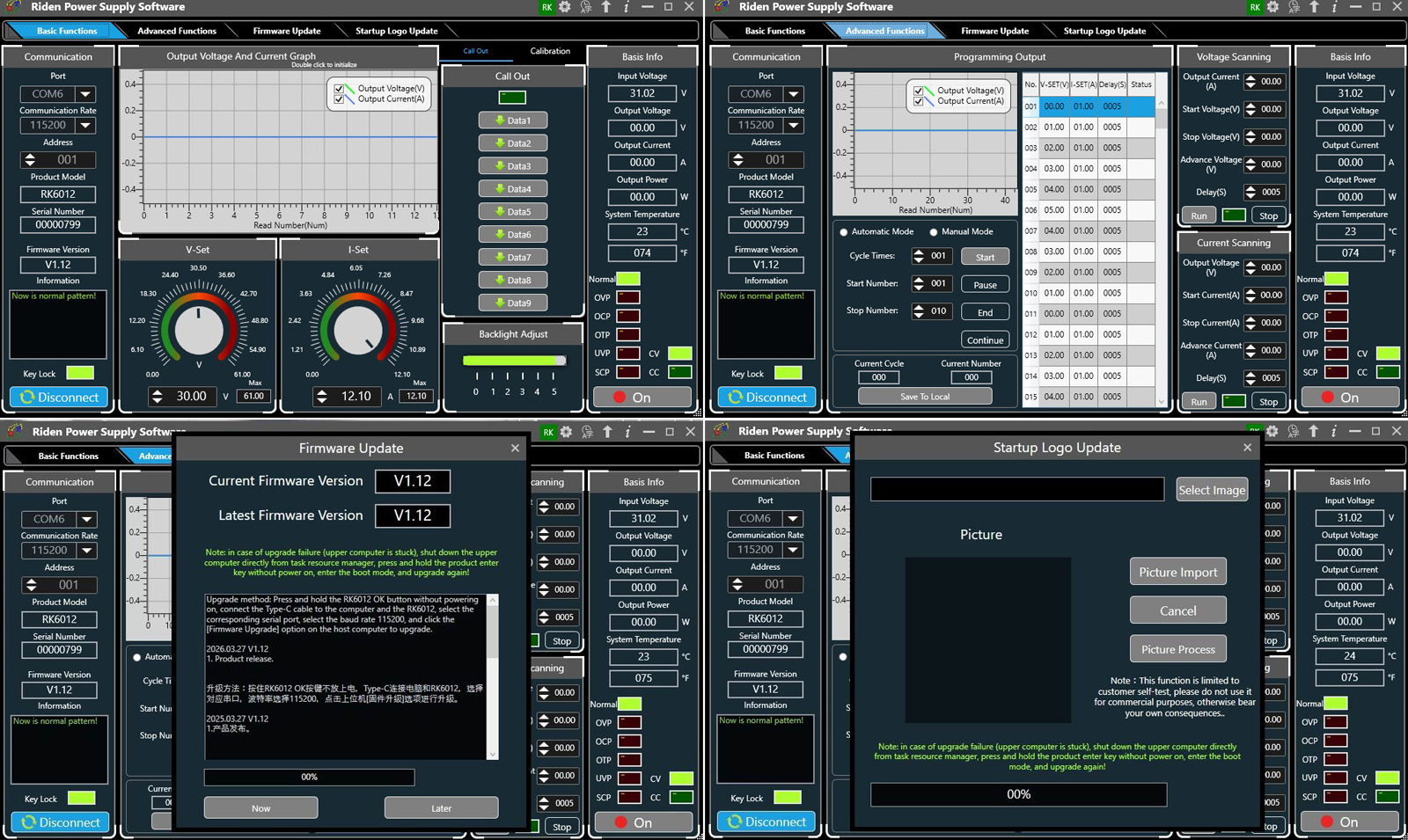

Скачал программу, установил, привычно обновил, запустил и хотел бы сказать что есть какие-то заметные изменения, но как-то вот сходу их не увидел, впрочем она и так довольно функциональна.




Выводы.
В общем и целом у Райдена получился очередной предсказуемо хороший преобразователь. Неплохая точность, высокий КПД, умеренные пульсации, компактный размер, унифицированный корпус, но не обошлось и без того,что мне не очень понравилось.
А не понравились мне две вещи, первая и самая важная, почему-то относительно большая просадка напряжения под нагрузкой, причем судя по всему она происходит на клеммнике, потому как сам преобразователь считает что всё ОК. Вторая, как-то вот неудобно переключение дискреты регулировки. Я уже потом понял, что у привычных мне преобразователей серии RD60xx просто есть две кнопки, влево/вправо, потому я привык к ним, в общем здесь дело привычки.

Ну а так, если коротко, то довольно неплохой компактный преобразователь с выходной мощностью до 720 ватт. Что-то мне вспомнился мой первый ZXY6005, большая плата, и всего 300 ватт, а здесь устройство объемом в пачку сигарет, более функциональное и в два с половиной раза мощнее.

На этом у меня на сегодня всё, надеюсь что было полезно, ну а я жду вторую посылку от Райдена :)
