Вокруг нас, куда ни посмотри, есть компьютеры.
Большие, маленькие, встроенные, а сейчас еще и большое распространение получают IP видеокамеры, телефония, не говоря о системах контроля доступа и т.п.
Зачастую все это хозяйство подключено через витую пару. Беспроводные системы (особенно на пром объектах) удобны далеко не всегда.
Ну и естественно, что за всем этим хозяйством надо следить.
Описание прибора, помогающего мне в этом, читайте под катом.

Некоторые мои читатели, узнав, что у меня есть данный прибор, попросили меня написать обзор на него. И хотя этот прибор у меня уже довольно длительное время, я все равно выполняю их просьбу.

Началась вся эта история очень давно, еще в начале года.
Монтировали мы с монтажником несколько айпи камер. Дело было перед Новым Годом, и как всегда надо было уже вчера. Ну в общем уложено почти 400 метров кабеля, установлено четыре камеры (в условиях пром предприятия это не так просто как кажется).

Ну в общем ставим с монтажником видеонаблюдение, цифра, питание по РоЕ, свитч Циско. Поставил он камеры, обжал хвосты, подключил.
Я обжимаю хвосты в серверной, он стоит рядом, смотрит, объясняю почему синяя пара посередине. И тут он говорит, что обжал просто парами подряд. Пошел переделывать. Переделал, возвращается. Запускаем, из четырех камер завелась одна.
Я в шоке, бегаю, пытаюсь пинговать, вроде и РоЕ светится и линк, а не работает нифига.
Послал его переобжимать, он добрался до одной из камер, говорю, сам переобожму, смотрю, он другие две жилы перепутал. Переобжал, показал, послал ковыряться дальше.
В общем завели. Время было два часа ночи.
Самое интересное, незадолго до этого ставили несколько камеры там же, он обжимал, все заработало сразу.

После этой истории я понял, что «так дальше жить нельзя» и полез искать какой нибудь кабельный тестер.
Сначала наткнулся на обычную прозвонку за несколько баксов.
Думаю, маловато будет. Начал искать дальше, увидел проект самоделки, которая умеет еще и измерять длину кабеля до обрыва.
Думал даже собрать, но потом посоветовали данный Тестер.
Заказал, оплатил, через 18 дней (удивила быстрая доставка) получил на почте большой желтый пакет.

Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.

Внутри, без всякой коробки, был упакован собственно тестер в небольшой сумочке.
Собственно сумочку обозревать я не буду, да и обозревать там особо нечего, скажу лишь, что сумочка вполне удобная.

Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.

Удивился я буквально на этапе установки батареек (в комплекте не идут).
Я знал, что существует две модификации прибора, с двумя батарейками АА и четырьмя ААА.
Первая версия прибора — новая, вторая — устаревшая.
У меня было ни то, ни сё. Две эти версии есть в обзоре коллеги former. Обзор у него получился отличный, вряд ли я сделаю лучше, да и не вижу особого смысла повторять одно и то же, постараюсь выделить лишь отличия и недостатки, обнаруженные мною.

Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.

После установки батареек и включения прибора я зашел в меню, посмотреть версию прошивки.
Там была старая версия 5.1, очень грустно.
К тому же прибор не имеет подсветки экрана, как в приборе новой версии.

Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.

Ну что же, придется открывать. Внутри дисплей 1604, сам по себе очень контрастный, нареканий нет, но без подсветки очень неудобно.

Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.

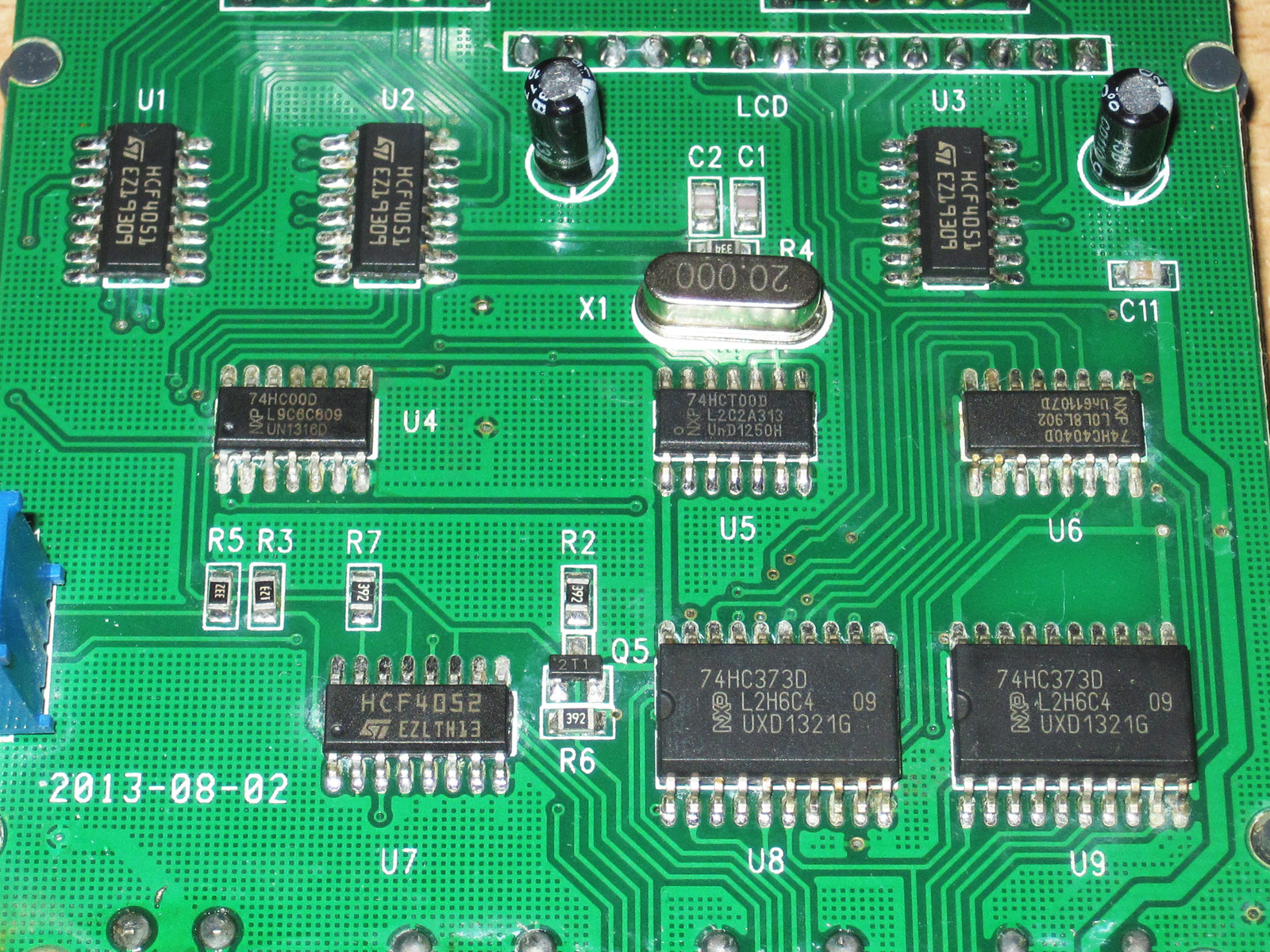

Плата существенно отличается от предыдущих двух вариантов прибора.
Она вообще напоминает какую то промежуточную версию прибора.

Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.

Ну что же, по сути я получил предыдущую версию прибора, отличие в батарейках АА вместо ААА и восьми ответных частях вместо одной… :(
Так отображается подключение через исправный кабель к исправной ответной части.

Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.

Одна ответная часть пришла с повреждением.

Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.

Хочешь, не хочешь, а открывать придется. Кстати, по иронии судьбы, я открыл такую же ответную часть, какую открывал и автор предыдущего обзора. :)
Претензий к пайке на вид особо нет, но как выяснилось, под одним из резисторов была капля припоя и это давало КЗ.

Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.

Сзади ничего особенного, кроме плохо промытой платы.

Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.

Сдул феном резистор, убрал лишний припой, посадил резистор обратно.
Все работает.

Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.

Фото первых четырех ответных частей.
Резистор, на месте одной из перемычек — 2.2КОм

Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.

Ну и как дополнение, накидал схемку устройства, вроде нигде не ошибся.
Диоды, насколько я понял, похожи на BAS16, но думаю, что можно заменить на обычные 4148

Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.

По просьбе читателей размещаю мой вариант печатной платы для тех, у кого прибор только с одной ответной частью. Надеюсь, что заработает.
Плата страссирована под установку в корпус обычной телефонной накладной розетки.

Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.

В процессе эксплуатации прибора был выявлен еще один недостаток.
У прибора есть опция калибровки. Т.е. подключаем кабель заранее известной длины, подгоняем показания на экране к этой величине (цифры только четные с точностью до 0.2м). И потом прибор показывает более точные результаты измерения.
На фото подключен кабель длиной 16.6м

Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.

Но после отключения питания прибора и включения опять, калибровка сбивается.
Может это так задумано, может глюк, не знаю, но думаю было бы удобнее иметь возможность запомнить калибровку, но иметь опцию возврата к настройкам по умолчанию.
Дальше все измерения с заводскими настройками.
Обычный кабель для внутренней прокладки. 16.6м

Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.

К предыдущему куску кабеля добавлен кусок, но при этом жилы 4 и 5 оборваны, а 7 и 8 закорочены в месте соединения кабелей.

Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.

Оборвал жилы 4, 5, 7 и 8.
Прибор показывает длину до ответной части и до места обрыва. Показания в принципе похожи на реальные.

Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.Кабельный тестер NF8108, хорошая вещь, но с неприятным подвохом.


Резюме.
Плюсы
Прибор все таки работает, не так точно, как хотелось бы, но даже такая точность может сильно облегчить работу. Более точные приборы, работающие по другому принципу, имеют и большую цену. Точности прибора достаточно, что бы не вскрывать весь потолок в поисках обрыва.
Восемь ответных частей. Я пока пользовался только четырьмя, проявляется, когда надо прозвонить несколько кабелей, а бежать каждый раз далековато.
Очень удобная сумочка.

Минусы.
Прибор старой версии.
Питание от четырех батареек, а не от двух, как ожидалось.
Нет подсветки.
Очень неудобно сделана кнопка включения, ее ОЧЕНЬ легко нажать случайно. Даже в процессе засовывания прибора в сумку.
Не очень высокая точность.

Мое мнение, прибор очень удобный, но не той версии, которая ожидалась. Для людей, которые работают с локальными сетями, весьма полезен.
