Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

111₴
Перейти в магазин
Еще один компактный источник питания от довольно известного производителя, но теперь на 12 ватт. Краткое резюме - порадовал.

Напоминаю, чтобы быть постоянно в курсе новых тем в блоге, рекомендую подписаться на мой инстаграмм, где я буду выкладывать уведомления о всех новых темах и возможно писать просто о чем-то интересном - ссылка на аккаунт

Также подписаться на обновления и новые статьи можно в телеграм канале - https://t.me/KirichBlog

Покупалось два одинаковых блока питания, оба на 15 вольт и оба под новые электронные нагрузки, но по итогу один не подошел, при покупке пары идет небольшая скидка. Собственно эти блоки питания есть и на алиэкспресс примерно за плюс/минус те же деньги, ну может местами чуть дороже, потому смысла особо там покупать нет, разве что по каким-то купонам.

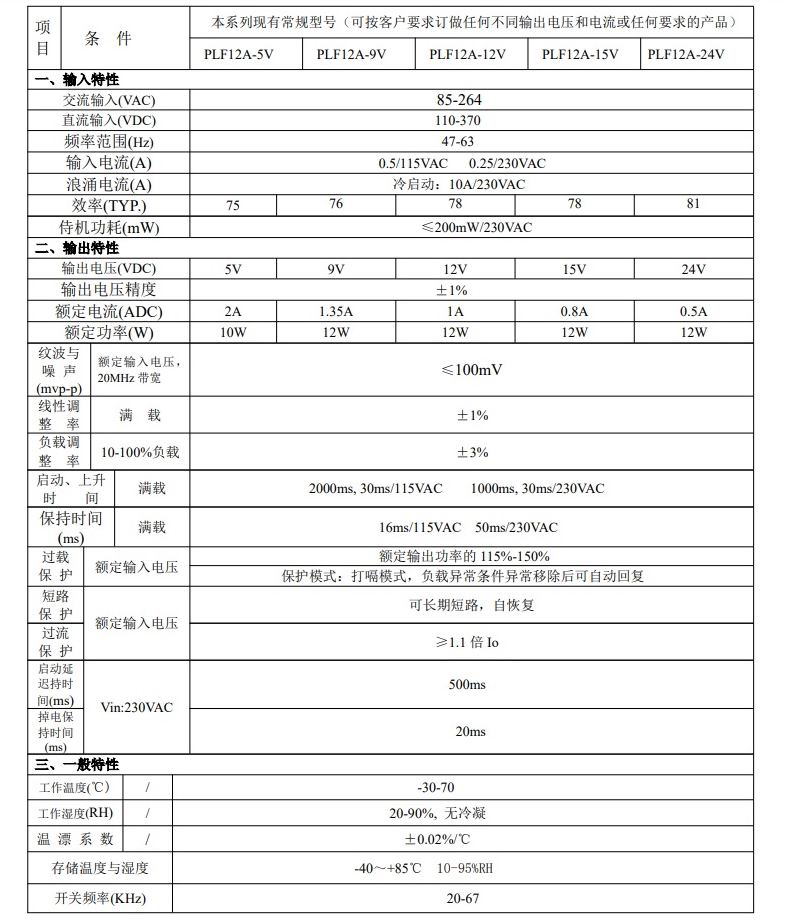

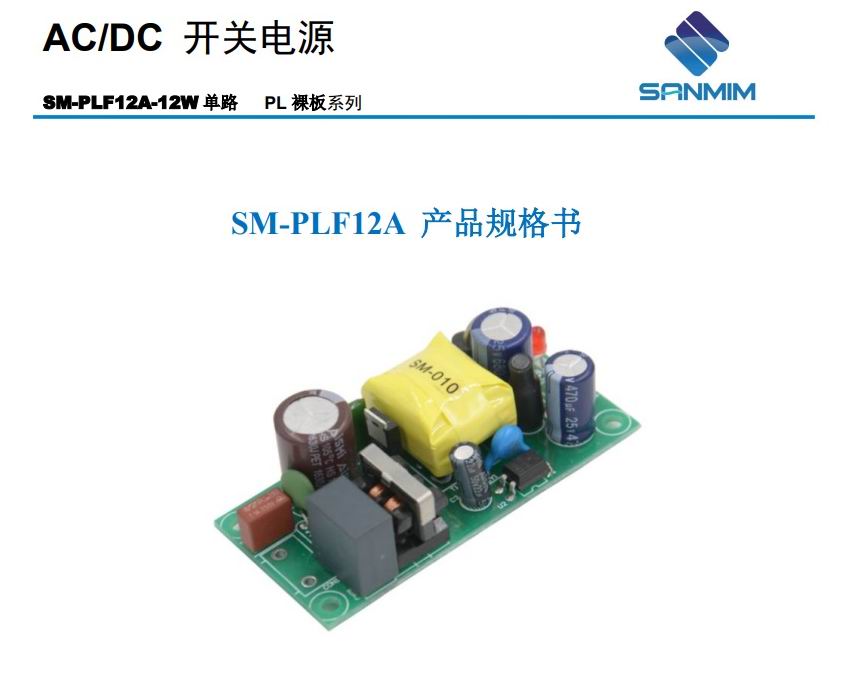

Как и для других ИИП от данной фирмы имеется даташит, вполне информативный, хотя и на китайском.
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

Продается без какой либо упаковки, просто общий пакетик и всё.
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

Судя по даташиту имеется пять версий, на 5, 9, 12, 15 и 24 вольта, у меня на столе 15 вольт версия. Отмечу что 12 ватт мощность для всех версий кроме 5 вольт, она имеет мощность 10 ватт, впрочем подобное встречается очень часто и связано с худшим КПД.
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

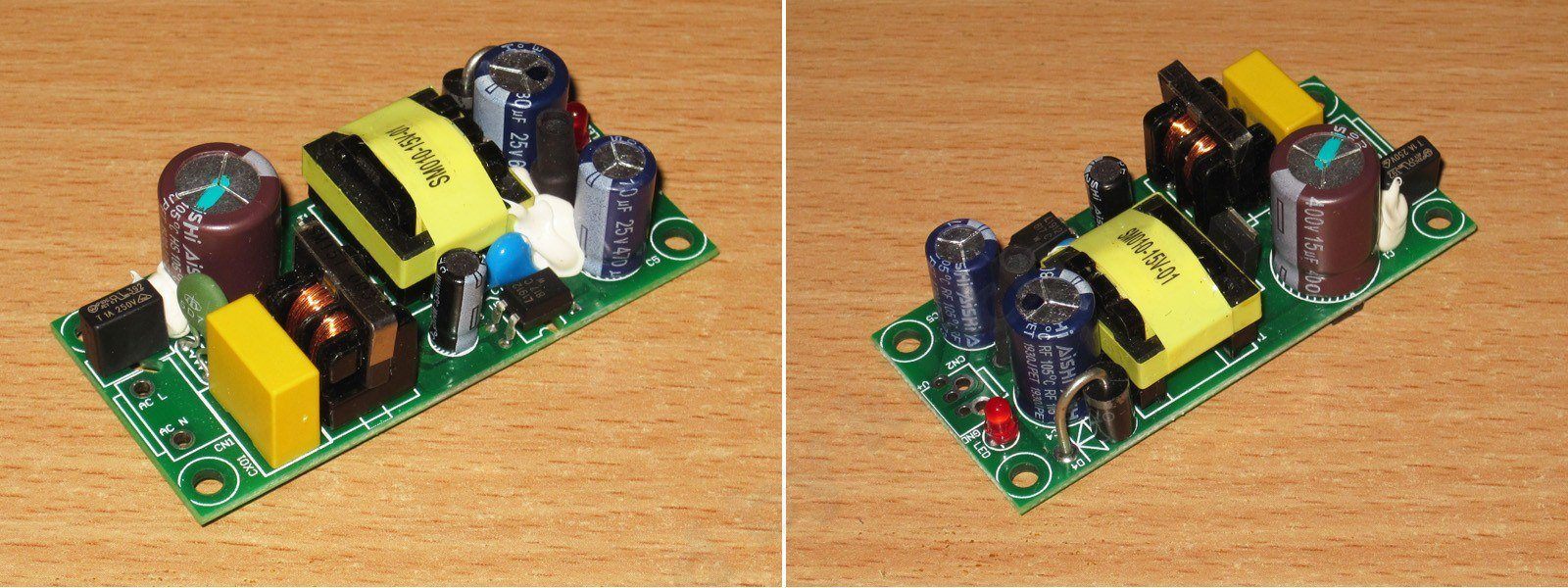

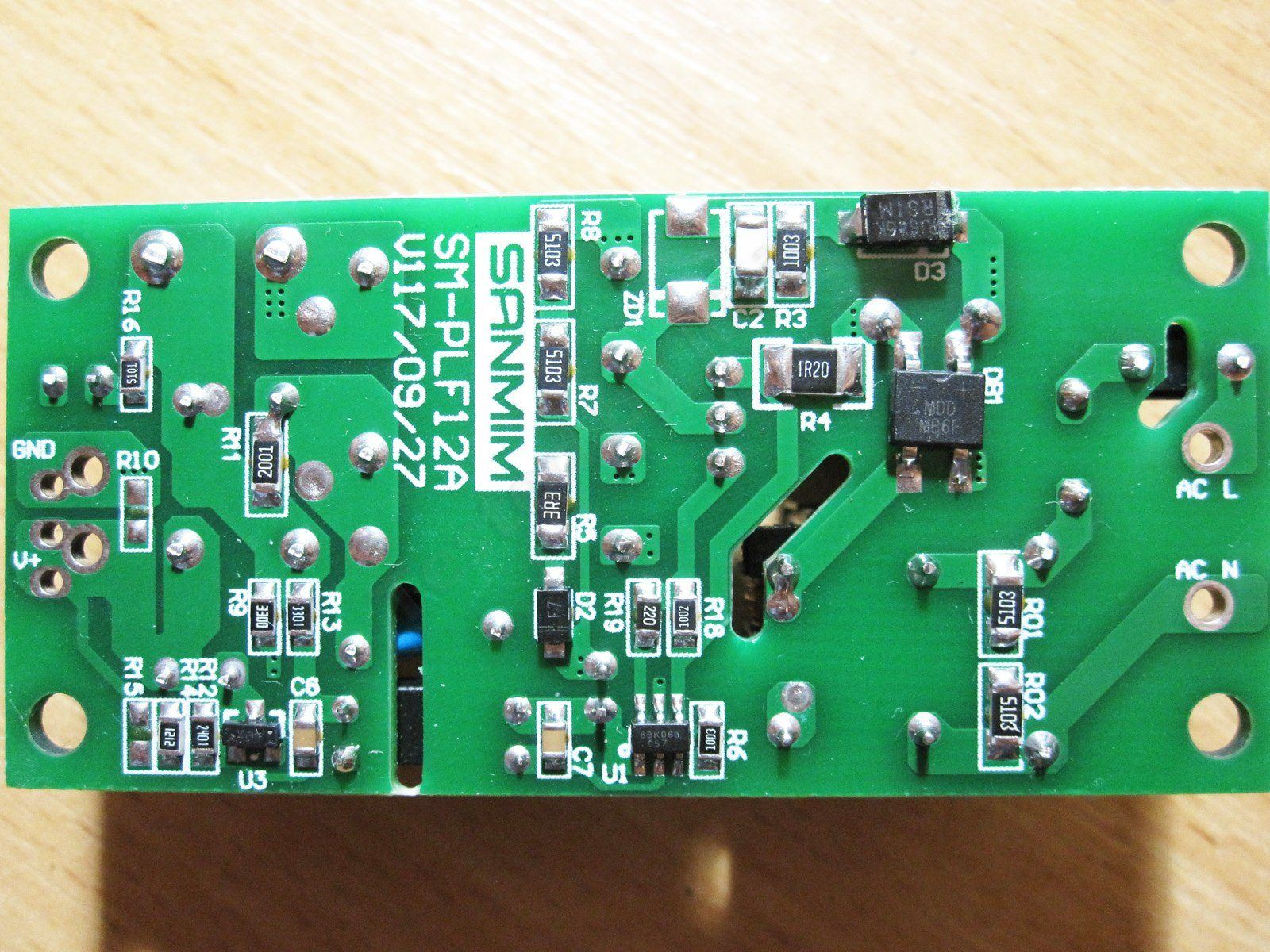

Выглядит очень аккуратно, плата классически зеленого цвета, всё ровно, красиво и аккуратно.
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

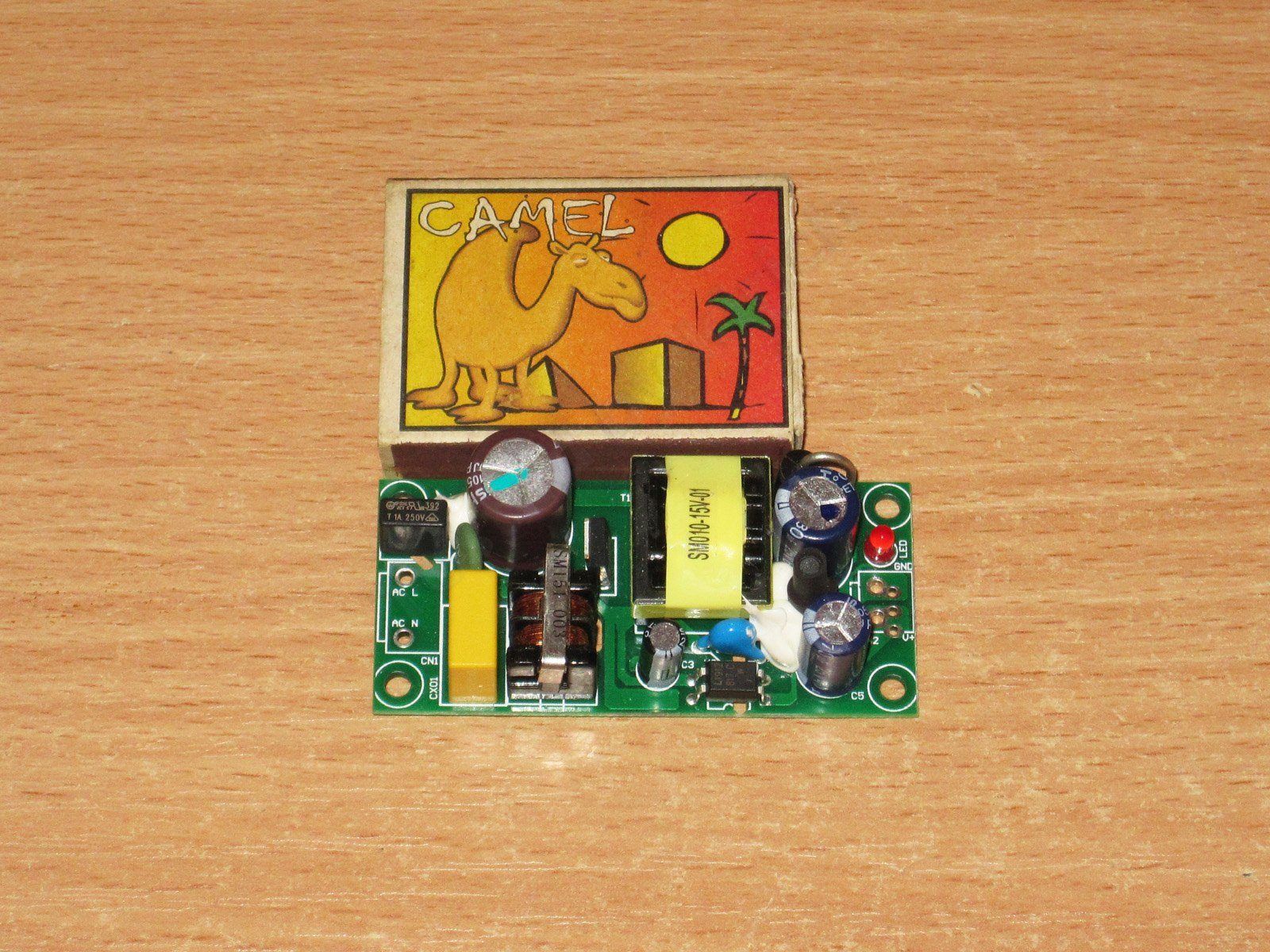

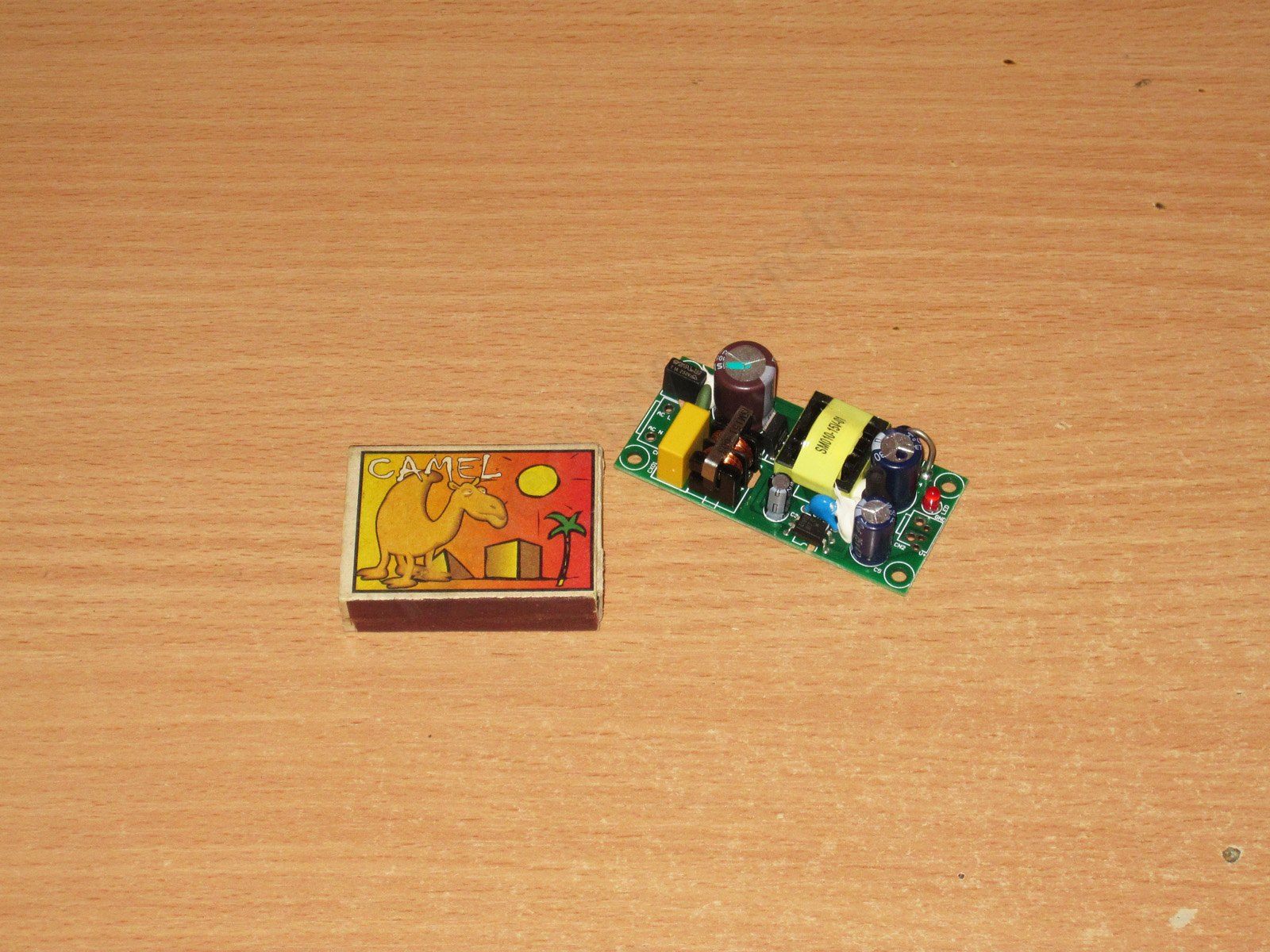

Размеры платы чуть больше размеров спичечного коробка, собственно это меня и привлекло, хотелось компактный блок питания примерно такой мощности.
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

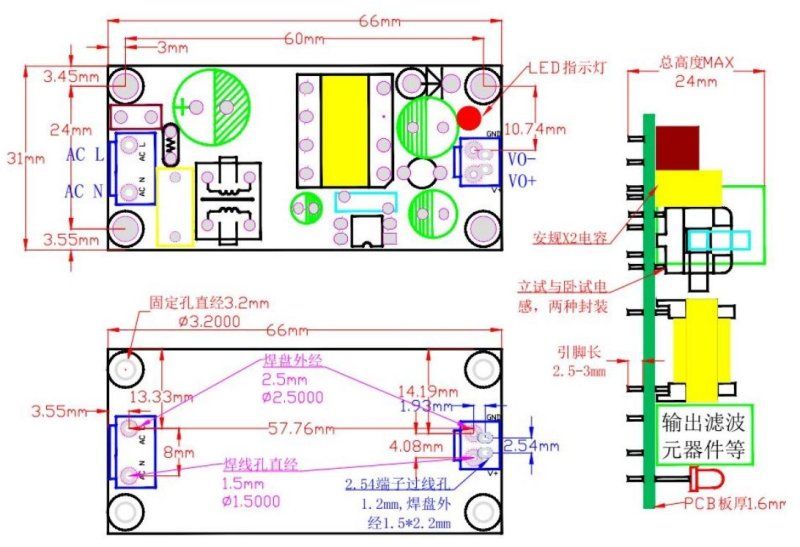

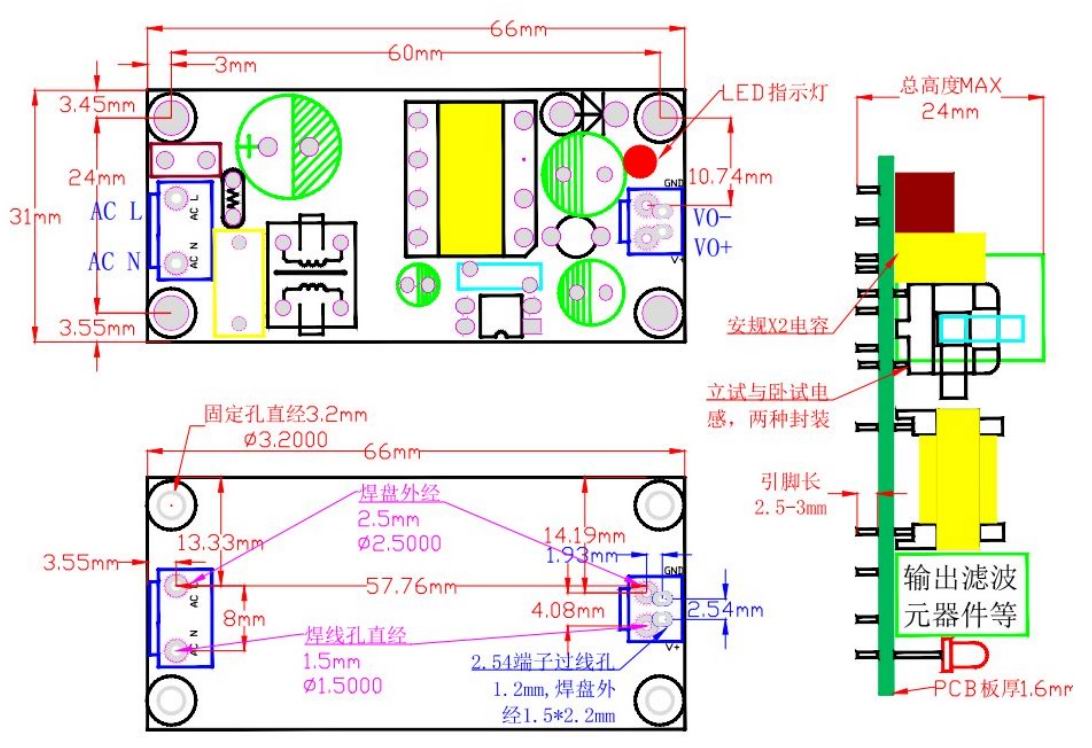

В даташите имеется подробный (даже очень) чертеж с размерами, реально очень удобно, пять баллов.
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

У меня уже был обзор 6 ватт версии блока питания от данной фирмы, я их активно использую, но что меня там сильно раздражает, так это необходимость ставить предохранитель, потому как на самом блоке его нет. Здесь с этим всё нормально, по входу предохранитель, термистор, дроссель и Х-конденсатор, пожалуй только варистор забыли.

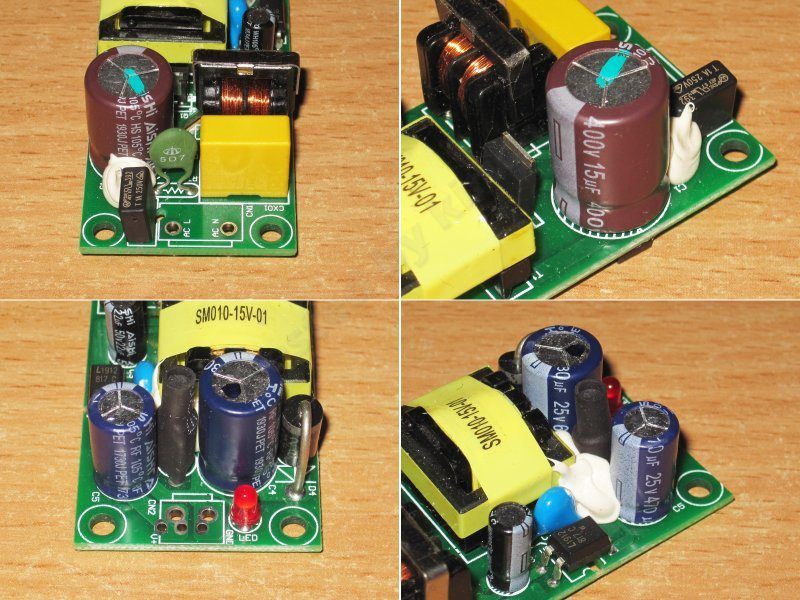

Входной конденсатор 15 мкФ, вполне достаточно при нашем сетевом, все конденсаторы производства Aishi, весьма неплохой производитель.
По выходу имеется дроссель для снижения пульсаций, конденсаторов два, на 680 и 470мкФ.
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

Пайка аккуратная, плата чистая, под оптроном имеется защитный зазор. Вот честно, приятно взять в руки.
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

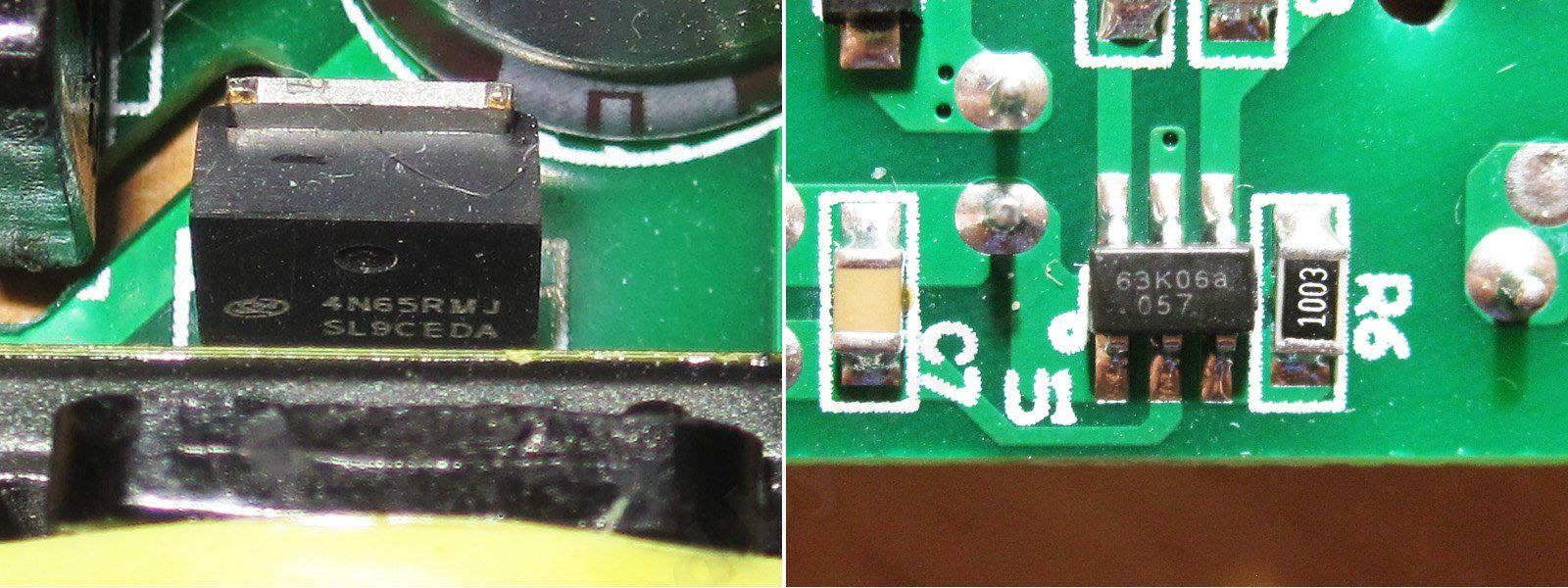

Высоковольтный транзистор 4N65RMJ, управляет им ШИМ контроллер 63K06A
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

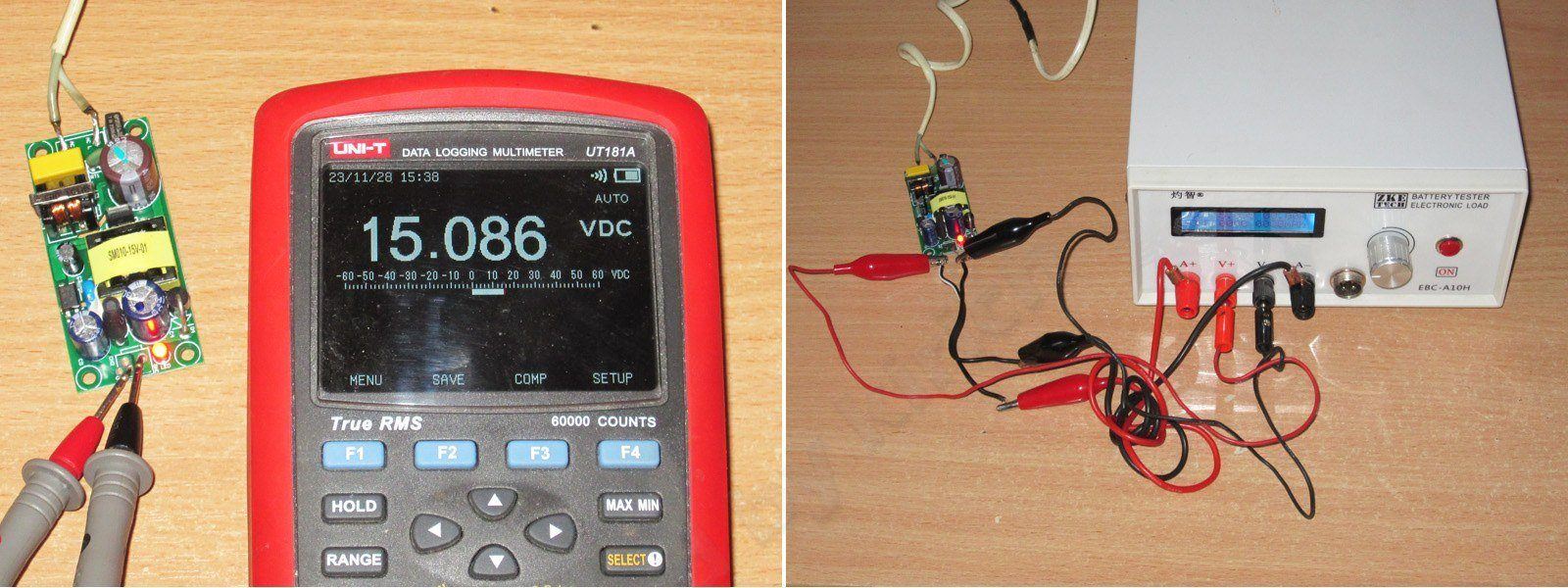

Без нагрузки на выходе почти 15.1 вольта, регулировки выходного напряжения нет. Дальше тесты проходили при помощи нагрузки с четырехпроводным подключением, подключено было так, что напряжение измерялось непосредственно на выходе платы.
Без подключенной нагрузки мой ваттметр показывает ноль, но увы, мой старый сгорел еще перед войной, а новому я как-то не сильно доверяю. Впрочем заявлено собственное потребление без нагрузки около 0.2Вт, потому вполне верю.
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

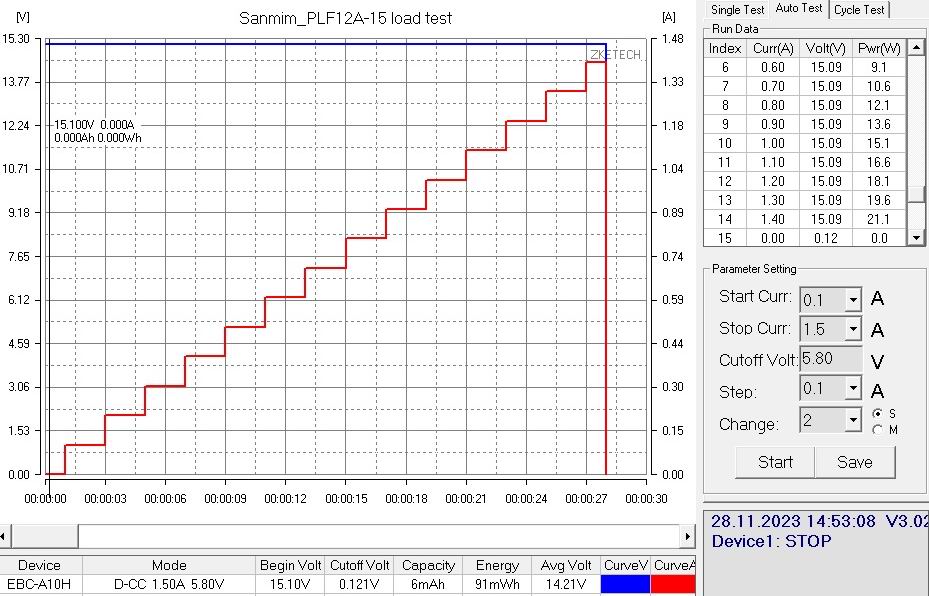

Нагрузочный тест показал во первых очень высокую стабильность выходного напряжения вплоть до отключения, а во вторых, что собственно отключение происходит при выходной мощности аж в 22 ватта, что для блока мощностью 12 ватт сделано с большим запасом. Здесь меня волновал момент, а как блок будет работать длительно, ведь можно нагрузить его примерно на 20 ватт, выдержит ли.
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

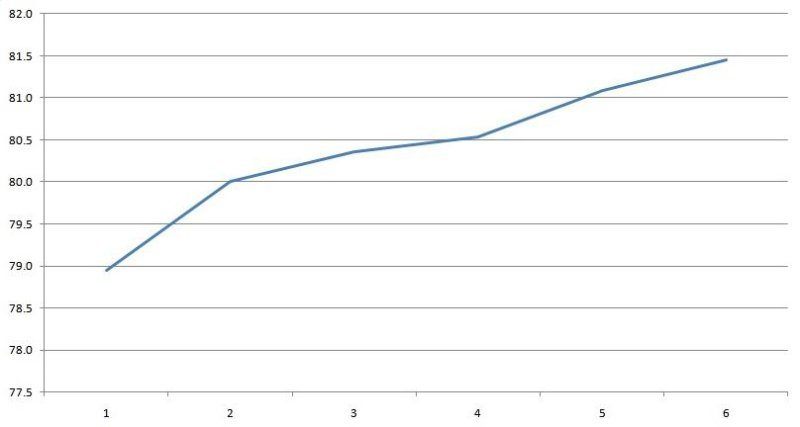

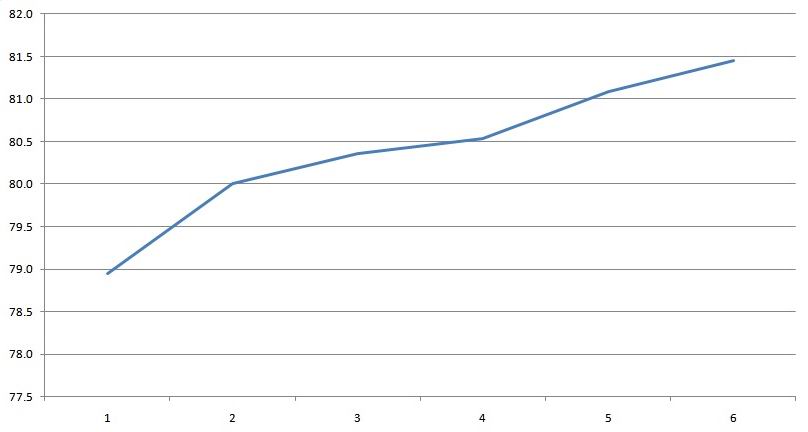

С КПД также все нормально, заявлено 78%, я при 12 ватт выходной получил около 80%, проверял до 18 ватт, то до 150% нагрузки, при этом КПД дальше еще немного поднялся.
Шкала внизу кратна мощности нагрузки в 3 ватта.
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

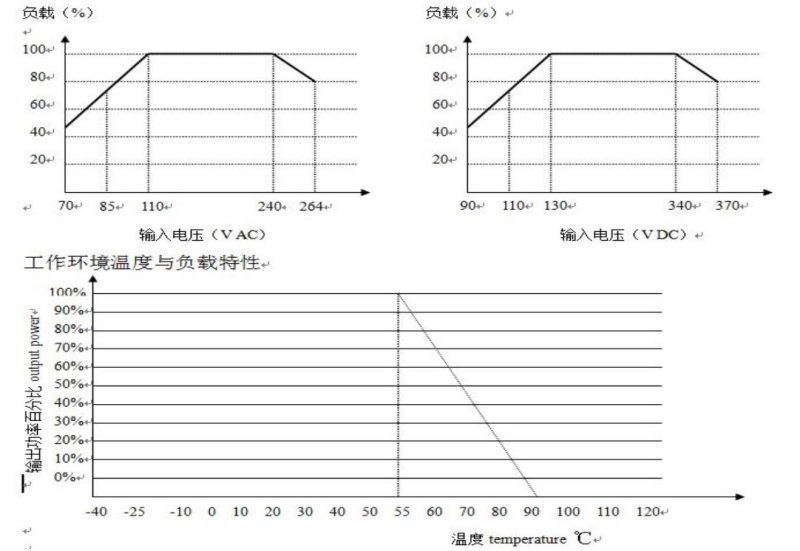

Графики нагрузочной способности в зависимости от входного напряжения и температуры, для неподготовленного читателя скорее все сложно, попробую "на пальцах":
В диапазоне входного 110-240 вольт можно грузить на полную, если напряжение ниже или выше, то мощность нагрузки надо снижать.
До температуры воздуха в 55 градусов можно грузить на полную, если выше, надо линейно снижать.

Так как я провожу испытания при нормальном сетевом и комнатной температуре, то никаких ограничений не применяется. А там, куда этот блок планировался, вообще еще и активное охлаждение.
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

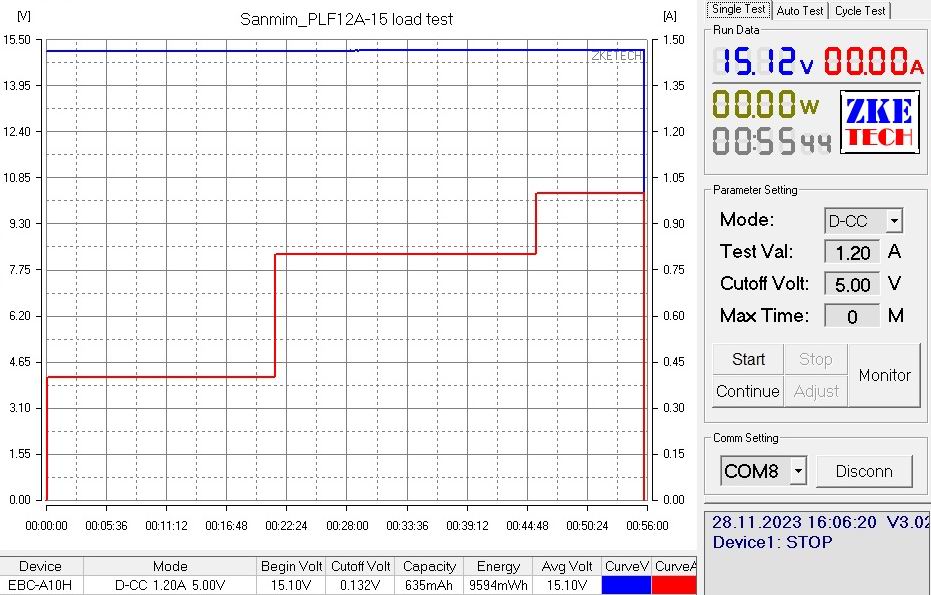

Планировалось провести тест сначала интервалами по 20 минут с нагрузкой 50 и 100%, дальше 125 и 150% по 10 минут, но после теста со 125% нагрузки (1 ампер) и поднятии тока до 1.2А блок питания отключился. Данный факт говорит о том, что имеется защита от перегрева, потому как на холодную блок работал и с выходной до 22 ватта.
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

Но даже так могу сказать, что 125% нагрузки блок держит отлично, даже в таком режиме самым горячим компонентом был транзистор со своими 97.7 градусами, остальные компоненты были холоднее, а трансформатор не прогрелся выше 80, так что еще есть запас.
Собственно это я к тому, что сначала сетовал на высокий порог защиты от перегрузки, так вот блок его вполне держит.

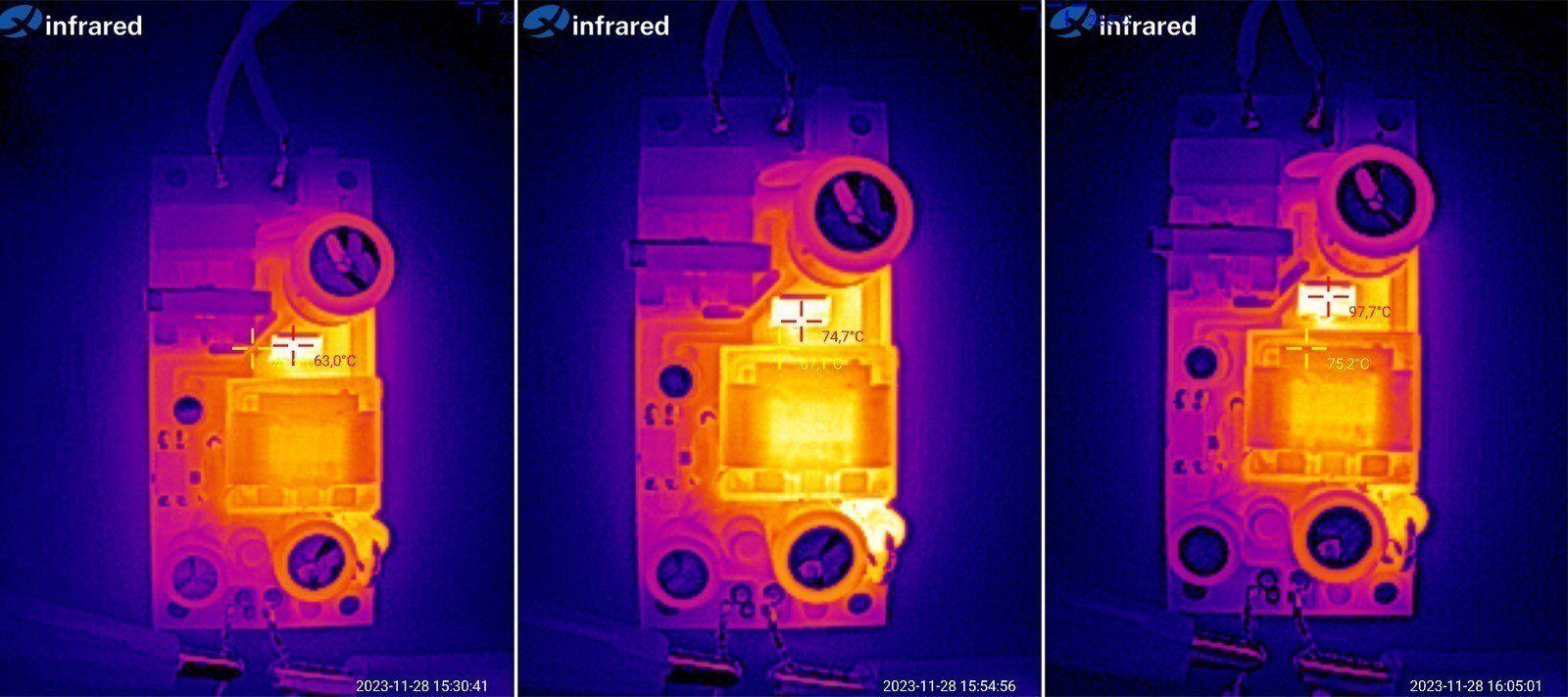

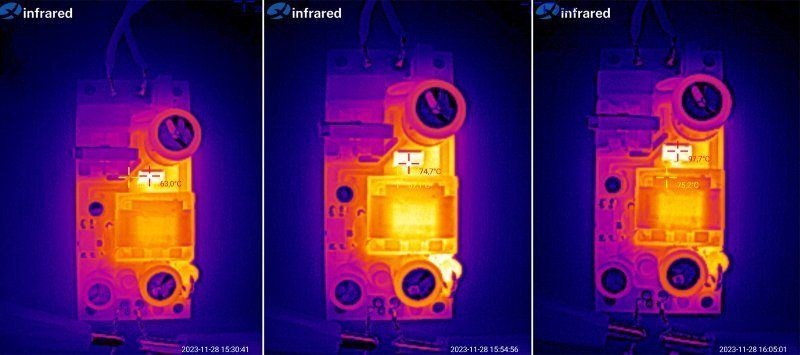

Термофото после теста при 50, 100 и 125% нагрузки.
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

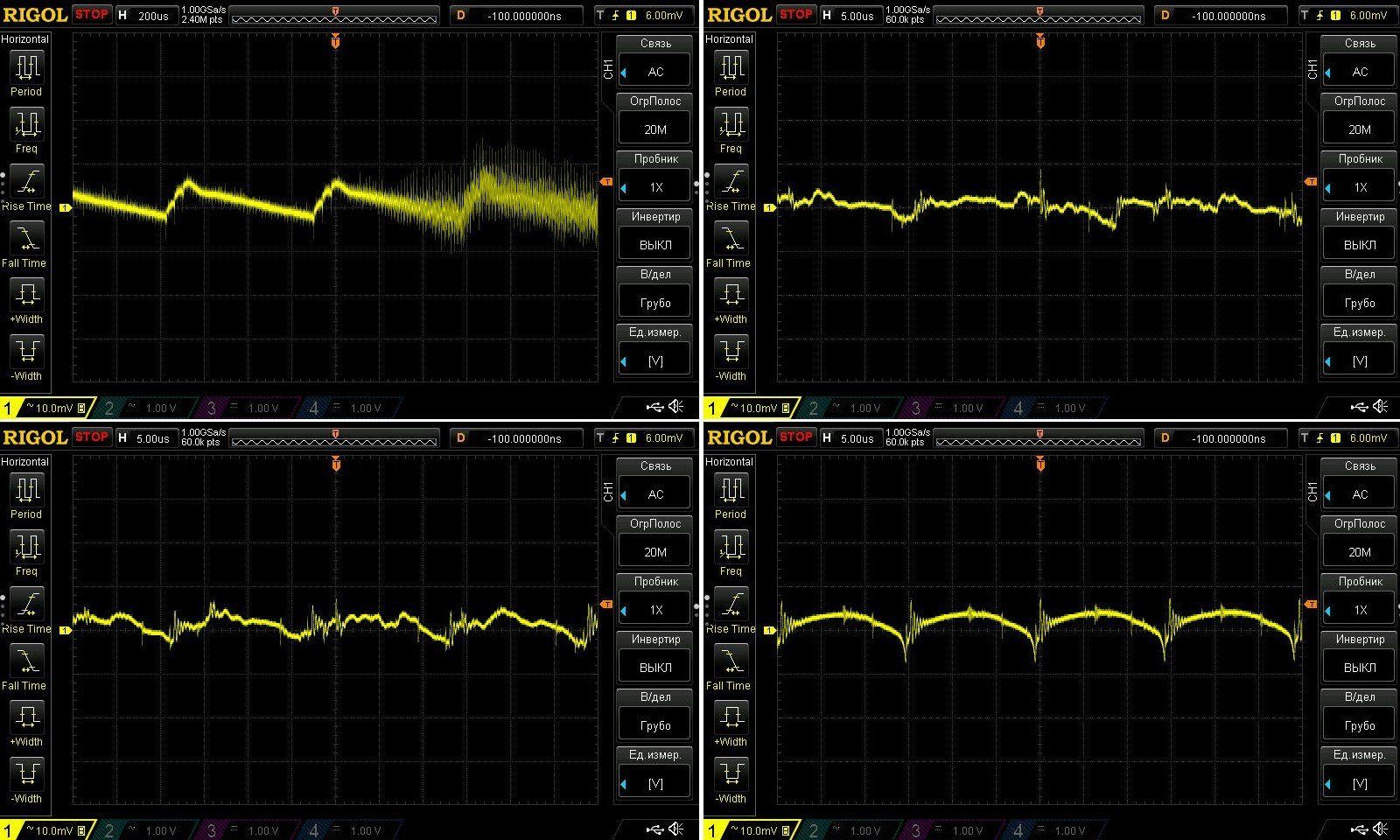

И конечно тест на размах пульсаций по выходу. Заявлено не более 100мВ для всех моделей блоков питания.

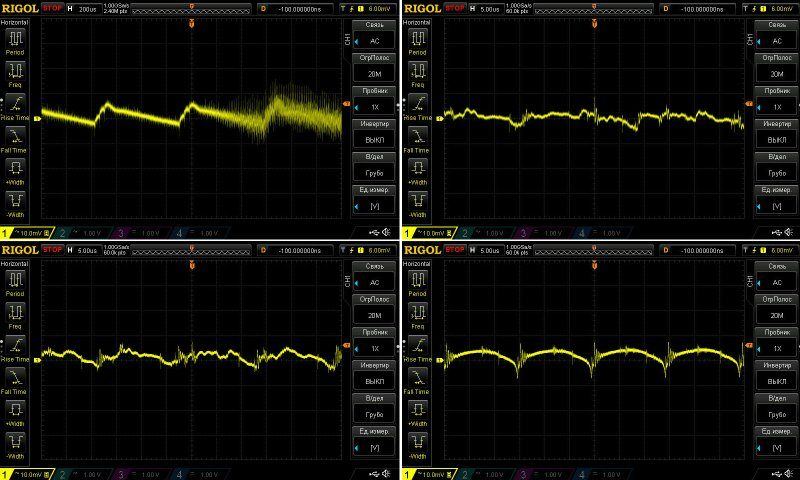

Проверял без нагрузки и при 50, 100 и 150%, и что тут сказать, не ставил даже С+С фильтр по входу и все равно получил около 15мВ р-р, отличный результат.
В работе без нагрузки пульсации чуть выше, но там блок питания снижает частоту генерации.
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

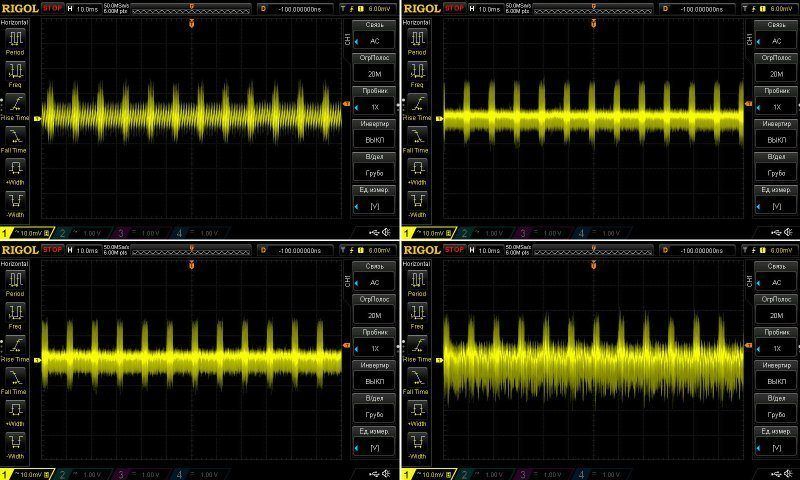

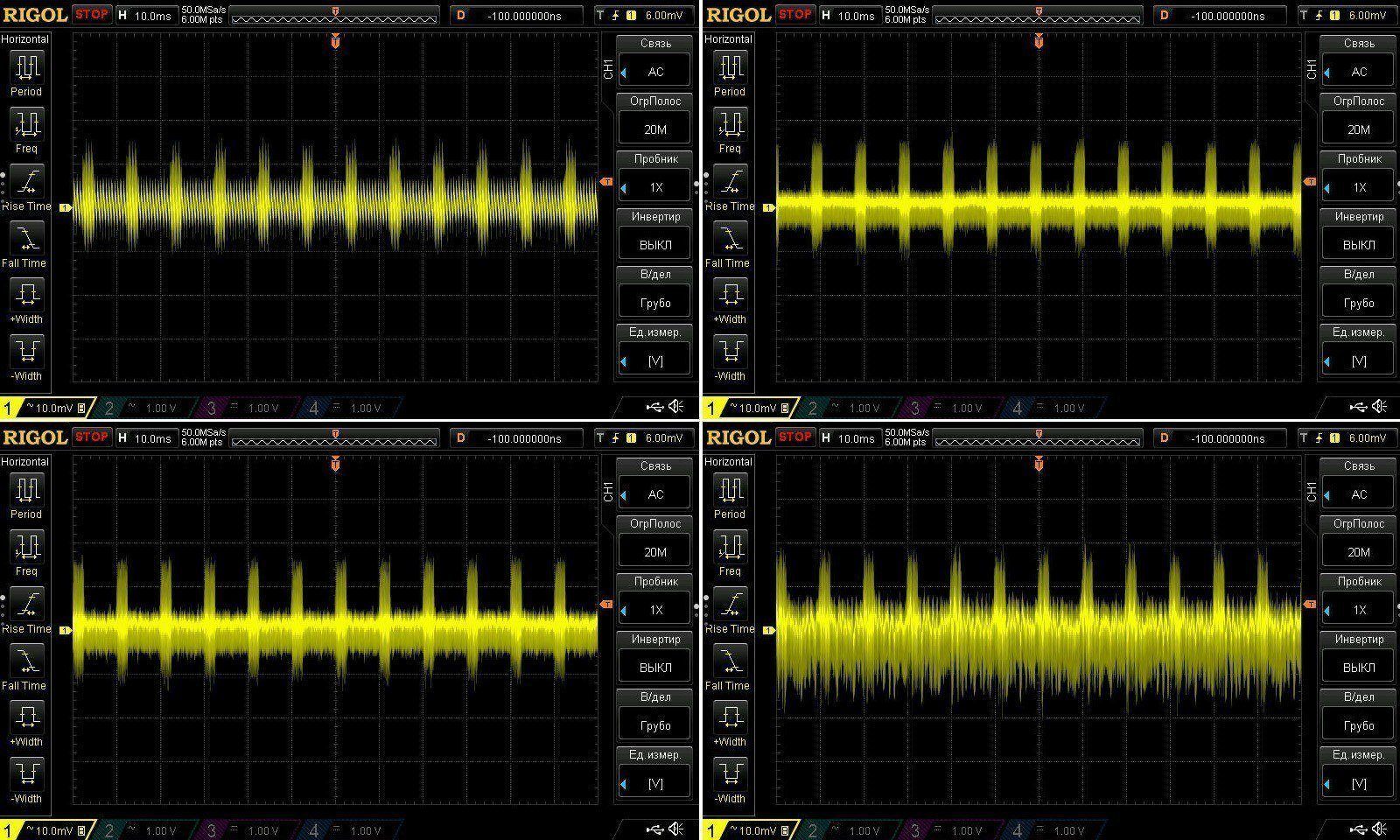

И пульсации на НЧ, здесь обычно видео полный размах, какой только можно.
И даже в таком режиме получилось порядка 30мВ при 150% выходной мощности, при 100% было чуть меньше.
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

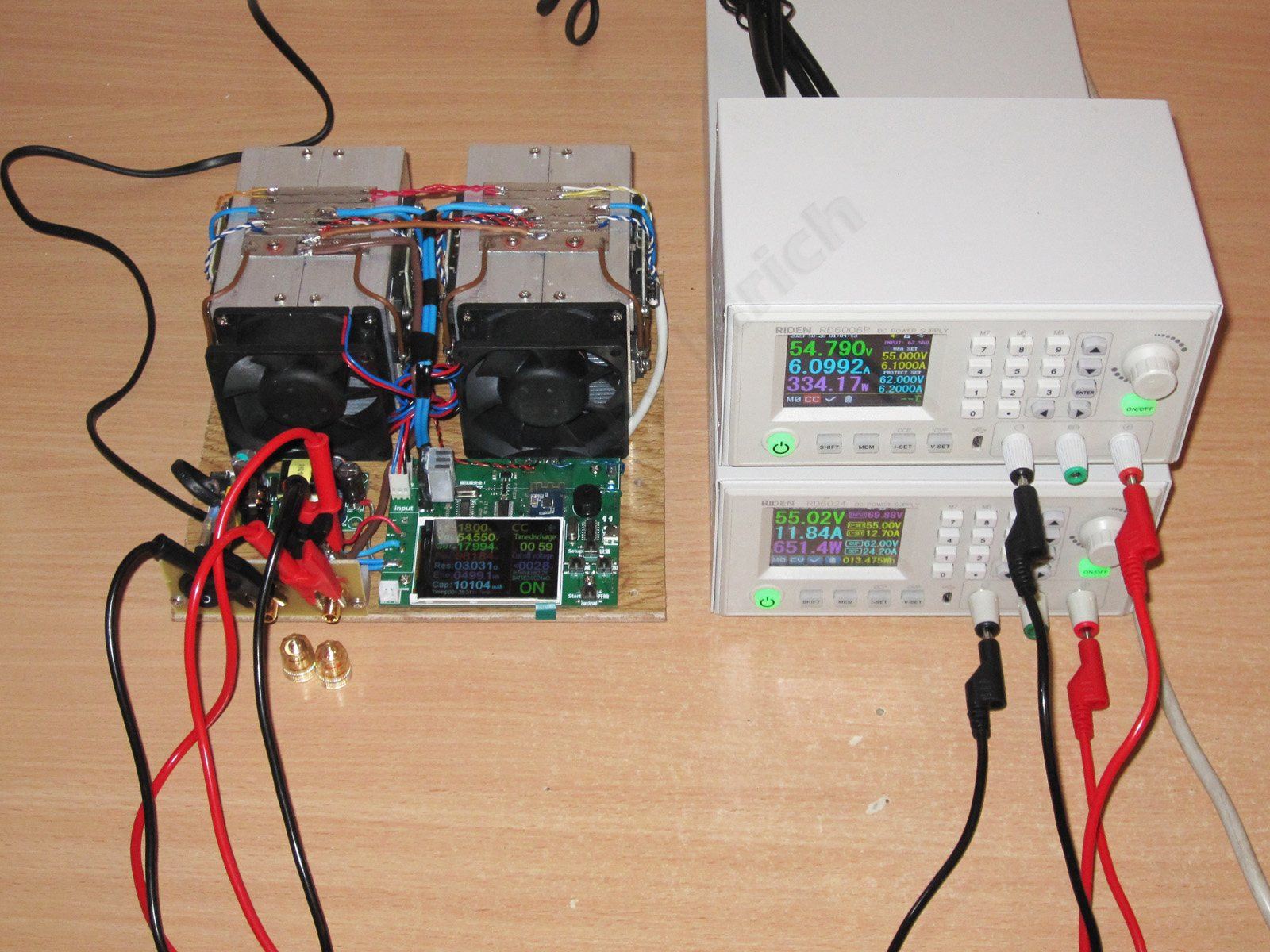

Собственно один из этих блоков питания уже ушел в мощную электронную нагрузку, где питает два вентилятора с общим током около 0.8А, плюс потребление плату управления, в сумме около 0.85-0.9А. Но выяснился нюанс, стартовый ток вентиляторов оказался очень большим и вызывал срабатывание защиты, пришлось ее еще немного загрубить, поставив параллельно родному шунту в 1.2 Оме еще один резистор, на 3 Ома.
На этом фото немного видно данный блок питания, с охлаждением у него точно нет проблем :)
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim

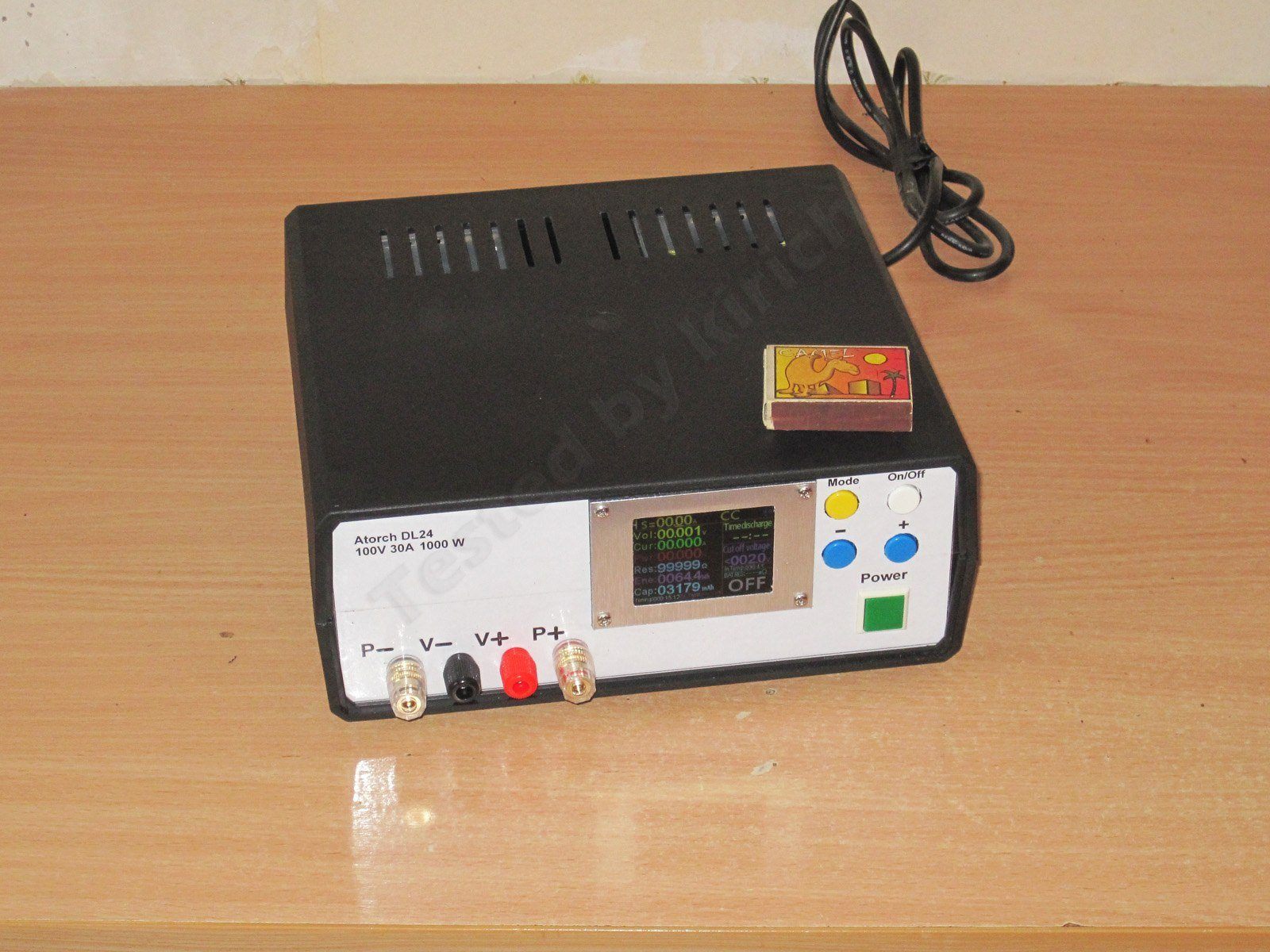

А вот когда собирал новую модель на 1000 ватт, но уже в корпусе и с другими вентиляторами, пришлось заменить установленный блок на более мощную модель GFA20A-12, потому как примененные вентиляторы имели еще больше пусковой ток и уменьшение номинала шунта не помогало, а дальше уменьшать было просто небезопасно.
Хотя здесь есть еще нюанс, возможно у данного блока питания защита имеет выше быстродействие, либо как вариант, блок просто отключается, а не снижает предварительно напряжение, как это делает к примеру SM-PLG06A.

Кстати, хочу сказать отдельное спасибо одному из моих читателей, который помог с фрезерованием панелек для дисплеев :)
Неплохой блок питания PLF12A-15 на 12 ватт от Sanmim



Выводы.
Блоки питания Sanmim радуют меня всё больше и больше, весьма реальная замена блокам от минвела,особенно в "ширпотребовском" сегменте и сегменте блоков малой мощности.
Да, здесь нет конденсаторов Rubycon? но Aishi также вполне нормально, я бы их поставил чуть ниже применяемы в Минвелах конденсаторов Lelon.
В остальном однозначно пять баллов, рекомендую к покупке.

На этом у меня на сегодня всё, спасибо за внимание.
111₴
Перейти в магазин


Товары по сниженной стоимости


Вас может заинтересовать


Товары по сниженной стоимости


Комментарии: 7

  1. На сайте
    Данный факт говорит о том, что имеется защита от перегрева

    Да нет там никакой защиты от перегрева, это ж OB2263 в его хрестоматийной реализации. Просто пороги мониторинга всех величин имеют температурную зависимость. Bот он (контроллер), хорошо прогревшись,  и свалился в OLP при меньшей Pout , чем с холодной платой.

    Мне эти Sanmim сильно напоминают семейство XPJ. Такие же простые, на самом популярном контроллере, сбалансированные в плане разумной достаточности количества и качества применённых компонентов. Но аккуратные во всём: в электробезопасности, в компоновке, в трассировке.
    #1: 8 декабря 2023 02:59
    1. Да, вы полностью правы, просто сместился порог срабатывания защиты.
      А блочки да, у этой фирмы неплохие, не типичный "китай", но и не гигант типа минвела.
      #2: 8 декабря 2023 03:46
  2. На сайте
    но и не гигант типа минвела
    И, тем не менее, по одному из критериев проверки на вшивость Санмим порадовал. А именно - по соответствию расчётного тока пульсаций (заряда/разряда) выходного конденсатора (первого, до lc-постфильтра) допустимому по даташиту на конкретную модель этого самого конденсатора - ERF1EM681G20OT. Благодаря довольно чёткой картинке на последней осциллограмме удалось измерить ключевые временные интервалы при известной нагрузке. А за ними и посчитать токи. Вкратце:
    Iavg=1.2A, T=15us, t=8us.
    d=t/T=0.53
    Ipk=2*Iavg/D=4.53A
    Irms=Ipk*sqrt(d/3)=1.9A
    Irip_rms=sqrt(Irms²-Iavg²)=1.47A
    ​1.47А ​​​получается среднеквадратичный ток пульсаций конденсатора при 150% нагрузке и допустимом по даташиту токе 1,87А. Это не просто соответствие, а внушительный запас.
    Такие пироги. Санмим - это такой себе грамотно импортозамещённый Минвел ;)

    #3: 8 декабря 2023 04:47
  3. Кстати, на али продают очень похожие БП, например, тут: https://aliexpress.com/item/1005001571262567.html
    По схеме это практически клоны Санмим, отличия от "оригинала"  - немного другая разводка, дешевые электролиты, нет Х-конденсатора по входу, зато установлен супрессор в снаббере, который у Санмим размечен на плате, но не впаян. Покупал такие на 12 вольт, шум+пульсации под нагрузкой не превышают 50 мВ, защита на горячем бп срабатывает на 0,95-1 А.
    #4: 8 декабря 2023 12:11
  4. Цитата: Bender Rodriguez
    Кстати, на али продают очень похожие БП, например, тут: https://aliexpress.com/item/1005001571262567.html
    По схеме это практически клоны Санмим, отличия от "оригинала"  - немного другая разводка, дешевые электролиты, нет Х-конденсатора по входу, зато установлен супрессор в снаббере, который у Санмим размечен на плате, но не впаян. Покупал такие на 12 вольт, шум+пульсации под нагрузкой не превышают 50 мВ, защита на горячем бп срабатывает на 0,95-1 А.

    Спасибо за ваш коментарий! У меня как раз такой куплен, был рад узнать, что он не самый плохой. Супрессор P6KE200A действительно стоит, хотя на плате Санмим его нет. ШИМ там, кажется, тот же OB2263, но на моем другая маркировка -- "63 623" (23 неделя 2016 года, как я понимаю).
    #5: 8 декабря 2023 20:00
  5. На сайте
    ШИМ там, кажется, тот же OB2263, но на моем другая маркировка -- "63 623"

    Да просто их производят все кому не лень, это ж вечная классика сродни uc3845, ne555 или lm358. Причём могут и упрощения в функционал вноситься, типа незадействованного RI пина и фиксированной частоты у 2263 от Kexin.

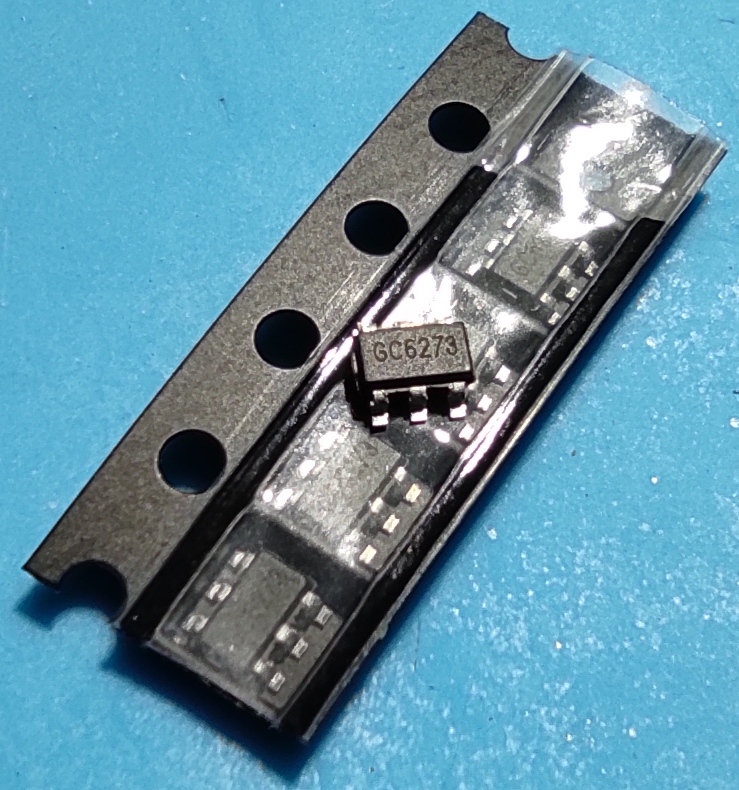

    Я недавно брал на али 2273 от неизвестного производителя. Так у неё мало того, что RT пин - пустышка, так ещё и частота burst-режима вся в аудиодиапазоне, - от 100 Гц до 20 кГц. А у оригинала он активен только на 100 Гц и на 20 кГц, исключая всё, что между ними. Зато нет дурацкого 12 В клампера по питанию выхода драйвера  из-за которого оригиналы часто перегреваются и выходят из строя ;)
