Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

$55.99
Перейти в магазин
Был у меня небольшой самодельный блок питания, который я использовал для проверки и питания всяких небольших поделок. Но собран он был очень давно, устарел и морально и физически.
Сначала хотел купить ему на замену готовый, но «это не наш метод», потому было решено собирать опять самому.

В процессе поисков подходящего DC-DC преобразователя, перелопатил на Али довольно большую кучу всяких устройств. Но либо напряжение не устраивало, либо ток, либо сам принцип регулировки.
Сначала хотел купить простенький, со светодиодными индикаторами, но не устроил по мощности, потом без индикаторов, с регулировкой подстроечными резисторами (даже купил к нему вольтметр и амперметр), но не устроил диапазон напряжений. Дошел до более продвинутого, уже с ЖК индикатором и цифровым управлением, даже пообщался с продавцом по поводу характеристик (к слову продавец все понятно объяснил и рассказал, даже неудобно перед ним, что не купил у него БП), Но все это было не то.
И вот увидел обозреваемый преобразователь. Устоять не смог и заказал, хотя он далеко вышел из моего бюджета. Вышел он мне 48.19 (помогла скидка продавца + купон на 5 баксов).
На майску было несколько обзоров лабораторных БП, но этот обзор для тех, кто любит делать что то своими руками.
Да и как то в комментариях к одному из своих обзоров я написал что планирую обзор лабораторного блока питания, ну что же, писал — выкладываю.

Первая часть, собственно сам преобразователь.
Отсылал мне продавец его долго, тянул до последнего, я уже и писал ему несколько раз, в ответ было — не волнуйтесь, все отправлю. Отправил. После этого он долго полз ко мне со скоростью улитки через дебри Почты Китая, потом Почты Украины. Но дополз. И даже целый и невредимый.
Думал уже не дождусь.

Пришел он в картонной коробочке, замотанный внутри в относительно небольшое количество пупырки, причем коробка была заклеена так, что можно было без проблем его вытянуть, заклеить коробку опять скотчем и отправить дальше. Если заказывать у этого продавца, то лучше попросить упаковать по качественнее.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.


Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Плата пришла с индикатором, причем индикатор установлен на плате через металлические стойки, такие же стойки установлены по углам платы.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Силовые элементы установлены на радиаторы. Есть замечание по поводу отсутствия фиксации силового дросселя, держится он только на своих выводах. Лучше закрепить его дополнительно.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Обратная сторона платы.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Собственно само устройство представляет из себя преобразователь с цифровым управлением.
Причем управляться она может как с клавиатуры, так и с компьютера, для этого на плате выведен разъем RS232 с уровнем 3.3 Вольта. Регулировать параметры можно и кнопками и валкодером.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.


Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Под индикатором установлен центральный микроконтроллер. STM8S105K4T6C
Шим стабилизаторы питания логики и процессора xl7005, силового ключа (собственно управляющий ШИМ) XL1509

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Первое включение

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Это самая младшая плата в линейке данных преобразователей.
Она обеспечивает —
Выходное напряжение 0-60 Вольт (регулируется до 62 Вольта)
Выходной ток 0-5 Ампер (регулируется до 5.1 Ампера).
Шаг регулировки напряжения — 0.01 Вольта
Шаг регулировки тока — 0.001 Ампера.
Входное напряжение до 62 Вольта (насчет этого я распишу ниже).
Расчет и вывод на индикатор выходной мощности.
Расчет и вывод на индикатор отданной в нагрузку энергии в Ампер часах (обнуляемую)
Таймер работы (обнуляемый)
Индикаторы CC и CV, а так же индикатор, который показывает что плата работает в режиме стабилизации, т.е. если попытаться получить на выходе больше чем обеспечивает входное напряжение, то индикатор нормальной работы погасает, показывая что плата не обеспечивает заданные характеристики.

Расшифровка наименования плат
ZXY6005 — 60 Вольт 5 Ампер
ZXY6010 — 60 Вольт 10 Ампер
ZXY6020 — 60 Вольт 20 Ампер
Индекс S — Управление с компа, Индекс D — есть валкодер, а не переменники, но нет управления с компа, без индекса — плата с подстроечниками для регулировки напряжения и тока.

После загрузки на индикатор выводится настроенные по умолчанию параметры

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

В меню можно калибровать показания напряжения и тока, скорость передачи данных, отключать пищалку на плате.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.


Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.


Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Список всех настроек платы.
(1) SET U-CAL Calibration voltage measurement value.
(2) SET I-CAL Calibration current measurement value.
(3) SET OVP(E1) Set regulating voltage upper limit
(4) SET OCP(E2) Set regulating current upper limit
(5) SET OPP(E3) Set overpower protection value
(6) SET OAH(E4) Set overcharge capacity protection value
(7) SET OFFTIME(E5) Set overtime protection value
(8) ---SAVE DATA!--- Save set parameter
(9) Start up:OFF Set whether output is on or off when starting up
(10) System Recover Recover system
(11) Sound Enable:ON Set sound
(12) Save Parameter: Save parameter
(13) Set Addr. Code Set the address code
(14) Set BaudRates Set the baud rate
(15) Charge Mode:OFF Set whether charge function is started or not

Есть небольшая недоработка, отключение звука работает только в пределах одного сеанса, т.е. настройка не сохраняется, что вкупе с очень громкой пищалкой весьма не комфортно. В итоге заклеил пищалку, стало гораздо лучше.
Дополнение, праметры надо запоминать с привязкой к какой то ячейке памяти, например, М0, а не в общую память, в которой хранятся калибровки, адрес и скорость.

ПО платы позволяет выставить максимум 62 Вольта и 5.1 Ампера.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

В рабочем режиме с включенной подачей напряжения на выход экран выглядит так —

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

При подключении нагрузки на экране можно увидеть выходное напряжение (измеренное), выходной ток (измеренный), выходную мощность, количество отданных в нагрузку мА/ч или А/ч (если счетчик перевалит за 1000), а так же режим работы, ограничение напряжения или тока.
Кстати при подаче напряжения на выход (кнопка OUT), напряжение растет плавно, примерно за 1.2 сек в зависимости от установленного напряжения (чем выше напряжение, тем дольше нарастает). Очень полезная функция на мой взгляд.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.


Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Естественно попробовал сравнить что показывает измеритель на блоке питания и на подключенном приборе, измерения производились без нагрузки.



Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.


Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.


Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.


Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.


На этом этапе изучение платы я решил приостановить, и перейти все таки к практическим действиям. Ввиду большого кол-ва фотографий я эту часть обзора спрятал под спойлером.


В процессе сборки я допустил несколько оплошностей, как больших, так и маленьких, но будем последовательны.

Схема блока питания — классический вариант с задающим генератором и драйвером на IR2153, драйвер питается через резистор от 300 Вольт шины + самопитание от средней точки полумоста через конденсатор 47 пФ, частота 30КГц, силовые ключи IRF740, кроме того в управлении полевыми транзисторами установлены дополнительные транзисторы для ускорения закрывания силовых ключей, выходные диоды 6 штук UF5404 в канале 60 Вольт и 2 штуки в канале 25 Вольт, Схема управления вентилятором на ШИМ преобразователе 34063, Конденсаторы входного фильтра 2шт 470х200 Вольт соединенные последовательно (маловато, лучше поставить пару по 680), выходные 2шт 1000х100В + 1шт 680х100В, в канале 25 Вольт — 1000х35В + 220х35В.

Начал я с печатных плат для всего этого проекта.
Здесь платы силовой части и платы передней панели

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Вытравил, порезал, пролудил дорожки.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Подобрал практически все комплектующие, к слову собираю так все сразу только для фото, обычно детали ищу в процессе монтажа.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Смонтировал плату, есть мелкие недочеты, но для разового устройства вполне допустимые.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Когда думал какой применить трансформатор, то были даже мысли поставить несколько штук готовых трансформаторов из компьютерных блоков питания, но передумал и решил тоже изготовить его сам, ничего в этом сложного нет, надо только сердечник (кстати если кто ищет такие вещи на Украине, могу подсказать где купить), проволока в лаковой изоляции и лакоткань (можно изолировать и другими вещами, но мне лакотканью удобнее).


Плата блока питания полностью собрана и проверена.
В процессе убил 2 транзистора, случайно впаял IRF740 в паре с IRF3205, второй транзистор не выдержал такого издевательства и умер унеся с собой свою пару. Больше никто не пострадал.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

На обратной стороне затесался мелкий конденсатор, который изначально не планировался, выяснилось что микросхема стабилизатора 34063 плохо работает на нагрузку в виде вентилятора и пришлось его добавить параллельно верхнему резистору делителя ОС. После сборки и проверки плату покрыл двумя слоями лака Пластик 70, на всякий случай)

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

В процессе сборки выяснились некоторые косяки (и экономия) производителя.
На входе платы стоит конденсатор 1000х63В, оставлять его было бы опасно, пришлось заменить на 470х100В. Так же был заменен конденсатор 100х50В на входе стабилизатора питания логики самой платы. Как вы понимаете долго он там бы не выжил, это уже серьезный косяк производителя, заменил на 100х63.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Я поставил 100х63, а не 100х100, что было бы логичнее, потому, что решил немного доработать схему наших китайских товарищей. Плата преобразователя представляет собой 2 части, силовую, со 100 Вольтовым транзистором, и слаботочную, с ШИМ стабилизатором на входе, который имеет макс входное напряжение в 65 Вольт, а так как я на вход подаю примерно такое же напряжение (что бы иметь возможность использовать возможности платы по полной), то это чревато последствиями. Исходя из этого я решил улучшить схему.
Стабилизатор слаботочных цепей был включен через супрессор 1.5КЕ13, что бы снизить подаваемое на мелкий ШИм напряжение до 50-55 Вольт, но в процессе изучения так же выяснилось, что плата контролирует пороговое напряжение около 12 Вольт (защита от работы при низком напряжении) и измеряет входное напряжение. Что бы не нарушать работу, надо контроль 12 Вольт переключить на измерение после супрессора, а измерение входного напряжения оставить на прежнем месте.

Купил клеммы, клемм много потому, что я решил добавить в блок питания несколько фиксированных напряжений, пока это 5, 9, 12 Вольт.
Для установки дополнительных клемм используется отдельная плата (есть в общем чертеже), плата одевается на винты клемм и прижимается гайками, единственная плата рассчитанная на установку дорожками к передней панели, на ней установлены самовосстанавливающиеся предохранители на ток 0.9 Ампера, так же параллельно каждому предохранителю установлена цепочка из резистора и светодиода для индикации срабатывания предохранителя. Для получения фиксированных напряжений используются платы DC-DC преобразователей (есть в одном из моих обзоров), питающиеся от 25 Вольт канала основного блока питания.
Еще одна плата передней панели (с двумя отверстиями) одевается на основные выходные клеммы, на ней устанавливается конденсатор 100мкФ х 100 Вольт и пленочный на напряжение не менее 100 Вольт, емкость чем больше, тем лучше.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Начертил простенькую переднюю панель, получилась она с очень плотной компоновкой, но при использовании оказалась довольно удобной. Заодно переделал расположение первых двух кнопок, привык что увеличение это правая кнопка, а уменьшение — левая, на плате наоборот.
Кстати если применить валкодер с кнопкой, то на плате разведены ее контакты, и есть возможность использовать ее либо с кнопкой ОК, либо SEL. Под валкодером стоит светодиод подсветки, питается через резистор 180 Ом от 5 Вольт (присутствуют на крайних выводах разъема индикации), это единственные добавленные радиокомпоненты.
Обзор валкодера и подсветки здесь
Все шлейфы рас читаны на прямое подключение, т.е. порядок следования контактов на разъеме платы и местоположение первого контакта соответствуют аналогичному на плате преобразователя.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Блок питания решил упаковать в маленький корпус, в принципе именно из-за этого я и заморочился с самодельным блоком питания (имеется ввиду силовая питающая часть) для этого преобразователя. Гораздо проще было бы купить готовый 60 Вольт блок питания, а не делать самому.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Платы внутри установлены со смещением, что бы не касались друг друга и влезли по высоте.
Плата преобразователя установлена на нижней части корпуса, так как на ней я устанавливал переднюю и заднюю панели, соответственно от них идут все основные провода, плата блока питания установлена на верхней части. Вентиляционные отверстия находятся спереди, при этом вентилятор продувает воздух через этот «бутерброд».

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Вентилятор сзади закрыт решеткой.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Компоновка внутри очень плотная. Лабораторник полностью собран и проверен.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Ну и фото собственно того, что получилось.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.


Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Да, у вас не обман зрения. На последних фото индикатор зеленого цвета.
Попользовавшись индикатором, который шел в комплекте, я понял что мне он не очень удобен.
На фото он выглядел хуже чем в реальности, но когда я дома наткнулся на лежащий в ящике зеленый индикатор, то после пробы решил оставить его. Подошел он почти без проблем, пришлось поставить диод последовательно с питанием 5 Вольт индикатора, так как был переконтраст, и поставить резистор 10 Ом на питание подсветки (у штатного он уже был на плате индикатора).
Следует сказать, что не все платы комплектуются синим индикатором, товарищ купил себе платы 6010, там были зеленые индикаторы. Вообще в планах заменить его на индикатор, сделанный по технологии либо VATN либо OLED, первый немного дешевле. Но хотелось бы найти их на Али, может кто встречал.
Кроме того я решил заморочиться с индикатором питания устройства, на последних фото видно, что он встроен в ручку валкодера, места на передней панели было немного, а когда делал переднюю панель, то увидел что у валкодера вал полый внутри, поставил под валкодером яркий светодиод 3мм зеленого цвета, но это на любителя.
Кстати насчет светодиодов, китайские товарищи применили очень мудреную схему управления светодиодами CC и CV, в итоге они питаются током всего в 1-1.5мА, и поднять его нет возможности, так что если будете выносить дополнительные светодиоды на переднюю панель, то лучше взять яркие, тогда они будут светить нормально, иначе обычные будет еле видно.

Что я получил в итоге, кучу приятных (почти) впечатлений от сборки, а так же неплохой лабораторный блок питания, который обеспечивает-
Выходное основное напряжение до 62 Вольта с током до 5.1 Ампера, т.е. более 300 Ватт мощности.
Удобное управление параметрами.
10 ячеек памяти для предустановок.
Возможность управления с компьютера (хоть UART, хоть преобразователь на USB, а если уж очень хочется то можно прицепить даже 485 интерфейс и управлять хоть с дистанции в километр, ну а отдельные экстремалы могут поставить модуль UART-Ethernet и управлять откуда угодно.
У меня использовано просто подключение через конвертер USB-RS232 ttl + гальваническая развязка - ссылка

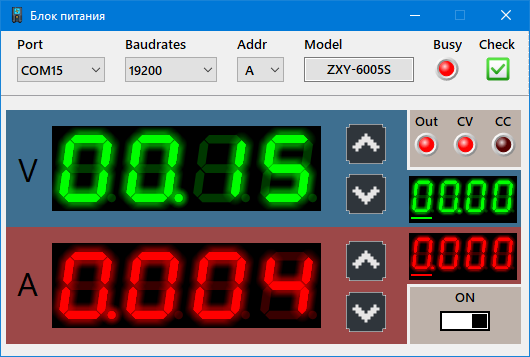

Рабочее окно программы (программа проверена и гарантированно работает)

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

Разьемы для подключения передней панели.
Пояснение — На разъеме светодиодов + это +5 Вольт, — это общий платы, можно использовать для индикации наличия питания.
На разъеме кнопок — второй контакт это общий платы (вот так хитро разведены кнопки), но общим для кнопок является первый контакт разъема. Я для себя поменял местами две первые кнопки для удобства.
В разъеме валкодера мог перепутать лево и право, рисовал по памяти.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.

3 канала с фиксированными напряжениями 5-9-12 Вольт с токами до 1 Ампера на канал.
Плавное управление оборотами вентилятора в зависимости от температуры.
Весьма небольшие габариты для такого устройства.

Итак резюме.
Плата очень понравилась даже несмотря на недоработки. Прочитавшим этот обзор, думаю, будет проще.
Сейчас бы наверное уже взял плату на 10 Ампер, 20 на мой взгляд для домашнего применения уже перебор. Общался с товарищем, который тоже купил похожие платы, собственно огромное спасибо ему за найденную программу управления, он сказал что планирует написать свою программу с блекджеком и девчонками, с отображением графика процесса работы и ведением логов.

Плюсы.
Полнофункциональный программируемый DC-DC преобразователь
Возможность управления с компьютера.
Довольно неплохие характеристики.
Возможность получить хороший лабораторник с минимальным вложением средств.
Фактически законченное устройство, на плате есть индикатор, кнопки и валкодер. Даже ручка на валкодер входит в комплект (а есть комплектации и с модулем UART-USB и кабелями подключения передней панели).

Минусы.
Входной конденсатор стоит совсем без запаса, так же как и конденсатор перед ШИМом вторичного питания (но это вполне может быть недостаток у платы конкретного продавца).
У конкретно этого продавца очень долгая доставка.
Родной индикатор мне не очень понравился, но как я понял бывает что комплектуют другими.
Выход на внешние светодиоды очень слабенький, решается установкой ярких светодиодов.
ШИМ питания схемы управления стоит с маленьким запасом, при максимальном входном напряжении лучше принять меры безопасности.
Силовой дроссель был не закреплен, пришлось сделать это самому.

Мое мнение, посоветовал бы я эту плату кому нибудь? Без вариантов — Да. Купил бы я опять такую плату?, Аналогично — Да.

Обзор получился очень большой и сложный, наверняка есть косяки и недоработки, если есть вопросы изи замечания, пишите, что смогу, добавлю или откорректирую.
Заранее всем спасибо.

Дополнение.
Со мной связался человек из Португалии (по идее), который даже специально зарегистрировался на Муське для этого. Он нашел схему данного блока питания и попросил добавить ее в обзор.
Добавляю, diogoc огромное Вам спасибо.

Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.Неплохой модуль DC-DC ZXY6005S или лабораторный блок питания своими руками.
$55.99
Перейти в магазин
Эту страницу нашли, когда искали:
самоделки дсдс модулей, модули бп из китая с индекацией, самодельныйлабораторный блкпитания из иодулей, лабораторный site:kirich.blog, лабораторный блок питания на аккумуляторах 18650, https://www.kirich.blog/obzory/15-neplohoy-modul-dc-dc-zxy6005s-ili-laboratornyy-blok-pitaniya-svoimi-rukami, бп из китайских модулей своими руками, лабораторный блок питания на литиевых аккумуляторах, модуль из китая для лабораторный блок питания обзор, источник питания 0 - 300 вольт с регулировкой напряжения и тока, лабораторный блок питания из запчастей с алиэкспресс, схема китайского модуля dc dc 300вт 20a, обзор китайских модулей силовых, самодельный лбп на wz5020, двухканальный лбп из китайских модулей, самодельный лабораторный блок питания 24вольта 20ампер на китайских модулях, аккумуляторный блок из китайских модулей, схема лабораторного блока на китайских комплектующих, как настроить лбп из китайских модулей, блок питания с корпусом из китайских блоков, если у китайского лаболаторника заменить трансформатор на19в а поставить на50в что будет, блок питания своими руками из китайских модулей, китайские шим модули схема подключения, zxy6010s dc dc, модули для построения лбп

Товары по сниженной стоимости


Вас может заинтересовать


Товары по сниженной стоимости


Комментарии: 5

  1. Отличный обзор!
    Огромное спасибо.

    Вопрос на принципиальной схеме блока питания 60V 300W PSU стоит дроссель L1 10uH, а вот на самой плате разведенной, я его не вижу((
    Это косяк?
    или Вы его решили не ставить.
    Спасибо
    #1: 4 апреля 2020 03:31
    1. Да, не ставил, уже и не помню почему так, делал блок почти шесть лет назад, пользуюсь кстати до сих пор :)
      #2: 5 апреля 2020 01:07
      1. Спасибо за ответ.
        Я делаю по вашей схеме такой же блок питания.
        Вопрос по трансформатору, я намотал как вы описали.
        я так понимаю фазировку по первичной обмотке я не должен делать, просто первичная обмотка это двойной провод с двумя выходами, которые необходимо соединить с С!0 и R9 или же необходимо сделать фазировку, но тогда получится в одну жилу провод а фаза висит в воздухе?




        и смотрю на вашу плату запаянную и вижу вы рубанули дорожку все таки с фазы 60 вольт трансформатора и наверное все таки поставили дроссель))
        или я не прав? ( если дорогу силовую отрезали то в разрыв же что то должны были поставить?)) )

        #3: 8 апреля 2020 01:41
  2. Уважаемый Андрей! Вы в статье обмолвились, что раздумывали применить трансформаторы от компьютерных БП, но потом решили намотать самодельный на кольце. У меня как раз много трансформаторов от АТХ, а кольца ещё выписать надо, да и цены у них конские. Поэтому посоветуйте как применить трансформаторы, одного может мало будет, как их включить в схему преобразователя, параллельно первичными обмотками или последовательно, у них первичная обмотка, как правило, две секции по 20 витков жгута.
    С вторичными обмотками попроще разобраться, исходя из нужных напряжений. Спасибо, я ценю Ваше время, но надеюсь на Ваш ответ.
    #4: 26 января 2021 14:47
    1. Включать можно по разному, как варианты:
      1. мотаем первички одинаковыми и на полное напряжение, соединяем параллельно, вторичные только 1/2 от необходимого, но по две обмотки и соединяем последовательно
      2. первички по 1/2, включаем последовательно, вторички как в первом случае.

      но в принципе можно поискать трансформаторы от АТХ и на полную мощность.
      #5: 27 января 2021 13:11

Информация

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
