Еще одна эпопея с подбором и покупкой вентилятора в мой новый регулируемый блок питания на базе RD6012P, думаю будет полезно и интересно.

Напоминаю, чтобы быть постоянно в курсе новых тем в блоге, рекомендую подписаться на мой инстаграмм, где я буду выкладывать уведомления о всех новых темах и возможно писать просто о чем-то интересном - ссылка на аккаунт

Также подписаться на обновления и новые статьи можно в телеграм канале - https://t.me/KirichBlog


Некоторое время назад у меня был обзор блока питания Meanwell EPP-500-54. Покупался он для установки в компактный корпус от Riden чтобы получить небольшой регулируемый блок питания.
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

Задача была выполнена, но не полностью, так как блок все таки греется и рекомендуется его охлаждать, да и плюс в корпусе был ведь не сам блок питания, а и преобразователь.
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

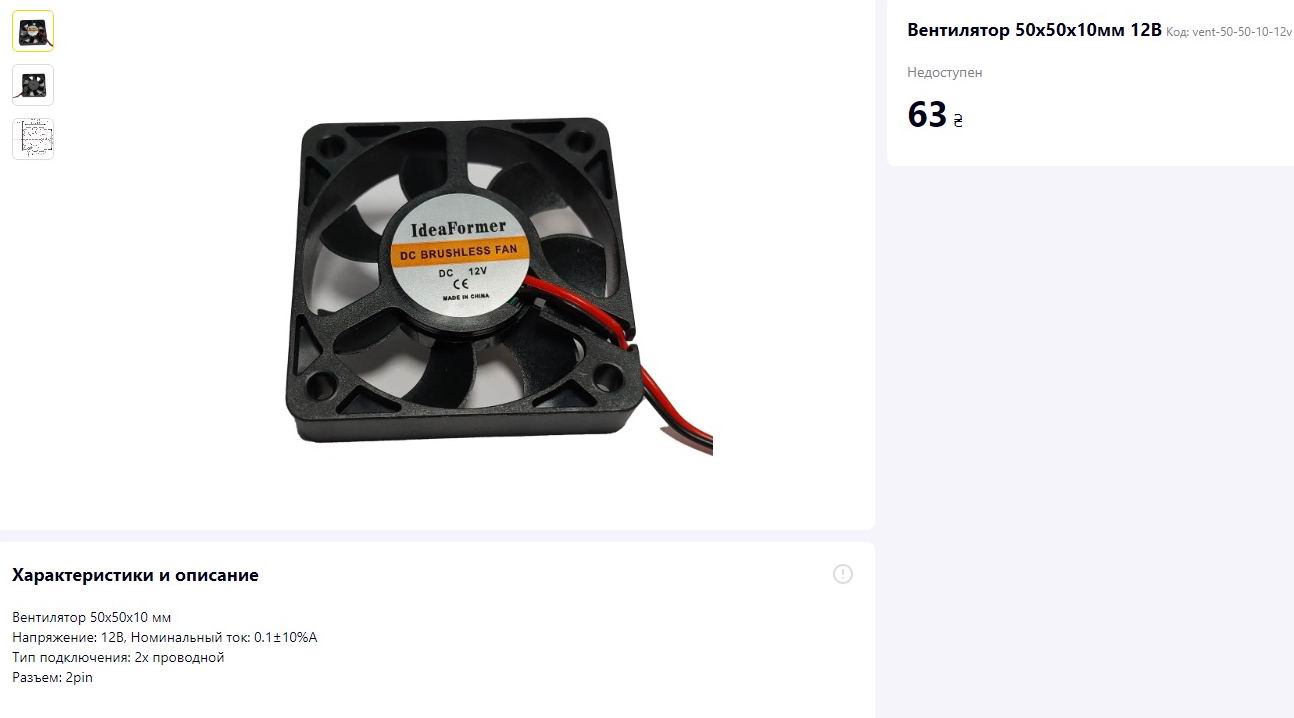

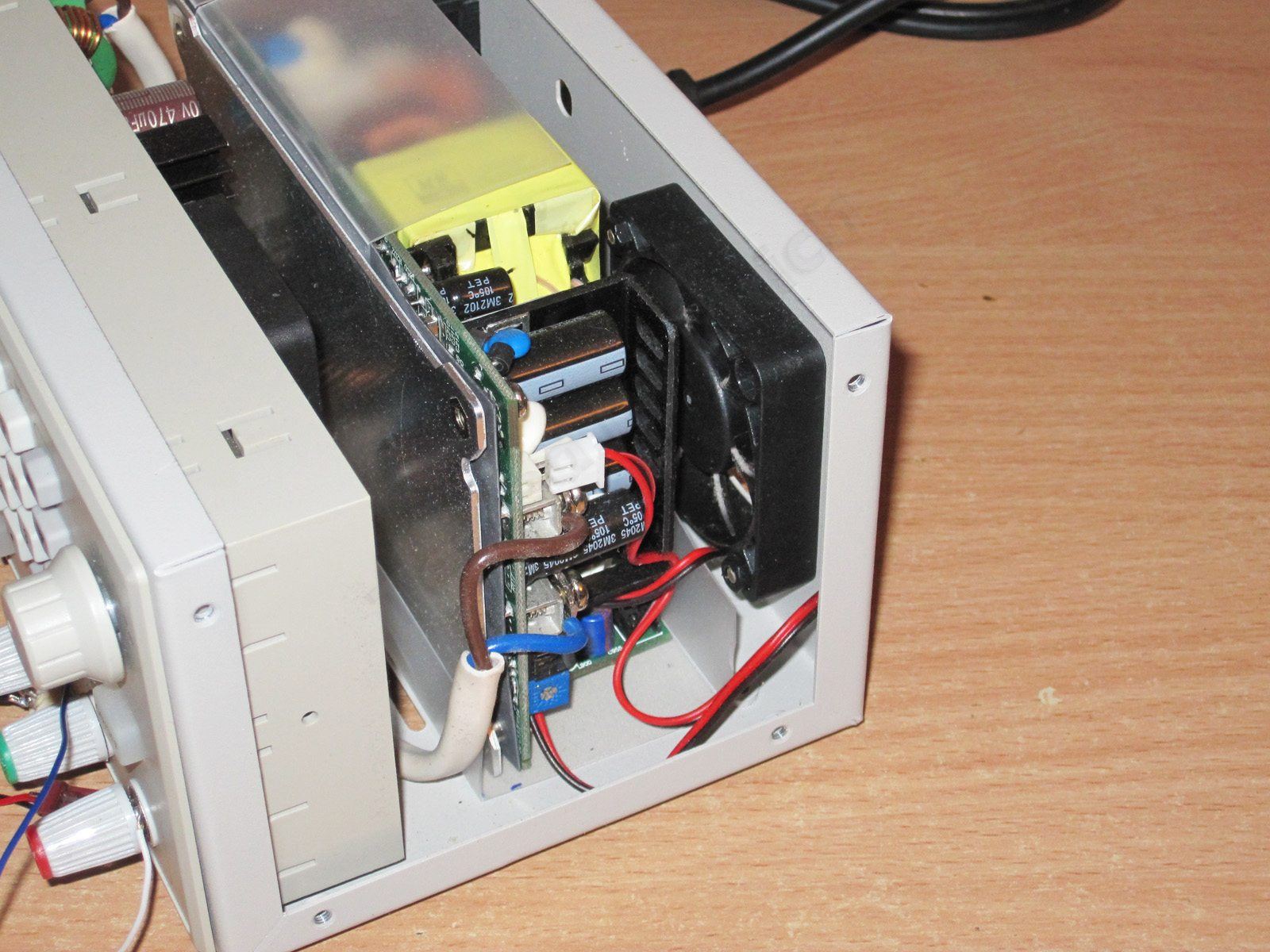

Еще когда были у товарища в Луцке, купил небольшой вентилятор типоразмера 50мм, установил и в принципе можно было бы сказать что остался доволен, но к сожалению регулировка не предполагается, потому он заметно шумит, хотя наверное это тема другого обзора, суть была не в этом.
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

Вентилятор в такой корпус и с таким блоком питания подходит толщиной 10-15мм, 20мм тоже влезет, но получается совсем впритык к радиатору, что естественно снижает производительность, так как воздушный поток "экранируется".
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

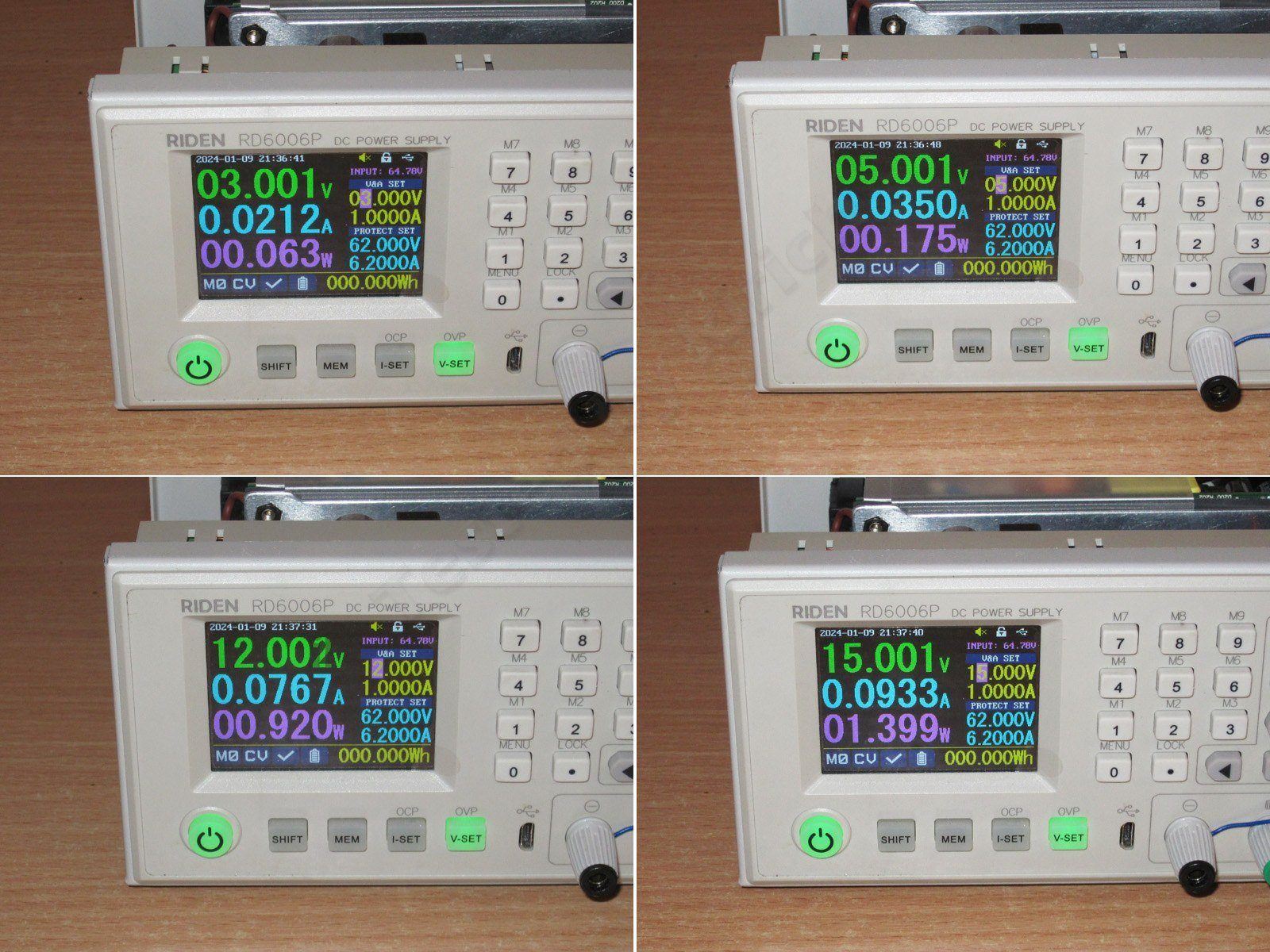

Стартует при напряжении около 3 вольт, при 5 вольт потребляет 35мА, при штатных 12 уже около 75мА, что кстати меньше заявленных 100мА, и даже при 15 вольт он не выходит на заявленный ток.
Но в данном случае мне это не принципиально, потому как его производительности хватает и так, надо только сделать регулировку от температуры, потому как шум реально раздражает.
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

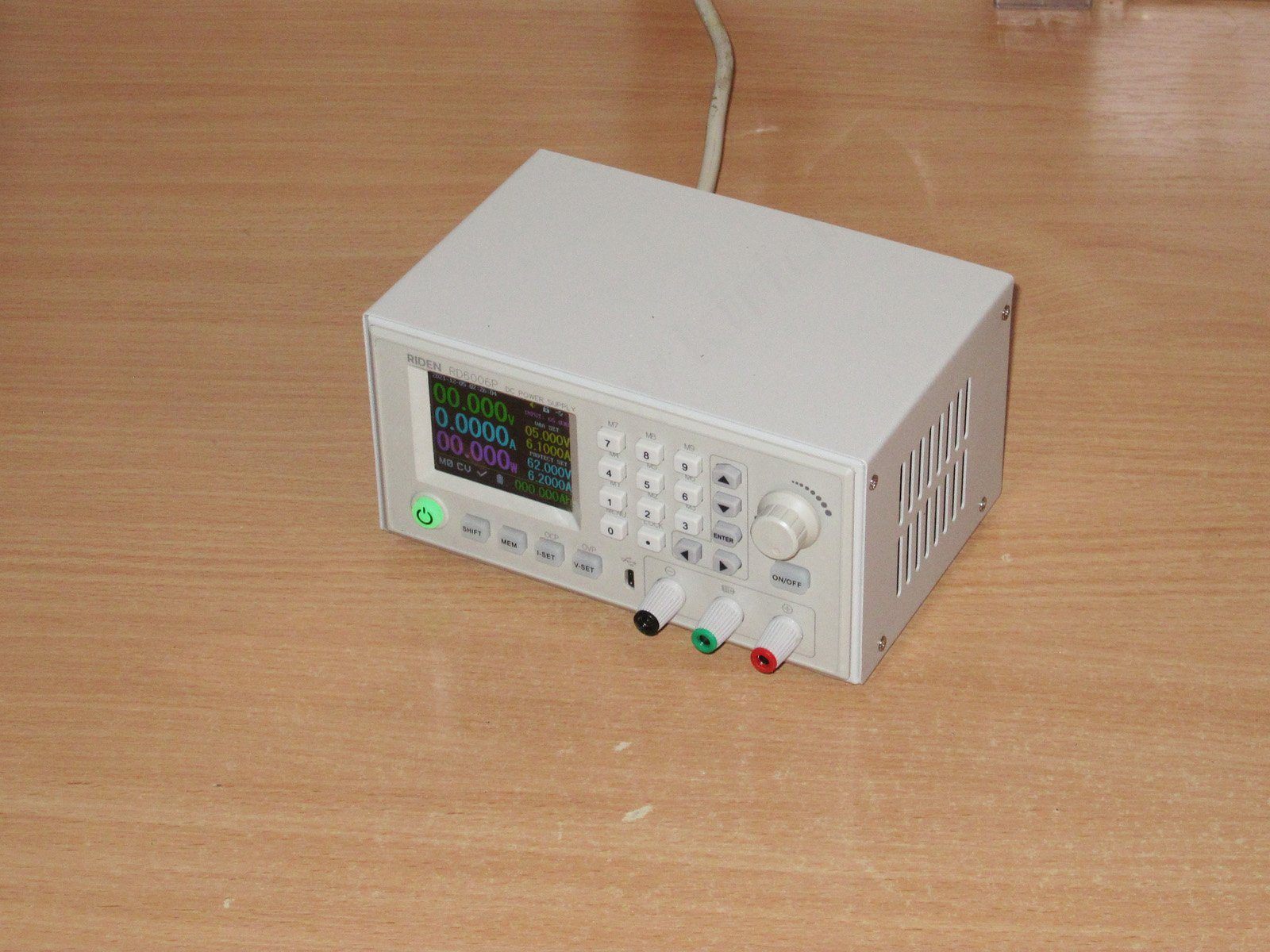

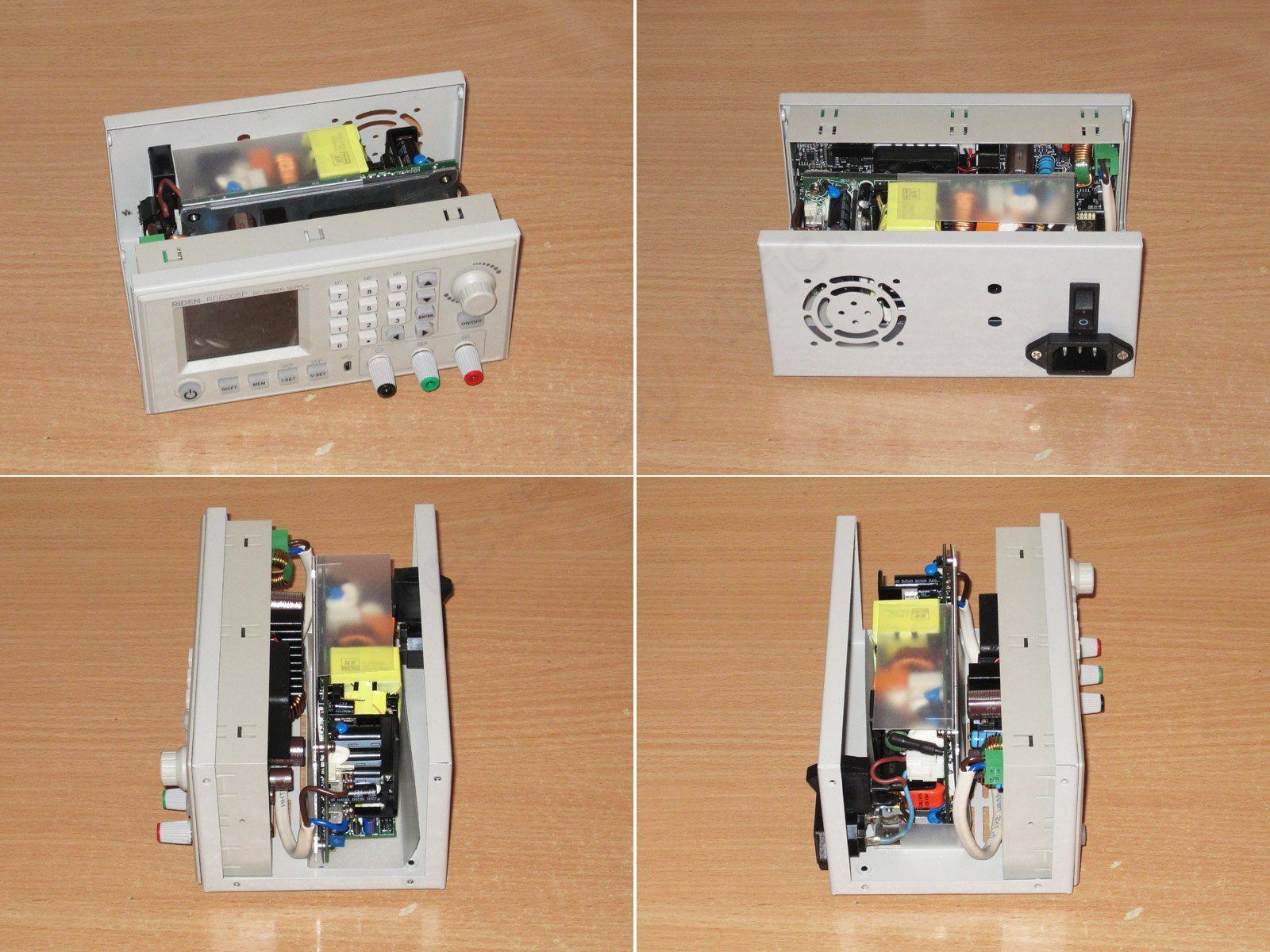

А суть данного обзора в том, что у меня давно лежал модуль RD6012P, и к нему лежал такой же блок питания, не хватало только корпуса. И вот не так давно я об этом сказал в одном из видео, после чего откликнулось несколько человек, за что им большое спасибо, но один зритель написал что видел такой корпус на ОЛХ и дал ссылку. В итоге я этот корпус купил, цена конечно великовата, 800грн, но что не сделаешь для удовлетворения своих хотелок, а хотелось два одинаковых внешне блока питания :)

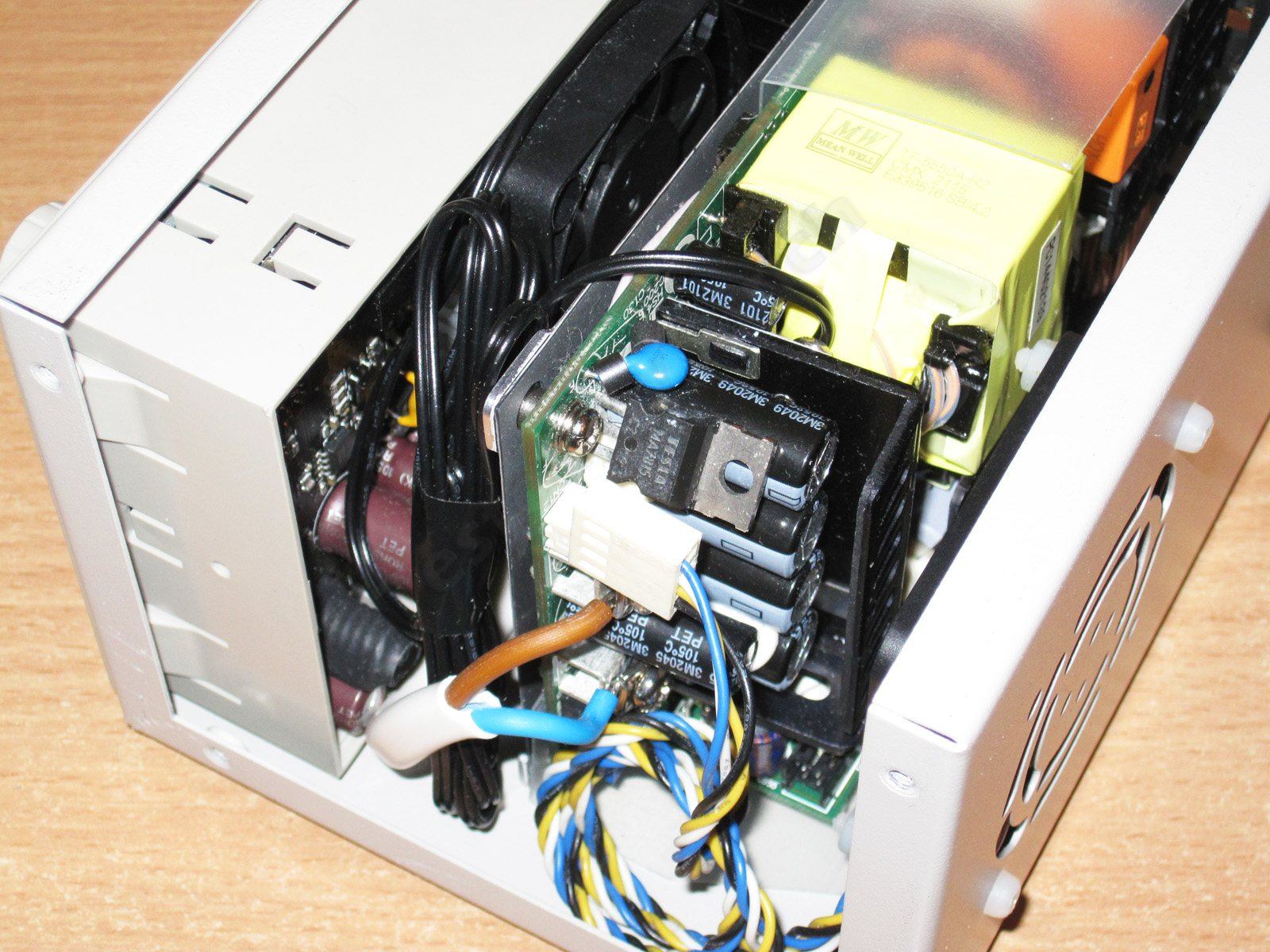

Сборку и переделку блока питания показывать нет смысла, я просто повторил то, что делал ранее за одним исключением, переделал схему питания вентилятора. Напомню, здесь его питает сам основной блок питания, у него для этого есть специальный разъем.
Но суть в том, что по выходу у него стоит стабилизатор на 12 вольт, а мне надо было получить больше, так как я хотел использовать вентилятор в форсированном режиме.

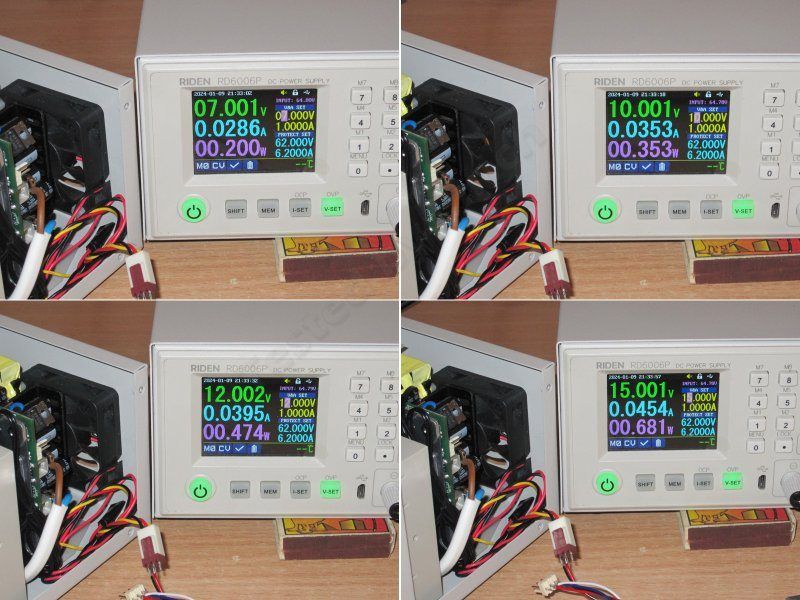

На самом деле напряжение не совсем стабилизированное, без нагрузки там около 8-9 вольт, если нагрузить хотя бы на 10%, то оно поднимается до примерно 14-15 вольт на выходе получаем 12. Если повысить напряжение со штатных 54 вольта до 60+, то там будет уже ближе к 16 вольт.

В итоге у меня получилось изменение напряжения от 9 до 15 вольт, исходно около 8-12 вольт.
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

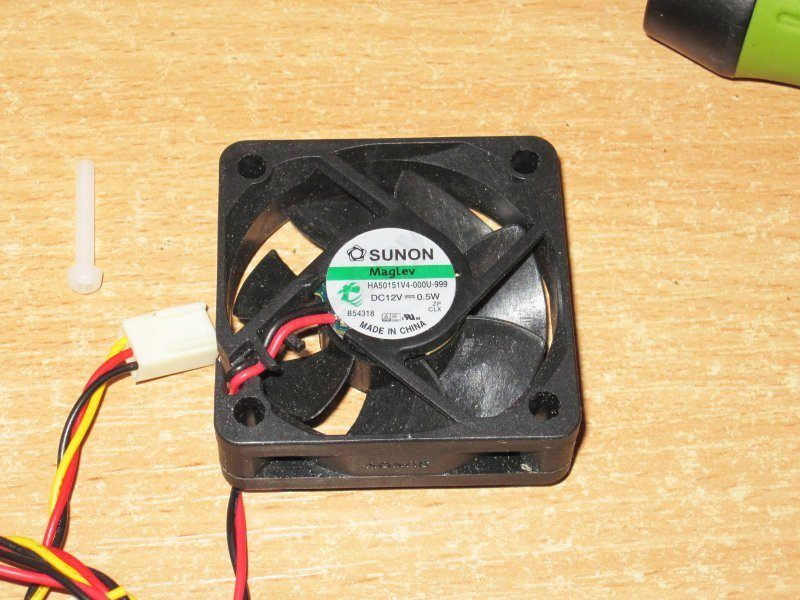

Подходящего по производительности вентилятора дома не нашлось, был только какой-то мелкий Sunon на 0.5 ватта.
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

Данная модель стартует при напряжении около 7 вольт, а при 12 потребляет почти заявленные 0.5 ватта, нормально работает и при 15 вольт. Работает кстати тихо, но увы, для меня он слишком маломощный.
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

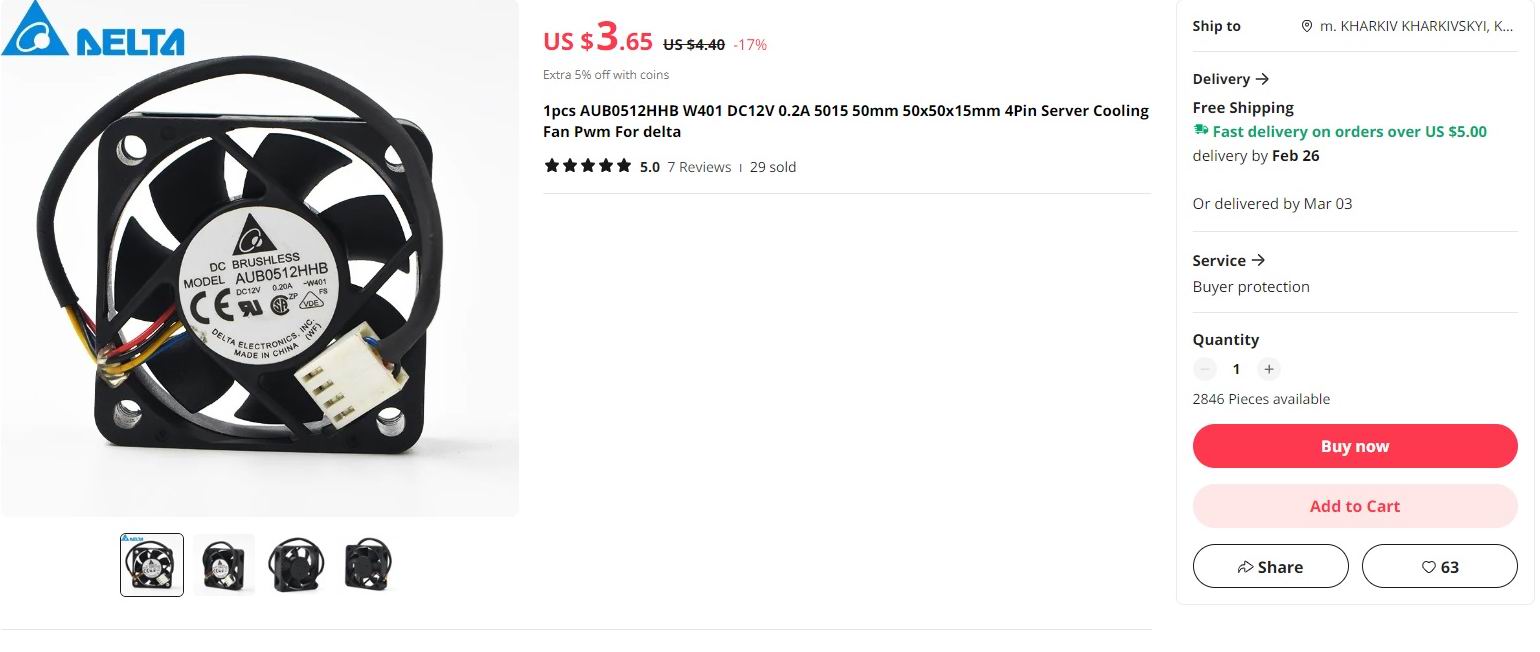

И вот на распродаже решил я заказать более мощный вентилятор, покупал здесь, обошелся примерно в 100грн ($2.54), судя по фото похож на оригинал, только написано For Delta.
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

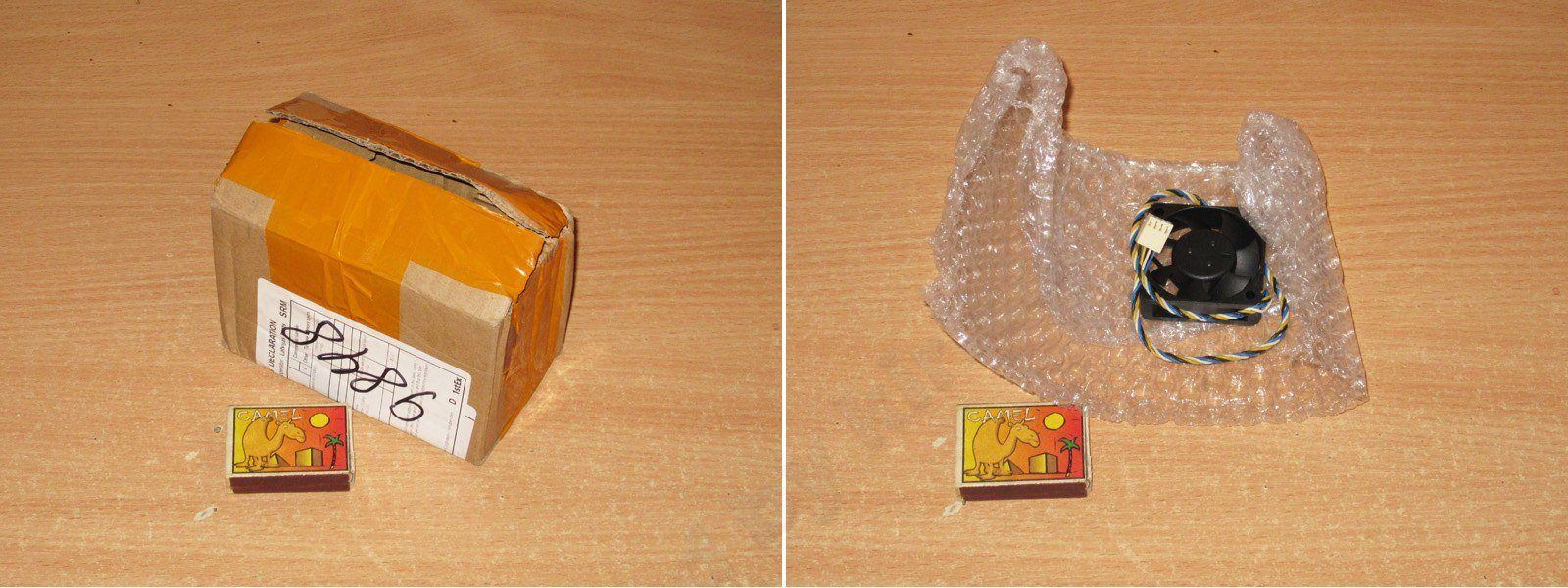

Упаковка на 5 баллов, картонная коробка в которую их наверное с десяток влезет.
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

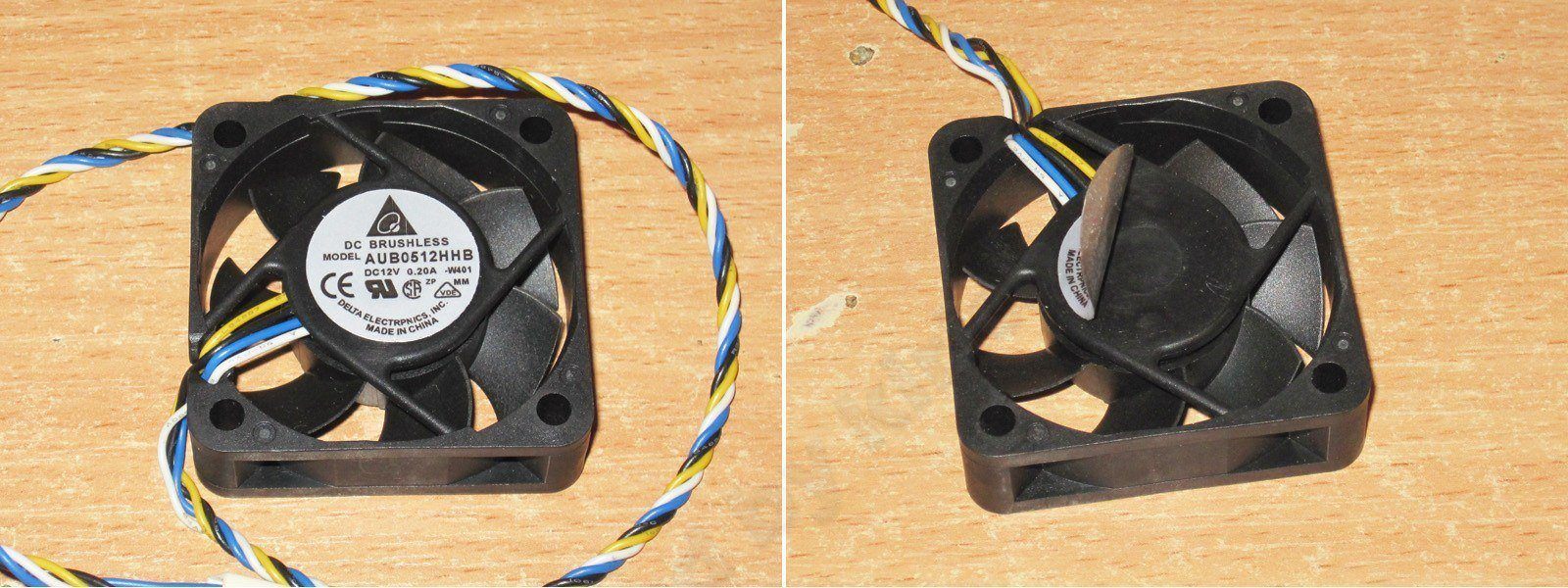

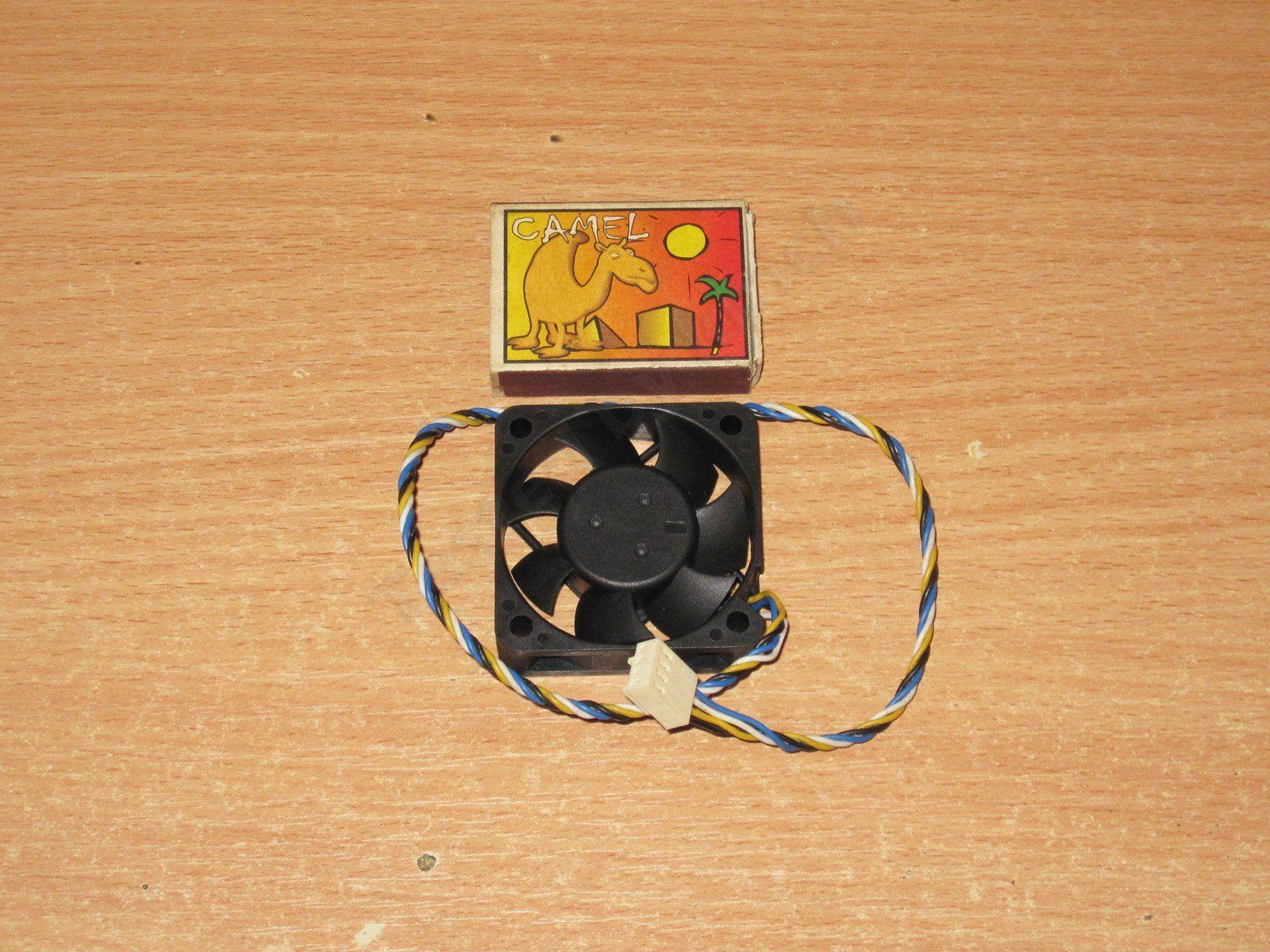

Размер 50х50х15мм, подключение четырехпроводное, провода довольно жесткие, субъективно похож на БУ фирменный.
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

Но вот наклейка явно неродная, это видно по символам СЕ, которые здесь расположены слитно, а не раздельно, как на фото в магазине.
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

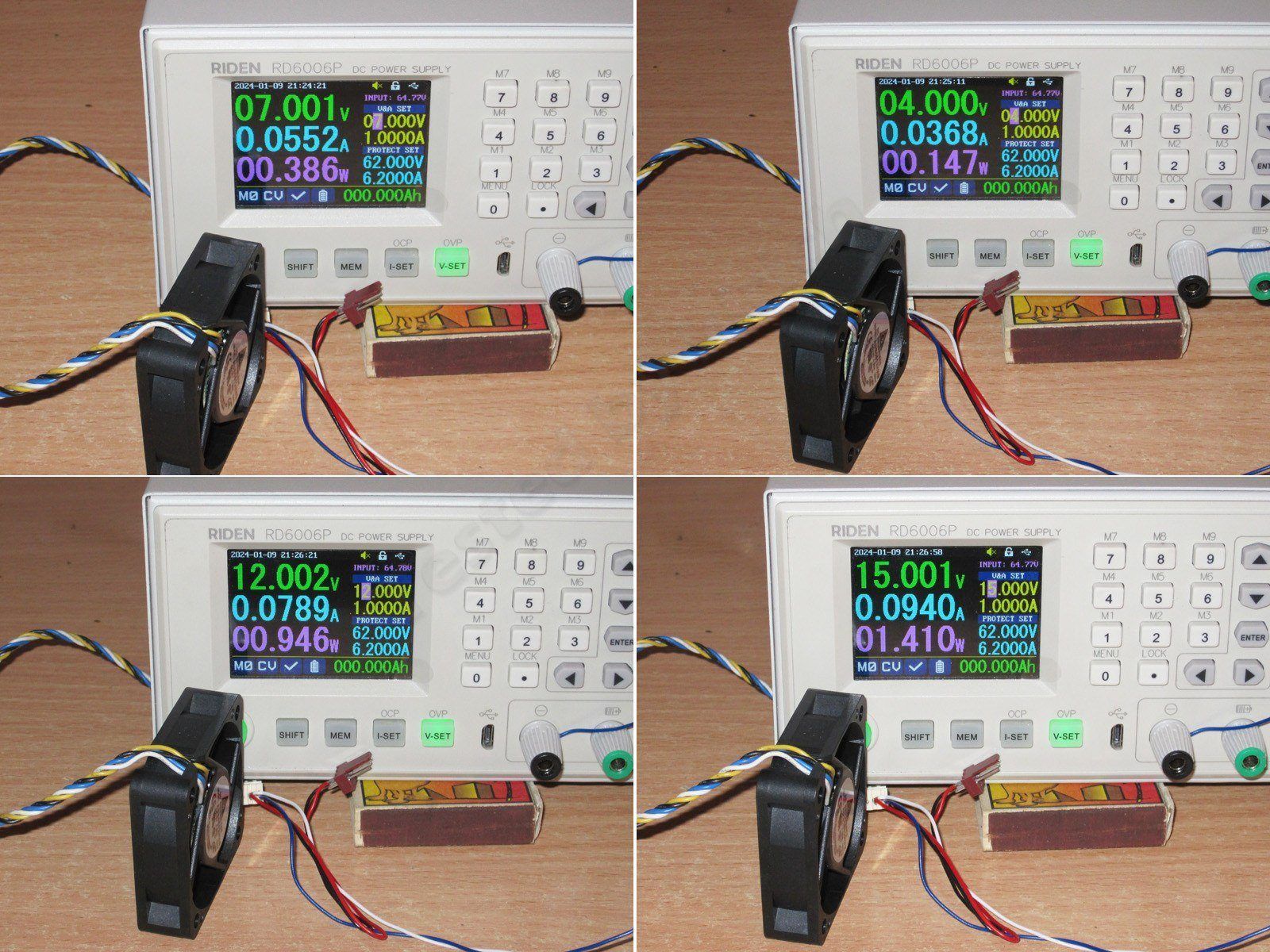

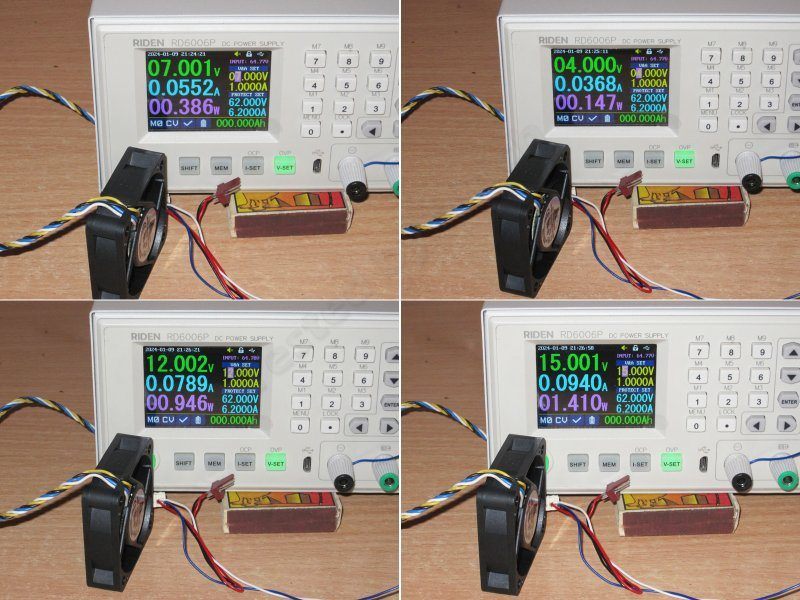

Запускается при напряжении около 7 вольт, отключается при снижении до 4 вольт, но увы, на заявленные 200мА на выходит даже если подать на него 15 вольт, хотя дует заметно сильнее чем показанный ранее Sunon. В общем очередной облом.
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

Толщину 15мм выбирал специально, обычно они развивают давление больше. хотя мне нужно было обратное, он не нагнетал воздух, а отводил его из корпуса.

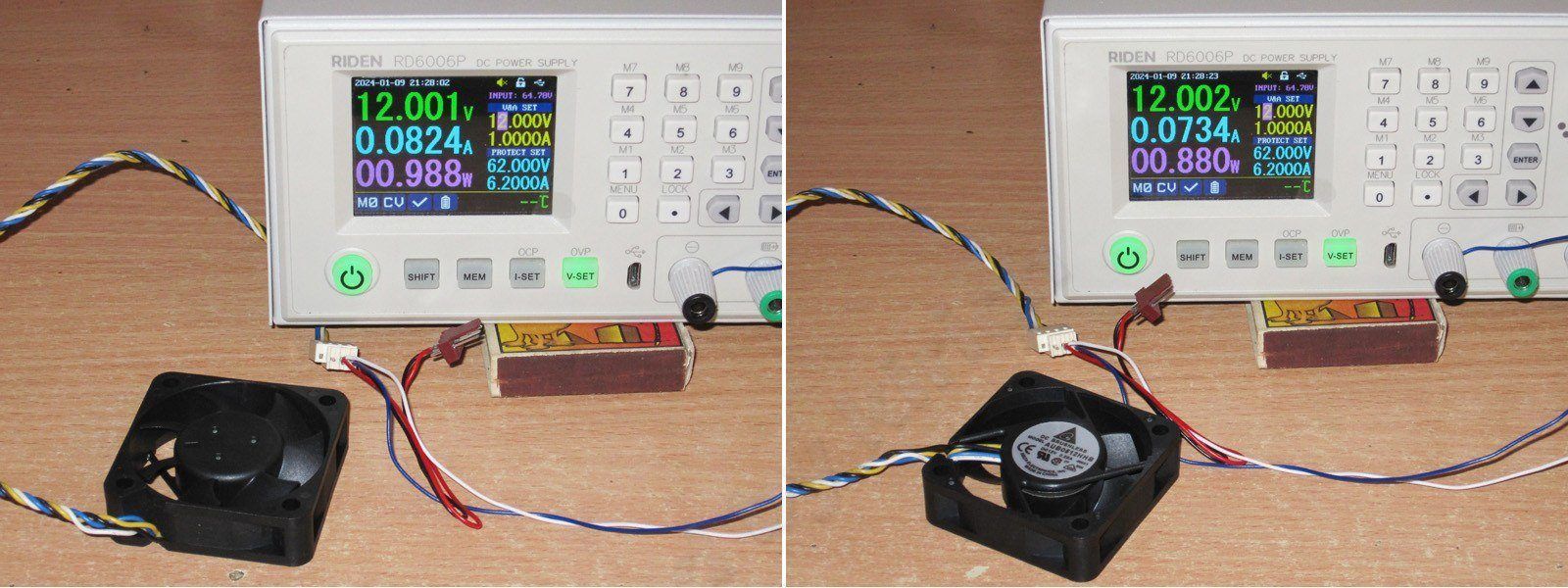

Если закрыть ему выход, то потребляемый ток растет, что говорит о том, что он как раз и ориентирован на давление.
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

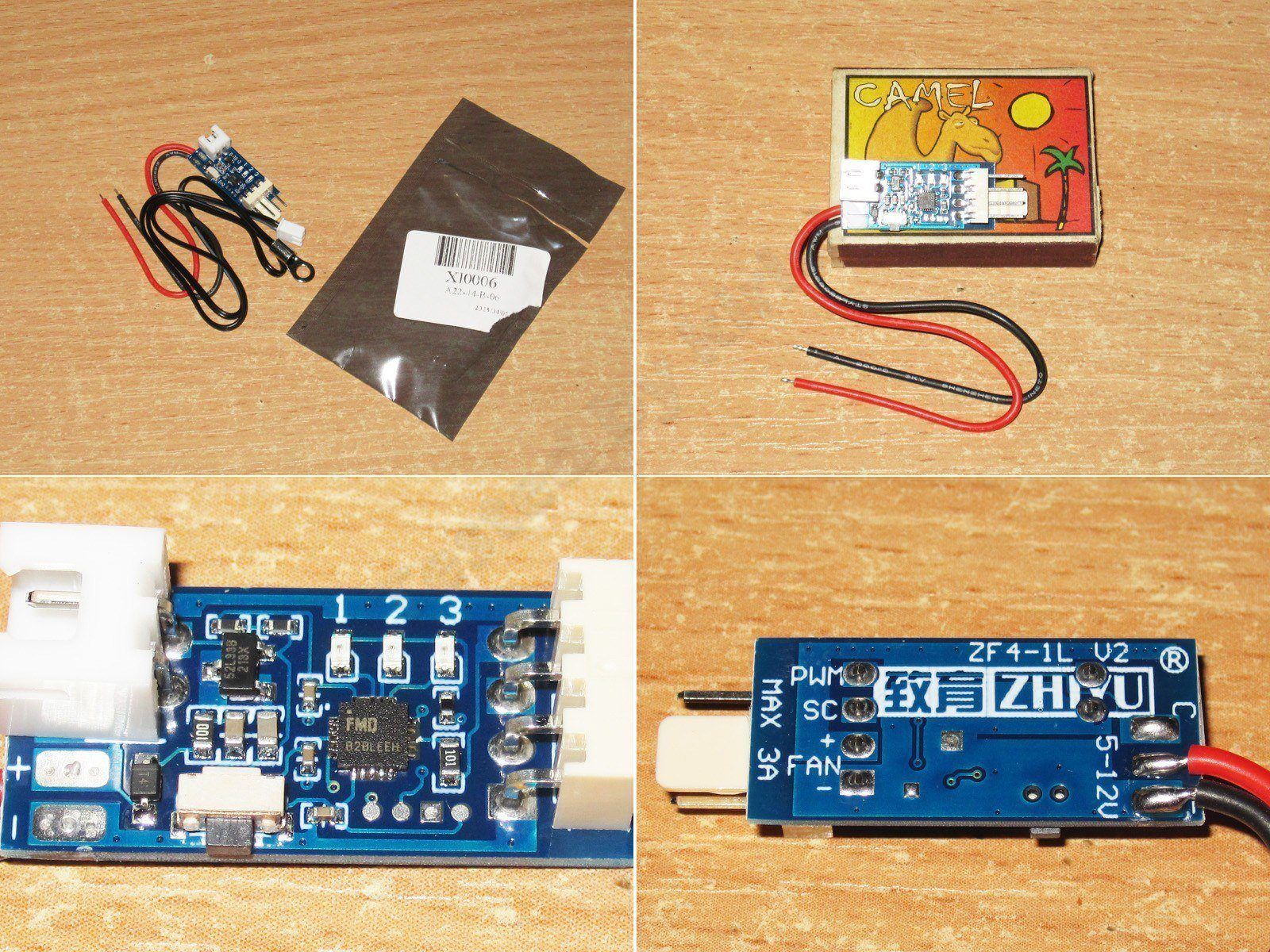

И я бы наверное его бы и оставил если бы не проблема. Для начала мне захотелось тишины, нашел дома терморегулятор как раз для четырехконтактных вентиляторов, покупал не так давно здесь, хотя обычно использую регуляторы для трехконтактных.
Регулируются очень хорошо, работают отлично, но... здесь проявилась одна особенность конкретного вентилятора. Дело в том, что он при напряжении ниже 7 вольт не стартует, но при этом делает попытки и постоянно цокает с интервалом примерно раз в пол секунды, как же это раздражает... Ну а когда напряжение поднимается выше 7 вольт то он сразу начинает работать на относительно больших оборотах, т.е. варианта работать тихо здесь нет
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

В итоге я подумал, да какого чёрта... нашел подходящий вентилятор в нашем Космодроме, скомпоновал с другим заказом чтобы доставка дешевле вышла и заказал.

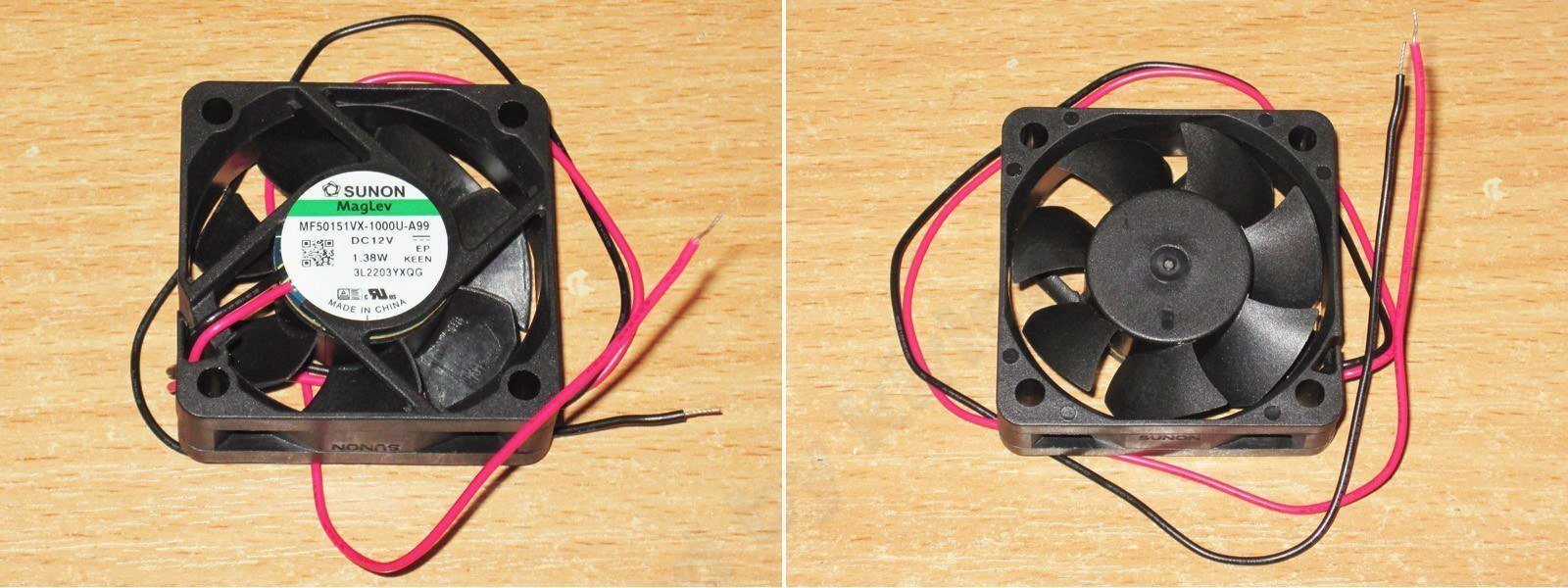

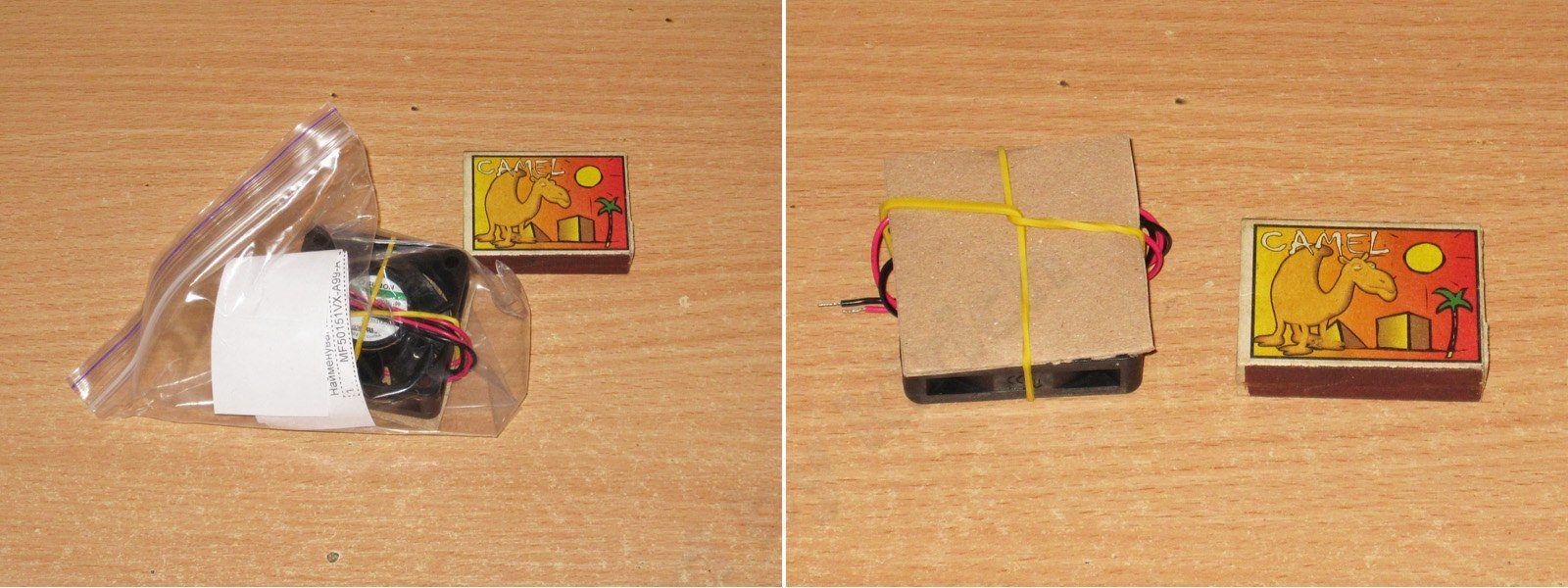

Был выбран относительно недорогой Sunon MF50151VX-A99-A, стоит он порядка 200грн или около 5-5.5 доллара. Да, в два раза дороже вентилятора с алиэкспресс, но как минимум он новый, а как максимум, посмотрим дальше.
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

Размеры 50х50х15мм, собственно это отражено в маркировке, подключение двухпроводное, есть такой же, но с тремя проводами, дороже. Мощность заявлена как 1.38 ватта.
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

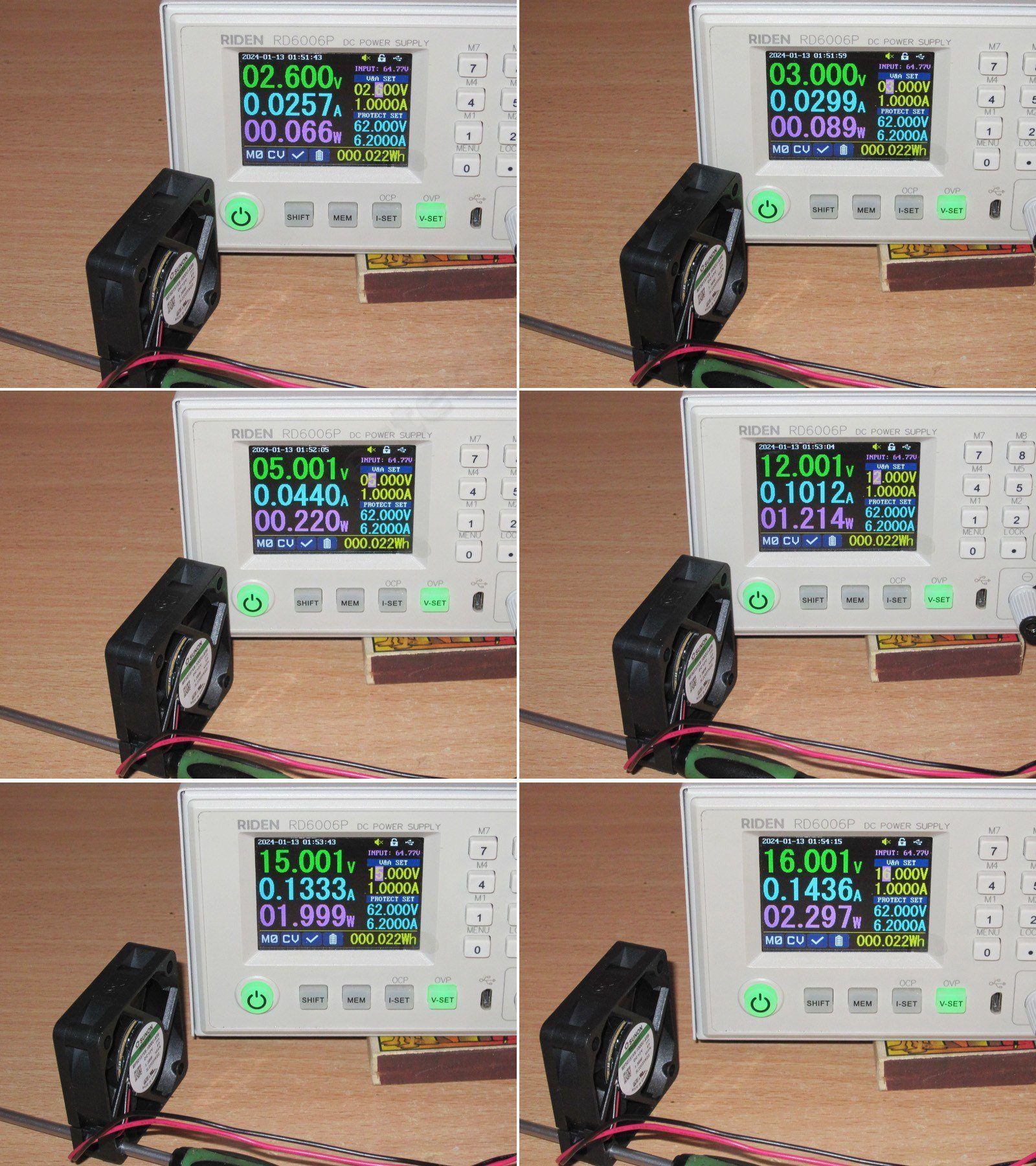

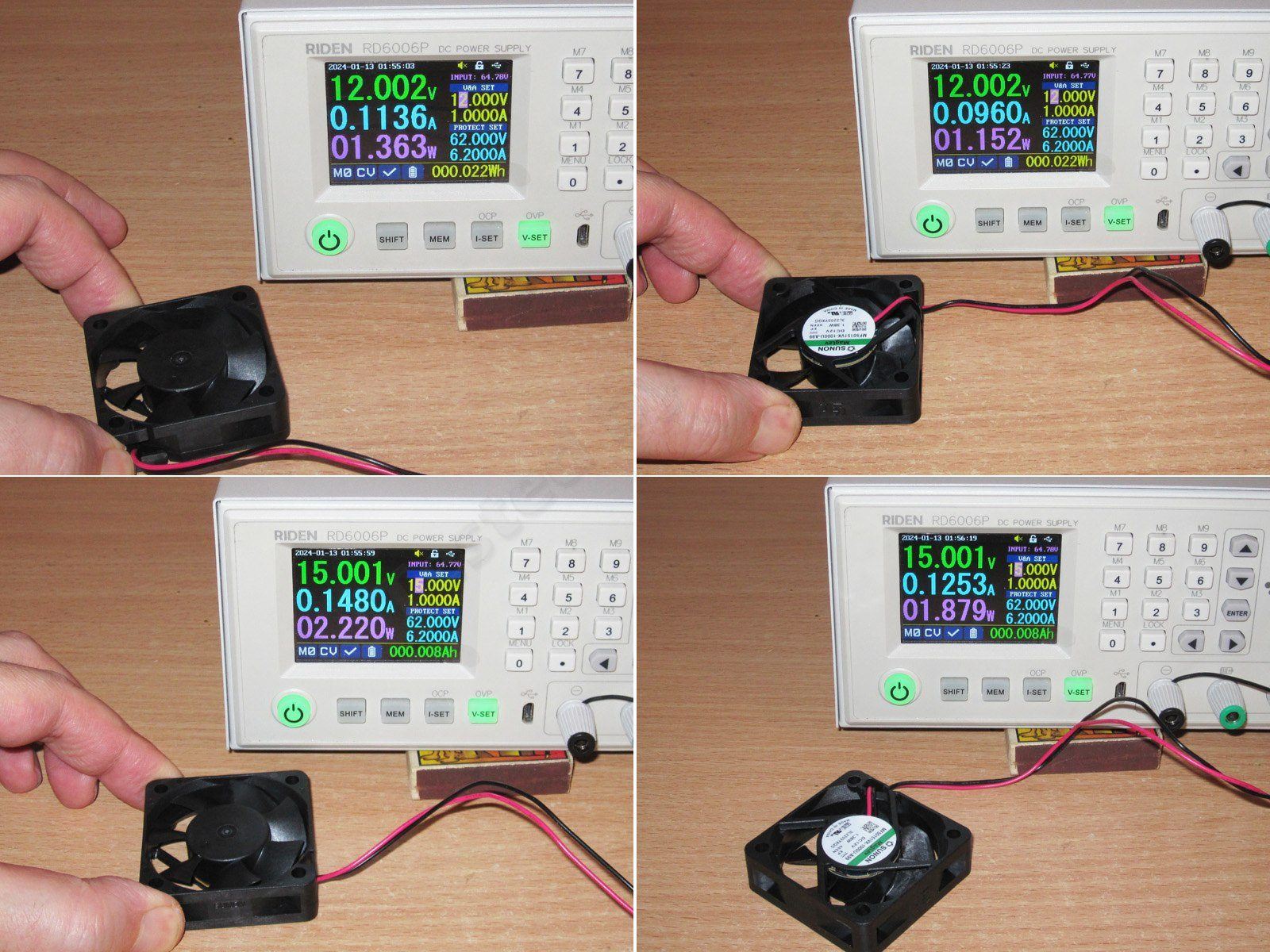

Стартует при 2.6 вольта, при 3 вольта работает отлично, при 12 вольт потребляет 1.2 ватта, что несколько меньше указанных 1.38, а вот при 15 вольт выходит уже на 2 ватта и поток воздуха такой что его начинает сдувать даже при том что я его насадил на жало отвертки, работает и при 16 вольт, но это явно нештатный режим.
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

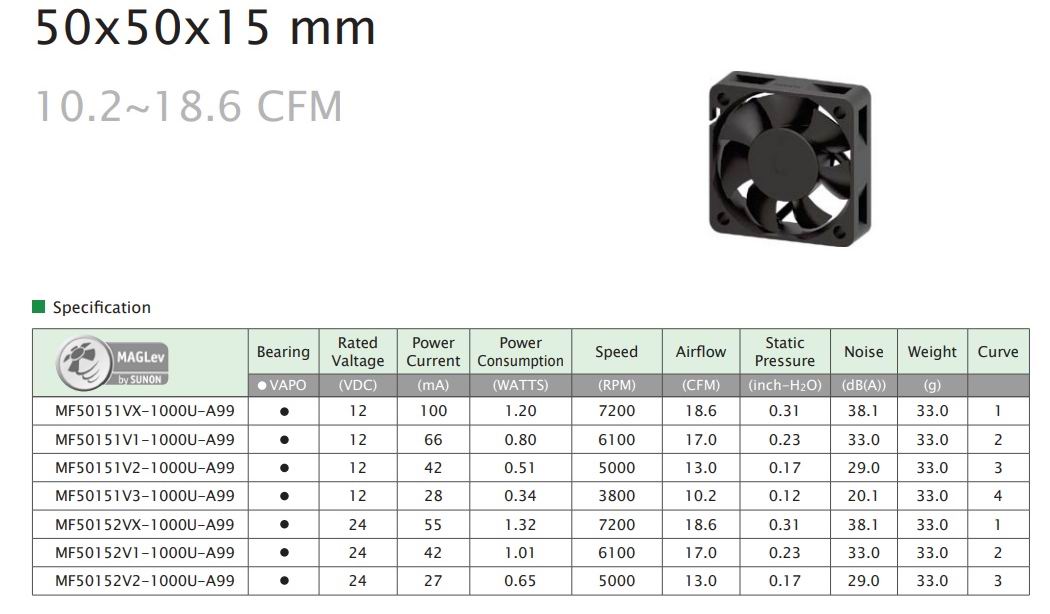

Насчет мощности есть нюанс, иногда указывают ее не для 12 вольт, а для 13.8, при том что я нашел этот вентилятор в каталоге (верхний) и там явно указано что для 12 вольт версии мощность 1.2 ватта, что совпадает с моими измерениями.
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

Проверил поведение при заглушенном выходе и притоке воздуха, в первом случае ток растет, во втором падает. На всякий случай проверил при 12 и 15 вольт.
Опять вентиляторы, теперь 50мм, Sunon, Delta и один noname

Выводы.
В очередной раз оказалось что по факту проще и быстрее было купить вентилятор в оффлайне. Да, на Али было дешевле, но опять получил не то что указано и ладно бы меньше мощность, так еще странная работа...
По Sunon как всегда без претензий, отличные вентиляторы, работают относительно тихо, тем более это Маглев, тот что показан последним еще и поток дает вполне нормальный несмотря на мелкий размер. В общем поставил я его в блок питания, осталось сделать ему регулировку от температуры, потому как хоть она косвенно и есть в блоке, но частенько бывает что ему вообще работать не надо, особенно когда какая-то пауза и блок работает без нагрузки.

На этом у меня всё, надеюсь что было полезно и как обычно буду рад вашим комментариям.
