DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch

$53.87
Перейти в магазин
У меня уже было два обзора электронных нагрузок производства Atorch, не скажу что все прям хорошо, но и сказать что плохо также не могу. Но при всем этом отмечу, что с каждой новой версией их изделия становятся лучше и вот я пока жду свою для обзора решил набросать небольшой анонс.

Напоминаю, чтобы быть постоянно в курсе новых тем в блоге, рекомендую подписаться на мой инстаграмм, где я буду выкладывать уведомления о всех новых темах и возможно писать просто о чем-то интересном - ссылка на аккаунт

Также подписаться на обновления и новые статьи можно в телеграм канале - https://t.me/KirichBlog

Идея написать данный анонс вызвана тремя причинами:
1. Как я писал, ко мне уже едет такой набор
2. Само по себе устройство обещает быть интересным
3. Пару дней действует небольшая скидка.

Вообще изначально я хотел сделать обзор другой нагрузки, он ней я расскажу ближе к концу, но продавец предложил хорошую скидку на эту модель, аргументируя тем, что она новее, лучше и... и я не смог устоять :)


Предлагается два варианта комплектации, у второго добавлен модуль заряда, забегая вперед скажу, покупать его отдельно заметно дороже.
DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch

Собственно всё, что входит в комплект, дополнительный модуль второго варианта комплектации справа внизу, в остальном ничего нового.
DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch

Как и у всех нагрузок, вышедших после моего первого и второго обзора, здесь также реализовано четырехпроводное подключение к источнику.
DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch

Размеры с DL24 не сравнивал, но субъективно не сильно отличается. По сути это гибрид DL24 и DL24M.
DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch

С режимами работы особо пока не разбирался, вижу четыре основных, CC, CV, CP и CR, плюс дополнительные, но часть была и у DL24M, зато добавили построение графиков разряда. Также добавлен режим CDC, для которого и нужен дополнительный модуль.
DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch

Нагрузка имеет модульную конструкцию, управление в отличие от DL24 при помощи энкодера, как у DL24M, но здесь он расположен прямо на основной плате. Кстати, энкодер удобнее еще и тем, что вынести его на переднюю панель гораздо проще чем четыре кнопки, не говоря о большем удобстве управления.
DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch

После моего обзора DL24M конструкцию силового узла существенно изменили, фактически разработчики реализовали то, что я делал тогда для обзора, много транзисторов с балансировкой нагрузки.
Но вот что было неожиданно, так это то, что поставили не один большой радиатор, а четыре мелких, единственное чем можно это объяснить с технической точки зрения, так проще реализовать равномерное прилегание всех транзисторов.
Мало того, у продавца есть комплект без вентилятора и с внешним модулем управления, но это версия DL24MP, та которую я хотел изначально.

Цена такого варианта также на мой взгляд интересна, всего 29 долларов.
DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch

Конструкция нагрузки модульная, при помощи дополнительных силовых модулей можно поднять мощность со 150 до 600Вт кратно 150Вт, стоит такой модуль 14 долларов.
При этом на скрине экрана настроек есть цифры и в 3000Вт, хотя при этом нигде не пишут, можно ли поставить больше трех дополнительных модулей.
DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch

Есть комплекс защит и управление вентилятором, правда скорее всего как и раньше, только включено/выключено, а так хочется плавную регулировку...
DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch

Заявляется работа с малыми значениями токов нагрузки, вот здесь любопытно, может они реализовали и переключения номиналов шунта, хотя вряд ли, скорее поставили переключаемый ОУ.
DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch

Пару слов о дополнительном модуле и почему имеет смысл его купить. Не, в принципе после обзора думаю можно его собрать и самому, но при такой разнице в цене есть ли смысл заморачиваться.
Так вот, производитель судя по всему реализовал не только режим разряда, а и режим заряда, но при помощи подключения внешнего зарядного устройства. Примерно такой режим есть у некоторых тестеров батарей ZKEtech, хотя лично мне нравится когда можно управлять и режимами заряда, но в любом случае даже такой вариант сразу заметно поднимает уровень устройства с просто нагрузки до тестера батарей.
DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch

А вот и то, что отличается эту версию нагрузки от предыдущей, здесь не только имеется ПО для удаленного управления, а Кроме того подключение производится не через Bluetooth, а через WiFi и заявлена поддержка работы с Tuya, хотя не знаю еще насколько это будет удобно.
DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch

Приложение судя по всему поддерживает одновременную работы сразу с несколькими устройствами, любопытно. Но куда более любопытно управление с ПК. Подключение при этом можно осуществлять через USB, а ПО явно переработано с момента моего последнего обзора и уже больше напоминает что-то более вразумительное, чем было пару лет назад.
DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch

Как и обещал вначале, пару слов о других версиях.
Во первых DL24MP, та нагрузка что хотел купить изначально, у нее нет поддержки Tuya и нет WiFi, но на мой взгляд она гораздо удобнее при установке в корпус, потому как и DL24M имеет выносной модуль управления.
DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch

У DL24MP также есть возможность подключения дополнительных силовых модулей, причем группируются они в квадрат, а не крест, как у DL24M или DL24EW.
Да. здесь хорошо видно распараллеливание нагрузки, и теперь на один транзистор приходится не 150Вт, а всего 37.5, что даже с запасом, потому как реально такие транизсторы лучше не использовать при мощностях более 50-70Вт.

DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch

Во вторых DL24W, выглядит куда как проще за счет ЧБ дисплея, который уже кажется неким атавизмом на фоне более современных решений. Кроме того непонятно что насчет дополнительных силовых моделей, на странице товара они не упоминаются, а судя по фото конструктив предполагает их использование.
Здесь бонусом идет цена, всего в 26 долларов за минимальную комплектацию.
DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch

В третьих DLB-600W, готовое изделие, хотя на мой взгляд это как раз будет менее востребовано прежде всего из-за цены в 200 долларов, но это не точно, тем более я бы не сказал что собрать самому будет прям так сильно дешевле.
Заявлено 600Вт, 200 вольт 40 ампер.
DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch

Вот собственно и всё, что я хотел сегодня рассказать, очень надеюсь что кому нибудь будет полезно, ну а я жду когда приедет мой комплект :)

И да, чуть не забыл, с праздником, сегодня ведь
DL24EW, анонс обновленной версии популярной электронной нагрузки от Atorch
$53.87
Перейти в магазин
Эту страницу нашли, когда искали:
4, https://www.kirich.blog/obzory/izmeritelnoe/1155-dl24ew-anons-obnovlennoy-versii-populyarnoy-elektronnoy-nagruzki-ot-atorch, dl24ew, atorch dl24 vs dl24ew, dl24ew 150 вт wi-fi, 2

Товары по сниженной стоимости


Вас может заинтересовать


Товары по сниженной стоимости


Комментарии: 9

  1. Сориентируйте по срокам обзора. Когда примерно ждать обзор ?
    #1: 7 мая 2023 16:03
    1. Пока понятия не имею, 3 мая сделал заказ, вчера выслали, так что здесь скорее от почты зависит, а не от меня.
      #2: 7 мая 2023 18:55
  2. В целом, разглядывая картинки я пришел к тем же выводам что и вы. И вероятно в будущем обзоре вы отметите особенности и отличия от других моделей.  Если позволите, подкину еще несколько заметок для сценария:
    1. Похоже, что в этот раз защитный диод установлен не в измерительной цепи и не ограничивает работу с малыми напряжениями. Он чисто для пережигания предохранителя при переполюсовке. Кстати, очень хорошо что добавили предохранитель.
    2. На плате не распаян чип kt6368a и кварц 24МГц для моста UART - Bluetooth, которые при желании можно сдуть с этого модуля. Оно и понятно, при наличии полноценного BT в Tuya модуле CB3S и множестве нареканий на андроид приложение.
    3. Как и в модели DL24MP отсутствуют два оптрона на выходах АЦП, но в DL24M они есть. При этом я не вижу каких-то обходных цепей. Интересно, как это работает?
    4. Имеется два абсолютно идентичных UART выхода для подключения к ПК. Зачем, не понятно.
    5. Имеется место под разъем для выноса дисплея на панель корпуса. Удобно. Можно не выпаивать дисплей а просто подключить второй. При этом, разъема для выноса энкодера и кнопки нет.

    6. Радиаторы на основной плате вдвое толще чем на дополнительных модулях. Это плохо. Заменить их не проблема, на али большой выбор радиаторов как 40х40, так и 80х80. Но цена... Будет выгоднее распилить пару 80х160. И кстати, я бы развернул рёбра в сторону балансных резисторов.
    7. На клеммах дополнительных модулей есть управляющее напряжение для ОУ, но нет опорного. Видимо в каждом модуле свой опорник. Надо бы проверить, насколько они одинаковые.
    8. О компоновке. Я бы дополнительные модули прицепил не "крестом" и не "квадратом", а "этажеркой", через латунные стойки 60-70мм. Стойки можно поставить хоть со всех трёх сторон для разгрузки печатных проводников. Модулю зарядки это не помешает, если у него спилить центральный выступ. Такая башня удобнее на столе. А в корпусе, если её завалить набок, легко организовать приток холодного воздуха снизу через воздуховоды и выброс дополнительными вентиляторами на задней стенке.

    9. Недокументированная особенность - к любым клеммам S и D по периметру платы можно подключить внешнюю нагрузку, чтобы добавить "мощи" или проверить её при отсутствии других средств.

    P.S. Я свою нагрузку получу уже на днях.
    #3: 9 мая 2023 20:47
    1. Спасибо за развернутый комментарий и особенно, за разбивку по пунктам.
      1. По сути ставить диод после предохранителя параллельно питанию можно, но на самом деле бессмысленно, потому как паразитные диоды транзисторов сделают это гораздо проще, тем более если их много параллельно. Но посмотрим что они там наваяли.
      2. Вообще лично на мой взгляд блютуз это некий атавизм, лично мне больше нравится когда либо вайфай (правда здесь свои нюансы) либо просто уарт, но это лично мое мнение.
      3. Вот тут не подскажу, если честно, то уже и не помню как было.
      4. Один запасной :))))  Может что-то задумывалось. А может это не уарт, а вход энкодера/кнопки?
      5. У них часто, одно добавят, второе забудут :), напишу в обзоре, может потом сделают нормально :) Параллельно два дисплея можно конечно, но не знаю, не будет ли перегрузки стабилизатора питания.
      6. Насчет расположение ребер полностью поддерживаю, насчет размера, посмотрим, я вообще в будущем планирую убрать эти радиаторы.
      7. Посмотрю, но по сути идентичность опорного им не нужна, скажу больше, по сути опорное там вообще не нужно, я показывал как реализованы силовые модули у меня.
      8. Этажеркой не получится, вы закроете вентиляторы. Если перед крыльчаткой есть преграда, то эффективность работы заметно снижается.
      9. Надо попробовать


      #4: 11 мая 2023 21:13

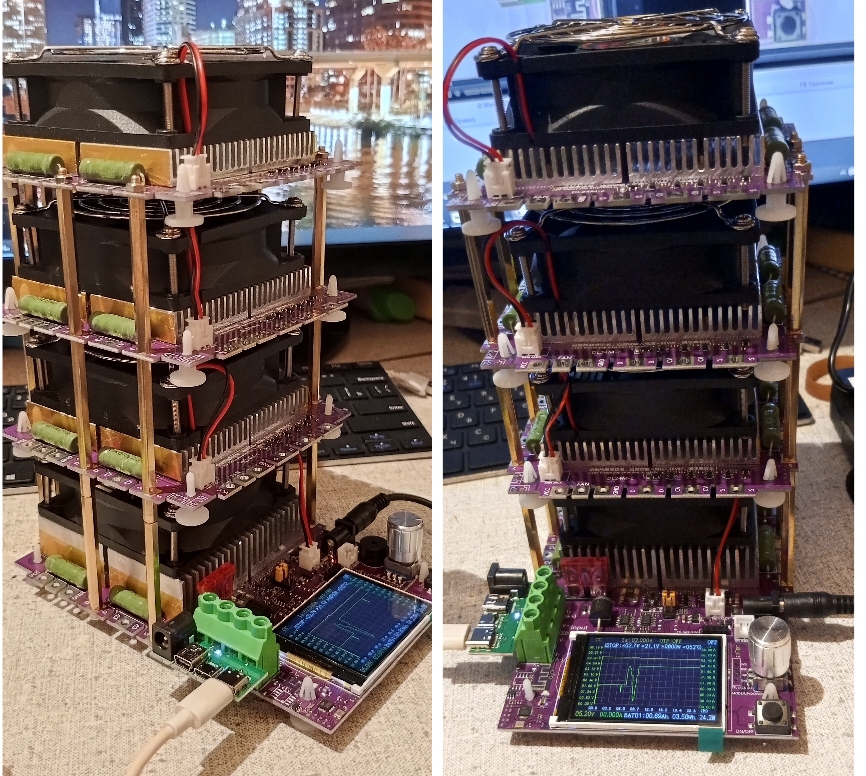

  3. Собрал башню. Высота 213мм, зазор над вентиляторами 15мм, нижние стойки 60мм, остальные 50мм. С задней стороны полный набор контактов, по бокам только силовые. Из плюсов - компактность и дополнительная продувка транзисторов. Минусов пока не выявлено. Вес всей конструкции 1,4кг.
